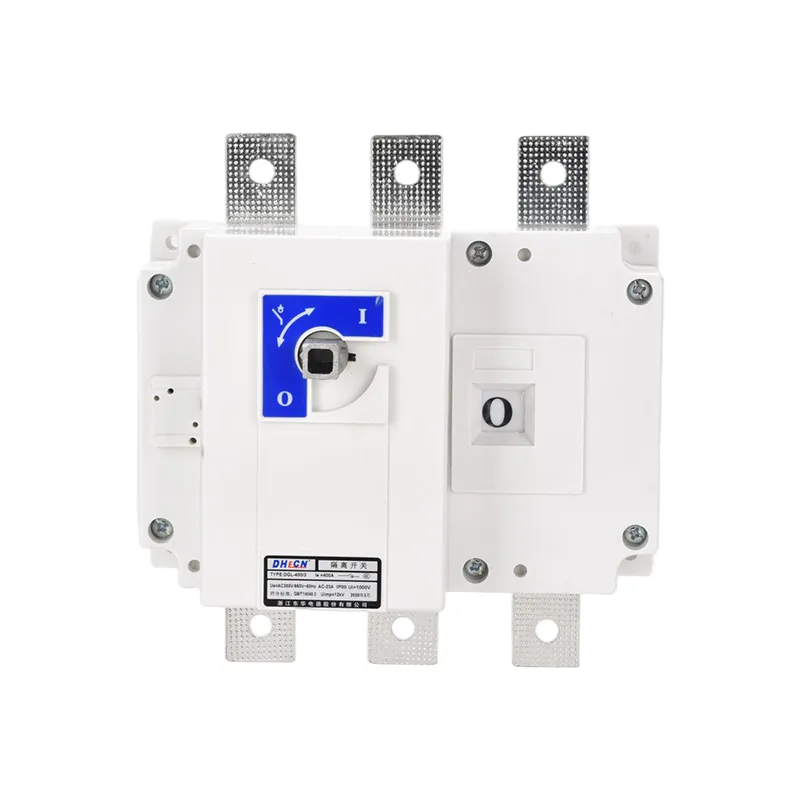

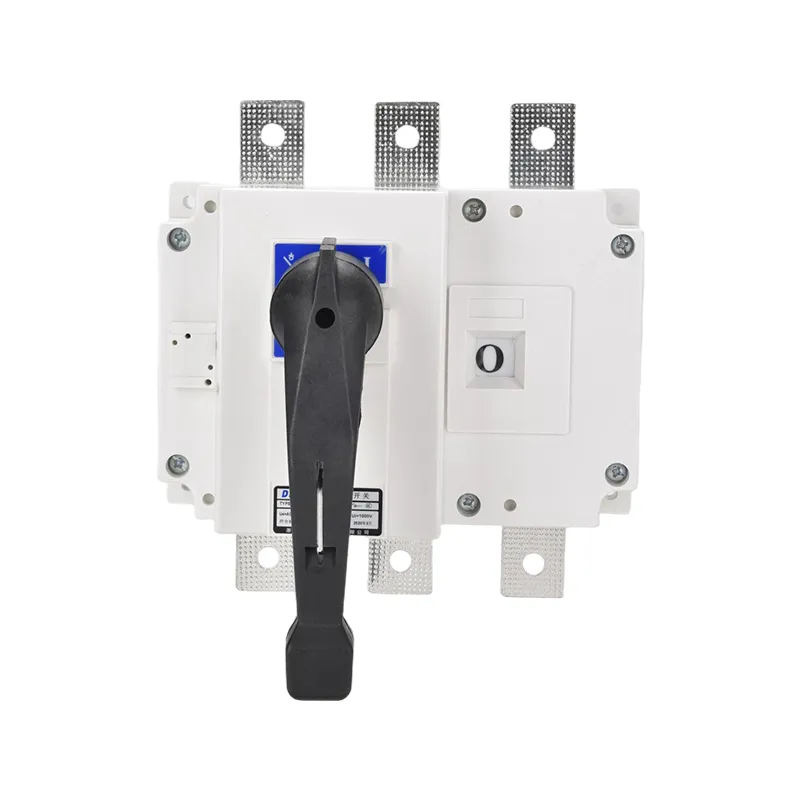

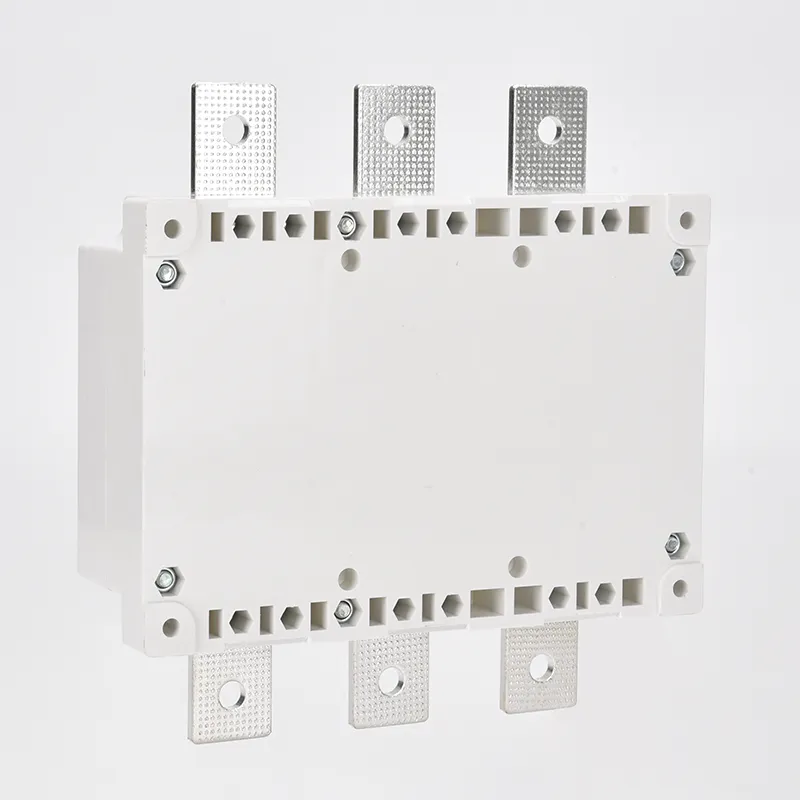

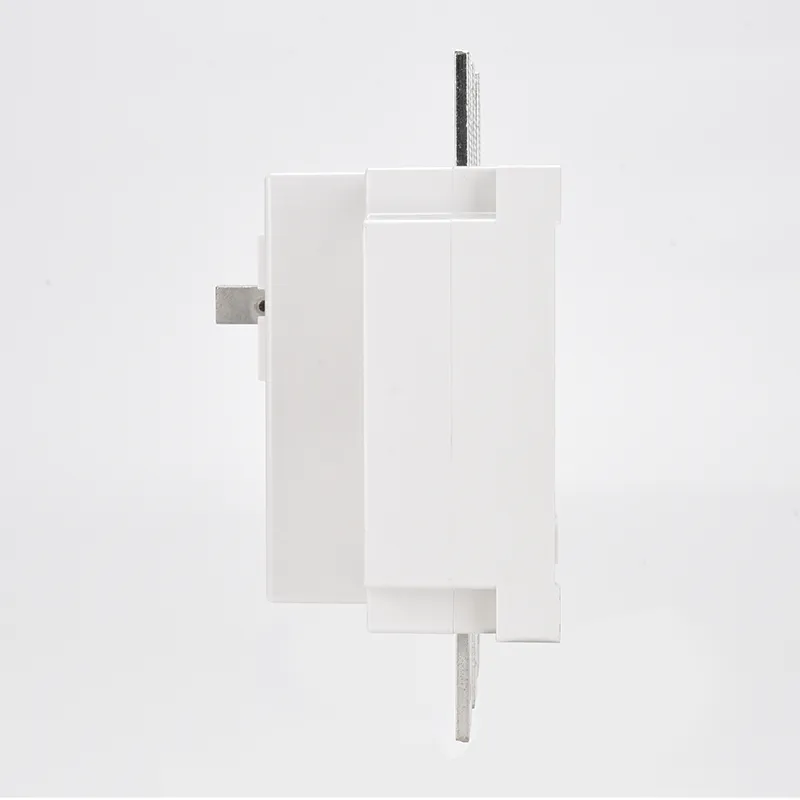

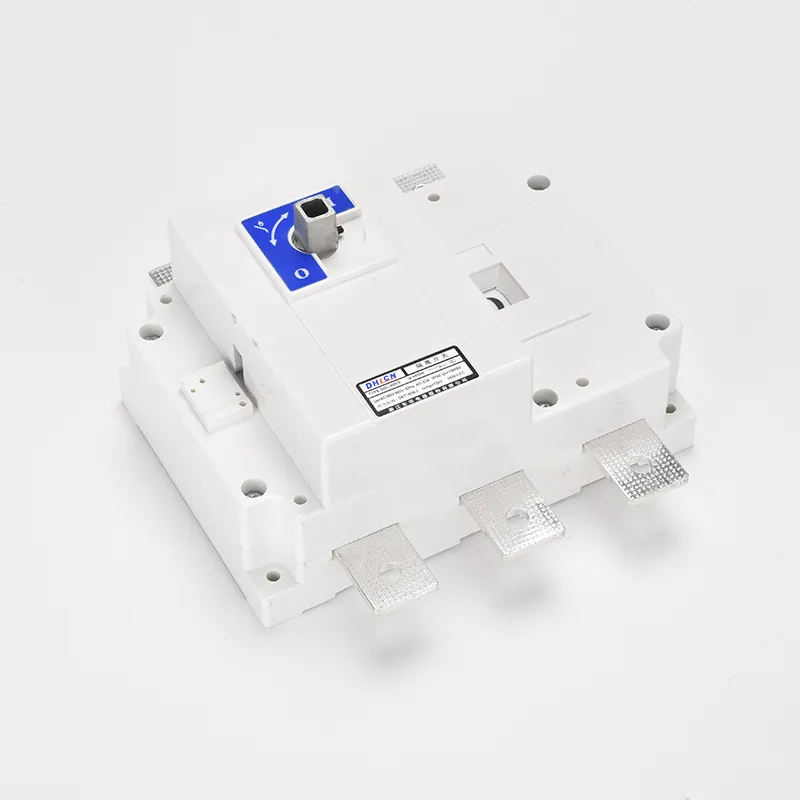

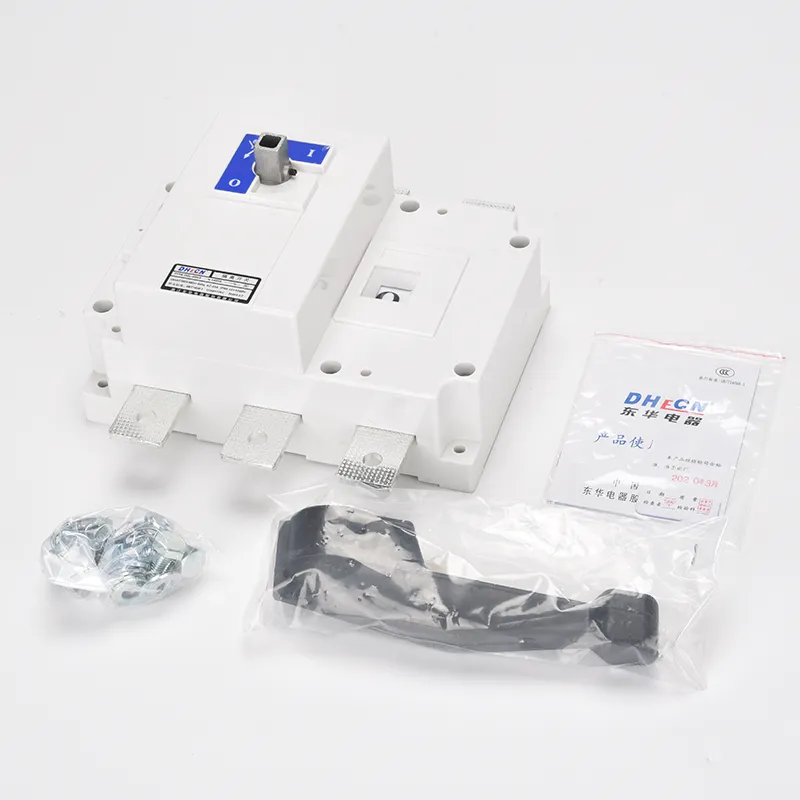

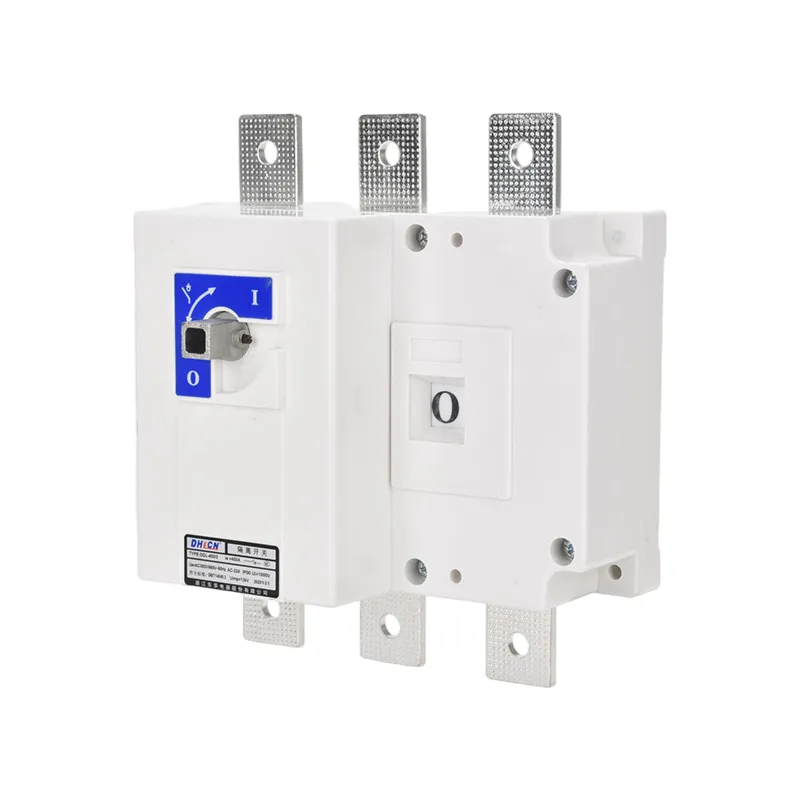

100 AMP 3 فیز الگ تھلگ سوئچ 100A

ایک 100 AMP 3 فیز الگ تھلگ سوئچ 100A ایک سوئچنگ ڈیوائس ہے جو تین فیز AC سسٹم کے لئے ڈیزائن کیا گیا ہے۔ یہ بنیادی طور پر سرکٹ تنہائی کے لئے اور بغیر بوجھ کے حالات میں سرکٹس بنانے یا توڑنے کے لئے استعمال ہوتا ہے۔

بنیادی افعال

1. سرکوٹ تنہائی: محفوظ دیکھ بھال کو یقینی بنانے کے لئے ، بغیر کسی بوجھ کے حالات کے تحت سرکٹس کو محفوظ طریقے سے جوڑتا ہے یا منقطع کرتا ہے۔

2. آپریشنل ایڈجسٹمنٹ: سامان کی آپریٹنگ حیثیت کو تبدیل کرنے کے لئے سرکٹ توڑنے والوں کے ساتھ ہم آہنگی میں کام کرتا ہے۔

3. کوئی بوجھ آپریشنز: خدمت میں اور باہر ان لوڈ شدہ لائنوں یا ان لوڈ شدہ ٹرانسفارمروں کو تبدیل کرنے کے قابل بناتا ہے۔

4. قابل وقفہ نقطہ: معائنہ اور بحالی کو سیدھے سادے بنانے کے لئے ، ایک واضح منقطع نقطہ فراہم کرتا ہے۔

تکنیکی خصوصیات

1. اپٹائزڈ ڈھانچہ: 100 AMP 3 فیز الگ تھلگ سوئچ 100A ایک واحد آپریٹنگ میکانزم کو اپناتا ہے۔ چاروں مراحل میں بیک وقت سوئچنگ کو یقینی بنانے کے لئے محراب سے چلنے والے رابطے اور فکسڈ رابطے اتحاد میں چلتے ہیں۔ اس سے رابطے کے سفری انحراف کو کم کیا جاتا ہے اور وشوسنییتا میں بہتری آتی ہے۔

2. تنصیب اور بحالی کا آسانی: 100 AMP 3 فیز الگ تھلگ سوئچ 100A کا کمپیکٹ ڈیزائن آسان تنصیب کی اجازت دیتا ہے اور بحالی کے اخراجات کو کم رکھتا ہے۔

پروڈکٹ پیرامیٹر:

lth (a)	125a	160a	200A	250a	315a	400A	500A	630a	1000a	1250a	1600A	2000a	2500A	3150a	4000A
UI (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ڈائی الیکٹرک طاقت (v)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
UIMP (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
ورکنگ کرنٹ لی (ا)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
موٹر پاور (کلو واٹ)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA RMS ، 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
صلاحیت بنانا اور توڑنا
LCN (A RMS) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
LCM (A RMS) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
LCM (KA چوٹی کی قیمت)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
مکینیکل زندگی (اوقات)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
بجلی کی زندگی (اوقات)
UE = 660V ریٹیڈ کرنٹ لی
COS∮＝ 0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝ 0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝ 0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کلوگرام)
3 کھمبے	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 کھمبے	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
آپریٹنگ ٹارک (این ایم)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

قسم	فریم سائز اور تنصیب کا سائز
GL-125 ～ 630a	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φx	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-2550A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-2550A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

قسم	سائز
GL-125 ～ 630a	I	M	Z	W	Q
125a	55	5.5	85	190	218
160a	55	5.5	85	190	218
200A	55	5.5	85	190	218
250a	55	5.5	85	190	218
315a	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630a	60	6.5	130	240	270

قسم	فریم سائز اور تنصیب کا سائز
GL-1000 ～ 4000A	A	B	J	J1	N	R	S	T	Y
1000-1250a/3	378	312	355	355	186	60	56	8	48
1000-1250a/4	492	312	470	470	248	60	56	8	48
1600a/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500a/3	378	455	355	355	186	80	127	10	78.5
2000-2500a/4	492	455	470	470	248	80	127	10	78.5
3150-4000a/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

مصنوعات کے عمومی سوالنامہ:

س: کیا 100 AMP 3 فیز الگ تھلگ سوئچ 100a بوجھ کے تحت چلایا جاسکتا ہے؟
A: نہیں۔ عام آپریٹنگ کرنٹ کو لے جانے والے سرکٹس بنانے یا توڑنے کے لئے اس کا استعمال نہیں ہونا چاہئے۔ لوڈ سوئچنگ کے ل a ، ایک سرکٹ بریکر یا لوڈ بریک سوئچ استعمال کیا جانا چاہئے۔
س: 100 AMP 3 فیز الگ تھلگ سوئچ 100A میں عام طور پر کون سے مواد استعمال ہوتے ہیں؟
A: اعلی معیار کے 100 AMP 3 فیز الگ تھلگ سوئچز میں عام طور پر شعلہ ریٹارڈنٹ یا تقویت یافتہ تھرمو پلاسٹک/میٹل ہاؤسنگز ، تانبے یا چاندی کے چڑھایا تانبے کے رابطے کم مزاحمت اور استحکام کے ل. ہوتے ہیں ، اور مضبوط اسٹیل یا مصر کے آپریٹنگ میکانزم۔ یہ طویل خدمت کی زندگی اور قابل اعتماد آپریشن کو یقینی بناتے ہیں۔
س: 100 AMP 3 فیز الگ تھلگ سوئچ 100A 100 AMP 3 فیز سرکٹ بریکر سے کیسے مختلف ہے؟
A: ایک 100 AMP 3 فیز سرکٹ بریکر بوجھ اور غلطی کے دھارے میں خلل ڈال سکتا ہے ، جبکہ 100 AMP 3 فیز الگ تھلگ سوئچ صرف بوجھ کے حالات کے تحت منقطع فراہم کرتا ہے۔ 100 AMP 3 فیز کا کردار حفاظت کے لئے مرئی ، قابل اعتماد علیحدگی کی ضمانت دینا ہے ، جبکہ تحفظ کے افعال فیوز یا توڑنے والوں کے ساتھ رہتے ہیں۔
