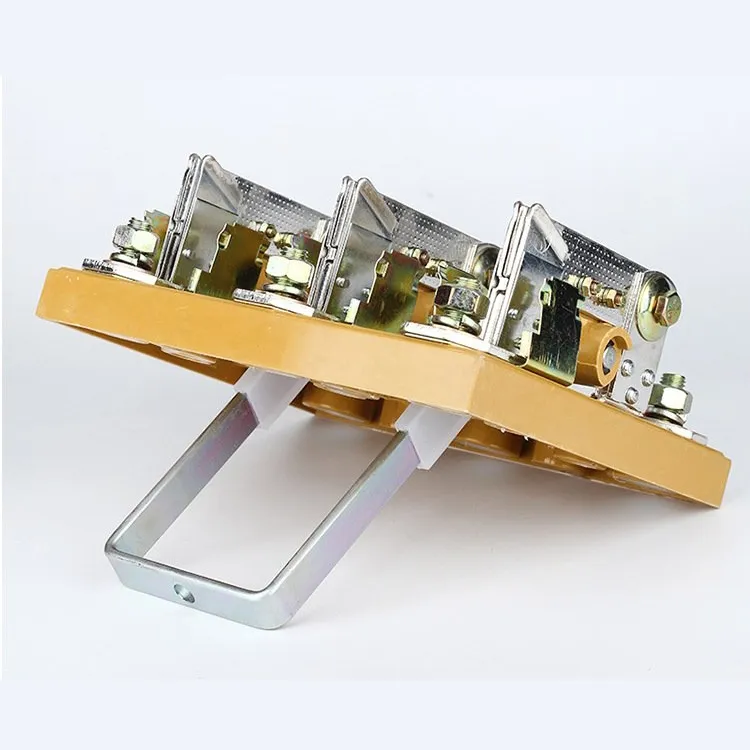

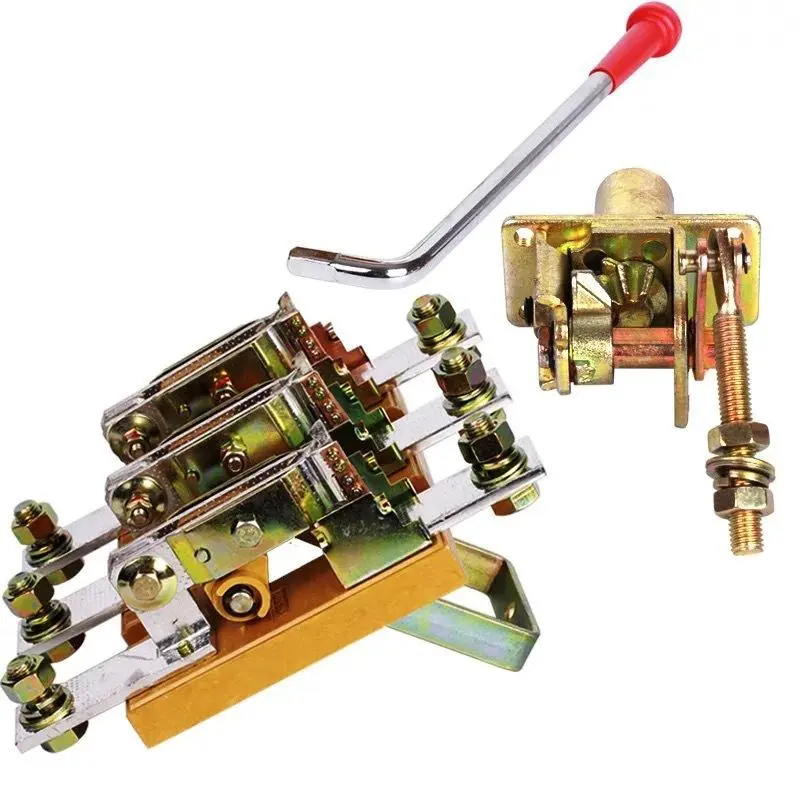

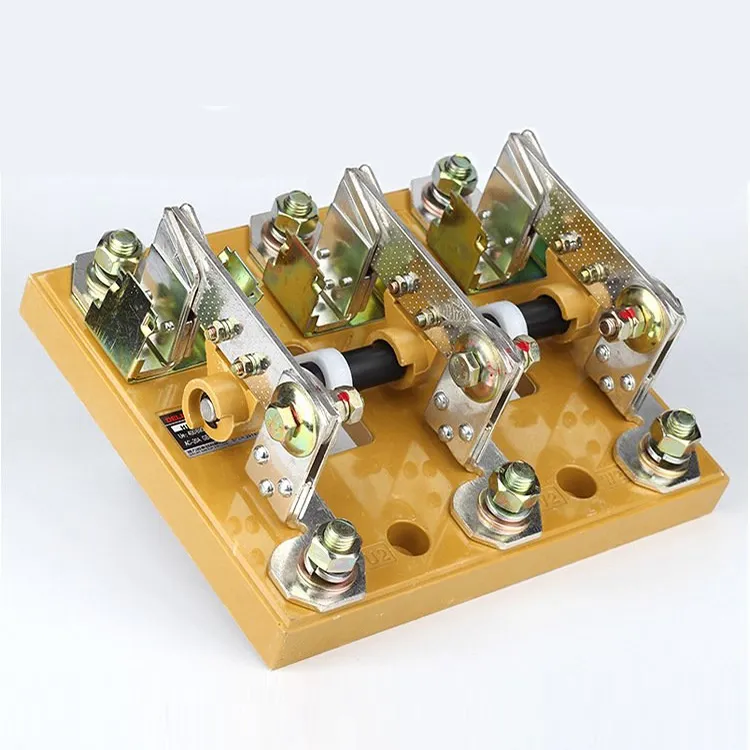

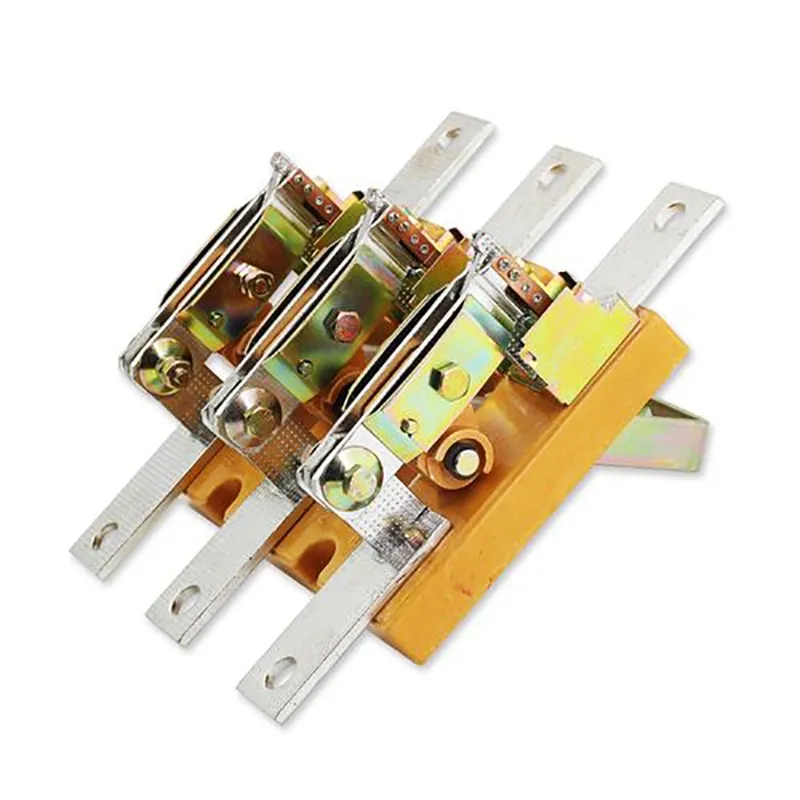

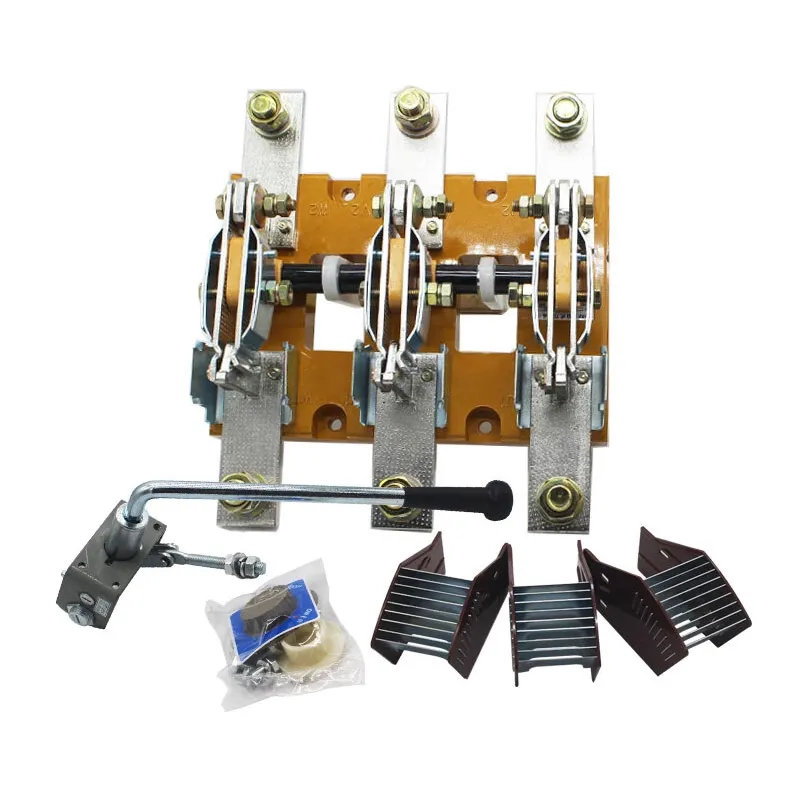

100 AMP 4 قطب الگ تھلگ سوئچ

وینزہو XIFA الیکٹرک پاور آلات کمپنی ، لمیٹڈ ایک قابل اعتماد فیکٹری ہے جو ٹھوس 100 AMP 4 قطب الگ تھلگ سوئچ تیار کرتی ہے۔ کمپنی ایپوسی رال یا تھرموسیٹ پلاسٹک کو موصلیت کے مواد کے طور پر اپناتی ہے تاکہ کنڈکٹو حصوں کے مابین موثر موصلیت فراہم کی جاسکے اور مرحلے کے شارٹ سرکٹس کے مرحلے کو روکیں۔ اور یہ رابطہ اعلی چالکتا تانبے یا چاندی کے چڑھایا تانبے کا مصر ہوسکتا ہے تاکہ سرکٹ کے قابل اعتماد روابط اور منقطع ہونے کو یقینی بنایا جاسکے ، جس میں چاندی کی چڑھانا مزاحمت ، حرارتی اور آکسیکرن کو کم کرتی ہے۔ اضافی ، ہر ایک میں فروخت ہونے والی 100 AMP 4 قطب الگ تھلگ سوئچ کے لئے ، تکنیکی ٹیم 24 گھنٹے کے اندر اندر مؤکلوں سے سوال کا جواب دے گی۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ایک 100 AMP 4 قطب الگ تھلگ سوئچ ایک برقی سوئچنگ ڈیوائس ہے جو سرکٹس کو منقطع کرنے اور بجلی کی فراہمی کو منقطع کرنے کے لئے ڈیزائن کیا گیا ہے۔ اس میں چار الگ الگ کھمبے شامل ہیں ، جن میں دو ان پٹ ٹرمینلز اور دو آؤٹ پٹ ٹرمینلز شامل ہیں۔ قابل اعتماد منقطع فراہم کرکے ، 100 AMP 4 قطب الگ تھلگ سوئچ اہلکاروں اور سامان کی حفاظت دونوں کو یقینی بناتا ہے۔

100 AMP 4 قطب الگ تھلگ سوئچ عام طور پر تین اہم حصوں پر مشتمل ہوتا ہے: دیوار ، آپریٹنگ میکانزم ، اور بجلی کے اجزاء۔ موجودہ رساو اور بجلی کے جھٹکے کو روکنے کے لئے دیوار موصل مواد سے تیار کیا جاتا ہے۔ آپریٹنگ میکانزم سوئچ کو دستی طور پر کھولنے یا بند کرنے کی اجازت دیتا ہے ، جبکہ بجلی کے اجزاء میں کھمبے ، کنکشن ٹرمینلز اور دیگر کوندوں والے عناصر شامل ہیں۔

100 AMP 4 قطب الگ تھلگ سوئچ کی عام ایپلی کیشنز:

1. پاور سسٹم: سب اسٹیشنوں اور تقسیم کے نیٹ ورکس میں بڑے پیمانے پر استعمال کیا جاتا ہے ، 100 AMP 4 قطب الگ تھلگ سوئچ بجلی کے بہاؤ کو منقطع یا ری ڈائریکٹ کرتا ہے ، جس سے گرڈ کے محفوظ اور مستحکم آپریشن کو برقرار رکھنے میں مدد ملتی ہے۔

2. انڈسٹریل تنصیبات: مشینری کنٹرول اور آٹومیشن سسٹم میں لاگو ، 100 AMP 4 قطب الگ تھلگ سوئچ بحالی کے دوران بجلی کا محفوظ منقطع فراہم کرتا ہے ، جس سے کارکن اور آلات دونوں کے تحفظ کو یقینی بنایا جاتا ہے۔

3. ٹرانسپورٹیشن سسٹم: ریلوے ، میٹروز ، اور دیگر ٹرانسپورٹ انفراسٹرکچر میں ، سوئچ کو بجلی کے سرکٹس کو الگ تھلگ کرنے ، مسافروں ، عملے اور سازوسامان کی حفاظت کے حصول کے لئے استعمال کیا جاتا ہے۔

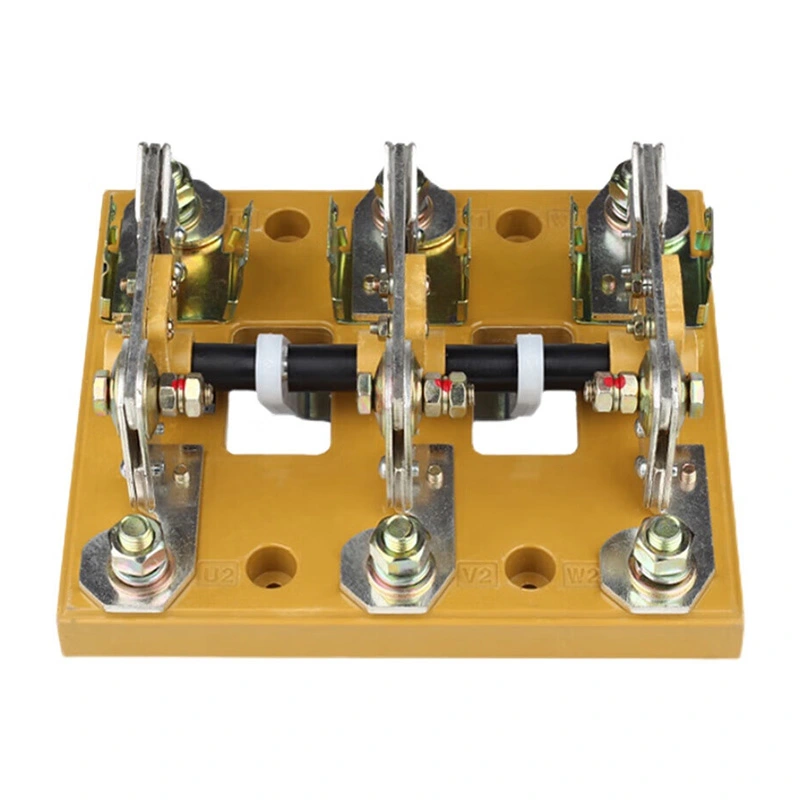

100 Amp 4 Pole Isolator Switch

پروڈکشن پیرامیٹر:

lth (a)	125a	160a	200A	250a	315a	400A	500A	630a	1000a	1250a	1600A	2000a	2500A	3150a	4000A
UI (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ڈائی الیکٹرک طاقت (v)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
UIMP (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
ورکنگ کرنٹ لی (ا)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
موٹر پاور (کلو واٹ)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA RMS ، 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
صلاحیت بنانا اور توڑنا
LCN (A RMS) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
LCM (A RMS) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
LCM (KA چوٹی کی قیمت)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
مکینیکل زندگی (اوقات)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
بجلی کی زندگی (اوقات)
UE = 660V ریٹیڈ کرنٹ لی
COS∮＝ 0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝ 0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝ 0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کلوگرام)
3 کھمبے	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 کھمبے	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
آپریٹنگ ٹارک (این ایم)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

قسم		فریم سائز (ملی میٹر)						تنصیب کا سائز (ملی میٹر)
قسم		A	B	C	C1	D	G	a	b	φC	H	K	M
HD13-100	3 پی	210	190	80	160	80	250	80	160	φ7	90	82	ایم 8
HD13-100	4 پی	290	190	80	160	80	250	160	160	φ7	90	82	ایم 8
HD13-200	3 پی	210	190	80	160	80	250	80	160	φ7	90	82	ایم 8
HD13-200	4 پی	290	190	80	160	80	250	160	160	φ7	90	82	ایم 8
HD13-400	3 پی	240	205	92	180	90	250	90	160	φ7	88	82	M12
HD13-400	4 پی	330	205	92	180	90	250	180	160	φ7	88	82	M12
HD13-600	3 پی	270	300	100	188	100	250	100	160	φ9	88	82	M16
HD13-600	4 پی	370	300	100	188	100	250	200	160	φ9	88	82	M16
HD13-1000	3 پی	325	315	116	226	120	250	120	160	φ9	85	78	2-M12
HD13-1000	4 پی	450	315	116	226	120	250	240	160	φ9	85	78	2-M12
HD13-1500	3 پی	360	355	125	238	130	250	130	160	φ11	85	78	4-M12
HD13-1500	4 پی	490	355	125	238	130	250	260	160	φ11	85	78	4-M12
HD13-2000	3 پی	360	355	125	238	130	250	130	160	φ11	85	78	4-M12
HD13-2000	4 پی	490	355	125	238	130	250	260	160	φ11	85	78	4-M12

قسم	A	B	C	D	E	F	H	φA	φB	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

پروڈکشن عمومی سوالنامہ:

س: 100 AMP 4 قطب الگ تھلگ سوئچ کیا ہے؟

A: یہ ایک دستی سوئچ ہے جو چار تار کے نظام کو محفوظ طریقے سے منقطع کرنے کے لئے ڈیزائن کیا گیا ہے ، عام طور پر تین فیز پلس غیر جانبدار ، بجلی کی فراہمی سے۔ 100 AMPs پر درجہ بند ، یہ بحالی اور حفاظت کے مقاصد کے لئے ایک مرئی اور قابل اعتماد تنہائی نقطہ فراہم کرتا ہے۔

س: 100 AMP 4 قطب الگ تھلگ سوئچ 100 AMP 3 قطب الگ تھلگ سوئچ سے کیسے مختلف ہے؟

A: A 3 قطب الگ تھلگ صرف تین مرحلے کی لائنوں کو منقطع کرتا ہے۔ ایک 4 قطب الگ تھلگ تین مراحل اور غیر جانبدار بیک وقت منقطع ہوتا ہے ، جس سے سرکٹ کی الگ تھلگ کو یقینی بنایا جاتا ہے۔ اس سے بقایا موجودہ بہاؤ کا خطرہ کم ہوجاتا ہے اور کچھ ایپلی کیشنز میں اعلی حفاظت فراہم ہوتی ہے۔

س: 100a 4 قطب الگ تھلگ سوئچ استعمال کرنے کے بنیادی فوائد کیا ہیں؟

A: کلیدی فوائد میں مراحل اور غیر جانبدار کا مکمل منقطع ہونا ، ایک کمپیکٹ ڈیزائن جو جگہ کی بچت ، تنصیب میں آسانی اور اعلی وشوسنییتا شامل ہے۔ یہ ایک واضح ، مرئی وقفہ نقطہ فراہم کرتا ہے جو دیکھ بھال کے دوران حفاظت کو بڑھاتا ہے۔
