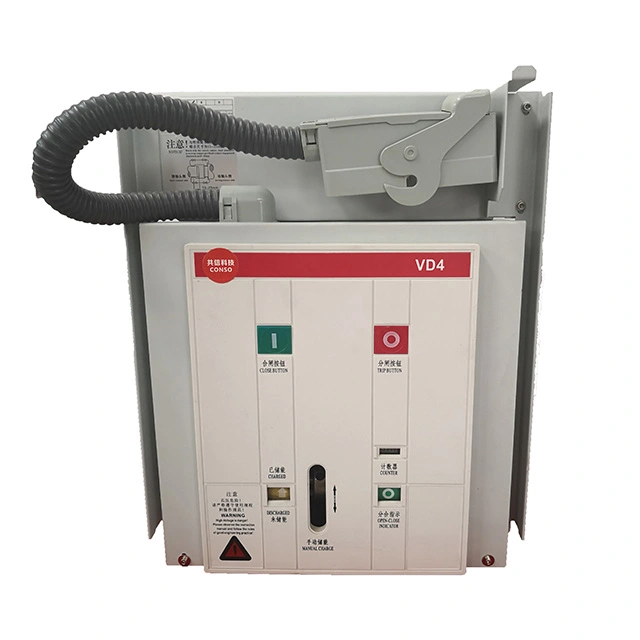

ویکیوم سرکٹ بریکر وی سی بی عام طور پر 10 سے 35KV میڈیم وولٹیج پاور لائن پر لاگو ہوتا ہے۔ اس میں انڈور قسم ہے ، جس میں سے سرکٹ بریکر HXGN یا KYN28 قسم کے سوئچ گیئر میں انسٹال ہے ، جس میں تنہائی سوئچ اور ایٹنگ سوئچ کے ساتھ مل کر ہے۔ آؤٹ ڈور ٹائپ ویکیوم سرکٹ بریکر قطب پر سوار ہے ، جس میں سے الگ تھلگ سوئچ سوئچ گیئر کے ساتھ مربوط ہے۔
بصری پر ، ویکیوم سرکٹ بریکر وی سی بی میں ویکیوم مداخلت کرنے والوں کے موصلیت اور انکپولیشن مواد کے طور پر موصل سلنڈر یا کاسٹ قطب ہوتا ہے ، جہاں ویکیوم سرکٹ بریکر وی سی بی کی پشت پر ہے۔ تاہم ،ایئر سرکٹ بریکر ACBاسپلٹر کے ذریعہ آرک کو بجھانے کے لئے محیطی ہوا کا استعمال کریں۔ اس سے بھی زیادہ ، ایئر سرکٹ بریکر ACB کم وولٹیج کی تقسیم کے سرکٹس پر لاگو ہوتا ہے۔ اس کی پشت پر ان پٹ اور آؤٹ پٹ بس بار ہے۔
فنکشنل پر ، ویکیوم سرکٹ بریکر وی سی بی کا اطلاق میڈیم وولٹیج کی تقسیم لائن پر ہوتا ہے جو تقسیم ٹرانسفارمرز اور بجلی کی تقسیم لائن کی حفاظت کے لئے ڈیزائن کرتا ہے۔ دریں اثنا ، تحفظ کے فنکشن کو پورا کرنے کے ل the آزاد ریلے کے ساتھ جوڑنے کی ضرورت ہے ، جیسے تفریق سے متعلق تحفظ ، ارننگ پروٹیکشن وغیرہ۔ تاہم ، ایئر سرکٹ بریکر ACB کم وولٹیج الیکٹریکل سرکٹ پر لگایا جاتا ہے جو سرکٹ اور بجلی کے آلات کی حفاظت کے لئے ڈیزائن کرتا ہے۔ اس نے پروٹیکشن فنکشن کو پورا کرنے کے لئے ٹرپ یونٹ میں تعمیر کیا ہے ، جیسے طویل وقت سے تحفظ اور کمانے سے متعلق تحفظ۔
