11kv Vcb الیکٹریکل ویکیوم Ckt بریکر

ایک قابل اعتماد 11kv vcb الیکٹریکل ویکیوم ckt بریکر تیار کرنے کے لیے، Wenzhou XiFa Electric Power Equipment Co., Ltd گاہکوں کو مختلف حسب ضرورت خدمات فراہم کرتا ہے۔ کمپنی نہ صرف OEM سروس فراہم کرتی ہے جیسے کہ 11kv vcb الیکٹریکل ویکیوم ckt بریکر اور پیکیج پر کلائنٹس کا لوگو پرنٹ کرنا۔ ہمیشہ، تکنیکی تفصیلات کو بھی ایڈجسٹ کیا جا سکتا ہے جیسے کہ انبر وولٹیج ریلے، اوور لوڈنگ ریلے کو 11kv vcb الیکٹریکل ویکیوم ckt بریکر میں ضم کیا جا سکتا ہے۔ اور اوور لوڈنگ ریلے کے کرنٹ میں 3.5 A یا 5 A آپشنز ہوتے ہیں۔ دریں اثنا، 11kv vcb الیکٹریکل ویکیوم ckt بریکر بھی اسٹیشنری قسم یا ٹرالی کی قسم کا ہو سکتا ہے تاکہ اسے برقی پینلز میں ضم کیا جا سکے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

11kv vcb الیکٹریکل ویکیوم ckt بریکر 12kV پاور سسٹمز میں پاور گرڈ آلات کے ساتھ ساتھ صنعتی اور کان کنی کی بجلی کی سہولیات کے تحفظ اور کنٹرول ڈیوائس کے طور پر استعمال کے لیے ڈیزائن کیا گیا ہے۔ اسے سوئچ گیئر میں نصب کیا جا سکتا ہے جیسے KYN28، HXGN، اور GG-1A سیریز کے الیکٹریکل پینل، اور یہ ان ایپلی کیشنز کے لیے موزوں ہے جن کو بار بار آپریشن کی ضرورت ہوتی ہے۔

11kv vcb الیکٹریکل ویکیوم ckt بریکر کی دستیاب تنصیب کی اقسام میں ٹرالی کی قسم (ہینڈ کارٹ)، اسٹیشنری قسم، سائیڈ ماونٹڈ قسم، اور مستقل مقناطیس کی قسم شامل ہیں۔ موصلیت کی ساخت کے مطابق، یہ معیاری قسم، موصل سلنڈر کی قسم، اور کاسٹ رال قطب کی قسم میں پیش کی جاتی ہے۔ 11kv vcb الیکٹریکل ویکیوم ckt بریکر کے ہم آہنگ معاون یونٹوں میں آئسولیشن ٹرک، فیوز ٹرالی ٹرک، اور وولٹیج ٹرانسفارمر ٹرالی ٹرک شامل ہیں۔

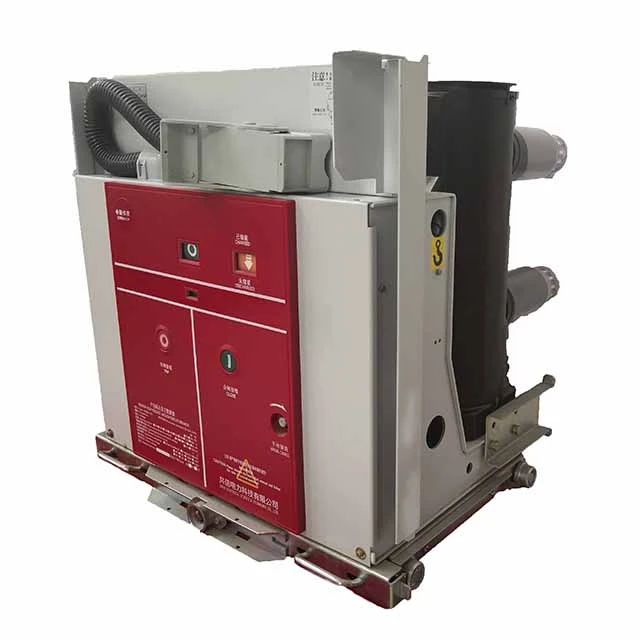

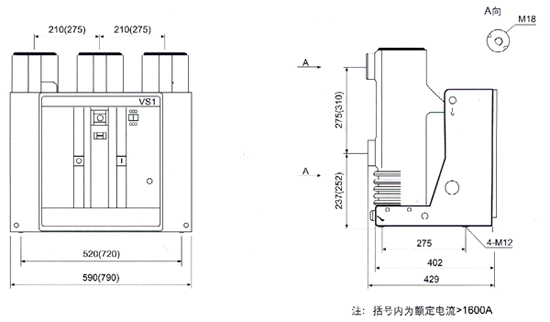

11kv Vcb Electrical Vacuum Ckt Breaker

اہم خصوصیت ذیل میں دکھایا جا سکتا ہے:

ساخت: ویکیوم انٹرپرٹر اور مین کنڈکٹیو سرکٹ ایپوکسی رال میں لپیٹے ہوئے ہیں، جو کمپن، دھول، نمی اور آلودگی کے خلاف بہترین مزاحمت فراہم کرتے ہیں۔ یہ ڈیزائن قابل اعتمادی کو نمایاں طور پر بڑھاتا ہے اور سخت ماحول میں سروس کی زندگی کو بڑھاتا ہے۔

ویکیوم انٹرپرٹر: مضبوط قوس بجھانے کی کارکردگی اور رکاوٹ کی صلاحیت فراہم کرتا ہے، اعلی شارٹ سرکٹ توڑنے کی صلاحیت (40kA تک) اور مستحکم برقی برداشت کو یقینی بناتا ہے۔

آپریٹنگ میکانزم: سرکٹ بریکر باڈی کے ساتھ ایک مربوط یونٹ کے طور پر ڈیزائن کیا گیا ہے، اسے مختلف سوئچ گیئر سسٹمز کی ضروریات کو پورا کرنے کے لیے فکسڈ، ٹرالی (ہینڈ کارٹ) یا سائیڈ ماونٹڈ انسٹالیشن کے لیے لچکدار طریقے سے ترتیب دیا جا سکتا ہے۔

تحفظ کے افعال: اوورلوڈ، شارٹ سرکٹ، اور انڈر وولٹیج کے خلاف مربوط تحفظ، بجلی کے نظام کے محفوظ اور قابل اعتماد آپریشن کو یقینی بنانا۔

مکینیکل برداشت: 10,000 سے زیادہ آپریشن۔

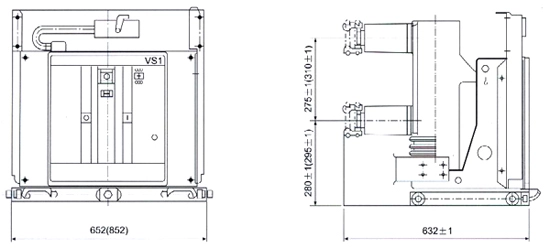

11kv Vcb Electrical Vacuum Ckt Breaker

تکنیکی پیرامیٹر

زیادہ سے زیادہ ورکنگ وولٹیج (kV)	12
آپریشن وولٹیج (V)	AC 220/110 DC 220/110
شرح شدہ تعدد (Hz)	50
ریٹیڈ لائٹنگ امپلس وولٹیج رواداری (kV)	75
1 منٹ پاور فریکوئنسی وولٹیج (kV)	42
شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ (kA)	25	31.5	40
شرح شدہ موجودہ (A)	630	630/1250	1250/1600
	1250	1600/2000	2000/2500
	1600	2500/3150/4000	3150/4000
مکینیکل لائف (اوقات)	10000 یا 20000
بند ہونے کی اوسط رفتار (m/s)	0.5 سے 0.8
ٹرپنگ کی اوسط رفتار (m/s)	0.9 سے 1.2
ریٹیڈ شارٹ سرکٹ بریکنگ ٹائمز (بار)	30
بند ہونے کا وقت (ms)	35 سے 70
ٹرپنگ ٹائم (ms)	20 سے 50
