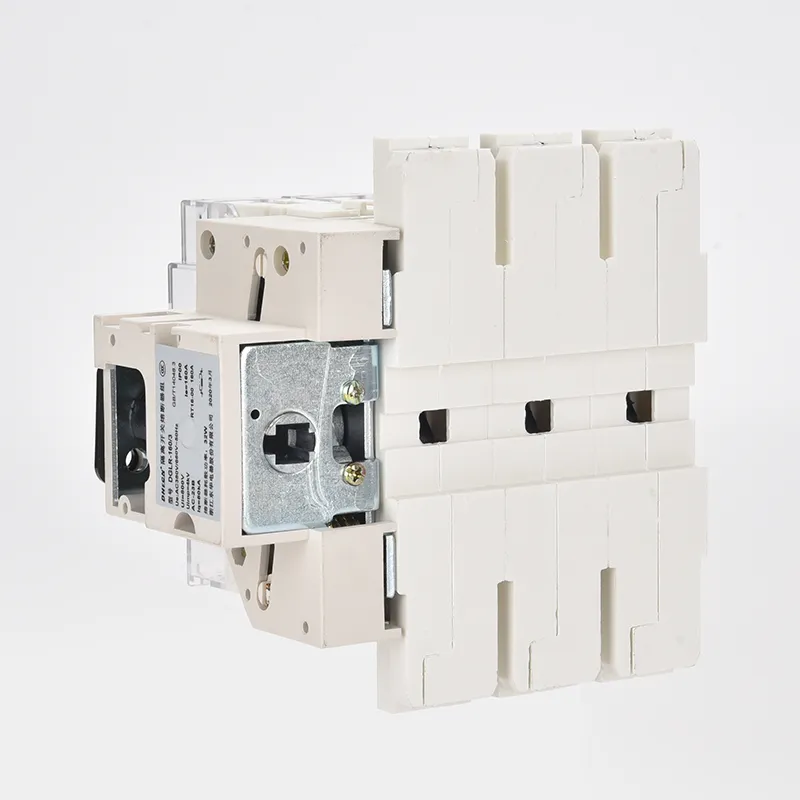

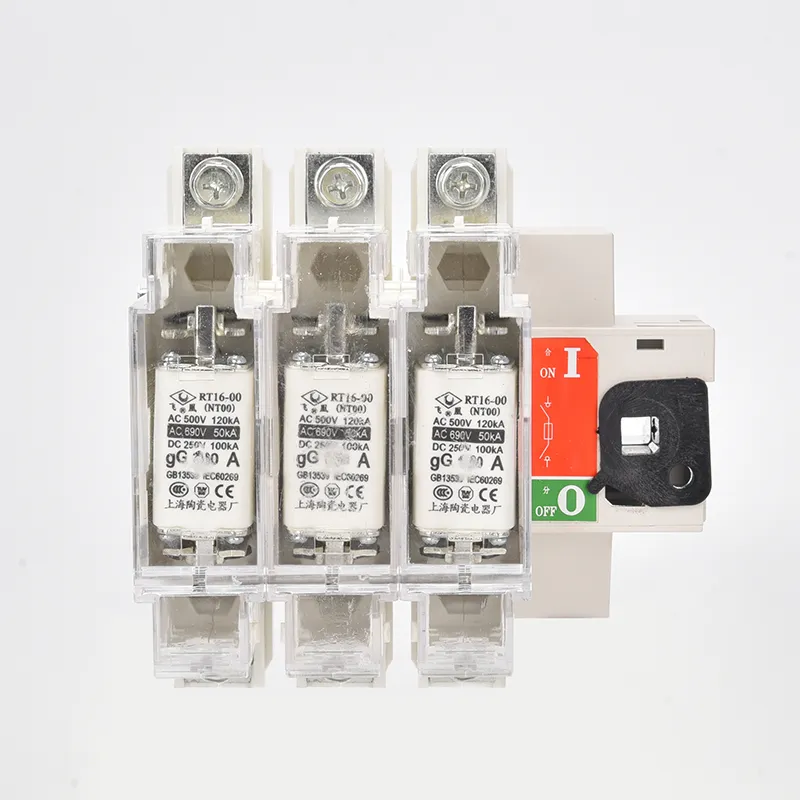

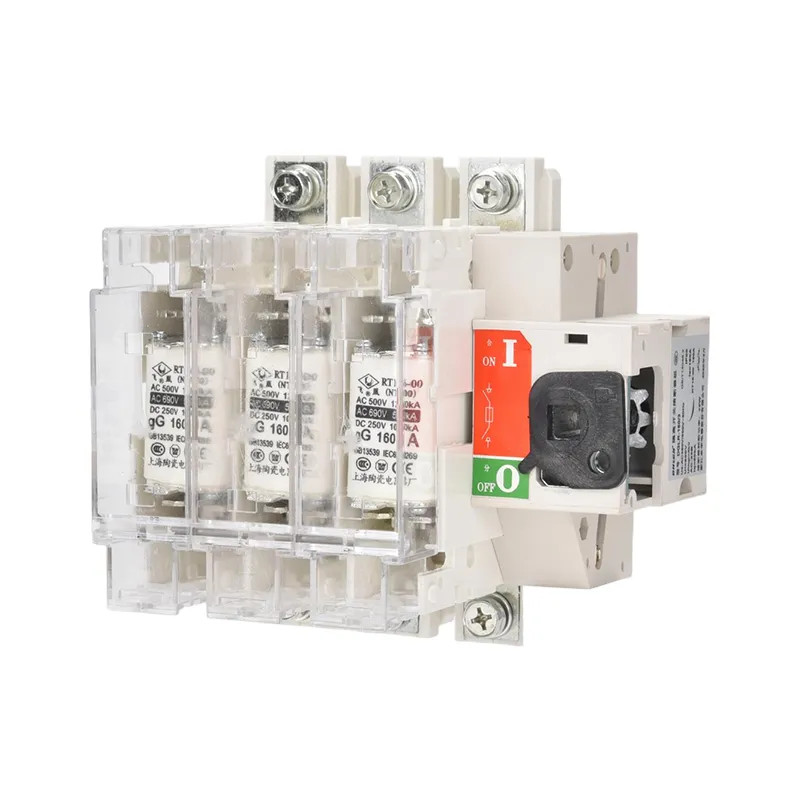

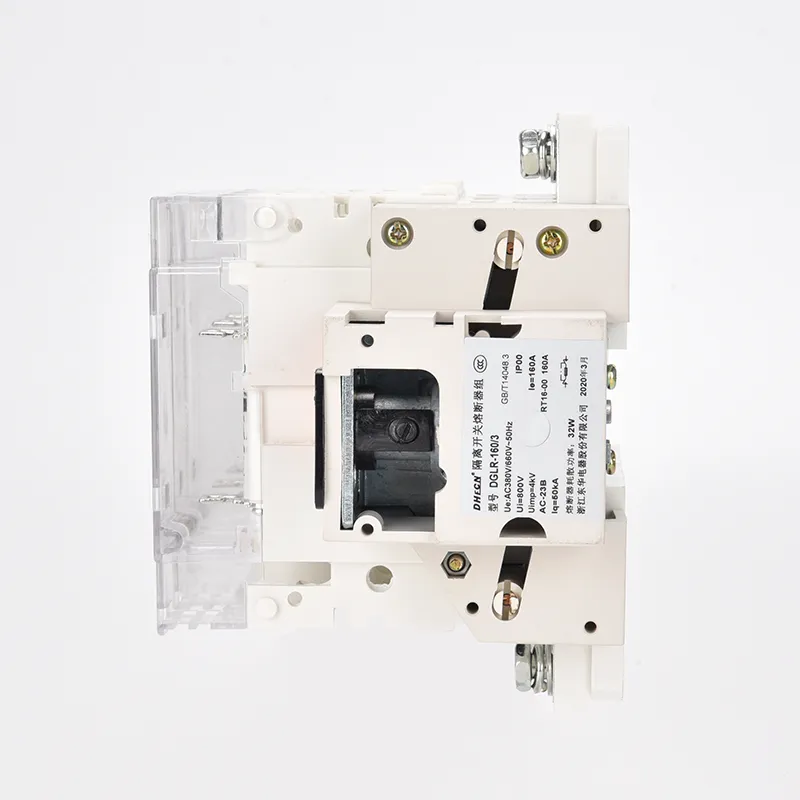

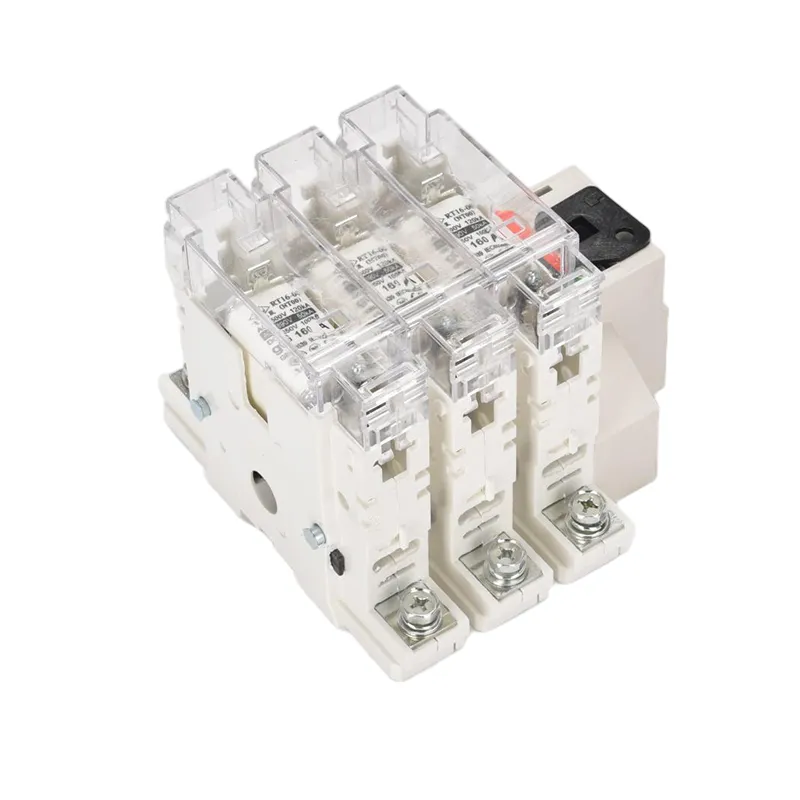

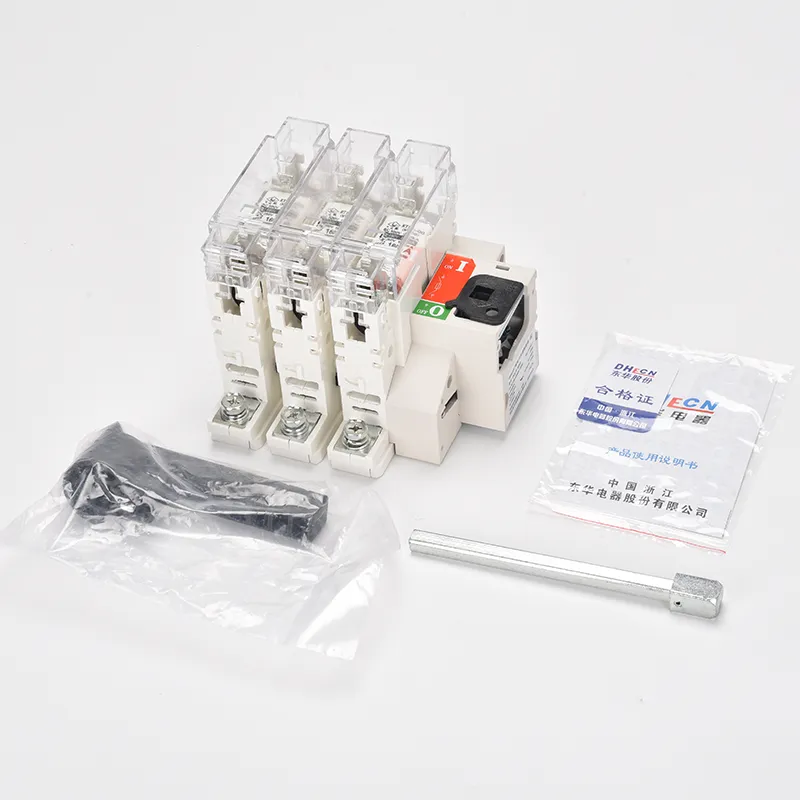

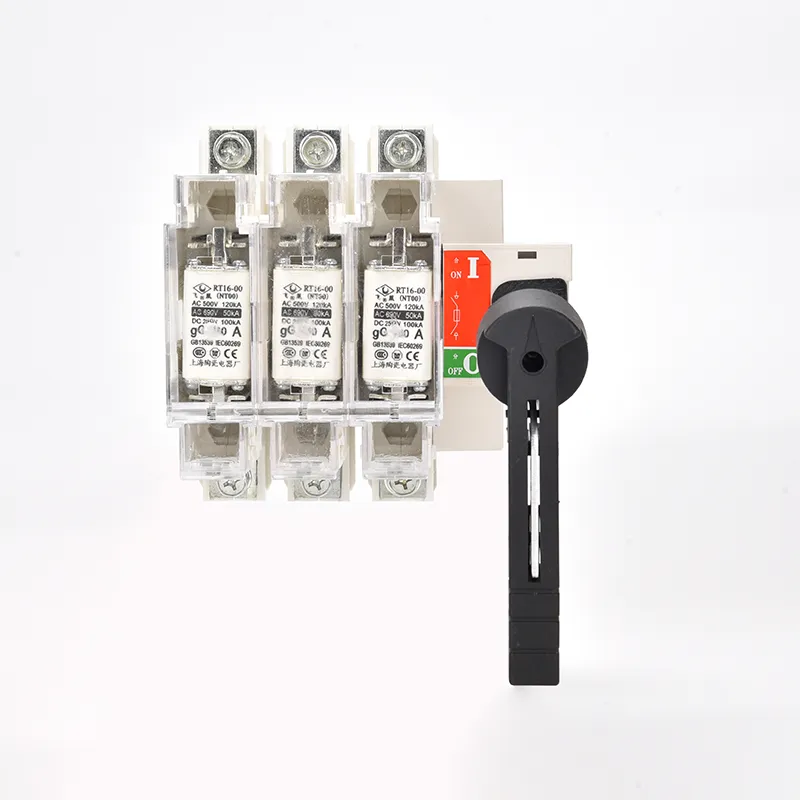

AC تھری فیز فیوز الگ تھلگ سوئچ

وینزہو XIFA الیکٹرک پاور آلات کمپنی ، لمیٹڈ میں تیار کردہ ہر AC تین فیز فیوز الگ تھلگ سوئچ ایک واضح مرئی وقفہ نقطہ ، سرکٹس کی محفوظ تنہائی ، اور مختصر سرکٹس اور اوورلوڈز کے خلاف تحفظ فراہم کرسکتا ہے۔ ڈیزائن کی تفصیل پر یہ توجہ بحالی اور روزانہ کے کام کے دوران خطرے کو کم سے کم کرتی ہے۔ دریں اثنا ، وینزہو XIFA ہر فروخت ہونے والے AC تین فیز فیوز الگ تھلگ سوئچ کے لئے تکنیکی مدد ، تنصیب کی رہنمائی ، اور فاسٹ رسپانس سروس مہیا کرتا ہے ، تاکہ یہ یقینی بنایا جاسکے کہ صارفین اعلی معیار کے الگ تھلگ سوئچ اور قابل اعتماد مدد دونوں کو مصنوعات کے لائف سائیکل میں حاصل کریں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ایک AC تین فیز فیوز الگ تھلگ سوئچ ایک الگ تھلگ اور فیوز کے افعال کو یکجا کرتا ہے ، جس میں سرکٹ علیحدگی اور زیادہ سے زیادہ تحفظ دونوں کی پیش کش ہوتی ہے۔ اس کی ساختی خصوصیات اور فوائد کا خلاصہ اس طرح کیا جاسکتا ہے:

AC تھری فیز فیوز الگ تھلگ سوئچ کی ساختی خصوصیات:

1. کانٹیکٹ ڈیزائن: متحرک رابطہ ایک محراب ڈھانچہ اپناتا ہے ، جو رابطے کی جگہ کی چوڑائی سے ملنے کے لئے مرکز میں اٹھایا جاتا ہے۔ مقررہ رابطے کے ساتھ جوڑا بنانے پر یہ قابل اعتماد کوندکٹو راستہ کو یقینی بناتا ہے۔

2. انٹیگریٹڈ فیوز: فیوز میں بلٹ سے لیس ہے جو زیادہ سے زیادہ تحفظ فراہم کرتا ہے۔ جب موجودہ درجہ بندی کی قیمت سے تجاوز کرتا ہے تو ، فیوز عنصر پگھل جاتا ہے ، فوری طور پر سرکٹ کو منقطع کرتا ہے۔

3. میچینیکل انٹلاک: شافٹ ہینڈل کے ساتھ منسلک ہے ، اور بہار کی توانائی کے ذخیرہ کرنے کا طریقہ کار تیز رفتار سوئچنگ کو یقینی بناتا ہے۔ آپریشن کی رفتار اور طاقت دستی کوششوں سے آزاد ، مستقل رہتی ہے۔

4. پروٹیکٹو ہاؤسنگ: دیوار شیشے کے فائبر پربلت رال سے بنا ہے ، جس میں عمدہ ڈائی الیکٹرک طاقت اور قابل اعتماد موصلیت کی کارکردگی پیش کی جاتی ہے۔

AC تین مرحلے فیوز الگ تھلگ سوئچ کے فوائد:

1. ہم آہنگی سے متعلق تحفظ: سوئچ کے الگ تھلگ فنکشن کو ایک فیوز کے زیادہ سے زیادہ تحفظ کے ساتھ جوڑتا ہے ، جس سے شارٹ سرکٹس اور اوورلوڈز کے تیز رفتار ردعمل کو یقینی بنایا جاتا ہے۔

2. SAFE اور قابل اعتماد: اعلی توڑنے کی صلاحیت ، مضبوط موجودہ محدود خصوصیات ، اور مکینیکل انٹلاک کی خصوصیات آپریشنل حفاظت کو بڑھاتی ہیں۔

3. آسان بحالی: ماڈیولر فیوز ڈیزائن کسی غلطی کے بعد فیوز عناصر کی فوری تبدیلی کی اجازت دیتا ہے ، بغیر کسی پورے یونٹ کو تبدیل کرنے کی ضرورت کے۔

4. لاگو موثر: کم وولٹیج ایپلی کیشنز کے لئے اچھی طرح سے موزوں ہے جیسے پی اے ڈی ماونٹڈ ٹرانسفارمر ، نسبتا low کم قیمت پر مستحکم کارکردگی پیش کرتے ہیں۔

AC Three Phase Fuse Isolator Switch

پروڈکٹ پیرامیٹر:

فریم موجودہ a	فیوز کی درجہ بندی کی گئی (A)	فیوز کا موڈ
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

سامنے کی قسم

قسم	فیوز کا سائز	فریم سائز اور تنصیب کا سائز
GLR-63 ～ 400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φx	Y
63a/3	0 ～ 00C	152	118	20 ～ 30	117				159	145	106	5.4	62.5	32
63a/4	0 ～ 00C	184	118	20 ～ 30	117				159	145	106	5.4	62.5	32
160a/3	0 ～ 00	164	162	28 ～ 30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160a/4	0 ～ 00	200	162	28 ～ 30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28 ～ 30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28 ～ 30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28 ～ 30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28 ～ 30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

قسم	فیوز کا سائز	فریم سائز اور تنصیب کا سائز
GLR-400 ～ 630a		A	A1	B	B1	C	E	H	H1	H2	J	جے 2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400a/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400a/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630a/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630a/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

ایک طرف کی قسم

قسم	فیوز کا سائز	فریم سائز اور تنصیب کا سائز
GLR-63 ～ 400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φx	Y
63a/3	0 ～ 00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63a/4	0 ～ 00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160a/3	0 ～ 00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160a/4	0 ～ 00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

قسم	فیوز کا سائز	فریم سائز اور تنصیب کا سائز
GLR-400 ～ 630a		A	A1	B	B1	E	H	H1	H2	J	جے 2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400a/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400a/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630a/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630a/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

مصنوعات کی بحالی:

س: AC تین مرحلے فیوز الگ تھلگ سوئچ میں فیوز کام کیسے کرتا ہے؟

A: فیوز عنصر پگھل جاتا ہے جب موجودہ ریٹیڈ حد سے تجاوز کر جاتا ہے ، اور سرکٹ کو فوری طور پر کاٹ دیتا ہے۔ اس سے کیبلز ، ٹرانسفارمرز اور سامان کو زیادہ بوجھ یا مختصر سرکٹس کی وجہ سے ہونے والے نقصان سے بچایا جاتا ہے۔

س: اے سی تھری فیز فیوز الگ تھلگ سوئچ میں حفاظتی خصوصیات کو کیا شامل ہیں؟

A: ایک واضح دکھائی دینے والا وقفہ نقطہ یقینی بناتا ہے کہ آپریٹرز منقطع ہوسکتے ہیں۔ مکینیکل انٹلاک غیر محفوظ کاموں کو روکتا ہے ، اور فیوز عنصر فوری طور پر غلطی کا تحفظ فراہم کرتا ہے۔

س: بحالی کتنی آسان ہے؟

A: بحالی سیدھی ہے۔ فیوز ماڈیول تبدیل کرنے والا ہے ، یعنی ڈاؤن ٹائم کم سے کم ہے اور اسپیئر پارٹس زیادہ پیچیدہ آلات کے مقابلے میں سستے ہیں۔
