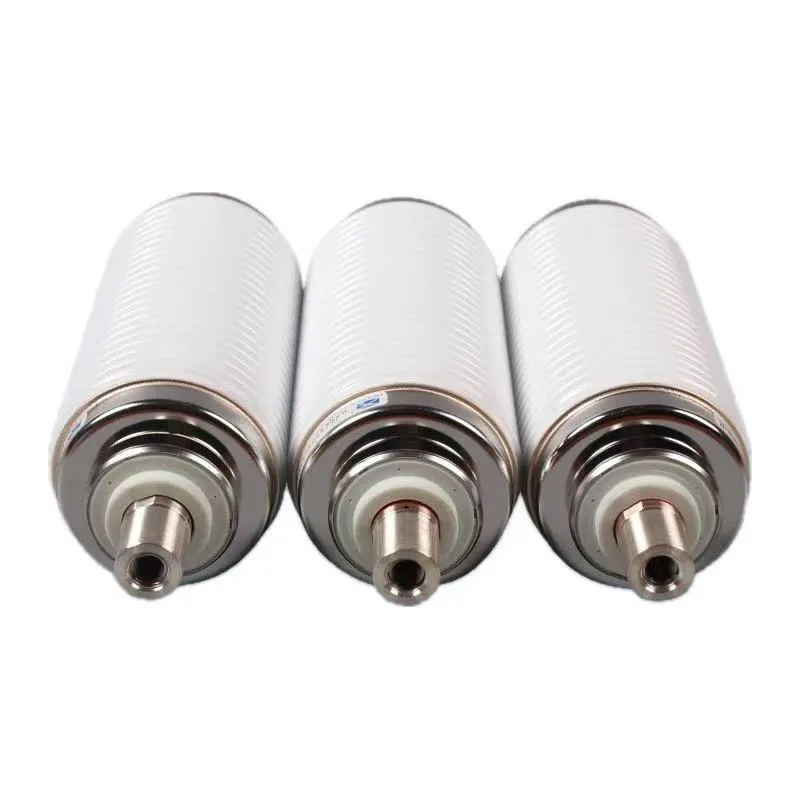

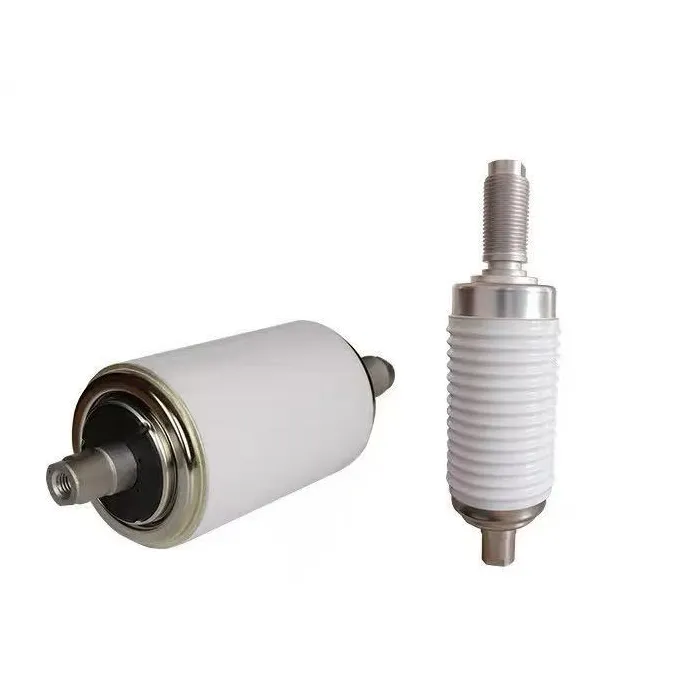

11kv 25ka vcb ویکیوم بوتل میں مداخلت کرنے والا درمیانے وولٹیج ویکیوم سرکٹ بریکرز کا بنیادی آرک بجھانے والا جزو ہے، جو 11kV پاور ڈسٹری بیوشن سسٹم میں بڑے پیمانے پر استعمال ہوتا ہے۔ یہ مکمل طور پر سیل بند سیرامک شیل کو اپناتا ہے، جس میں CuCr50 الائے کنیکٹس اور ایک ہائی ویکیوم (≤5×10⁻⁴ Pa) آرک بجھانے والا میڈیم ہے، جس میں کمپیکٹ ڈھانچہ، ہلکا وزن اور بہترین موصلیت کی کارکردگی نمایاں ہے۔ ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ 25kA ہے، ریٹیڈ کرنٹ 630A سے 2000A تک ہے، اور مکینیکل لائف 10,000 آپریشنز سے زیادہ ہے، IEC 62271-100 معیارات پر پورا اترتا ہے، صنعتی اور بجلی کی تقسیم کے منظرناموں میں اندرونی سوئچ گیئر کے لیے موزوں ہے۔
11kv 25ka vcb vacuum bottle interrupter کے آپریشن کا اصول ویکیوم آرک بجھانے پر مبنی ہے: بند ہونے پر، متحرک رابطہ آپریٹنگ میکانزم کے ذریعے متحرک رابطے سے جامد رابطہ سے رابطہ کرتا ہے، موجودہ راستہ بناتا ہے۔ کھولتے وقت، ایک قوس پیدا کرنے کے لیے رابطے الگ ہو جاتے ہیں، جو کہ خلا میں ذرات کی کم کثافت کی وجہ سے فوری طور پر ڈائی الیکٹرک طاقت کی بحالی کے ساتھ ٹھنڈا اور بجھ جاتا ہے۔ آپریشن کے دوران، شیلڈنگ سسٹم دھاتی بخارات کو جمع کرنے سے روکنے کے لیے آرک انرجی جذب کرتا ہے، جب کہ سٹینلیس سٹیل کی بیلو رابطے کی نقل و حرکت کے دوران ہوا کی تنگی کو یقینی بناتی ہے، بجلی کے نظام کے مستحکم اور قابل اعتماد آپریشن کو یقینی بناتی ہے۔
| تکنیکی پیرامیٹر | تفصیلات |
| شرح شدہ وولٹیج (غیر) | 11kV |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ (I₅n) | 25KA(4s) |
| شرح شدہ موجودہ (میں) | 630A/1250A/1600A/2000A |
| ریٹیڈ شارٹ سرکٹ میکنگ کرنٹ (امک) | 63KA (چوٹی) |
| اندرونی ویکیوم پریشر | ≤5×10-4 پا |
| رابطہ کا مواد | CuCr الائے (CuCr50) |
| مکینیکل لائف | ≥10,000 آپریشنز |
| موصلیت کی سطح | AC 48kV/1min؛ لائٹننگ امپلس 85KV |
| رابطہ گیپ | 9±1 ملی میٹر |
مضبوط توڑنے کی صلاحیت: قابل اعتماد طریقے سے 25kA شارٹ سرکٹ کرنٹ کو روکتا ہے، IEC 62271-100 معیارات پر پورا اترتا ہے۔
تیز اور مستحکم: قوس ملی سیکنڈ میں بجھا ہوا؛ دوبارہ اگنیشن نہیں؛ ڈائی الیکٹرک بحالی کی رفتار بے مثال ہے۔
لمبی زندگی اور کم دیکھ بھال: CuCr رابطوں میں کم لباس ہوتا ہے۔ مکینیکل زندگی ≥10,000 آپریشنز؛ تقریبا دیکھ بھال سے پاک.
محفوظ اور ماحول دوست: کوئی تیل/گیس نہیں؛ کوئی دھماکہ/آگ کا خطرہ نہیں؛ آرک بے نقاب نہیں؛ کم شور اور صفر آلودگی۔
کومپیکٹ اور قابل اعتماد: چھوٹا سائز، ہلکا وزن، انڈور سوئچ گیئر سے زیادہ موافقت؛ سخت حالات میں مستحکم کارکردگی۔
سوال: 11kv 25ka vcb ویکیوم بوتل انٹرپرٹر کو کیسے انسٹال اور برقرار رکھا جائے؟
A: سب سے پہلے، VCB میں عمودی طور پر انسٹال کریں اور آپریٹنگ میکانزم کے ساتھ ارتکاز کو یقینی بنائیں۔
دوم، مکینیکل جھٹکے سے بچیں اور تنصیب کے دوران صاف/خشک رکھیں۔
آخر میں، کوئی اندرونی دیکھ بھال کی ضرورت نہیں؛ رابطہ پہننے کی حد (≤3mm) سے زیادہ ہونے پر تبدیل کریں۔
باقاعدگی سے موصلیت اور جکڑن چیک کریں؛ کارخانہ دار کے ٹیسٹ سائیکلوں پر عمل کریں۔
سوال: کیا یہ 12kV پاور سسٹم کے ساتھ مطابقت رکھتا ہے؟
A: جی ہاں، یہ مکمل طور پر مطابقت رکھتا ہے. درجہ بندی شدہ وولٹیج 11kV ہے، جسے 12kV پاور ڈسٹری بیوشن سسٹم سے مماثل بنانے کے لیے ڈیزائن کیا گیا ہے، جو زیادہ تر درمیانے وولٹیج کے منظرناموں کی اصل درخواست کی ضروریات کو پورا کرتا ہے۔
سوال: کون سا رابطہ مواد استعمال کیا جاتا ہے، اور اس کے فوائد کیا ہیں؟
A: یہ CuCr50 الائے کنٹیکٹس کو اپناتا ہے، جس میں کم لباس، مضبوط آرک مزاحمت اور طویل سروس لائف کے فوائد ہوتے ہیں، جو 25kA شارٹ سرکٹ کیور کے تحت بھی مستحکم بریکنگ کارکردگی کو یقینی بناتا ہے۔
