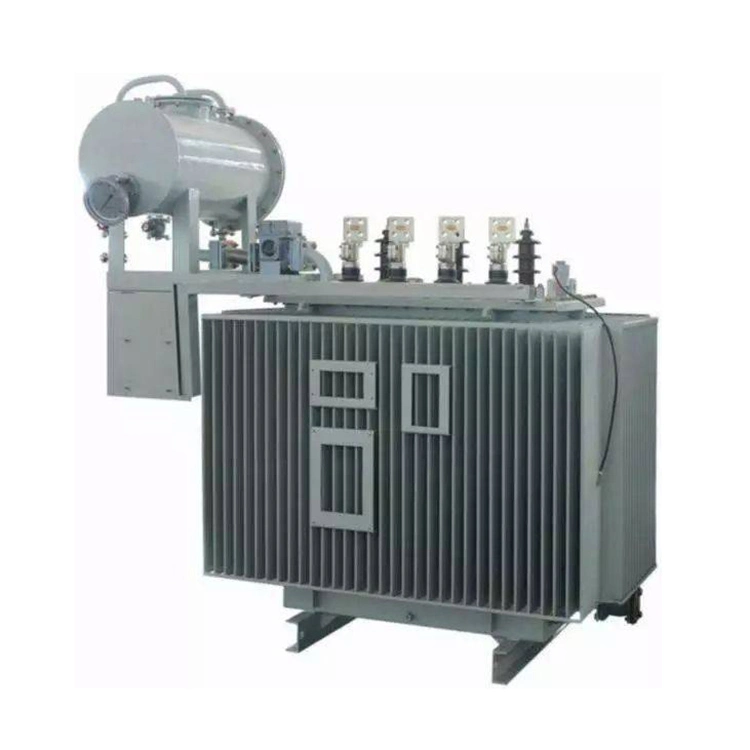

35kv 1250 kva آئرن کور آئل ڈوبا ہوا ٹرانسفارمر

Wenzhou XiFa الیکٹریکل پاور ایکوئپمنٹ کمپنی، لمیٹڈ کا مقصد 35kv 1250 kva آئرن کور آئل ڈوبا ہوا ٹرانسفارمر 100% ٹینڈر تکنیکی تفصیلات اور IEC60076 کی تعمیل کرنا ہے۔ EPC کلائنٹس کے لیے، Wenzhou XiFa الیکٹریکل پاور ایکوئپمنٹ کمپنی، لمیٹڈ 35kv 1250 kva آئل ڈوبی ٹرانسفارمر کو تکنیکی تفصیلات کے طور پر ڈیزائن اور تیار کرے گی، اس دوران، فیکٹری اس بات کو یقینی بنانے کے لیے اسمبلی ڈرائنگ فراہم کرے گی کہ قبولیت آسانی سے گزر جائے۔ مزید برآں، وینزو XiFa الیکٹریکل پاور کمپنی، لمیٹڈ پہلی میٹنگ میں بھی طویل مدتی تعلقات استوار کرنا چاہتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

مصنوعات کی طاقت:

1) 35kv 1250 kva آئرن کور آئل ڈوبی ٹرانسفارمرز کی خصوصیات

epoxy رال خشک قسم کے ٹرانسفارمرز کے مقابلے میں، 35kv 1250kva آئرن کور آئل ڈوبی ٹرانسفارمرز زیادہ موثر گرمی کی کھپت فراہم کرتے ہیں۔ ٹرانسفارمر کا تیل ٹینک کے اندر قدرتی طور پر گردش کرتا ہے، جس سے گرمی کو سمیٹنے اور بنیادی ڈھانچے میں یکساں طور پر منتقل کیا جا سکتا ہے۔ اس کے برعکس، 1250kva خشک قسم کے ٹرانسفارمرز بنیادی طور پر ایئر کولنگ اور ٹھوس موصلیت کے مواد پر انحصار کرتے ہیں، جن میں عام طور پر کم تھرمل چالکتا اور کم موثر حرارت کی منتقلی کی صلاحیت ہوتی ہے۔

35kv 1250kva خشک قسم کے ٹرانسفارمرز کے لیے، درجہ حرارت کی نگرانی کا انحصار ٹرانسفارمر باڈی کے اندر مقررہ جگہوں پر لگے ہوئے سینسرز پر ہوتا ہے۔ چونکہ پیمائش کے پوائنٹس محدود ہیں، اس لیے نگرانی شدہ درجہ حرارت مجموعی اوسط آپریٹنگ درجہ حرارت کے بجائے صرف مخصوص پوزیشنوں پر حالت کی عکاسی کرتا ہے۔ ایسی صورتوں میں جہاں مقامی حد سے زیادہ گرمی ہوتی ہے، ظاہر کی گئی قدر 35kv 1250kva خشک قسم کے ٹرانسفارمر کی اصل تھرمل حالت کو درست طور پر ظاہر نہیں کر سکتی۔ 35kv 1250kva آئرن کور آئل ڈوبے ہوئے ٹرانسفارمرز، تاہم، انسولیٹنگ آئل کی گردش سے فائدہ اٹھاتے ہیں، جو گرمی کو زیادہ یکساں طور پر تقسیم کرتا ہے۔ نتیجے کے طور پر، مانیٹر شدہ درجہ حرارت عام طور پر 35kv 1250kva آئرن کور آئل ڈوبی ٹرانسفارمر کے اوسط اندرونی درجہ حرارت کے قریب ہوتا ہے۔

35kv 1250kva آئرن کور آئل ڈوبی ٹرانسفارمرز کا ایک اور اہم فائدہ موصلیت کے نظام کی بازیافت سے فائدہ اٹھاتا ہے جہاں ٹرانسفارمر کے تیل کو فلٹر کیا جا سکتا ہے، صاف کیا جا سکتا ہے اور خراب ہونے کے بعد دوبارہ بنایا جا سکتا ہے، جو سروس کی زندگی کو بڑھانے اور موصلیت کی کارکردگی کو برقرار رکھنے میں مدد کرتا ہے۔ اس کے مقابلے میں، 35kv 1250kva خشک قسم کے ٹرانسفارمرز، جو epoxy رال کاسٹ انسولیشن کو اپناتے ہیں، ان کا ڈھانچہ ٹھوس ہوتا ہے۔ ایک بار جب موصلیت کا مواد بڑھاپے، کریکنگ، یا تھرمل نقصان کا تجربہ کرتا ہے، تو بگاڑ ناقابل واپسی ہے۔ موصلیت کے نظام میں ہونے والی خرابیاں اکثر پورے ٹرانسفارمر کو مستقل نقصان کا باعث بنتی ہیں۔

مینوفیکچرنگ کے نقطہ نظر سے، 35kv 1250kva خشک قسم کے ٹرانسفارمرز نسبتاً پیچیدہ پیداواری عمل میں شامل ہوتے ہیں اور عام طور پر 35kv 1250kva آئرن کور آئل ڈوبی ٹرانسفارمرز سے زیادہ مجموعی لاگت ہوتی ہے۔ اس کے علاوہ، جب 35kv 1250kva آئرن کور آئل میں ڈوبے ہوئے ٹرانسفارمرز اپنی سروس لائف کے اختتام پر پہنچ جاتے ہیں، تو ان کے بہت سے مواد جیسے کاپر، سٹیل، اور ٹرانسفارمر آئل کو ری سائیکل اور دوبارہ استعمال کیا جا سکتا ہے۔ 35kv 1250kva خشک قسم کے ٹرانسفارمرز، خاص طور پر epoxy رال کاسٹ کی قسموں میں ری سائیکلنگ کی زیادہ صلاحیت ہوتی ہے کیونکہ رال کی موصلیت کو الگ کرنا اور پروسیس کرنا مشکل ہوتا ہے۔

2) 35kv 1250kva ڈرائی ٹائپ ٹرانسفارمرز کی خصوصیات

35kv 1250kva خشک قسم کے ٹرانسفارمرز بڑے پیمانے پر استعمال کیے جاتے ہیں کیونکہ وہ تیل کی موصلیت کے بغیر کام کرتے ہیں، جو آگ کے خطرات کو نمایاں طور پر کم کرتا ہے اور عمارت میں آگ سے تحفظ کی ضروریات کو کم کرتا ہے۔ کچھ خاص ماحول میں، جیسے کہ اونچی عمارتیں، زیر زمین سہولیات، کمرشل کمپلیکس، ہسپتال، اور دیگر مقامات جہاں آگ سے حفاظت کے سخت ضابطے ہیں، 35kv 1250kva خشک قسم کے ٹرانسفارمرز اکثر ترجیحی یا لازمی انتخاب ہوتے ہیں۔

35kv 1250kva epoxy رال کاسٹ ڈرائی ٹائپ ٹرانسفارمرز نے پہلے کی موصلیت کے مواد سے وابستہ بہت سی حدود پر قابو پا لیا ہے، جن میں کم تھرمل مزاحمت اور عمر بڑھنے یا کریکنگ کے لیے حساسیت شامل ہے۔ موصلیت کی ٹیکنالوجی کی مسلسل ترقی کے ساتھ، کچھ 35kv 1250kva epoxy رال کاسٹ ڈرائی قسم کے ٹرانسفارمرز اب کلاس H حرارت کے خلاف مزاحمت کی سطح حاصل کر سکتے ہیں، جو آپریٹنگ حالات میں بہترین تھرمل کارکردگی فراہم کرتا ہے۔

روایتی 35kv 1250kva آئرن کور آئل ڈوبی ٹرانسفارمرز کے مقابلے میں، خشک قسم کے ٹرانسفارمرز کئی آپریشنل فوائد بھی پیش کرتے ہیں، جن میں تیل کے رساو کے خلاف مزاحمت، آگ کی بہتر کارکردگی، دیکھ بھال کی ضروریات میں کمی، دھول کی بہتر مزاحمت، اور نمی کی اچھی رواداری شامل ہیں۔ اس کے علاوہ، 35kv 1250kva خشک قسم کے ٹرانسفارمرز عام طور پر آپریشن کے دوران نسبتاً کم جزوی خارج ہونے والی سطح کو ظاہر کرتے ہیں۔

ساختی طور پر، 35kv 1250kva epoxy رال کاسٹ ڈرائی ٹائپ ٹرانسفارمرز بنیادی طور پر لیمینیٹڈ سلکان سٹیل کور اور epoxy رال کاسٹ وائنڈنگز پر مشتمل ہوتے ہیں۔ برقی موصلیت کو مضبوط کرنے کے لیے ہائی وولٹیج اور کم وولٹیج والی وائنڈنگز کے درمیان موصل سلنڈر نصب کیے جاتے ہیں۔ وائنڈنگ اسمبلی کو میکانکی طور پر اسپیسرز اور فاسٹننگ پرزوں کے ذریعے سپورٹ کیا جاتا ہے اور اسے اینٹی لوزنگ فیچرز کے ساتھ ڈیزائن کیا گیا ہے، جو کمپن اور تھرمل سائیکلنگ کے حالات میں قابل اعتماد طویل مدتی آپریشن کو یقینی بناتا ہے۔

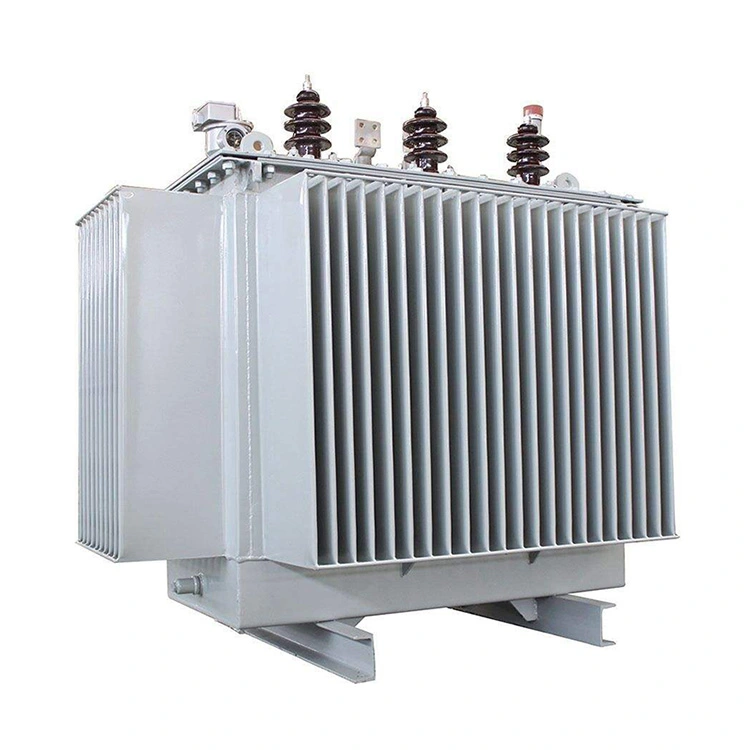

35kv 1250 Kva Iron Core Oil Immersed Transformer

تکنیکی تفصیلات:

پروڈکٹ کا نام		35kv 1250 kva آئرن کور آئل ڈوبا ہوا ٹرانسفارمر
زیادہ سے زیادہ ورکنگ وولٹیج		40.5 kV
شرح شدہ صلاحیت		1250 kva
فیز نمبر		تھری فیز
ویکٹر گروپ		Dyn11 یا Yyn0
چینجر کو تھپتھپائیں۔	قسم	لوڈ/آف لوڈ وولٹیج ریگولیشن پر
	رینج	35 kv± 2*2.5%/ 0.4 kV
کوئی لوڈنگ نقصان نہیں۔		≤ (1760 W ± 15%)
لوڈنگ نقصان (100% @ 75℃)		≤ (14670 W±15%)
رکاوٹ		6.5%±10% یا اس سے زیادہ
کوئی لوڈنگ کرنٹ نہیں۔		≤0.90%
موصلیت کی سطح		LI 200 kV/ AC 85 kV
درجہ حرارت میں اضافہ		تیل: ≤55 K; وائنڈنگ: ≤65 K
