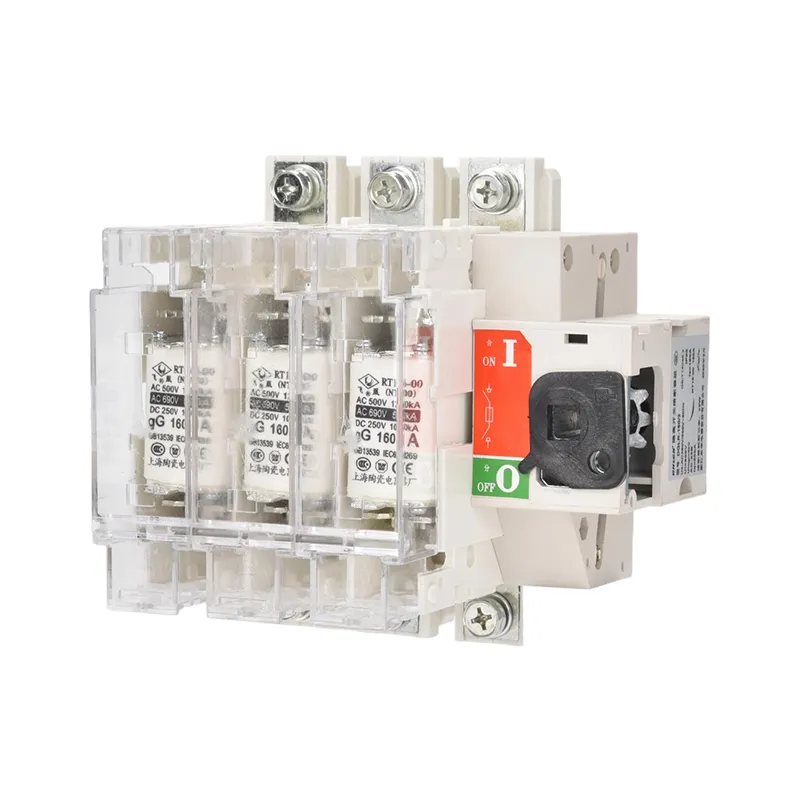

مضمون کا خلاصہ:اے سی تھری فیز فیوز آئسولیٹر سوئچ کا انتخاب کرنے کے لیے ریٹیڈ کرنٹ، فیوز کی مطابقت، قطب کی ترتیب، تنصیب کے طول و عرض، اور شارٹ سرکٹ پروٹیکشن پر غور کرنے کی ضرورت ہے۔ Wenzhou Xifa الیکٹریکل ایکوپمنٹ کمپنی، لمیٹڈ ٹرانسفارمر اسمبلیوں، برقی پینلز، اور صنعتی پاور سسٹمز کے لیے بجلی کی تقسیم کے اجزاء فراہم کرتی ہے۔ یہ گائیڈ اہم عوامل کی وضاحت کرتا ہے جو خریداروں کو مناسب ماڈل کو منتخب کرنے سے پہلے دیکھنا چاہیے۔
AC تھری فیز فیوز آئسولیٹر سوئچ کا انتخاب کرتے وقت، ہم سب سے پہلے اس کے کام کرنے والے آلات اور سرکٹ کے آپریٹنگ حالات پر غور کرتے ہیں۔ ڈسٹری بیوشن کیبنٹ، ٹرانسفارمر اسمبلیاں، اور صنعتی پاور سسٹم جیسی ایپلی کیشنز کو مختلف موجودہ درجہ بندیوں، بڑھتے ہوئے انتظامات، اور تحفظ کی خصوصیات کی ضرورت ہو سکتی ہے۔
ماڈلز کا موازنہ کرنے سے پہلے، خریداروں کو سسٹم وولٹیج، متوقع آپریٹنگ کرنٹ، لوڈ کی خصوصیات، دستیاب شارٹ سرکٹ کرنٹ، تنصیب کا ماحول، اور قطب کی مطلوبہ ترتیب کی تصدیق کرنی چاہیے۔
مثال کے طور پر، ڈسٹری بیوشن ٹرانسفارمر کے کم وولٹیج والے حصے پر نصب فیوز آئسولیٹر کو سرکٹ کی درجہ بندی اور مکمل اسمبلی کی حفاظتی اسکیم سے مماثل ہونا چاہیے۔ صرف موجودہ درجہ بندی کی بنیاد پر ماڈل منتخب کرنے سے تنصیب یا آپریشن کے دوران مطابقت کے مسائل پیدا ہو سکتے ہیں۔
دستیابی کا جائزہ لیں۔لی کنفیگریشن اےn دی اے سی تھری پی ایچase Fuse Isolator Sڈائن بeوضاحتوں کو حتمی شکل دینے سے پہلے۔
فریم کرنٹ اور فیوز ریٹیڈ کرنٹ مختلف خصوصیات کو بیان کرتے ہیں۔ فریم current شناختies tوہ موجودہ کلاس کو سوئچ کرتا ہے، جبکہ فیوز ریٹیڈ کرنٹ سے مراد نصب فیوز کی برائے نام درجہ بندی ہے۔ فیوز لازمی طور پر سوئچ کے ساتھ مطابقت رکھتا ہو اور اصل سرکٹ کی حفاظت کے لیے موزوں ہو۔
Wenzhou Xifa Electrical Equipment Co., Ltd. کی طرف سے فراہم کردہ مصنوعات کی تفصیلات کے مطابق، دستیاب فریم کی موجودہ درجہ بندی 63 A سے 630 A تک ہے۔
| فریم کرنٹ | درج کردہ فیوز ریٹنگز | فیوز سائز |
|---|---|---|
| 63 اے | 10، 20، 30، 40، 50، 63 اے | 00C |
| 160 اے | 63، 80، 100، 125، 160 اے | 0 |
| 250 اے | 160 اے; 200، 250 اے | 0; 1 |
| 400 اے | 300، 315، 400 اے | 2 |
| 630 اے | 400، 500، 630 اے | 3 |
نوٹ: یہ قدریں فراہم کردہ پروڈکٹ کے پیرامیٹرز کا خلاصہ کرتی ہیں۔ آرڈر کرنے سے پہلے ہم آہنگ فیوز کی قسم اور منتخب ماڈل کے لیے درست درجہ بندی کی تصدیق کریں۔
فیوز کا انتخاب لوڈ، کنڈکٹر کی گنجائش، اور ضروری تحفظ کوآرڈینیشن کے مطابق کیا جانا چاہیے۔ موٹر سرکٹس اور ٹرانسفارمر سرکٹس میں مختلف سٹارٹنگ کرنٹ اور فالٹ خصوصیات ہو سکتی ہیں، اس لیے فیوز کی ایک ہی درجہ بندی ہر ایپلیکیشن کے لیے مناسب نہیں ہے۔
ایک AC تھری فیز فیوز آئسولیٹر سوئچ سرکٹ آئسولیشن کو فیوز پر مبنی اوور کرنٹ پروٹیکشن کے ساتھ جوڑتا ہے۔ خریداروں کو ان افعال کا الگ سے جائزہ لینا چاہیے تاکہ یہ یقینی بنایا جا سکے کہ ڈیوائس انسٹالیشن کی ضروریات کو پورا کرتی ہے۔
اکیلے فیوز مکمل اسمبلی کی شارٹ سرکٹ کارکردگی کا تعین نہیں کرتا ہے۔ سوئچ، فیوز، کنڈکٹرز، اور اپ اسٹریم حفاظتی آلات کو ان کی درجہ بندی کی صلاحیتوں کے مطابق مربوط کیا جانا چاہیے۔ دیکھ بھال کی تنہائی کو بھی قابل اطلاق برقی حفاظتی طریقہ کار پر عمل کرنا چاہیے۔
برقی مطابقت کی جانچ کرنے کے بعد، خریداروں کو قطب کی ترتیب، بڑھتے ہوئے انتظامات، مجموعی طول و عرض، اور کنکشن کی جگہ کی تصدیق کرنی چاہیے۔ فراہم کردہ مصنوعات کی معلومات میں تین قطب اور چار قطب کنفیگریشن کے ساتھ ساتھ قابل اطلاق ماڈلز کے لیے فرنٹ ٹائپ اور سائیڈ ٹائپ انسٹالیشن کے اختیارات شامل ہیں۔
| سلیکشن آئٹم | کیا چیک کرنا ہے۔ | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| قطب کی ترتیب | تین قطب یا چار قطب ماڈل | سرکٹ اور غیر جانبدار تنہائی کی ضروریات سے میل کھاتا ہے۔ |
| چڑھنے کا انتظام | فرنٹ ٹائپ یا سائیڈ ٹائپ انسٹالیشن | پینل لے آؤٹ کے ساتھ مطابقت کو یقینی بناتا ہے۔ |
| طول و عرض | چوڑائی، اونچائی، گہرائی، اور بڑھتے ہوئے سوراخ کی پوزیشنیں۔ | وائرنگ اور ملحقہ اجزاء میں مداخلت کو روکتا ہے۔ |
| کنکشنز | کیبل یا بس بار کا انتظام اور کنڈکٹر کی ضروریات | قابل اعتماد برقی رابطوں کی حمایت کرتا ہے۔ |
مثال کے طور پر، 160 A فرنٹ ٹائپ سیریز لسٹ ڈائمینشن A کے لیے شائع شدہ ڈائمینشنز تھری پول ماڈل کے لیے 164 ملی میٹر اور فور پول ماڈل کے لیے 200 ملی میٹر ہیں۔ یہ فرق ظاہر کرتا ہے کہ خریداروں کو یہ ماننے کے بجائے کہ ایک ہی فریم کی درجہ بندی والے ماڈلز ایک جیسی طول و عرض کے حامل ہوتے ہیں درست ترتیب کے لیے ڈرائنگ کو کیوں چیک کرنا چاہیے۔
آرڈر کرنے سے پہلے، مینوفیکچرر کی جہتی ڈرائنگ کا پینل لے آؤٹ سے موازنہ کریں۔ ہینڈل آپریشن، کیبل موڑنے، برقی کلیئرنس، اور فیوز کی تبدیلی کے لیے کافی جگہ دیں۔
تکنیکی دستاویزات خریداروں کو اس بات کی تصدیق کرنے میں مدد کرتی ہیں کہ آیا کوئی پروڈکٹ پروجیکٹ کی ضروریات کو پورا کرتا ہے۔ ہم تجویز کرتے ہیں کہ ماڈل کو منظور کرنے سے پہلے پروڈکٹ ڈیٹا شیٹ، ڈائمینشنل ڈرائنگ، قابل اطلاق ٹیسٹ رپورٹس، اور ہم آہنگ فیوز معیار کی تصدیق کی درخواست کریں۔
Wenzhou Xifa الیکٹریکل ایکوپمنٹ کمپنی لمیٹڈ 0.4 kV سے 35 kV سسٹمز کے لیے پاور ڈسٹری بیوشن مصنوعات کی تحقیق، ترقی اور مینوفیکچرنگ میں مہارت رکھتی ہے۔ اس کی مصنوعات کی رینج میں ایئر سرکٹ بریکرز، مولڈ کیس سرکٹ بریکرز، کرنٹ ٹرانسفارمرز، ممکنہ ٹرانسفارمرز، بجلی کے گرنے والے اور ڈراپ آؤٹ فیوز شامل ہیں۔
Yueqing اکنامک ڈویلپمنٹ زون، Zhejiang، China میں واقع یہ کمپنی Conso Electrical Science and Technology Co., Ltd. کی ایک برانچ کمپنی ہے، جس نے 2006 سے ڈسٹری بیوشن ٹرانسفارمرز، کمپیکٹ سب سٹیشنز، اور ویکیوم سرکٹ بریکرز تیار کیے ہیں۔
کمپنی کا کہنا ہے کہ اس کی مصنوعات ISO 9001 کوالٹی مینجمنٹ اور ISO 14001 ماحولیاتی انتظام کے نظام کے تحت تیار کی جاتی ہیں، اور متعلقہ تکنیکی وضاحتیں CE اور UL کی ضروریات کو پورا کرتی ہیں۔ خریداروں کو مخصوص ماڈل کی تعمیل کی حیثیت کی تصدیق کے لیے قابل اطلاق سرٹیفکیٹس یا ٹیسٹ رپورٹس کی درخواست کرنی چاہیے۔
دیگر خریداری کے تحفظات میں اسپیئر فیوز کی دستیابی، انسٹالیشن گائیڈنس، لیڈ ٹائم، اور بعد از فروخت تکنیکی مدد شامل ہیں۔ یہ تفصیلات کمیشننگ اور دیکھ بھال کو متاثر کر سکتی ہیں، خاص طور پر جب سوئچ ایک بڑی برقی تقسیم اسمبلی کا حصہ بنتا ہے۔
پروڈکٹ کی تفصیلات کے لیے، اے سی تھری فیز فیوز آئسولیٹر سوئچ پروڈکٹ کا صفحہ دیکھیں یا وینزو زیفا الیکٹریکل ایکوپمنٹ کمپنی، لمیٹڈ سے رابطہ کریں۔
ایک AC تھری فیز فیوز آئسولیٹر سوئچ کا استعمال تھری فیز AC سرکٹ کو الگ کرنے اور مطابقت پذیر کم وولٹیج ڈسٹری بیوشن سسٹم میں فیوز پر مبنی اوور کرنٹ تحفظ فراہم کرنے کے لیے کیا جاتا ہے۔ عام ایپلی کیشنز میں تقسیم کی الماریاں، ٹرانسفارمر اسمبلیاں، اور صنعتی بجلی کی تنصیبات شامل ہیں۔
سرکٹ ڈیزائن کرنٹ، کنڈکٹر کی وسعت، بوجھ کی خصوصیات، اور خرابی کے حالات کو چیک کریں۔ پھر مطلوبہ تحفظ کوآرڈینیشن اور قابل اطلاق برقی معیارات کی بنیاد پر ایک ہم آہنگ سوئچ فریم اور فیوز کی درجہ بندی کا انتخاب کریں۔
فریم کرنٹ سوئچ کی کرنٹ کلاس کی نشاندہی کرتا ہے، جبکہ فیوز ریٹیڈ کرنٹ انسٹال فیوز کی برائے نام کرنٹ ریٹنگ کی نشاندہی کرتا ہے۔ منتخب شدہ فیوز سوئچ کے ساتھ ہم آہنگ اور سرکٹ کی حفاظت کے لیے موزوں ہونا چاہیے۔
انتخاب سرکٹ کی ترتیب پر منحصر ہے اور کیا غیر جانبدار تنہائی کی ضرورت ہے۔ سسٹم کے ڈیزائن، ارتھنگ اسکیم، اور انسٹالیشن کے قابل اطلاق قوانین کے خلاف پول کے انتظام کی تصدیق کریں۔
صرف اس صورت میں جب مخصوص ڈیوائس کو مطلوبہ سوئچنگ ڈیوٹی کے لیے درجہ بندی کیا گیا ہو۔ مینوفیکچرر کی آپریٹنگ ریٹنگز اور استعمال کے زمرے کو چیک کریں بجائے اس کے کہ یہ فرض کر لیں کہ ہر الگ تھلگ عام لوڈ کرنٹ میں خلل ڈال سکتا ہے۔
سسٹم وولٹیج، درکار موجودہ درجہ بندی، فیوز کی تفصیلات، قطب کی ترتیب، بڑھتے ہوئے انتظام، تنصیب کے طول و عرض، مقدار، اور قابل اطلاق معیارات فراہم کریں۔ سنگل لائن ڈایاگرام یا پینل ڈرائنگ مصنوعات کی مطابقت کی تصدیق میں مدد کر سکتی ہے۔
AC تھری فیز فیوز آئسولیٹر سوئچ کا انتخاب کرنے کے لیے برقی ریٹنگز، فیوز کی خصوصیات، تنصیب کے طول و عرض، اور آپریٹنگ حالات کا بغور جائزہ لینے کی ضرورت ہے۔ آرڈر دینے سے پہلے ان تفصیلات کو چیک کرنے سے انسٹالیشن کی تبدیلیوں کو کم کرنے میں مدد ملتی ہے اور ڈسٹری بیوشن سسٹم کے اندر قابل اعتماد آپریشن کو سپورٹ کیا جاتا ہے۔ Wenzhou Xifa الیکٹریکل آلات کمپنی، لمیٹڈ مصنوعات کی معلومات اور تکنیکی مدد فراہم کرتا ہے تاکہ صارفین کو ان کی ایپلی کیشنز کے لیے موزوں کنفیگریشنز کی شناخت میں مدد ملے۔
