زیرو سیکوئنس سی ٹی کرنٹ ٹرانسفارمر ڈونٹ کی قسم گراؤنڈ فالٹ کے تحفظ کو کیسے بہتر بناتی ہے

مضمون کا خلاصہ: A زیرو تسلسل CT کرنٹ ٹرانسفارمر ڈونٹ کی قسمبجلی کے نظام میں زمینی نقائص، رساو کے کرنٹ، اور موصلیت کی اسامانیتاوں کا پتہ لگانے کے لیے ایک اہم سینسنگ جزو ہے۔ کنڈکٹرز کے ارد گرد ٹورائیڈل کور کے ساتھ، یہ اس وقت پیدا ہونے والے بقایا کرنٹ کا پتہ لگا سکتا ہے جب فیز کرنٹ کا ویکٹر کا مجموعہ اب صفر نہ ہو۔ یہ مضمون اس کے آپریٹنگ اصول، تعمیر، تکنیکی خصوصیات، ایپلی کیشنز، انتخاب کے تحفظات اور جدید پاور پروٹیکشن سسٹمز کے لیے قابل اعتماد مینوفیکچرنگ کوالٹی کے معاملات کی وضاحت کرتا ہے۔

مندرجات کا جدول

1. زیرو سیکوینس سی ٹی کرنٹ ٹرانسفارمر ڈونٹ کی قسم کیا ہے؟
2. ڈونٹ کی قسم زیرو ترتیب CT کیسے کام کرتا ہے؟
3. کلیدی تعمیراتی خصوصیات کیا ہیں؟
4. خریداروں کو کن تکنیکی تفصیلات پر غور کرنا چاہئے؟
5. زیرو سیکوئنس سی ٹی عام طور پر کہاں استعمال ہوتا ہے؟
6. آپ کو صحیح صفر ترتیب CT کا انتخاب کیسے کرنا چاہیے؟
7. اہم فوائد کیا ہیں؟
8. زیرو سیکوینس سی ٹی کرنٹ ٹرانسفارمر ڈونٹ کی قسم کے بارے میں اکثر پوچھے گئے سوالات
9. نتیجہ

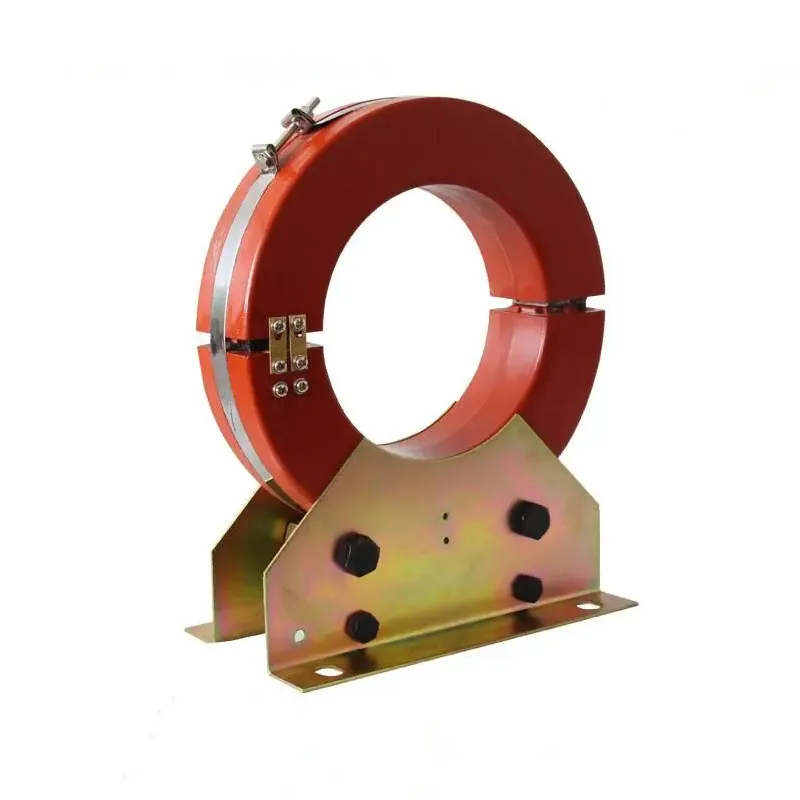

زیرو سیکوینس سی ٹی کرنٹ ٹرانسفارمر ڈونٹ کی قسم کیا ہے؟

الیکٹریکل انجینئرز اور پاور ڈسٹری بیوشن پروفیشنلز کے لیے، خرابیوں کی نشاندہی کرنے کے لیے درست بقایا کرنٹ کا پتہ لگانا ضروری ہے اس سے پہلے کہ وہ آلات کو پہنچنے والے نقصان، آگ کے خطرات، یا بجلی کی غیر متوقع رکاوٹوں میں بدل جائیں۔ اےزیرو تسلسل CT کرنٹ ٹرانسفارمر ڈونٹ کی قسمخاص طور پر اس مقصد کے لیے ڈیزائن کیا گیا ہے۔

ایک روایتی کرنٹ ٹرانسفارمر کے برعکس جو بنیادی طور پر انفرادی کنڈکٹر کے ذریعے بہنے والے کرنٹ کی پیمائش کرتا ہے، ایک صفر ترتیب CT اپنے ٹورائیڈل کور سے گزرنے والے متعدد کنڈکٹرز کے مشترکہ مقناطیسی اثر کی نگرانی کرتا ہے۔ عام تھری فیز حالات میں، فیز کرنٹ کا ویکٹر کا مجموعہ تقریباً صفر ہوتا ہے۔ جب رساو یا زمینی خرابی واقع ہوتی ہے تو، ایک عدم توازن پیدا ہوتا ہے، جس سے ایک قابل پیمائش صفر تسلسل پیدا ہوتا ہے۔

کی طرف سے فراہم کی مصنوعات کی معلومات کے مطابقXiFa، اس کا صفر ترتیب CT ٹورائیڈل کور اور سیکنڈری وائنڈنگ کا استعمال کرتا ہے اور اسے ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جس میں گراؤنڈ فالٹ پروٹیکشن، لیکیج کرنٹ کا پتہ لگانے، موصلیت کی نگرانی، اور ریلے پروٹیکشن شامل ہیں۔ پروڈکٹ 50 ہرٹز پاور سسٹمز اور مختلف نیوٹرل پوائنٹ کنفیگریشنز کے لیے موزوں ہے۔

زیرو سیکوینس CT کرنٹ ٹرانسفارمر ڈونٹ کی قسم کی تلاش کرنے والے خریداروں کے لیے، ماڈل کو منتخب کرنے سے پہلے برقی اصول اور جسمانی تعمیر دونوں کو سمجھنا ضروری ہے۔

ڈونٹ کی قسم زیرو ترتیب CT کیسے کام کرتا ہے؟

آپریٹنگ اصول CT یپرچر سے گزرنے والے موصلوں کے مقناطیسی توازن پر مبنی ہے۔ صحت مند تھری فیز سرکٹ میں، کرنٹ عام طور پر ایک دوسرے کو متوازن رکھتے ہیں، اس لیے ٹورائیڈل کور کے اندر نتیجے میں مقناطیسی بہاؤ بہت چھوٹا رہتا ہے۔

جب موصلیت کی ناکامی یا زمینی رساو واقع ہوتا ہے، تو کرنٹ کا کچھ حصہ زمین کی طرف غیر ارادی راستہ اختیار کرتا ہے۔ اس لیے موجودہ توازن بگڑ گیا ہے۔ اس کے نتیجے میں بقایا مقناطیسی بہاؤ ایک ثانوی سگنل پیدا کرتا ہے جو حفاظتی ریلے، نگرانی کے آلے، یا دیگر کنٹرول آلات میں منتقل کیا جا سکتا ہے۔

پتہ لگانے کے آسان عمل کو اس طرح سمجھا جا سکتا ہے:

1. فیز کنڈکٹر ٹورائیڈل سی ٹی کور سے گزرتے ہیں۔
2. CT مسلسل مشترکہ مقناطیسی میدان کو محسوس کرتا ہے۔
3. موجودہ عدم توازن صفر تسلسل کرنٹ پیدا کرتا ہے۔
4. ثانوی وائنڈنگ ایک متعلقہ برقی سگنل پیدا کرتی ہے۔
5. تحفظ کا نظام سگنل کا اندازہ کرتا ہے۔
6. اگر پہلے سے طے شدہ تحفظ کی حد سے تجاوز کر جاتا ہے، تو ریلے ایک الارم یا سرکٹ میں رکاوٹ شروع کر سکتا ہے۔

یہ انتظام نسبتاً چھوٹے بقایا دھاروں کا پتہ لگانے کے لیے ایک عملی طریقہ فراہم کرتا ہے بغیر ہر فرد کنڈکٹر پر روایتی CT کی ضرورت کے۔

کلیدی تعمیراتی خصوصیات کیا ہیں؟

ڈونٹ قسم کے صفر ترتیب CT کی کارکردگی کا انحصار اس کے مقناطیسی کور، وائنڈنگ، موصلیت کا نظام، انکلوژر، اور مینوفیکچرنگ کی درستگی پر ہوتا ہے۔ XiFa کا کہنا ہے کہ اس کی مصنوعات استعمال کرتی ہے۔آکسیجن سے پاک تانبے کے انامیلڈ تارمقناطیسی کور کے لئے سمیٹ اور اعلی پارگمیتا سلکان اسٹیل شیٹس کے لئے۔ ان مادی انتخاب کا مقصد برقی چالکتا، مکینیکل طاقت، اور چھوٹے صفر ترتیب والے دھاروں کی حساسیت کو سپورٹ کرنا ہے۔

Toroidal مقناطیسی کور

سرکلر کور موصل کے گرد ایک بند مقناطیسی راستہ بناتا ہے۔ اعلی مقناطیسی پارگمیتا CT کو نسبتاً چھوٹے بقایا دھاروں کا مؤثر جواب دینے میں مدد کرتا ہے۔

سیکنڈری سمیٹنا

ثانوی وائنڈنگ پتہ لگائے گئے مقناطیسی بہاؤ کو تحفظ اور نگرانی کے آلات کے لیے قابل استعمال برقی سگنل میں بدل دیتی ہے۔ سمیٹنے کا معیار براہ راست سگنل کی مستقل مزاجی اور طویل مدتی وشوسنییتا کو متاثر کرتا ہے۔

موصلیت اور انکیپسولیشن

مصنوعات کے ڈھانچے میں ایپوکسی رال یا سلیکون ربڑ ہاؤسنگ شامل ہوسکتی ہے۔ اس طرح کے تحفظ سے نمی اور ماحولیاتی آلودگی کے خلاف مزاحمت کو بہتر بنانے میں مدد ملتی ہے، جو کہ بجلی کی تقسیم کے ماحول میں خاص طور پر اہم ہے۔

ٹھوس کور اور اسپلٹ کور آپشنز

تنصیب کی ضروریات مختلف ہو سکتی ہیں۔ ٹھوس کور ڈیزائن میں عام طور پر کنکشن سے پہلے کیبلز کو CT سے گزرنے کی ضرورت ہوتی ہے، جب کہ اسپلٹ کور کنفیگریشنز ریٹروفٹ پروجیکٹس کے لیے کارآمد ثابت ہو سکتی ہیں جہاں موجودہ کنڈکٹرز کو منقطع کرنا ناپسندیدہ ہے۔

خریداروں کو کن تکنیکی تفصیلات پر غور کرنا چاہئے؟

CT کا انتخاب کبھی بھی صرف جسمانی قطر پر منحصر نہیں ہونا چاہیے۔ برقی مطابقت، ریلے کی ضروریات، کنڈکٹر کا انتظام، اور تنصیب کے حالات سب کا ایک ساتھ جائزہ لیا جانا چاہیے۔

مینوفیکچرر کی شائع کردہ تفصیلات میں متعدد LXK ماڈلز کی فہرست دی گئی ہے، بشمول Φ80، Φ100، Φ120، Φ150، Φ180، Φ220، اور Φ240 ورژن، مختلف ریلے، کنکشن، اسکیل ویلیو، اور بنیادی موجودہ امتزاج کے ساتھ۔ خریداروں کو آرڈر دینے سے پہلے مینوفیکچرر کے ساتھ عین مطابق ترتیب کی تصدیق کرنی چاہیے۔

زیرو سیکوئنس سی ٹی عام طور پر کہاں استعمال ہوتا ہے؟

بقایا کرنٹ کا پتہ لگانے کی صلاحیت اس قسم کی CT کو برقی تحفظ کی ایپلی کیشنز کی وسیع رینج میں مفید بناتی ہے۔ اسے تحفظ کے نظام میں ضم کیا جا سکتا ہے جہاں رساو یا زمینی خرابیوں کا جلد پتہ لگانا ضروری ہے۔

• زمینی غلطی سے تحفظ:زمین کی خرابیوں سے وابستہ بقایا کرنٹ کا پتہ لگاتا ہے۔
• رساو موجودہ نگرانی:غیر معمولی موجودہ راستوں کی شناخت میں مدد کرتا ہے۔
• موصلیت کی نگرانی:بگڑتے ہوئے موصلیت کے حالات کی شناخت کی حمایت کرتا ہے۔
• بجلی کی تقسیم کے نظام:تحفظ ریلے کے لیے بقایا موجودہ معلومات فراہم کرتا ہے۔
• اسمارٹ گرڈز:ذہین نگرانی اور تحفظ کے نظام میں ضم کیا جا سکتا ہے.
• صنعتی سامان:برقی آلات کی نگرانی میں مدد کرتا ہے جہاں مسلسل غلطی کا پتہ لگانے کی ضرورت ہوتی ہے۔
• برقی نیٹ ورکس کی تعمیر:بجلی کی حفاظت اور تقسیم کے تحفظ کی حمایت کرتا ہے۔
• ریل ٹرانزٹ سسٹم:خصوصی برقی نگرانی کے نظام میں شامل کیا جا سکتا ہے.

XiFa خاص طور پر اپنے زیرو سیکوینس CT پروڈکٹس کے لیے ایپلی کیشن کے شعبوں میں سمارٹ گرڈز، ریل ٹرانزٹ، بلڈنگ برقی نظام، اور صنعتی آلات کی نگرانی کی نشاندہی کرتا ہے۔

آپ کو صحیح صفر ترتیب CT کا انتخاب کیسے کرنا چاہیے؟

پروکیورمنٹ ٹیموں کے لیے، صحیح ماڈل کو منتخب کرنے میں صرف سب سے بڑے دستیاب کور کو منتخب کرنے سے زیادہ شامل ہے۔ ایک منظم تشخیص مطابقت کے مسائل کو کم کر سکتا ہے اور تنصیب کی کارکردگی کو بہتر بنا سکتا ہے۔

1. کیبل کا انتظام چیک کریں۔کنڈکٹرز کی تعداد اور ترتیب کی تصدیق کریں جو CT یپرچر سے گزریں گے۔
2. مطلوبہ یپرچر کی پیمائش کریں۔یقینی بنائیں کہ اندرونی قطر موجودہ کیبلز کے لیے کافی کلیئرنس فراہم کرتا ہے۔
3. حفاظتی ریلے کی تصدیق کریں۔CT آؤٹ پٹ اور ریلے کی خصوصیات ہم آہنگ ہونی چاہئیں۔
4. بجلی کے نظام کی تصدیق کریں۔فریکوئنسی، غیر جانبدار کنفیگریشن، گراؤنڈنگ کا طریقہ، اور سسٹم کی دیگر ضروریات کو چیک کریں۔
5. تنصیب کے ماحول کا اندازہ کریں۔نمی، آلودگی، درجہ حرارت، اور تنصیب کی دستیاب جگہ مناسب تعمیر کو متاثر کر سکتی ہے۔
6. ریٹروفٹ کی ضروریات پر غور کریں۔جب موجودہ کیبلز کو آسانی سے منقطع نہیں کیا جاسکتا ہے تو اسپلٹ کور ڈیزائن زیادہ سہولت فراہم کرسکتے ہیں۔
7. کارخانہ دار کے معیار کا جائزہ لیں۔بلک پروکیورمنٹ سے پہلے بنیادی مواد، سمیٹنے والے مواد، موصلیت، جانچ کے طریقہ کار، اور مینوفیکچرنگ کی مستقل مزاجی پر غور کیا جانا چاہیے۔

چین کے مینوفیکچرر یا سپلائر سے حاصل کرنے والے بین الاقوامی خریداروں کے لیے، خریداری سے پہلے تکنیکی دستاویزات اور ماڈل کی تصدیق حاصل کی جانی چاہیے۔ یہ خاص طور پر اہم ہے جب CT کو ایک بڑے تحفظ کے نظام میں ضم کیا جائے گا۔

اہم فوائد کیا ہیں؟

ایک مناسب طریقے سے منتخب کردہ ڈونٹ ٹائپ صفر ترتیب CT برقی تحفظ کے نظام کے لیے کئی عملی فوائد فراہم کر سکتا ہے:

• اعلی حساسیت:ایک مناسب مقناطیسی کور چھوٹی بقایا دھاروں کا پتہ لگانے میں مدد کر سکتا ہے۔
• کمپیکٹ ڈھانچہ:ٹورائیڈل کنفیگریشن موجودہ کنڈکٹرز کے ارد گرد مؤثر طریقے سے فٹ ہو سکتی ہے۔
• غیر دخل اندازی سینسنگ:کرنٹ کا پتہ لگانا سرکٹ کے ساتھ سیریز میں پرائمری وائنڈنگ رکھے بغیر حاصل کیا جاتا ہے۔
• تحفظ انضمام:ثانوی سگنل پروٹیکشن ریلے اور نگرانی کے آلات سے منسلک ہو سکتے ہیں۔
• لچکدار تنصیب:دستیاب تعمیراتی اختیارات مختلف تنصیب کے منظرناموں کو ایڈجسٹ کر سکتے ہیں۔
• درخواست کی وسیع رینج:صنعتی، تجارتی، بنیادی ڈھانچے، اور بجلی کی تقسیم کے ماحول کے لیے موزوں ہے۔

XiFa کا پروڈکٹ ڈیزائن ٹورائیڈل کور کو ثانوی وائنڈنگ اور حفاظتی رہائش کے ساتھ جوڑتا ہے، جبکہ بیان کردہ مواد کا انتخاب چالکتا، مکینیکل طاقت، اور مقناطیسی حساسیت پر زور دیتا ہے۔

زیرو سیکوینس سی ٹی کرنٹ ٹرانسفارمر ڈونٹ کی قسم کے بارے میں اکثر پوچھے گئے سوالات

زیرو سیکوینس سی ٹی کرنٹ ٹرانسفارمر ڈونٹ کی قسم کس کے لیے استعمال ہوتی ہے؟

یہ بنیادی طور پر زمینی خرابیوں، رساو کے کرنٹ، اور موصلیت کے مسائل کی وجہ سے صفر ترتیب یا بقایا کرنٹ کا پتہ لگانے کے لیے استعمال ہوتا ہے۔ نتیجے میں سگنل تحفظ ریلے یا نگرانی کے آلات کو فراہم کیا جا سکتا ہے.

ڈونٹ ٹائپ سی ٹی زمینی خرابی کا کیسے پتہ لگاتا ہے؟

کنڈکٹر ٹورائیڈل کور سے گزرتے ہیں۔ متوازن حالات میں، ان کے مقناطیسی اثرات بڑی حد تک منسوخ ہو جاتے ہیں۔ زمینی فالٹ عدم توازن پیدا کرتا ہے، بقایا مقناطیسی بہاؤ پیدا کرتا ہے جسے CT ثانوی برقی سگنل میں تبدیل کرتا ہے۔

کون سے بنیادی سائز دستیاب ہیں؟

حوالہ شدہ XiFa پروڈکٹ کی معلومات LXK ماڈلز کو Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, اور Φ240 کنفیگریشنز کے ساتھ درج کرتی ہے۔ منتخب ماڈل اور تحفظ کی درخواست کے مطابق درست وضاحتیں تصدیق کی جانی چاہئیں۔

کیا صفر ترتیب CT کو ریٹروفٹ پروجیکٹس کے لیے استعمال کیا جا سکتا ہے؟

جی ہاں ٹھوس کور اور اسپلٹ کور ڈھانچے مختلف تنصیب کی ضروریات کو پورا کرتے ہیں۔ اسپلٹ کور ڈیزائن فائدہ مند ہو سکتا ہے جہاں موجودہ کیبلز کو انسٹالیشن کے دوران منقطع نہیں کیا جا سکتا۔

کوٹیشن کی درخواست کرتے وقت مجھے کیا فراہم کرنا چاہیے؟

پروکیورمنٹ ٹیموں کو مثالی طور پر مطلوبہ کور اپرچر، سسٹم فریکوئنسی، کنڈکٹر کا انتظام، ریلے ماڈل، کنکشن کا طریقہ، بنیادی موجودہ ضروریات، تنصیب کا ماحول اور مقدار فراہم کرنی چاہیے۔ یہ تفصیلات فراہم کرنے سے چین کے مینوفیکچرر یا سپلائر کو زیادہ مؤثر طریقے سے مطابقت پذیر کنفیگریشن کی تجویز کرنے میں مدد ملتی ہے۔

نتیجہ

A زیرو تسلسل CT کرنٹ ٹرانسفارمر ڈونٹ کی قسمبقایا کرنٹ کا پتہ لگانے کے لیے ایک مرکوز اور عملی نقطہ نظر فراہم کرتا ہے، جو اسے زمینی خرابی کے تحفظ، رساو کی نگرانی، موصلیت کی نگرانی، اور ذہین برقی تحفظ کے لیے قیمتی بناتا ہے۔ اس کا ٹورائیڈل کور، سیکنڈری وائنڈنگ، موصلیت کا ڈھانچہ، اور انسٹالیشن کنفیگریشن سسٹم کی کارکردگی کو متاثر کرتی ہے۔ XiFa کی شائع شدہ مصنوعات کی معلومات ہائی پارگمیبلٹی سلکان اسٹیل، آکسیجن فری کاپر اینامیلڈ وائر، ایک سے زیادہ LXK کور سائز، اور 50 Hz پاور سسٹم کے ساتھ مطابقت کو نمایاں کرتی ہے۔

اگر آپ ایک قابل اعتماد سورسنگ کر رہے ہیںزیرو تسلسل CT کرنٹ ٹرانسفارمر ڈونٹ کی قسمبجلی کی تقسیم کے نئے منصوبے، تحفظ کے نظام، یا ریٹروفٹ ایپلی کیشن کے لیے،ہم سے رابطہ کریں۔XiFa پر اپنی تکنیکی ضروریات، ماڈل کے انتخاب، اور کوٹیشن پر بات کرنے کے لیے۔ اپنے سسٹم کے پیرامیٹرز کو پیشگی فراہم کرنے سے پروڈکٹ کے ملاپ اور خریداری کو تیز کرنے میں مدد مل سکتی ہے۔
