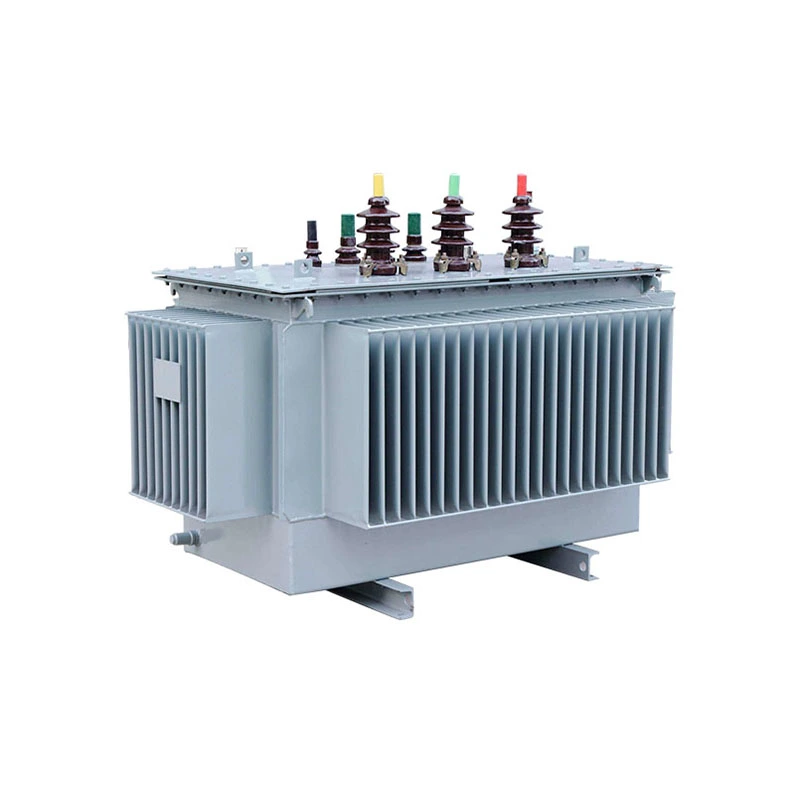

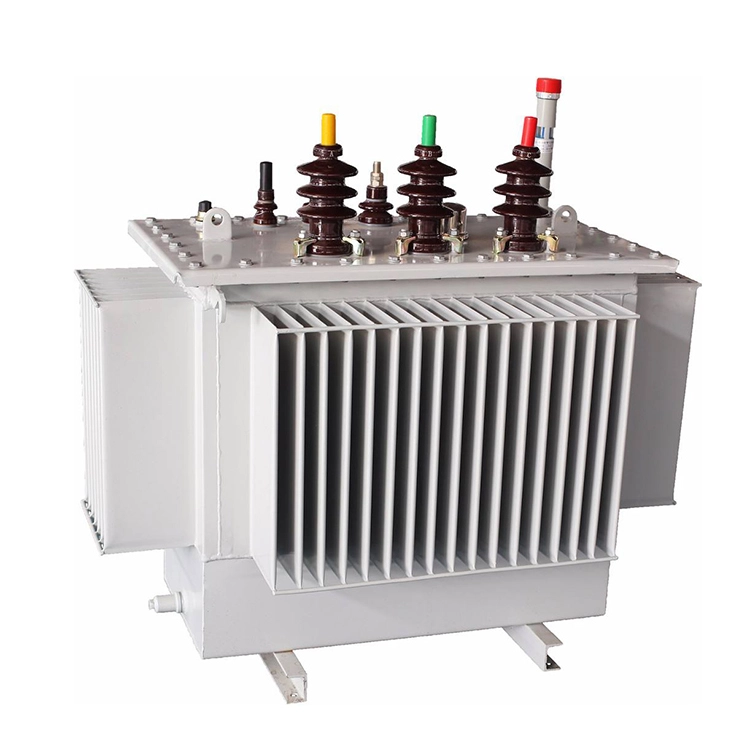

پول ماونٹڈ ڈسٹری بیوشن ٹرانسفارمر 200kva

یہ پول ماؤنٹڈ ڈسٹری بیوشن ٹرانسفارمر 200kva بنیادی طور پر تین فیز ڈیزائن کو اپناتا ہے۔ روایتی ریٹیڈ وولٹیج کے امتزاج میں 10/0.4kV، 11/0.4kV، 11/0.433kV، 22/0.433kV، 33/0.4kV، وغیرہ شامل ہیں، جو مختلف علاقائی پاور گرڈز کے لیے موزوں مختلف اختیارات کا احاطہ کرتے ہیں۔ یہ سامان معیاری طور پر بغیر کسی پرجوش وولٹیج ریگولیشن سے لیس ہے، جس کی وولٹیج ریگولیشن رینج ±5% یا ±2×2.5% ہے۔ کنکشن گروپ کو Dyn11 یا Yyn0 کے طور پر منتخب کیا جا سکتا ہے۔

50Hz حالات کے تحت، 10kV ہائی وولٹیج سائیڈ پر ریٹیڈ کرنٹ تقریباً 11.55A ہے، 11kV ہائی وولٹیج سائیڈ پر یہ تقریباً 10.50A ہے، اور 0.4kV کم وولٹیج سائیڈ پر ریٹیڈ کرنٹ تقریباً 2.68A ہے۔ روایتی شارٹ سرکٹ کی رکاوٹ 4% ہے۔ ایک ہی وقت میں، یہ وولٹیج، کنکشن گروپ، وغیرہ کے لیے صارف کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے۔ توانائی کی کارکردگی کو عام نقصان، کم نقصان، اور بے ساختہ مرکب سیریز کی مصنوعات سے منتخب کیا جا سکتا ہے۔

تکنیکی پیرامیٹر:

فوائد:

کیا پول ماؤنٹڈ ڈسٹری بیوشن ٹرانسفارمر 200kva اور پیڈ ماؤنٹڈ ٹائپ کے درمیان کوئی فرق ہے؟

1. پول پر نصب ڈسٹری بیوشن ٹرانسفارمر 200kva کو زمین سے ایک مخصوص اونچائی پر یوٹیلیٹی پول پر فکس کیا گیا ہے۔ یہ قیمتی زمینی وسائل پر قبضہ نہیں کرتا اور زمینی جگہ پر اس کا بہت کم اثر پڑتا ہے۔ پیڈ ماونٹڈ ٹرانسفارمر کو کنکریٹ کی بنیاد پر رکھا جاتا ہے، جس کے لیے ایک مخصوص جگہ کی ضرورت ہوتی ہے۔

2۔چونکہ یہ ہوا میں معلق ہے، اس لیے لوگوں اور جانوروں کے اس سے رابطے میں آنے کا امکان کم ہوتا ہے، جس سے یہ نسبتاً زیادہ محفوظ ہوتا ہے۔ تاہم اس کے باوجود گزرتے وقت ضرورت سے زیادہ گھبرانے کی ضرورت نہیں۔ عام فاصلہ برقرار رکھنا کافی ہے۔ پیڈ ماونٹڈ ٹرانسفارمر نسبتاً چھپے انداز میں نصب کیا گیا ہے۔

3. ہر ایک ٹرانسفارمر میں بجلی کی فراہمی کی حد محدود ہوتی ہے، عام طور پر 5 kVA سے 167 kVA تک ہوتی ہے۔ یہ بنیادی طور پر ایک لائن پر صارفین کی ایک چھوٹی تعداد کو بجلی کی فراہمی کے لیے استعمال کیا جاتا ہے۔ تاہم، پیڈ ماونٹڈ ٹرانسفارمر کی صلاحیت نسبتاً زیادہ ہے، جس کی گنجائش 75 kVA سے 3000 kVA ہے۔

4. زیر زمین دفن کیے گئے سامان کے مقابلے میں، اس اوور ہیڈ کی تنصیب کا طریقہ کم مواد کی لاگت اور تعمیراتی دشواری کا حامل ہے۔ یہ ایک بہت ہی اقتصادی اور عملی بجلی کی فراہمی کا حل ہے۔

5. قطب پر نصب ڈسٹری بیوشن ٹرانسفارمر 200kva عام طور پر ایک بیلناکار آئل ٹینک ہوتا ہے، جو موصلیت اور گرمی کی کھپت کے لیے کولنگ آئل سے بھرا ہوتا ہے۔ سب سے اوپر ہائی وولٹیج کنکشن ٹرمینل ہے، اور نیچے کم وولٹیج کنکشن ٹرمینل ہے۔ ڈیزائن بہت کمپیکٹ ہے. حفاظت کو یقینی بنانے کے لیے، یہ اکثر بجلی گرنے اور شارٹ سرکٹ کو روکنے کے لیے بجلی گرانے والوں اور فیوز کو مربوط کرتا ہے۔

پول ماونٹڈ ٹرانسفارمرز کے اہم حصے

فرنٹ ماؤنٹنگ ٹائپ LV DB

پول لائن ہارڈ ویئر

پول ماونٹڈ ٹرانسفارمر

سائیڈ ماؤنٹنگ ٹائپ LV DB

سازوسامان کی پیداوار

ورق سمیٹنے والی مشین

آئل فلنگ یونٹ

ٹرانسفارمر اوون اور کاسٹنگ یونٹ

ٹرانسفارمر اوون

جانچ کا مرکز

پروسیسنگ میں ٹرانسفارمرز

ٹرانسفارمر خشک ہونے میں

وائنڈنگ 2 میں ٹرانسفارمر

وائنڈنگ میں ٹرانسفارمر

ٹرانسفرمر اسمبل میں ہے۔
