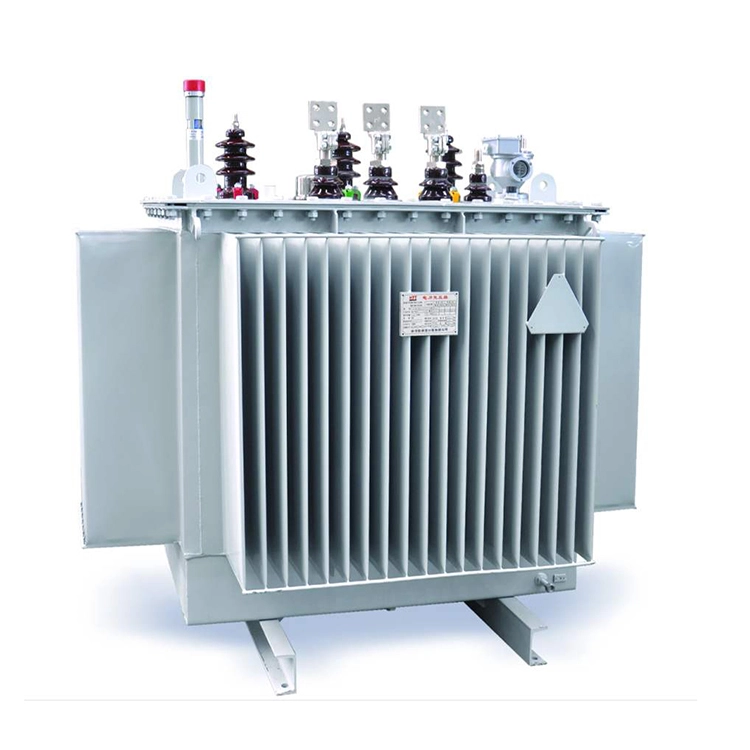

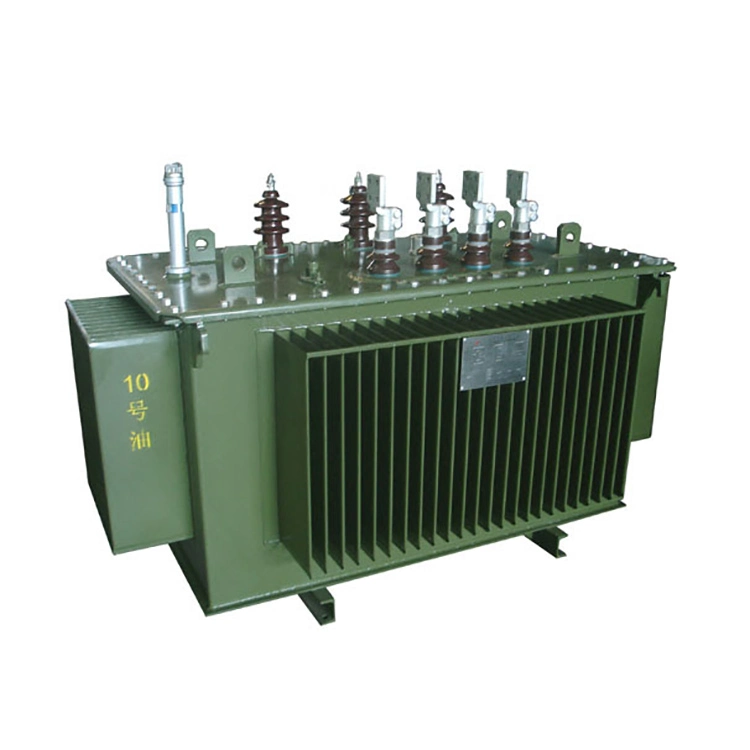

100 Kva ڈسٹری بیوشن 13.8 Kv پول ٹرانسفارمرز

یہ 100 kva ڈسٹری بیوشن 13.8 kv پول ٹرانسفارمر 100 kVA کی درجہ بندی کی گنجائش رکھتا ہے۔ پرائمری سائیڈ وولٹیج 13800V (ڈیلٹا کنکشن میں) ہے، اور سیکنڈری سائیڈ وولٹیج 120/240V، 240/480V یا دیگر حسب ضرورت وولٹیج ہو سکتا ہے۔ اس ٹرانسفارمر کو تین فیز پاور گرڈ سسٹم سے منسلک کیا جا سکتا ہے تاکہ ڈسٹری بیوشن سسٹم کو کم وولٹیج کی بجلی فراہم کی جا سکے۔

ہائی وولٹیج کے چینی مٹی کے برتن کی بشنگز کا استعمال کرتے ہوئے، 100 kva ڈسٹری بیوشن 13.8 kv پول ٹرانسفارمر کے پرائمری سائیڈ میں ڈبل بشنگ ہوتی ہے، اور سیکنڈری سائیڈ میں تین جھاڑیاں ہوتی ہیں۔ اوور ہیڈ ڈسٹری بیوشن ٹرانسفارمر کاپر وائنڈنگز اور اورینٹڈ سلکان سٹیل کور استعمال کرتا ہے، جس میں ایک کوائل اور دو لوہے کے کور کڑے ہوتے ہیں۔ پرائمری سائیڈ اور سیکنڈری سائیڈ پر ٹن چڑھائے ہوئے ٹرمینلز کو کاپر یا ایلومینیم کنڈکٹرز سے جوڑا جا سکتا ہے۔

ایک پیشہ ور ڈسٹری بیوشن ٹرانسفارمر کے طور پر، 100 Kva ڈسٹری بیوشن 13.8 Kv پول ٹرانسفارمرز توانائی کی بچت کوائل کور ڈیزائن کو اپناتا ہے، جو نہ صرف آپریشن کے استحکام کو یقینی بناتا ہے بلکہ توانائی کی کھپت کو مؤثر طریقے سے کم کرتا ہے۔ جدید ٹیکنالوجی کے ساتھ تیار کیا گیا، یہ پول ٹائپ ڈسٹری بیوشن ٹرانسفارمر طویل عرصے تک قابل اعتماد اور طویل سروس کی زندگی کو یقینی بناتا ہے۔

ہر ڈیوائس کو سخت جامع قبولیت کے امتحانات سے گزرنا پڑا ہے، اور ہم نے 10 سال سے زائد عرصے سے صفر ناکامی کی شرح کا ریکارڈ برقرار رکھا ہے۔ دریں اثنا، 100 kva ڈسٹری بیوشن 13.8 kv پول ٹرانسفارمر IEC، ANSI اور دیگر بڑے بین الاقوامی معیارات کی تعمیل کرتا ہے، عالمی پاور گرڈ سسٹم کے ساتھ مطابقت کو یقینی بناتا ہے۔

تکنیکی پیرامیٹر:

سوال: 100 kva ڈسٹری بیوشن 13.8 kv پول ٹرانسفارمر کے لیے، ماڈل کا انتخاب کرتے وقت اور انسٹالیشن کرتے وقت، دیہی یا دور دراز کے علاقے کے پاور گرڈز کی قابل اعتماد ضروریات کو پورا کرنے کے لیے فیوز، لائٹنگ آریسٹرز اور گراؤنڈنگ پروٹیکشن کی مخصوص کنفیگریشنز کا تعین کیسے کیا جانا چاہیے؟

A:

1. فیوز کا انتخاب 100 kva ڈسٹری بیوشن 13.8 kv پول ٹرانسفارمر کے ہائی وولٹیج سائیڈ (تقریباً 7.25 A) کے 2 سے 2.5 گنا ریٹیڈ کرنٹ کی بنیاد پر کیا جاتا ہے۔ 15 سے 20 A ڈراپ آؤٹ فیوز استعمال کرنے کی سفارش کی جاتی ہے تاکہ بند ہونے والے آپریشن کے دوران جوش میں اضافے والے کرنٹ سے قابل اعتماد طریقے سے بچ سکیں (عام طور پر ریٹیڈ کرنٹ سے 8 سے 12 گنا زیادہ، جو 0.1 سیکنڈ کے اندر چلتی ہے)، جبکہ اس بات کو یقینی بناتے ہوئے کہ ٹرانسفارمر شارٹ سرکٹ یا ٹرانسفارمر کے اندر اوور لوڈ ہونے کی صورت میں تیزی سے پگھل سکتا ہے اور الگ ہو سکتا ہے۔

2. لائٹننگ آریسٹر کو 15 kV یا 18 kV کی درجہ بندی شدہ وولٹیج کے ساتھ گیپلیس زنک آکسائیڈ (MOV) قسم کے طور پر منتخب کیا گیا ہے، جو فیوز اور 100 kva ڈسٹری بیوشن 13.8 kv پول ٹرانسفارمر بشنگ کے درمیان ہائی وولٹیج کی طرف نصب ہے۔

3. اس کا گراؤنڈنگ ٹرمینل براہ راست ٹرانسفارمر کے کیسنگ کے گراؤنڈنگ ٹرمینل سے منسلک ہوتا ہے تاکہ بجلی گرنے یا آپریشنل اوور وولٹیج کو جذب کیا جا سکے اور بقایا وولٹیج کو محدود کیا جا سکے۔ گراؤنڈنگ پروٹیکشن کے لیے 100 kva ڈسٹری بیوشن 13.8 kv پول ٹرانسفارمر کے نیوٹرل پوائنٹ کو براہ راست گراؤنڈ کرنے کی ضرورت ہوتی ہے (سسٹم گراؤنڈنگ کی قسم پر منحصر ہے، جیسے TN C یا TN S)، اور کیسنگ کے گراؤنڈنگ ٹرمینلز اور لائٹنگ آریسٹر ایک ہی گراؤنڈنگ الیکٹروڈ کا اشتراک کرتے ہیں۔ پاور فریکوئنسی گراؤنڈنگ مزاحمت دیہی پاور گرڈز میں 10Ω یا شہری اور زیادہ قابل اعتماد علاقوں میں 4Ω سے زیادہ نہیں ہونی چاہیے، اس طرح فالٹ کرنٹ کے محفوظ اخراج اور اہلکاروں اور آلات کی حفاظت حاصل ہو گی۔

ان تینوں عناصر کی مربوط ترتیب قطب پر نصب ٹرانسفارمر کی اوور کرنٹ، اوور وولٹیج اور گراؤنڈنگ فالٹ پروٹیکشن کی ضروریات کو پورا کر سکتی ہے۔

پول ماونٹڈ ٹرانسفارمرز کے اہم حصے

فرنٹ ماؤنٹنگ ٹائپ LV DB

پول لائن ہارڈ ویئر

پول ماونٹڈ ٹرانسفارمر

سائیڈ ماؤنٹنگ ٹائپ LV DB

سازوسامان کی پیداوار

ورق سمیٹنے والی مشین

آئل فلنگ یونٹ

ٹرانسفارمر اوون اور کاسٹنگ یونٹ

ٹرانسفارمر اوون

جانچ کا مرکز

پروسیسنگ میں ٹرانسفارمرز

ٹرانسفارمر خشک ہونے میں

وائنڈنگ 2 میں ٹرانسفارمر

وائنڈنگ میں ٹرانسفارمر

ٹرانسفرمر اسمبل میں ہے۔
