Rcd تحفظ کے ساتھ 2p 100a Tpn Mccb

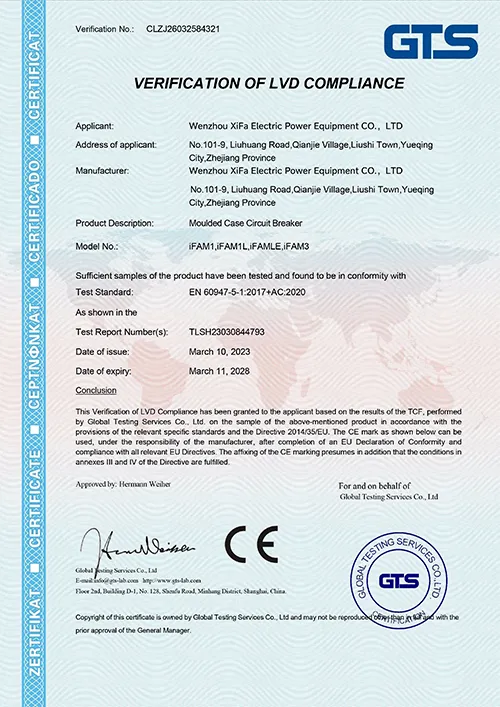

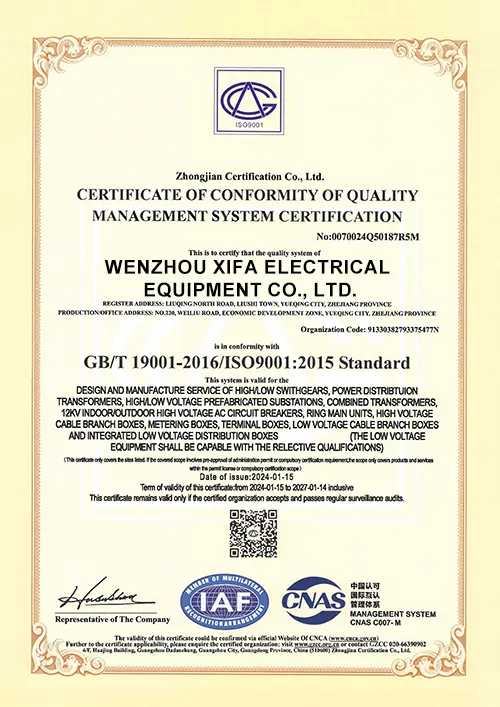

2p 100a tpn mccb آر سی ڈی پروٹیکشن کے ساتھ عام طور پر آنے والے سرکٹ بریکر کو ڈسٹری بیوشن باکس میں چلاتا ہے، جہاں برقی آلات کے قریب ہوتا ہے۔ Wenzhou Xifa Electric Power Equipment Co., Ltd کے پاس rcd تحفظ یونٹ کے ساتھ 2p، TP اور TPN 100a mccb کی تیاری میں پختہ پیداواری صلاحیتیں ہیں۔ وینزو زیفا کا سامان ایک ہفتے کے اندر اندر rcd تحفظ کے ساتھ 2p 100a tpn mccb کے 1000 سے زیادہ بکس تیار اور فراہم کر سکتا ہے۔ کمپنی کے پاس rcd تحفظ کے ساتھ 2p 100a tpn mccb کے لیے ISO سسٹم سرٹیفیکیشن اور CE سرٹیفیکیشن ہے، جن میں سے مصنوعات فوٹو وولٹک، انرجی اسٹوریج، صنعتی مینوفیکچرنگ، اور بلڈنگ پاور ڈسٹری بیوشن کے لیے کام کرتی ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

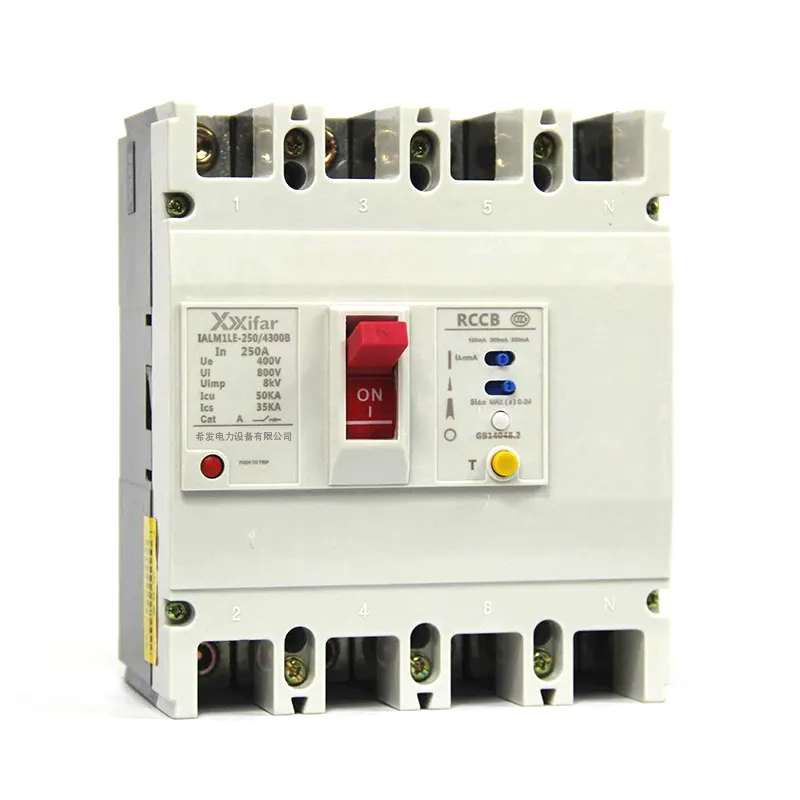

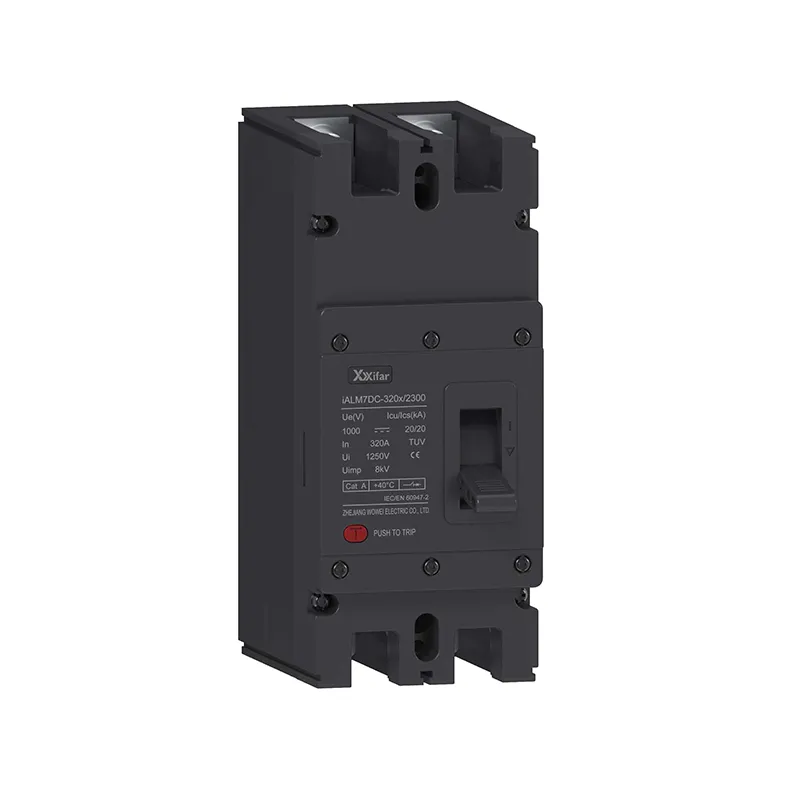

rcd تحفظ کے ساتھ 2p 100a tpn mccb بقایا کرنٹ ڈیوائس کے ساتھ 100A 2 قطب یا چار قطب مولڈ کیس سرکٹ بریکر ہے۔ یہ بجلی کے آلات کی سطح کو برقی ہونے پر ملی سیکنڈ کے اندر بجلی کی سپلائی کو منقطع کرنے کے لیے ورکنگ کرنٹ کے عدم توازن کا پتہ لگا سکتا ہے۔

rcd تحفظ کے ساتھ 2p 100a mccb سنگل فیز بجلی، جیسے رہائشی اور تجارتی سرکٹ، لائٹنگ سرکٹ، اور چھوٹی صلاحیت والی بجلی پر بڑے پیمانے پر لاگو ہوتا ہے۔ اضافی طور پر، 2p کا مطلب ہے ایک قطب لائیو تار کے لیے اور دوسرا غیر جانبدار تار کے لیے۔

ٹی پی این ایم سی سی بی آر سی ڈی پروٹیکشن کے ساتھ تھری فیز فور وائر سسٹم پر کام کرتا ہے۔ ظاہر ہے، یہ صنعتی نظام، فوٹو وولٹک انورٹر آؤٹ پٹ سائیڈ، اور دیگر بھاری لوڈنگ کے لیے ڈیزائن کیا گیا ہے۔ 3P mccb سے موازنہ کریں، rcd تحفظ کے ساتھ TPN mccb کام کرنے کے محفوظ ماحول کی فراہمی کے لیے 3 فیز لائیو لائن کے ساتھ نیوٹرل لائن کو بند کر سکتا ہے۔

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb rcd تحفظ پیرامیٹر کے ساتھ:

شرح شدہ موجودہ (A)	100 اے
ریٹیڈ ورکنگ وولٹیج Ue (V)	400V (تین فیز)، 230V (سنگل فیز)
شرح شدہ موصلیت وولٹیج Ui (V)	1000V
سروس شارٹ سرکٹ توڑنے کی صلاحیت Icu	35kA/50kA
رساو آپریٹنگ کرنٹ IΔn	30mA (ذاتی تحفظ) 100mA (فائر پروف) 300mA (سسٹم پروٹیکشن)
ایکشن ٹائم	≤300ms/≤30ms
انڈر وولٹیج آپریٹ وولٹیج (V)	ایک مرحلے کے لیے 165 ± 5%
اوور وولٹیج آپریٹ وولٹیج (V)	ایک مرحلے کے لیے 275 ± 5%
فیز فیلور آپریشن وولٹیج (V)	ڈیفالٹ 120 ± 5%

2p 100a Tpn Mccb With Rcd Protection

پروڈکٹ موڈ	قطب	طول و عرض
پروڈکٹ موڈ	قطب	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb rcd تحفظ کے ساتھ اکثر پوچھے گئے سوالات:

Q1: "RCD تحفظ کے ساتھ 100A MCCB" کا کیا مطلب ہے؟

اس سے مراد ایک مولڈ کیس سرکٹ بریکر ہے جس کی درجہ بندی 100A ہے جو کرنٹ اور شارٹ سرکٹ پروٹیکشن کو بقایا کرنٹ ڈیوائس کے ساتھ جوڑتا ہے۔ آسان الفاظ میں، یہ شارٹ سرکٹ، اوورلوڈ، اور زمین کے رساو کی خرابیوں سے بچاتا ہے۔

Q2: RCD تحفظ کے ساتھ MCCB میں 2P اور TPN میں کیا فرق ہے؟

ایک 2P MCCB سنگل فیز سسٹمز کے لیے ڈیزائن کیا گیا ہے، جہاں یہ فیز اور نیوٹرل کو سوئچ کرتا ہے۔

TPN تین فیز فور وائر سسٹم میں استعمال ہوتا ہے، جہاں تینوں فیز اور نیوٹرل کو الگ تھلگ کیا جا سکتا ہے۔ انتخاب بجلی کی تقسیم کے نظام کی قسم پر منحصر ہے۔

Q3: 100A MCCB میں RCD تحفظ کا کیا فائدہ ہے؟

RCD فنکشن زمین پر رساو کا پتہ لگاتا ہے اور ملی سیکنڈ کے اندر سرکٹ کو منقطع کر دیتا ہے۔ یہ بجلی کے جھٹکے کے خلاف اضافی حفاظت فراہم کرتا ہے اور موصلیت کی ناکامی یا زمینی خرابیوں کی وجہ سے برقی آگ کے خطرے کو کم کرتا ہے۔
