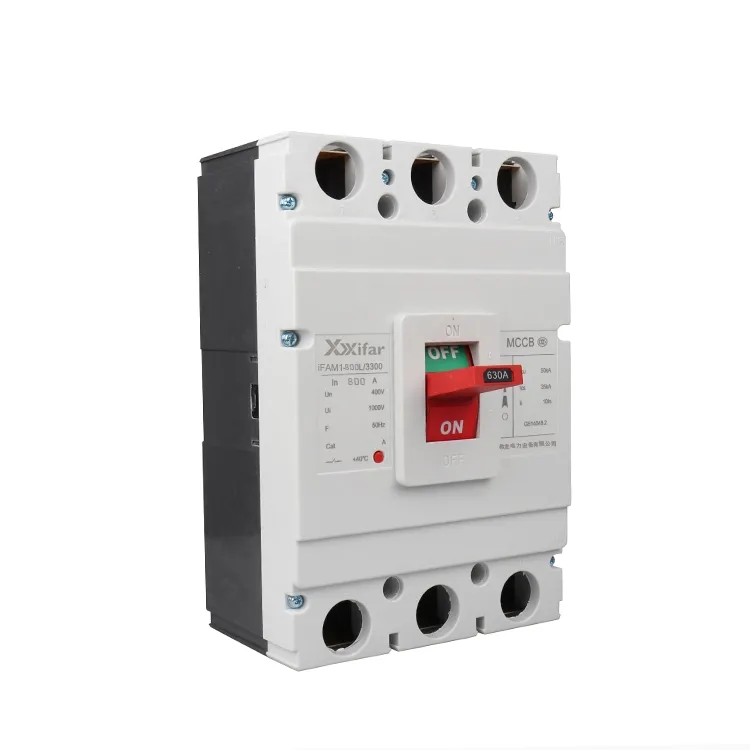

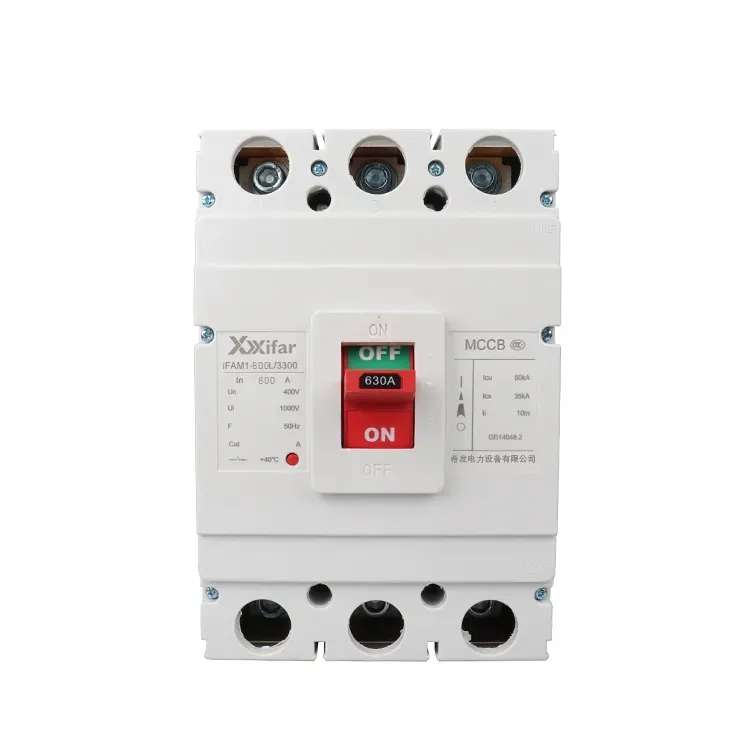

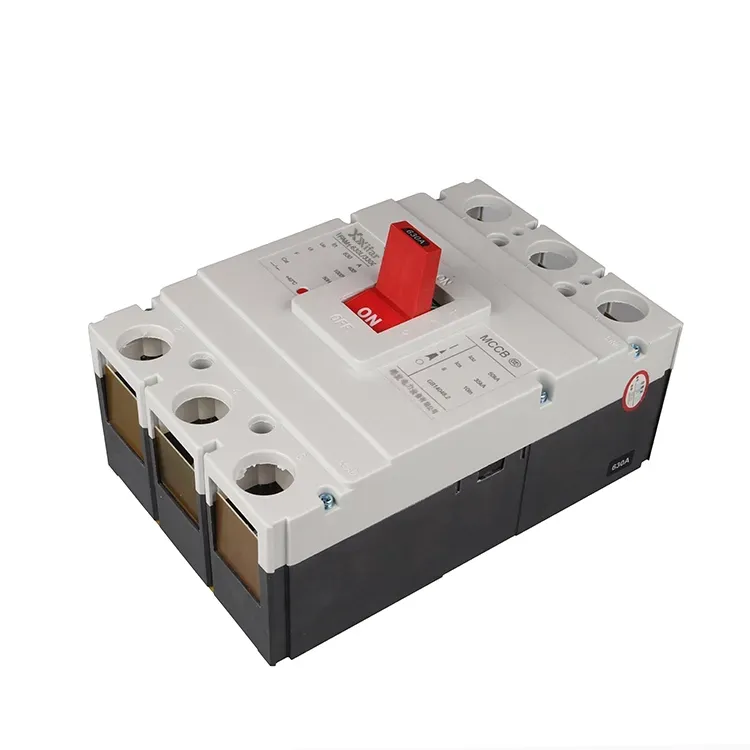

آر سی ڈی پروٹیکشن کے ساتھ 630a tpn mccb ایک مولڈ کیس سرکٹ بریکر ہے جو تین فیز + نیوٹرل 630A ریٹیڈ کرنٹ ہے بقایا کرنٹ ڈیوائس کے ساتھ۔ rcd تحفظ کے ساتھ 630a tpn mccb کا بنیادی کام ذیل میں دکھایا جا سکتا ہے:
1. بجلی کے جھٹکے سے تحفظ
30 mA تک چھوٹے رساو کا پتہ لگاتا ہے اور سپلائی کو ملی سیکنڈ میں منقطع کرتا ہے، جس سے مہلک چوٹ کا خطرہ کم ہوتا ہے۔
2. آگ کی روک تھام
لیکیج کرنٹ کی وجہ سے بجلی کی آگ کو روکنے میں مدد کرتا ہے جو وائرنگ یا آتش گیر مواد کو گرم کر سکتا ہے۔
3. سامان کے لیے اضافی تحفظ
کچھ ایپلی کیشنز میں، یہ موصلیت کی ناکامیوں سے ہونے والے نقصان کو روک کر حساس آلات کے لیے اضافی حفاظت فراہم کرتا ہے۔
4. حفاظتی معیارات کی تعمیل
رہائشی، تجارتی اور صنعتی تنصیبات میں اکثر بین الاقوامی معیارات (IEC، NEC، وغیرہ) کے مطابق RCD تحفظ کی ضرورت ہوتی ہے۔
|
ریٹیڈ فریم کرنٹ |
630 اے |
|
ریٹیڈ ورکنگ کرنٹ |
400A/630A |
|
کھمبوں کی تعداد |
3 مرحلہ + غیر جانبدار |
|
تعدد |
50 ہرٹج |
|
ریٹیڈ ورکنگ وولٹیج |
400 وی |
|
دوبارہ بند ہونے میں تاخیر |
20 -60 کی دہائی |
|
انڈر وولٹیج آپریشن ویلیو |
165V ± 5% فی مرحلہ (سایڈست) |
|
اوور وولٹیج آپریشن ویلیو |
275V ± 5% فی مرحلہ (سایڈست) |
|
فیز فیل آپریشن ویلیو |
ڈیفالٹ 120V ± 5% (سایڈست) |
|
تاخیر کا وقت |
0-10 سیکنڈ (سایڈست) |
سوال: MCCB میں TPN کا کیا مطلب ہے؟
A: TPN کا مطلب ہے ٹرپل پول ود نیوٹرل، یعنی MCCB کے پاس تین کرنٹ لے جانے والے قطب ہیں (L1, L2, L3) اور ایک غیر جانبدار قطب متوازن بوجھ کی تقسیم اور محفوظ منقطع ہونے کے لیے ہے۔
سوال: 630a tpn 4P mccb میں rcd تحفظ کے ساتھ RCD تحفظ کا کیا کردار ہے؟
A: بلٹ ان ریزیڈیوئل کرنٹ ڈیوائس (RCD) فنکشن زمین پر لیکیج کرنٹ کا پتہ لگاتا ہے اور برقی جھٹکوں کے خطرات کو روکنے اور آگ کے خطرے کو کم کرنے کے لیے سرکٹ کو ٹرپ کرتا ہے۔
سوال: rcd تحفظ کے ساتھ 630a tpn 4P mccb کے لیے کون سی لیکیج موجودہ ریٹنگز دستیاب ہیں؟
A: عام حساسیت کی سطحوں میں 30 mA، 100 mA، 300 mA، اور 500 mA شامل ہیں، اس بات پر منحصر ہے کہ آیا درخواست کو ذاتی تحفظ، آگ سے تحفظ، یا آلات کی حفاظت کی ضرورت ہے۔
سوال: RCD تحفظ کے ساتھ 630a tpn 4P mccb معیاری MCCB کے مقابلے میں حفاظت کو کیسے بہتر بناتا ہے؟
A: ایک معیاری MCCB صرف اوورلوڈ اور شارٹ سرکٹ کرنٹ سے تحفظ فراہم کرتا ہے، جبکہ RCD تحفظ کے ساتھ MCCB زمین کے رساو کی خرابیوں کا بھی پتہ لگا کر انسانی حفاظت اور آگ سے بچاؤ کو بہتر بناتا ہے۔
سوال: اسٹینڈ ایلون RCCB اور RCD تحفظ کے ساتھ 630a tpn 4P MCCB میں کیا فرق ہے؟
A: A RCCB (بقیہ موجودہ سرکٹ بریکر) صرف رساو سے تحفظ فراہم کرتا ہے، جبکہ RCD تحفظ کے ساتھ 630a tpn 4P MCCB ایک ڈیوائس میں اوور کرنٹ، شارٹ سرکٹ اور رساو تحفظ کو یکجا کرتا ہے۔
