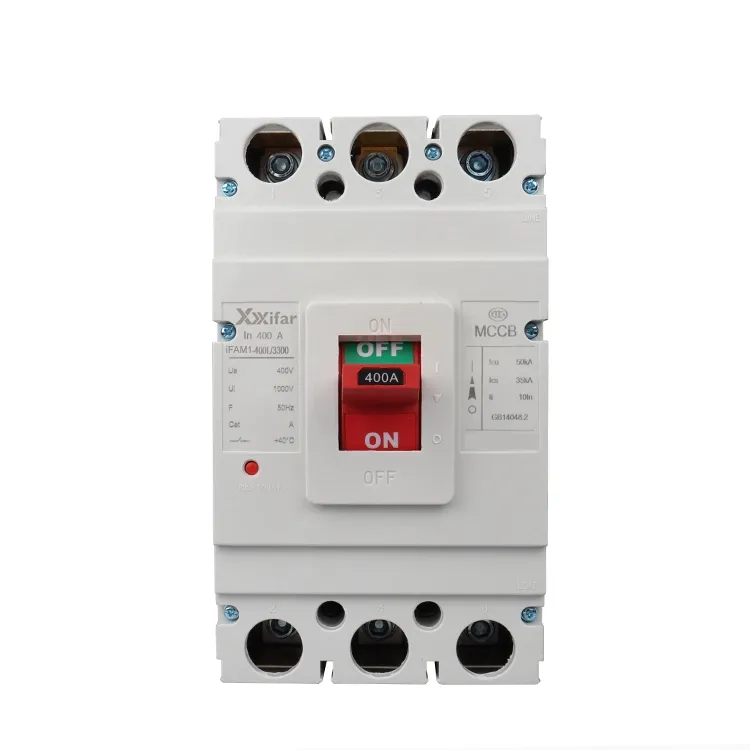

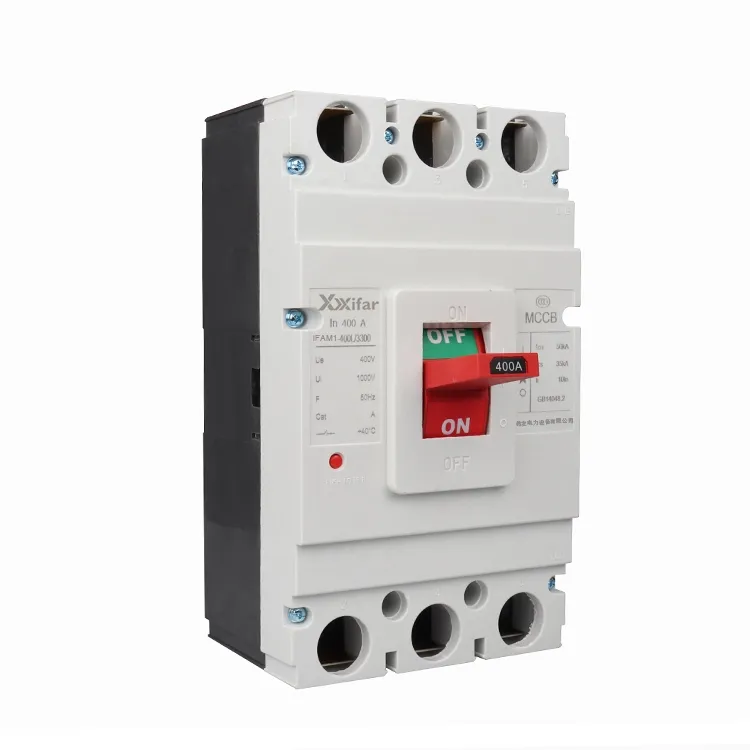

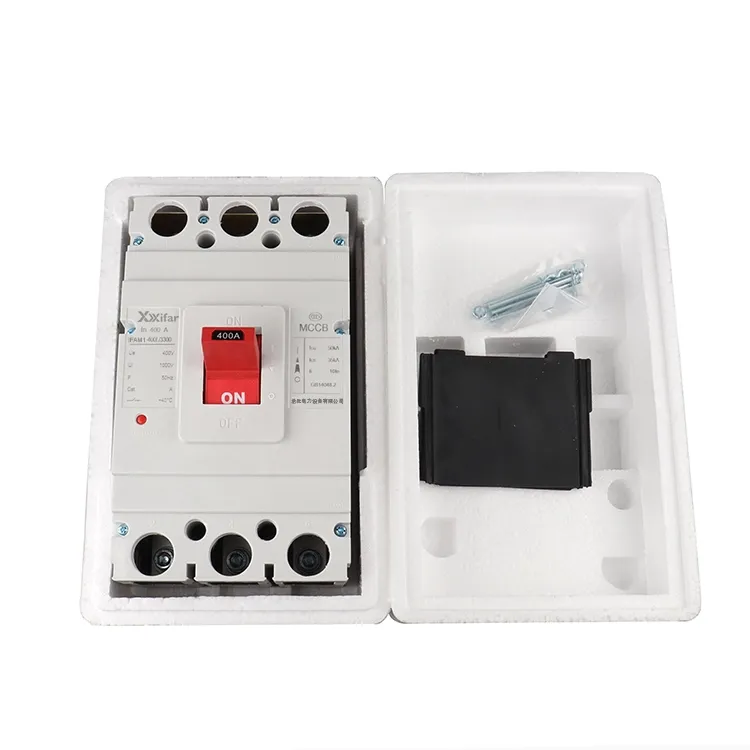

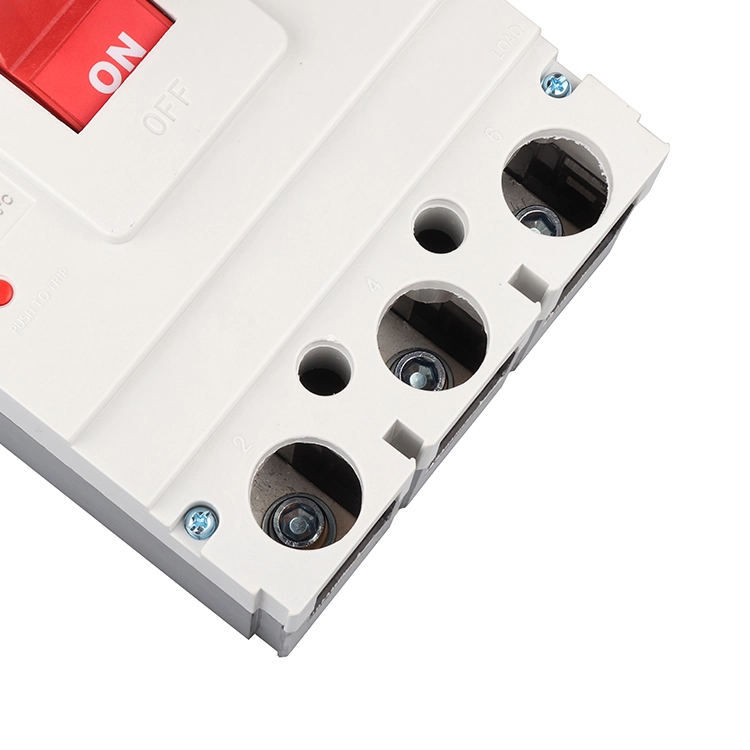

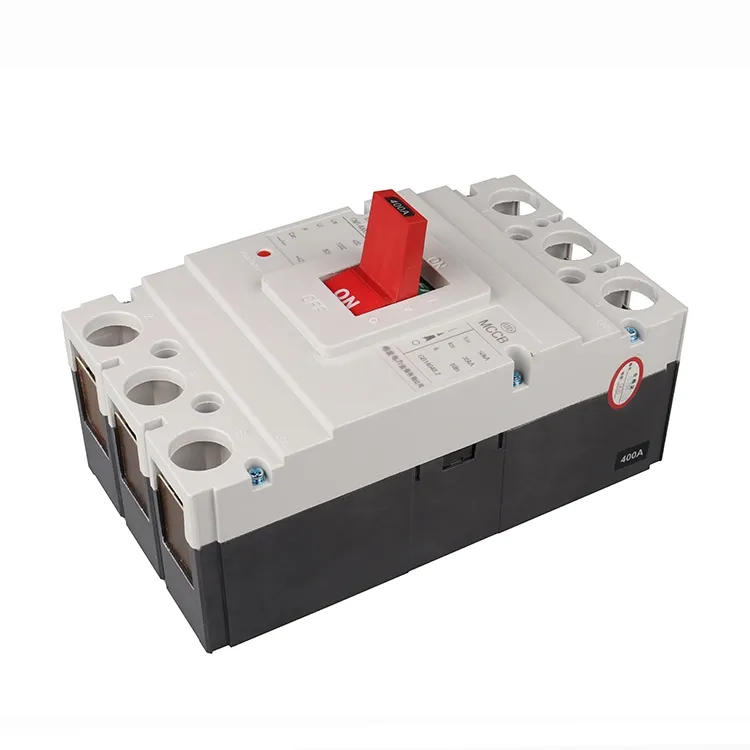

400a 3p Mccb منسلک مولڈ کیس سوئچ

ایک 400a 3p mccb انکلوزڈ مولڈ کیس سوئچ ایک قسم کا بریکر ہے جس میں مولڈ انسولیٹنگ انکلوژر اور ہوا کی موصلیت ہے۔ یہ عام طور پر کم وولٹیج کی تقسیم کے نظام میں نصب اور لاگو کیا جاتا ہے تاکہ عام کرنٹ اور فالٹ کرنٹ دونوں کو ریٹیڈ رینج کے اندر روکا جا سکے، جو کیبلز اور برقی آلات کی حفاظت میں مدد کرتا ہے۔ A 400a 3p mccb منسلک مولڈ کیس سوئچ کے لیے عام ٹرپنگ طریقوں میں صرف مقناطیسی، تھرمل مقناطیسی، اور الیکٹرانک ٹرپ یونٹ شامل ہیں۔

صرف مقناطیسی سفر صرف شارٹ سرکٹ کے حالات میں چلتا ہے۔ دوسرے الفاظ میں، 400a 3p mccb انکلوزڈ مولڈ کیس سوئچ ٹرپ صرف اس صورت میں کرتا ہے جب شارٹ سرکٹ جیسی خرابی واقع ہو۔ یہ قسم اکثر ہیٹر سرکٹس میں یا موٹر سرکٹس میں استعمال ہوتی ہے جہاں پہلے سے الگ اوورلوڈ تحفظ فراہم کیا جاتا ہے۔

تھرمل میگنیٹک ٹرپ یونٹس شارٹ سرکٹس اور کرنٹ سے زیادہ پائیدار دونوں کا جواب دیتے ہیں۔ اگر کرنٹ کسی خاص مدت کے لیے 400A سے زیادہ ہو جاتا ہے یا شارٹ سرکٹ ہوتا ہے، تو 400a 3p mccb انکلوزڈ مولڈ کیس سوئچ ٹرپ کر جائے گا۔ چونکہ یہ دو حفاظتی میکانزم کو یکجا کرتا ہے، اس لیے اسے بعض اوقات 400a 3p mccb انکلوزڈ مولڈ کیس سوئچ پر مشترکہ یا دوہری سفر کہا جاتا ہے، جو عام طور پر بجلی کی عام تقسیم میں لاگو ہوتا ہے۔

الیکٹرانک ٹرپ یونٹس زیادہ جدید اور پختہ حل کی نمائندگی کرتے ہیں۔ اس قسم کے ساتھ، مقناطیسی پک اپ، تھرمل سیٹنگز، اور ٹرپنگ میں تاخیر جیسے پیرامیٹرز کو ایڈجسٹ کیا جا سکتا ہے، جس سے 400a 3p mccb انکلوزڈ مولڈ کیس سوئچ ایپلی کیشنز کی وسیع رینج کے لیے موزوں ہے۔ تاہم، یہ اضافی لچک عام طور پر زیادہ قیمت کے ساتھ آتی ہے۔

ان اقسام کے علاوہ، مولڈ کیس سرکٹ بریکرز ہیں جو خاص طور پر موٹر کے تحفظ کے لیے بنائے گئے ہیں۔ اس طرح کی ایپلی کیشنز کے لیے، مقناطیسی ٹرپ سیٹنگ عام طور پر زیادہ ہوتی ہے، جو کہ ریٹیڈ کرنٹ سے دس گنا زیادہ ہوتی ہے، تاکہ مولڈ کیس سرکٹ بریکر موٹر اسٹارٹ اپ کے دوران غیر ضروری طور پر ٹرپ کیے بغیر ہائی انرش کرنٹ کو برداشت کر سکے، جبکہ خرابی کے حالات میں بھی تحفظ فراہم کرتا ہے۔

400a 3p mccb منسلک مولڈ کیس سوئچ پیرامیٹر:

400a 3p mccb منسلک مولڈ کیس سوئچ کے لوازمات کے افعال

لوازمات 400a 3p mccb منسلک مولڈ کیس سوئچ کے بنیادی افعال کو بڑھاتے اور مکمل کرتے ہیں۔ وہ کنٹرول کے اختیارات شامل کرتے ہیں اور انہیں آلہ کا لازمی حصہ بنانے کے لیے تحفظ کی خصوصیات کو بڑھاتے ہیں۔ 400a 3p mccb منسلک مولڈ کیس سوئچ کے عام لوازمات میں معاون رابطے، الارم رابطے، شنٹ ٹرپ یونٹس، انڈر وولٹیج ریلیز، موٹر آپریٹرز، اور بیرونی روٹری ہینڈلز شامل ہیں۔

1) معاون رابطے

معاون رابطے بنیادی طور پر یہ بتانے کے لیے استعمال کیے جاتے ہیں کہ آیا 400a 3p mccb انکلوزڈ مولڈ کیس سوئچ کھلا ہے یا بند، لیکن وہ یہ نہیں دکھاتے ہیں کہ آیا کوئی فالٹ ٹرپ ہوا ہے۔ وہ کنٹرول سرکٹ سے جڑے ہوئے ہیں۔ مولڈ کیس سرکٹ بریکرز کے لیے، 400A اور اس سے اوپر کا فریم سائز، دو عام طور پر کھلے اور دو عام طور پر بند رابطوں کی ترتیب تقریباً 6A کے تھرمل کرنٹ کے ساتھ دستیاب ہے۔ 100A کا فریم سائز عام طور پر سنگل بریک چینج اوور رابطہ کا استعمال کرتا ہے، جبکہ 225A اور 250A اور تقریباً 3A کے روایتی تھرمل کرنٹ کے ساتھ پل کے رابطے کے ڈھانچے کو اپنانے کے لیے۔

2) الارم رابطے

الارم کے رابطوں کو اس وقت سگنل دینے کے لیے ڈیزائن کیا گیا ہے جب 400a 3p mccb انکلوژڈ مولڈ کیس سوئچ خود بخود اوور لوڈ، شارٹ سرکٹ یا کم وولٹیج جیسی خرابیوں کی وجہ سے ٹرپ کرتا ہے۔ ان کا آپریٹنگ کرنٹ عام طور پر AC 380V 0.3A پر یا DC 220V 0.15A پر ہوتا ہے، لیکن یہ عام طور پر 1A سے زیادہ نہیں ہوتا ہے۔ تاہم، تھرمل کرنٹ عام طور پر 1 سے 2.5A کی حد میں آتا ہے۔

3) شنٹ ٹرپ یونٹ

شنٹ ٹرپ یونٹ 400a 3p mccb منسلک مولڈ کیس سوئچ کو دور سے کھولنے کی اجازت دیتا ہے۔ اس کا آپریٹنگ وولٹیج مین سرکٹ وولٹیج سے آزاد ہو سکتا ہے۔ یہ شارٹ ٹائم ڈیوٹی کے لیے ہے، اور کوائل کو توانائی بخشنے کا وقت عام طور پر ایک سیکنڈ سے زیادہ نہیں ہونا چاہیے، ورنہ کنڈلی کو نقصان پہنچ سکتا ہے۔

کوائل برن آؤٹ کو روکنے کے لیے، ایک مائیکرو سوئچ کو شنٹ ٹرپ کوائل کے ساتھ سیریز میں جوڑا جاتا ہے۔ جب کنڈلی کو متحرک کیا جاتا ہے تو، آرمچر کو اپنی طرف متوجہ کیا جاتا ہے، جس کی وجہ سے مائیکرو سوئچ عام طور پر بند ہونے سے عام طور پر کھلی حالت میں بدل جاتا ہے۔ اس سے کنٹرول سرکٹ میں خلل پڑتا ہے، اس لیے اگر پش بٹن کو نیچے رکھا جائے تو بھی کوائل متحرک نہیں رہے گی۔ یہ ڈیزائن کوائل کو زیادہ گرم ہونے سے مؤثر طریقے سے بچاتا ہے۔ ایک بار جب 400a 3p mccb انکلوزڈ مولڈ کیس سوئچ ری سیٹ ہو جاتا ہے اور دوبارہ بند ہو جاتا ہے، تو مائیکرو سوئچ اپنی عام طور پر بند پوزیشن پر واپس آجاتا ہے۔ شنٹ ٹرپ یونٹ مختلف ایپلی کیشنز کے مطابق مختلف کنٹرول وولٹیجز اور فریکوئنسیوں میں دستیاب ہیں۔

4) وولٹیج ریلیز کے تحت

انڈر وولٹیج ریلیز کا استعمال سرکٹس اور پاور آلات کو کم وولٹیج کے حالات سے بچانے کے لیے کیا جاتا ہے۔ اس کی کنڈلی مولڈ کیس سرکٹ بریکر کے سپلائی سائیڈ سے منسلک ہے، اور بریکر کو صرف اس وقت بند کیا جا سکتا ہے جب کوائل کو متحرک کیا جائے۔ اگر وولٹیج بہت کم ہے تو، 400a 3p mccb انکلوزڈ مولڈ کیس سوئچ کو بند نہیں کیا جا سکتا۔ یہ یقینی بنانا ضروری ہے کہ سسٹم وولٹیج انڈر وولٹیج ریلیز کے ریٹیڈ وولٹیج سے میل کھاتا ہے۔ آپریٹنگ رینج عام طور پر درجہ بند وولٹیج کے 70% اور 35% کے درمیان ہوتی ہے۔ یہ آلات مختلف وولٹیج کی درجہ بندیوں اور مختلف ایپلی کیشنز کے لیے تعدد میں بھی دستیاب ہیں۔

5) موٹر آپریٹر میکانزم

موٹر آپریٹرز کو سرکٹ بریکرز کو خودکار اور ریموٹ بند کرنے اور کھولنے کے لیے استعمال کیا جاتا ہے۔ دو اہم اقسام ہیں، جو موٹر سے چلنے والی اور برقی مقناطیسی ہیں۔ موٹر پر چلنے والے میکانزم عام طور پر مولڈ کیس سرکٹ بریکر MCCBs کے لیے 400A اور اس سے اوپر کے فریم سائز کے لیے استعمال کیے جاتے ہیں، جب کہ الیکٹرو میگنیٹک آپریٹرز 225A اور اس سے نیچے کی درجہ بندی والے MCCBs کے لیے زیادہ موزوں ہیں۔
