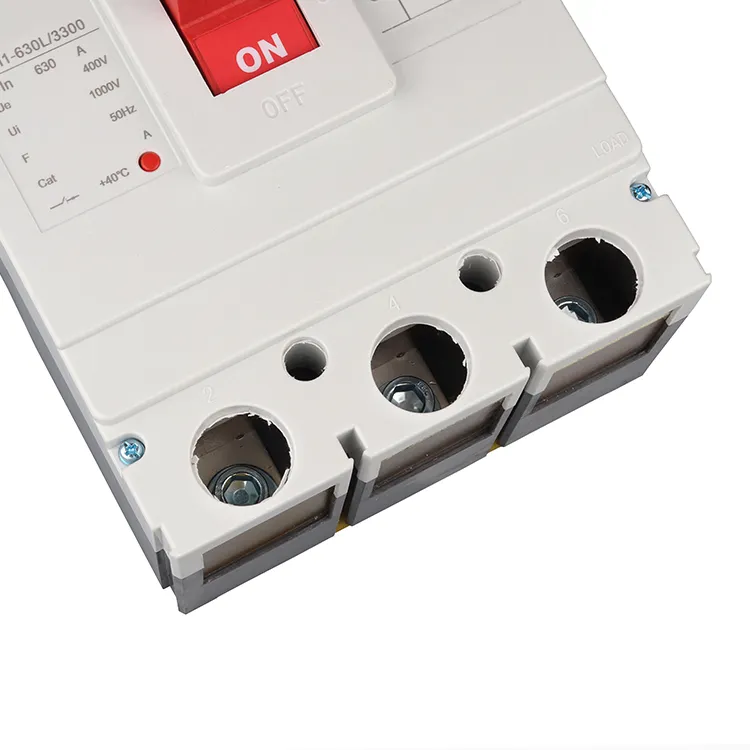

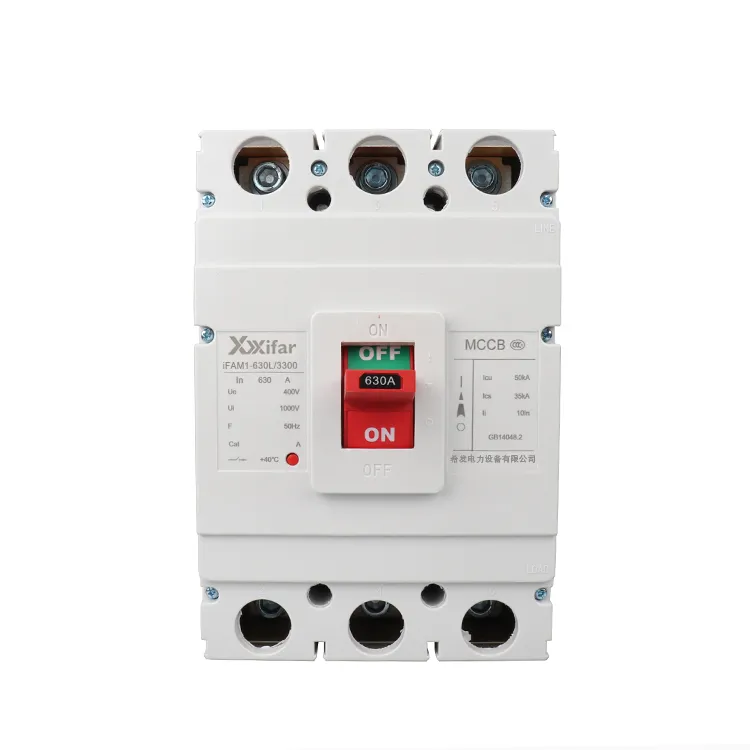

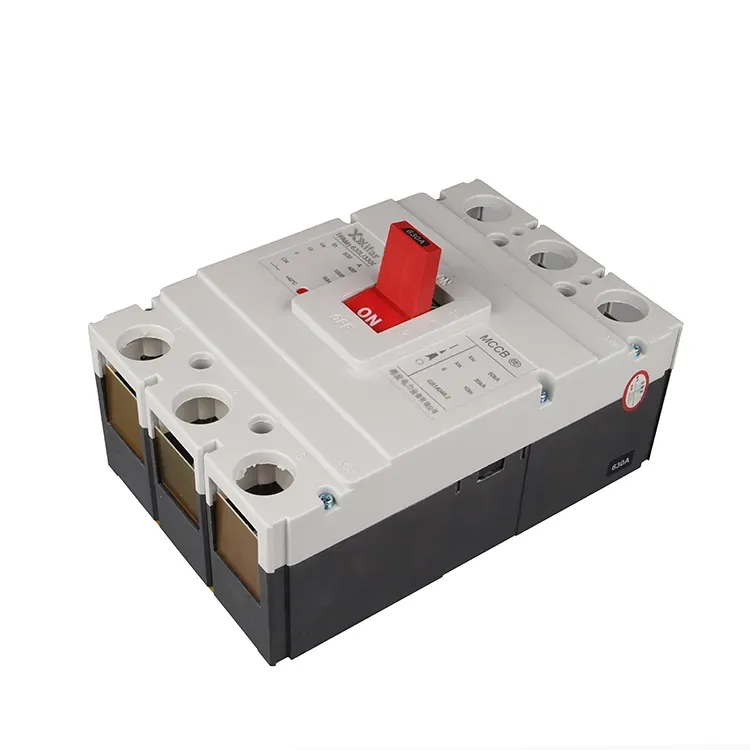

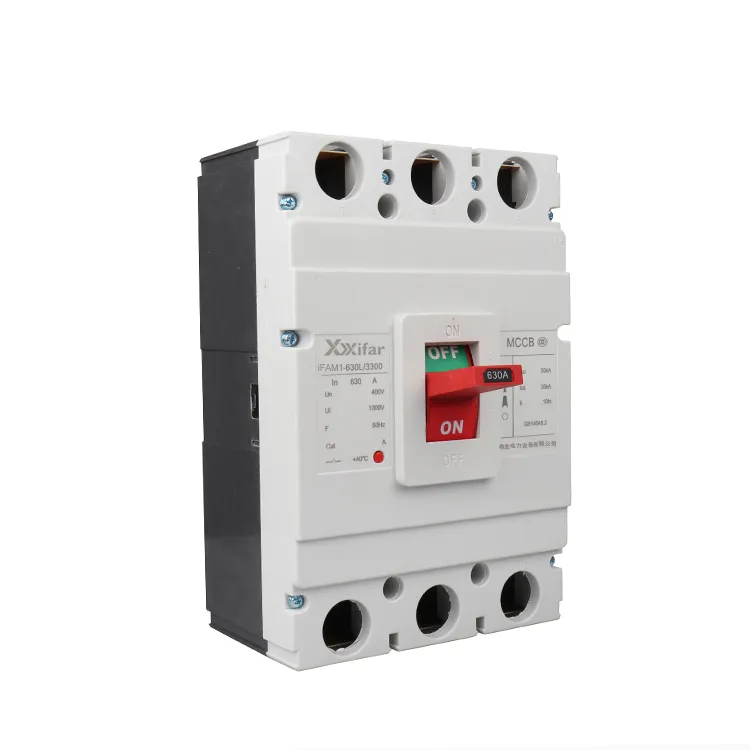

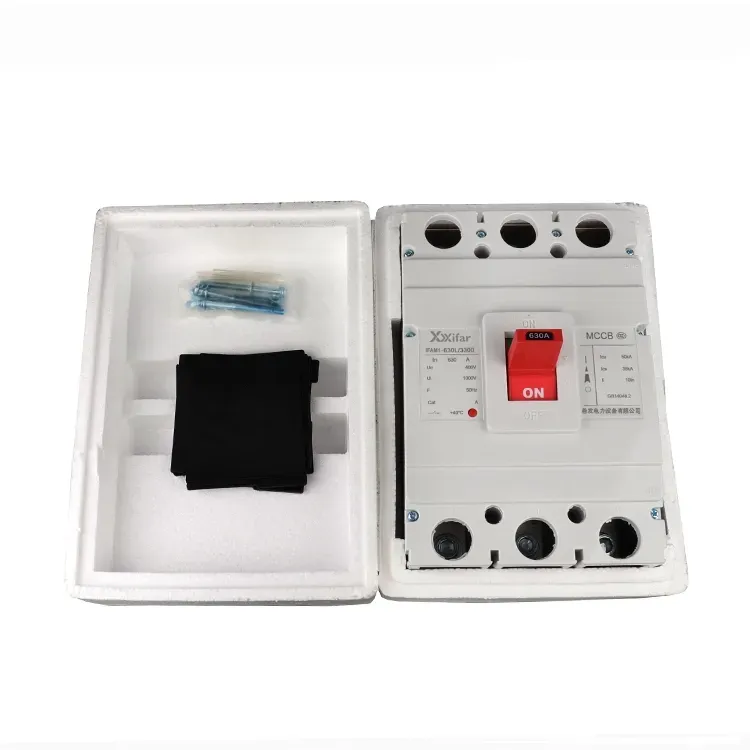

630a 3p تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر

ایک 630a 3p تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر ایک ضروری اور اہم حفاظتی آلہ ہے جو کم وولٹیج پاور ڈسٹری بیوشن سسٹم میں استعمال ہوتا ہے۔ یہ ایک مکمل طور پر بند انسولیٹنگ ہاؤسنگ کو اپناتا ہے، جس میں سے MCCB ضروری اجزاء کو مربوط کرتا ہے جس میں رابطہ سسٹم، آرک بجھانے والا یونٹ، اور ٹرپنگ میکانزم کو ایک کمپیکٹ ڈھانچے میں شامل کیا جاتا ہے۔

سیل شدہ یونٹ کے طور پر ڈیزائن کیے جانے کی وجہ سے، A 630a 3p تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر عام طور پر جدا کرنے یا مرمت کے لیے نہیں ہوتا ہے۔ یہ صنعتی اور تجارتی تنصیبات میں بڑے پیمانے پر استعمال کیا جاتا ہے تاکہ درمیانی اور چھوٹی صلاحیت والے سرکٹس میں تحفظات پیش کیے جا سکیں، جو عام طور پر برانچ یا لائن پروٹیکشن ڈیوائس کے اختتام کے طور پر کام کرتے ہیں۔

سرکٹ بریکر کے زمرے میں، مولڈ کیس سرکٹ بریکرز ایئر سرکٹ بریکرز کے درمیان رکھے جاتے ہیں جن میں سے عام طور پر تقسیم کے نظام میں اہم آمدنی کے طور پر استعمال ہوتے ہیں، اور چھوٹے سرکٹ بریکرز، جن میں سے عام طور پر رہائشی اور لائٹ ڈیوٹی ایپلی کیشنز میں استعمال ہوتا ہے۔

630a 3p تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر کے عام اطلاق کے کیسز میں موٹر پروٹیکشن سرکٹس، ڈسٹری بیوشن بورڈز اور درمیانے سائز کے آلات کے لیے پاور سپلائی لائنیں شامل ہیں۔

630a 3p تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر پیرامیٹر:

630a 3p تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر فنکشنل خصوصیات

1. اوور لوڈ پروٹیکشن:

630a 3p تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر میں، اوورلوڈ تحفظ کو طویل مدتی تحفظ بھی کہا جاتا ہے۔ اوورلوڈ تحفظ ایک bimetal پٹی کے تھرمل اخترتی پر مبنی ہے. ٹرپنگ ٹائم ایک الٹا وقت کی خصوصیت کی پیروی کرتا ہے: تیز تر ٹرپنگ میں زیادہ موجودہ نتائج۔ یہ کنڈکٹرز اور آلات کو مسلسل اوورلوڈ حالات میں زیادہ گرمی سے بچاتا ہے۔

2. شارٹ سرکٹ پروٹیکشن

عام طور پر، شارٹ سرکٹ پروٹیکشن 630a 3p تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر میں فوری تحفظ کا استعمال کرتے ہوئے لاگو کیا جاتا ہے۔ مقناطیسی ٹرپ یونٹ فوری تحفظ فراہم کرتا ہے۔ جب کرنٹ ریٹیڈ ویلیو سے تقریباً 8 سے 12 گنا تک پہنچ جاتا ہے، تو تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر نصف پاور فریکوئنسی سائیکل کے اندر ٹرپ کرتا ہے، جو کہ تقریباً 10 ms ہے۔ یہ اس بات کو یقینی بناتا ہے کہ شارٹ سرکٹ کرنٹ اپنے عروج پر پہنچنے سے پہلے ہی خلل واقع ہو۔

3. انڈر وولٹیج پروٹیکشن

انڈر وولٹیج ریلیز انسٹال ہونے کے ساتھ، ٹرپنگ اس وقت ہوتی ہے اگر وولٹیج 1 سیکنڈ سے زیادہ کے لیے ریٹیڈ ویلیو کے 70% سے نیچے گر جائے۔ فوری ٹرپنگ اس وقت ہوتی ہے اگر وولٹیج ریٹیڈ ویلیو کے 35% سے نیچے آجائے۔ یہ فنکشن کم وولٹیج آپریشن کی وجہ سے موٹروں کو پہنچنے والے نقصان کو روکنے میں مدد کرتا ہے۔

4. زمین کے رساو سے تحفظ

مربوط الیکٹرانک پروٹیکشن ماڈیولز کے ساتھ 630a 3p تھرمل میگنیٹک مولڈ کیس سرکٹ بریکر زیرو سیکوینس کرنٹ ٹرانسفارمر کے ذریعے بقایا کرنٹ کا پتہ لگا سکتے ہیں۔  ٹرپنگ اس وقت ہوتی ہے جب رساو ماڈیول کو ذاتی تحفظ کے لیے 30mA اور آگ سے تحفظ کے لیے 300mA سے زیادہ کا پتہ چلا۔ ٹرپنگ کا وقت عام طور پر 0.1 سیکنڈ کے اندر ہوتا ہے۔
