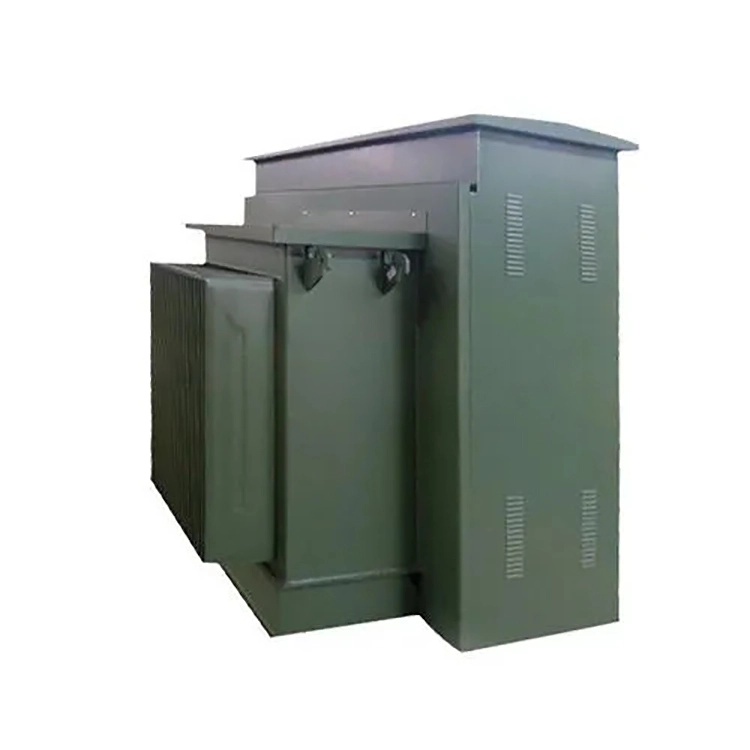

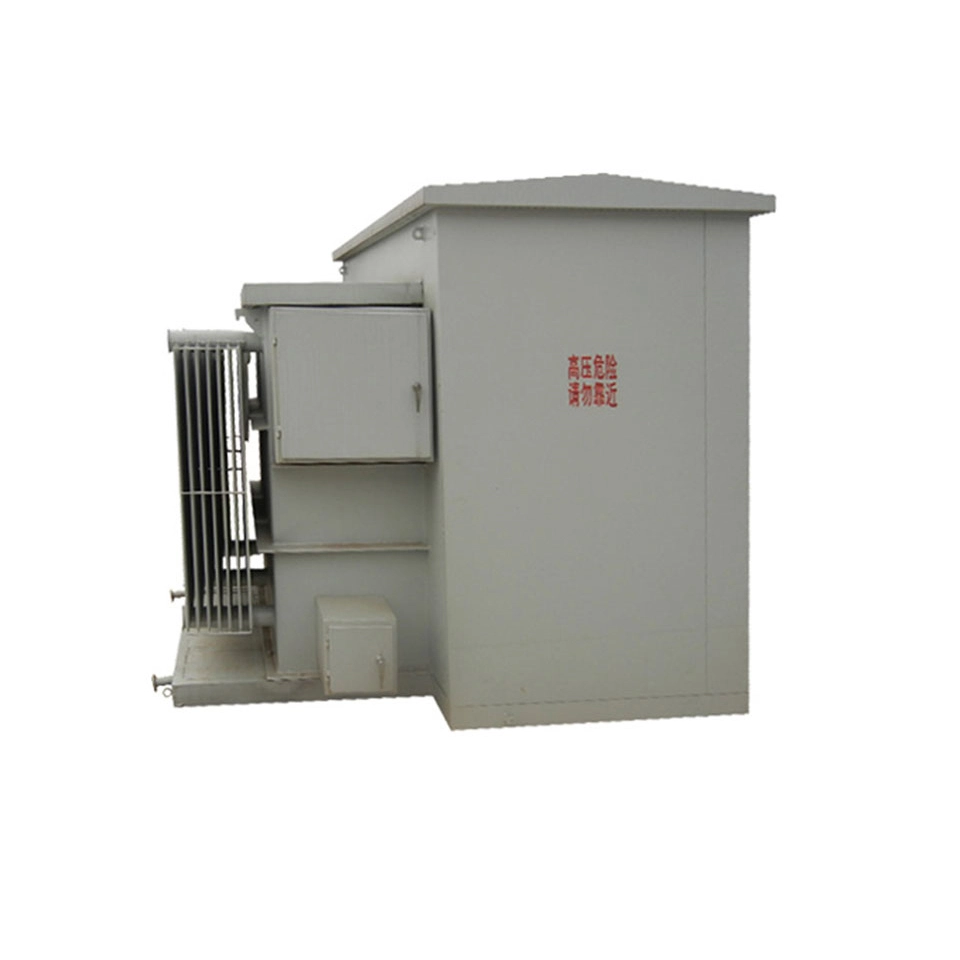

630kva پیڈ ماونٹڈ سٹیپ ڈاون آئل فلڈ ٹرانسفارمر

630kva پیڈ ماونٹڈ سٹیپ ڈاؤن آئل فلڈ ٹرانسفارمر عام بین الاقوامی وولٹیج کے امتزاج کو سپورٹ کرتا ہے، بشمول 11kV، 22kV، 12470Y/7200V، 13.8kV کا پرائمری وولٹیج اور 400V کا ثانوی آؤٹ پٹ، 480Y/277V، D80V/200V، 200V گروپ اور لچکدار وولٹیج ریگولیشن کے لیے ±2×2.5% آف سرکٹ ٹیپ چینجر۔

630kva پیڈ ماونٹڈ سٹیپ ڈاؤن آئل فلڈ ٹرانسفارمر کو آؤٹ ڈور کنکریٹ بیس پر انسٹال کیا جا سکتا ہے، جس میں مکمل طور پر سیل شدہ آئل ڈوبی ہوئی موصلیت، مربوط ہائی وولٹیج سوئچ، پروٹیکشن، کم وولٹیج ڈسٹری بیوشن، اور آؤٹ ڈور مینٹیننس فری، کمپیکٹ پری آئن اسمبلڈ ڈسٹری بیوشن ہے۔ اعلیٰ معیار، کم نقصان والی سلیکون سٹیل کی چادریں اور اعلیٰ درجے کے تانبے کی تاریں بنیادی ترسیلی اور مقناطیسی اجزاء کے طور پر کام کرتی ہیں۔ تیل سے بھرا ہوا ٹرانسفارمر بہترین ڈائی الیکٹرک طاقت اور گرمی کی کھپت کی کارکردگی کے لیے ماحول دوست معدنی موصل تیل سے لیس ہے۔ ONAN قدرتی تیل کولنگ موڈ کے ساتھ ڈیزائن کیا گیا ہے، یہ کم شور، کم بغیر کسی بوجھ اور بوجھ میں کمی کے ساتھ، توانائی کی کارکردگی کے بین الاقوامی معیارات پر پورا اترتا ہے۔

تکنیکی تفصیلات:

فوائد:

یہ 630kva پیڈ ماونٹڈ سٹیپ ڈاؤن آئل فلڈ ٹرانسفارمر کا مجموعی ڈھانچہ ہے اور یہ آؤٹ ڈور بیس انسٹالیشن کے لیے موزوں ہے۔ یہ ماحول دوست تیل میں ڈوبی ہوئی ڈیزائن کو اپناتا ہے، جس میں بہترین حرارت کی کھپت اور موصلیت کی کارکردگی، کم آپریٹنگ نقصانات اور کم شور کے ساتھ۔ سازوسامان تحفظ کی سطح کے معیار پر پورا اترتا ہے، اور باکس باڈی سنکنرن مزاحم اور موسم مزاحم ہے، مختلف پیچیدہ بیرونی حالات کے مطابق ڈھالنے کے قابل ہے۔

ایک سے زیادہ حفاظتی تحفظ کے اجزاء سے لیس، مستحکم اور قابل بھروسہ کام کو یقینی بناتے ہوئے، تیل سے بھرے ٹرانسفارمر میں نل کو تبدیل کرنے والا وولٹیج ریگولیشن ڈھانچہ ہوتا ہے، جس سے وولٹیج کے استعمال کی ضروریات کے مطابق لچکدار موافقت ہوتی ہے۔ پروڈکٹ کی طویل سروس لائف ہے، اسے برقرار رکھنا آسان ہے، اور یہ فیکٹری کے علاقوں، تجارتی اور رہائشی عمارتوں اور توانائی کی تقسیم کے نئے منظرناموں میں وسیع پیمانے پر لاگو ہوتا ہے۔

سوال: 630kva پیڈ ماونٹڈ سٹیپ ڈاؤن آئل سے بھرے ٹرانسفارمرز کے فیکٹری ٹیسٹ کیا ہیں؟

A: فیکٹری سے ٹرانسفارمرز کی فراہمی سے پہلے، ایک جامع حتمی قبولیت ٹیسٹ کرایا جائے گا تاکہ یہ یقینی بنایا جا سکے کہ آلات تکنیکی معیارات اور کسٹمر کی ضروریات کے مطابق ہیں۔

مختلف کام کے حالات میں تیل سے بھرے ٹرانسفارمرز کے استحکام اور حفاظت کو یقینی بنانے کے لیے ٹیسٹ آئٹمز میں موصلیت مزاحمت ٹیسٹ، شارٹ سرکٹ امپیڈینس ٹیسٹ، لوڈ ٹیسٹ اور آئل کوالٹی ٹیسٹ شامل ہیں۔

ٹرانسفارمر کی توانائی کی کارکردگی اور کارکردگی کی توثیق کرنے کے لیے کوئی لوڈ کرنٹ ٹیسٹ اور لوڈ لوس ٹیسٹ کا استعمال نہیں کیا جاتا ہے۔ درجہ حرارت میں اضافے کا ٹیسٹ اس بات کو یقینی بناتا ہے کہ آپریشن کے دوران ٹرانسفارمر زیادہ گرم نہیں ہوتا ہے، اس طرح آلات کی سروس لائف کی ضمانت دیتا ہے۔ جزوی ڈسچارج ٹیسٹ ٹرانسفارمر میں ممکنہ موصلیت کے مسائل کو جانچنے کے لیے استعمال کیا جاتا ہے۔

تمام ٹیسٹ کے نتائج کو تفصیل سے ریکارڈ کیا جائے گا اور ٹیسٹ رپورٹس اور کوالٹی سرٹیفکیٹ فراہم کیے جائیں گے۔ معائنہ پاس کرنے کے بعد، 630kva پیڈ ماونٹڈ سٹیپ ڈاؤن آئل فلڈ ٹرانسفارمر کے ساتھ مکمل کوالٹی انسپکشن سرٹیفکیٹ ہوگا اور پھر اسے پیک کرکے تیار کیا جائے گا۔ یہ عمل یقینی بناتا ہے کہ ہر ٹرانسفارمر بین الاقوامی اور صنعتی معیارات کی تعمیل کرتا ہے اور اسے قابل اعتماد طریقے سے استعمال میں لایا جا سکتا ہے۔

سامان

پروڈکٹ ڈیٹیل

رنگ کی قسم

ٹرمینل کی قسم

ٹرانسفارمر باڈی

پروڈکٹ عمل میں ہے۔

ٹیسٹ سینٹر

سمیٹنے والی ورکشاپ
