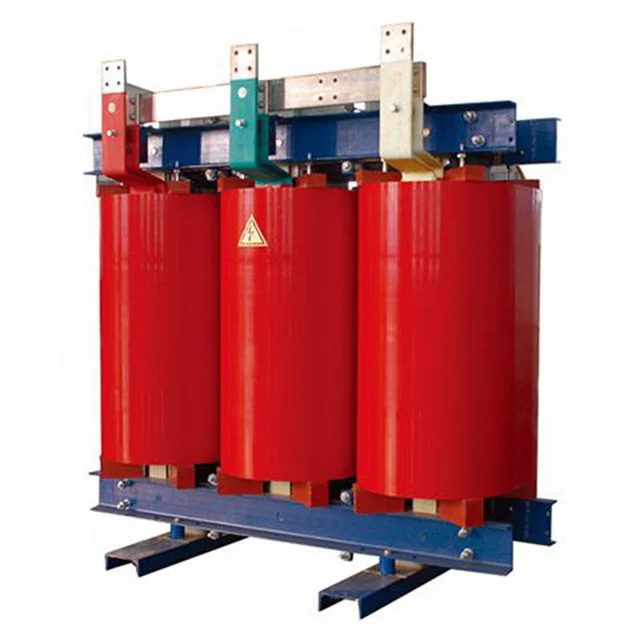

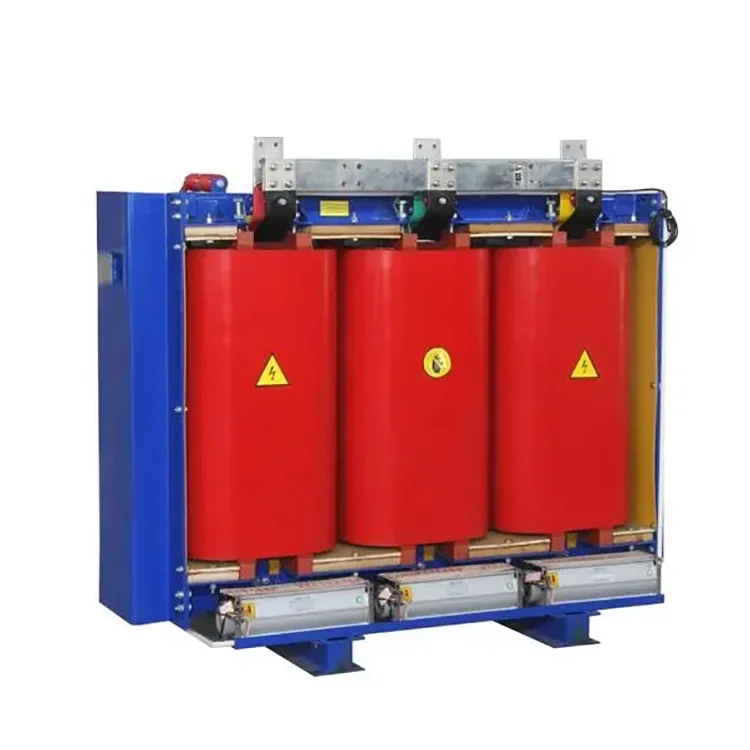

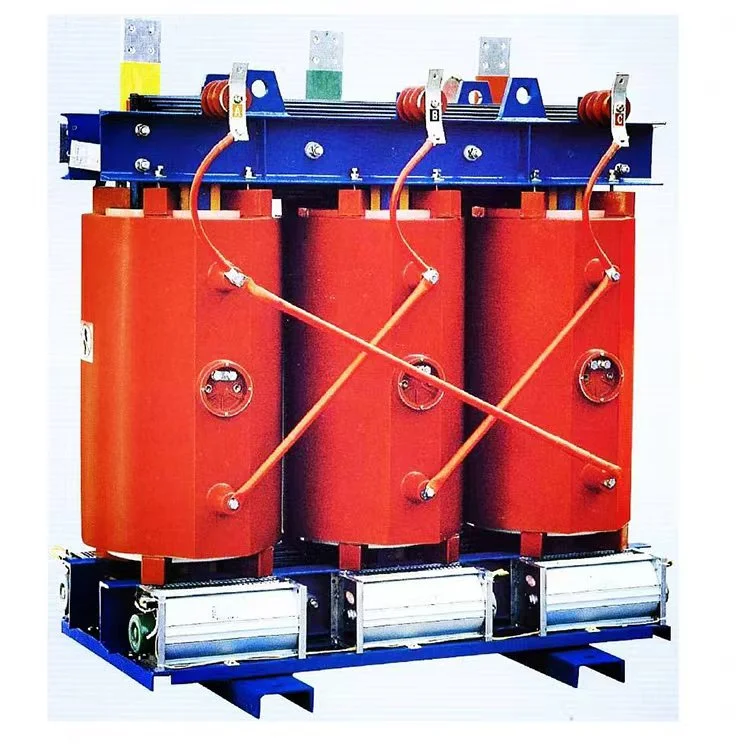

SCB9 1600 KVA 10kV ڈرائی ٹائپ پاور ٹرانسفارمر

جدید پاور ڈسٹری بیوشن نیٹ ورکس میں، صحیح ٹرانسفارمر کا انتخاب حفاظت، کارکردگی اور طویل مدتی اعتبار کے لیے اہم ہے۔ کمرشل کمپلیکس، صنعتی پلانٹس اور اونچی عمارتوں کے لیے، SCB9 1600 kVA 10kV خشک قسم کا پاور ٹرانسفارمر ایک صنعت کا معیار بن گیا ہے۔ Wenzhou Xifa Electrical Equipment Co., Ltd. میں، ہم اعلی کارکردگی والے خشک قسم کے پاور ٹرانسفارمر کی تیاری میں مہارت رکھتے ہیں جو آج کے برقی گرڈز کے سخت مطالبات کو پورا کرتے ہیں۔ یہ ٹرانسفارمر ان ڈور تنصیبات کے لیے ڈیزائن کیا گیا ہے جہاں آگ کی حفاظت اور ماحولیاتی صفائی سب سے اہم ہے۔ تیل میں ڈوبے ہوئے ٹرانسفارمرز کے برعکس، SCB9 1600 kVA 10kV خشک قسم کے پاور ٹرانسفارمر میں کولنگ آئل نہیں ہوتا ہے، جو رساو، آگ یا دھماکے کے خطرے کو ختم کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

SCB9 1600 kVA 10kV خشک قسم کے پاور ٹرانسفارمر کے کام کا اصول برقی مقناطیسی انڈکشن کے قانون پر مبنی ہے۔ جب ٹرانسفارمر کے پرائمری وائنڈنگ سے متبادل کرنٹ بہتا ہے، تو یہ آئرن کور میں بدلتی ہوئی مقناطیسی فیلڈ پیدا کرتا ہے۔ فیراڈے کے برقی مقناطیسی انڈکشن کے قانون کے مطابق، یہ بدلتا ہوا مقناطیسی میدان ثانوی وائنڈنگ میں ایک الیکٹرو موٹیو فورس (EMF) پیدا کرتا ہے، اس طرح وولٹیج کی تبدیلی ہوتی ہے۔ خاص طور پر:

پرائمری سمیٹ کرنٹ ایک مقناطیسی میدان پیدا کرتا ہے: جیسے ہی کرنٹ بنیادی وائنڈنگ سے گزرتا ہے، یہ ایک متبادل مقناطیسی میدان پیدا کرتا ہے، جو آئرن کور کے اندر مقناطیسی بہاؤ پیدا کرتا ہے۔

مقناطیسی بہاؤ ثانوی وائنڈنگ میں وولٹیج پیدا کرتا ہے: یہ مقناطیسی بہاؤ آئرن کور کے ذریعے سیکنڈری وائنڈنگ میں منتقل ہوتا ہے، ثانوی وائنڈنگ میں ایک الیکٹرو موٹیو قوت پیدا کرتا ہے، جس کے نتیجے میں آؤٹ پٹ وولٹیج پیدا ہوتا ہے۔

وولٹیج کی تبدیلی: بنیادی اور ثانوی وائنڈنگز کے درمیان موڑ کے تناسب کو ایڈجسٹ کرنے سے، مختلف وولٹیج کی تبدیلیاں حاصل کی جا سکتی ہیں۔ SCB9 1600 kVA 10kV خشک قسم کے پاور ٹرانسفارمر میں، موڑ کا تناسب طے ہوتا ہے، ڈیزائنر صلاحیت اور بنیادی وولٹیج کی بنیاد پر مناسب موڑ کا تناسب طے کرے گا۔

حرارت کی کھپت کا اصول: چونکہ SCB9 1600 kVA 10kV خشک قسم کا پاور ٹرانسفارمر تیل کو کولنگ میڈیم کے طور پر استعمال نہیں کرتا ہے، اس لیے وہ ہوا کی گردش پر بھروسہ کرتے ہیں تاکہ ونڈنگز اور آئرن کور سے گرمی کو ختم کیا جا سکے۔ اس وجہ سے، SCB9 1600 kVA 10kV خشک قسم کے پاور ٹرانسفارمر کو عام طور پر وینٹیلیشن کے سوراخوں اور کولنگ پنوں کے ساتھ ڈیزائن کیا گیا ہے، جس سے قدرتی ہوا کی نقل و حرکت کے ذریعے گرمی کی کھپت ممکن ہو سکتی ہے۔

Scb9 1600 Kva 10kv Dry Type Power Transformer

پروڈکٹ پیرامیٹرز:

نام	SCB9 1600 kVA 10kV خشک قسم کا پاور ٹرانسفارمر
شرح شدہ صلاحیت	1600kva
بنیادی وولٹیج	10KV
ثانوی وولٹیج	0.4/0.415 kV
موصلیت کا مواد	کاسٹ رال
ویکٹر گروپ	Dyn11 Yyn0
بغیر بوجھ کا نقصان (P0)	1200±15%
لوڈ نقصان (Pk)@120°C	6200±15%
امپیڈینس وولٹیج (برطانیہ)	4%
موصلیت کی کلاس	کلاس ایف یا ایچ
کولنگ کا طریقہ	اونااف اونااف
جزوی خارج ہونا	10pc سے کم
انکلوژر	کے ساتھ (IP20، کولڈ رولڈ سٹیل یا سٹینلیس سٹیل)/بغیر

پروڈکٹ کے بعد فروخت سروس

Wenzhou Xifa Electrical Equipment Co., Ltd. میں ٹرانسفارمر مینوفیکچرنگ کے 20 سال کے تجربے میں، ہمارے پاس کوالٹی کے مسائل کی وجہ سے فروخت کے بعد ایک بھی کیس نہیں ہوا ہے۔ جب تک ٹرانسفارمر عام لوڈ کے حالات میں کام کرتا ہے، اس کی سروس لائف 25 سے 30 سال ہوتی ہے۔

طویل مدتی اوورلوڈ نہ ہونے کی شرط کے تحت، ہمارے SCB9 1600 kVA 10kV خشک قسم کے پاور ٹرانسفارمر کی وارنٹی مدت 2 سال ہے۔ اگر ٹرانسفارمر کے ساتھ کوئی غیر معمولی صورتحال پیش آتی ہے، تو ہمارے انجینئرز بھی آن لائن رہنمائی کی خدمات فراہم کرنے کے لیے 24/7 دستیاب ہیں۔
