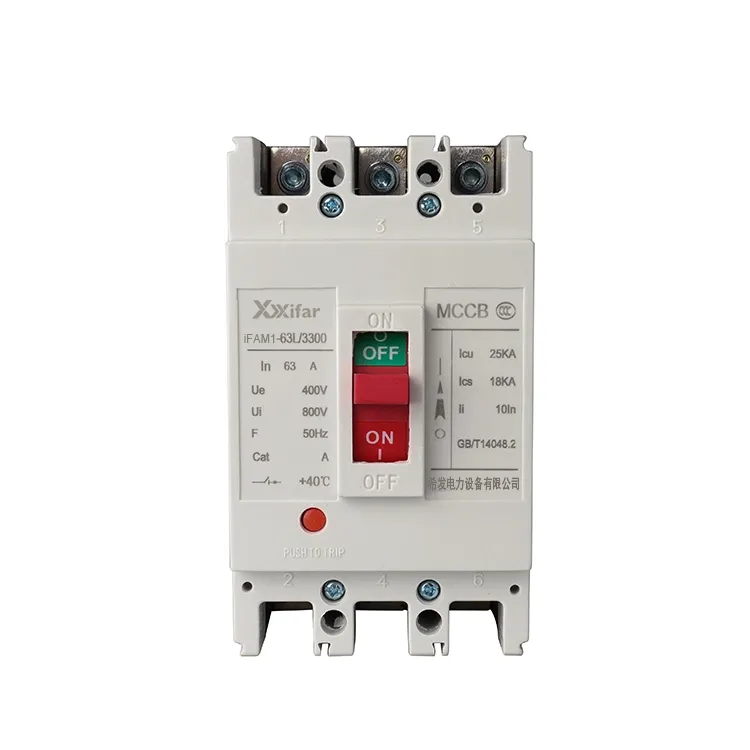

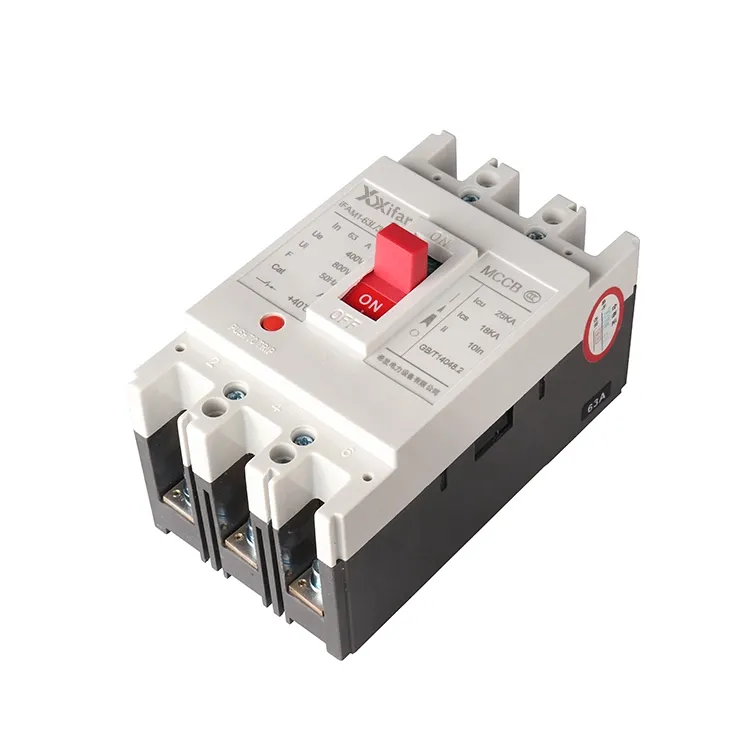

63a 3p مولڈڈ کیس سرکٹ بریکر

63a 3p مولڈ کیس سرکٹ بریکر کے آپریٹنگ اصول

(1) کرنٹ سینسنگ اور رکاوٹ

63a 3p مولڈ کیس سرکٹ بریکر کے اندر، ایک سینسنگ عنصر سرکٹ میں بہنے والے کرنٹ کی نگرانی کرتا ہے۔ جب کرنٹ پہلے سے طے شدہ سطح سے اوپر اٹھتا ہے، تو یہ ایک مقناطیسی قوت پیدا کرتا ہے جو ٹرپنگ میکانزم کو متحرک کرتا ہے۔ یہ برقی مقناطیسی عمل کے اصول کی بنیاد پر رابطے کو تیزی سے کھولنے اور سرکٹ کو توڑنے کا سبب بنتا ہے۔

(2) تھرمل تحفظ

اوورلوڈ حالات میں، 63a 3p مولڈ کیس سرکٹ بریکر کا تھرمل عنصر گرم ہوجاتا ہے۔ درجہ حرارت بڑھنے کے ساتھ ہی ایک دائمی پٹی جھک جاتی ہے، جس کے نتیجے میں ٹرپ میکانزم جاری ہوتا ہے اور مرکزی سرکٹ منقطع ہو جاتا ہے۔ یہ زیادہ گرمی کو روکتا ہے اور طویل عرصے سے زیادہ کرنٹ کی وجہ سے آگ لگنے کے خطرے کو کم کرتا ہے۔

(3) انڈر وولٹیج اور شنٹ ٹرپنگ

جب سپلائی وولٹیج ایک خاص سطح سے نیچے گر جاتا ہے، تو انڈر وولٹیج ریلیز میں آرمچر گر جاتا ہے، جو ٹرپ میکانزم کو متحرک کرتا ہے اور سرکٹ کھولتا ہے۔ اس کے علاوہ، جب شنٹ ٹرپ ڈیوائس کو متحرک کیا جاتا ہے، تو اس کا آرمچر اندر کھینچتا ہے اور اسی ٹرپنگ میکانزم کو بھی چالو کرتا ہے، جس سے مین سرکٹ کا رابطہ منقطع ہوتا ہے۔

63a 3p مولڈ کیس سرکٹ بریکرز کے اہم کام

(1) شارٹ سرکٹ تحفظ

شارٹ سرکٹ کی صورت میں، کرنٹ تیزی سے بہت زیادہ قیمت تک بڑھ جاتا ہے۔ 63a 3p مولڈ کیس سرکٹ بریکر تقریباً فوری طور پر جواب دیتا ہے، جو آلات کو شدید برقی دباؤ سے بچانے کے لیے سرکٹ کو کھولتا ہے۔

(2) اوورلوڈ تحفظ

اگر لوڈ کرنٹ کسی مدت کے لیے ریٹیڈ ویلیو سے زیادہ ہو جائے تو 63a 3p مولڈ کیس سرکٹ بریکر خود بخود ٹرپ کر جائے گا۔ یہ زیادہ گرم ہونے اور وائرنگ اور منسلک آلات کو پہنچنے والے نقصان کو روکنے میں مدد کرتا ہے۔

(3) خودکار منقطع

جب بھی کوئی خرابی واقع ہوتی ہے، 63a 3p مولڈ کیس سرکٹ بریکر دستی مداخلت کے بغیر بجلی کی فراہمی کو کاٹ سکتا ہے۔ مزید برآں، یہ فنکشن برقی نظام کے اندر آلات اور عملے دونوں کی حفاظت میں اہم کردار ادا کرتا ہے۔

63a 3p مولڈ کیس سرکٹ بریکر پیرامیٹر:

63a 3p مولڈ کیس سرکٹ بریکر اور چھوٹے سرکٹ بریکر کے درمیان فرق

1. شارٹ سرکٹ توڑنے کی صلاحیت:

غلطی کی مداخلت کی صلاحیت میں واضح فرق ہے۔ 63a 3p مولڈ کیس سرکٹ بریکرز عام طور پر 400V پر تقریباً 36kA سے 120kA کی حتمی توڑنے کی صلاحیت پیش کرتے ہیں، جب کہ 63a 3p چھوٹے سرکٹ بریکرز کو عام طور پر 6kA سے 10kA کی حد میں درجہ بندی کیا جاتا ہے۔

2. تحفظ کی خصوصیات کی سایڈستیت:

63a 3p MCCB کے ساتھ، اوورلوڈ اور شارٹ سرکٹ پروٹیکشن آزادانہ طور پر سیٹ کیا جا سکتا ہے، اور ٹرپ ویلیوز کو دستی طور پر ایڈجسٹ کیا جا سکتا ہے۔ الیکٹرانک ٹرپ یونٹس ملٹی اسٹیج پروٹیکشن بھی فراہم کر سکتے ہیں۔ اس کے برعکس، 63a 3p MCB میں تحفظ کی مخصوص خصوصیات ہیں، جو معیاری B، C، یا D منحنی خطوط کے ساتھ ایک مشترکہ تھرمل مقناطیسی طریقہ کار استعمال کرتی ہیں جنہیں ایڈجسٹ نہیں کیا جا سکتا۔

3. تنصیب اور مکینیکل طاقت:

63a 3p مولڈ کیس سرکٹ بریکر زیادہ محفوظ کنکشن کو یقینی بنانے کے لیے بولٹ کا استعمال کرتے ہوئے نصب کیے جاتے ہیں۔ یہ انہیں اعلی موجودہ ایپلی کیشنز اور کمپن کے ساتھ ماحول کے لیے موزوں بناتا ہے۔ 63a 3p MCBs، دوسری طرف، معیاری 35mm DIN ریلوں پر فوری تنصیب کے لیے ڈیزائن کیا گیا ہے، جو کہ آسان ہے لیکن کم میکینیکل مضبوطی پیش کرتا ہے۔

4. عام ایپلی کیشنز:

63a 3p MCCBs بڑے پیمانے پر صنعتی بجلی کی تقسیم کے نظام، موٹر پروٹیکشن، اور فیڈر سرکٹس میں سیکنڈری یا ترتیری سطحوں پر استعمال ہوتے ہیں۔ تاہم، 63A 3P MCBs بنیادی طور پر حتمی ڈسٹری بیوشن سرکٹس کے لیے ہیں، جیسے رہائشی یا تجارتی تنصیبات میں لائٹنگ اور ساکٹ آؤٹ لیٹس۔
