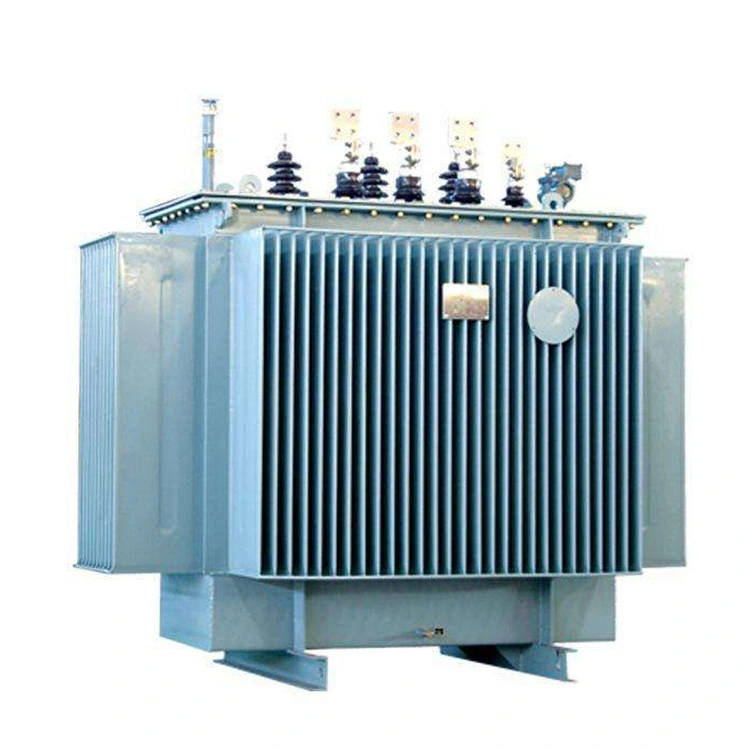

تیل میں ڈوبا ہوا ٹرانسفارمر 11kv سے 0.4kv 800kva تک

وینزو XiFa الیکٹریکل پاور ایکوئپمنٹ کمپنی، لمیٹڈ نہ صرف تیل میں ڈوبی ہوئی ٹرانسفارمر 11kv سے 0.4kv 800kva تک کی ایک قابل اعتماد تیاری ہے، بلکہ یہ پاور کمپنیوں، EPC ٹھیکیداروں اور صنعتی صارفین کو قابل اعتماد بجلی کی فراہمی کے حصول، توانائی کی کھپت کو کم کرنے اور اس بات کو یقینی بنانے کے لیے خدمات فراہم کرتی ہے کہ منصوبے شیڈول کے مطابق چلائے جائیں۔ Wenzhou XiFa کا مقصد کم نقصان والے 11kv سے 0.4kv 800kva کے تیل میں ڈوبے ہوئے ٹرانسفارمرز بنانے میں آپریشن کے اخراجات کو کم کرنا ہے، اس دوران، فیکٹری 30 دنوں کے اندر 800 kva تیل میں ڈوبے ہوئے ٹرانسفارمرز کے 50 سے زیادہ ٹکڑے تیار کر سکتی ہے تاکہ پراجیکٹ کی تکمیل کو قابل اعتماد وقت پر ڈیلیوری کے ساتھ یقینی بنایا جا سکے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

تیل میں ڈوبا ہوا ٹرانسفارمر 11kv سے 0.4kv 800kva ایک پاور ٹرانسفارمیشن ڈیوائس ہے جو آپریٹنگ درجہ حرارت کو کنٹرول کرنے اور قابل اعتماد کارکردگی کو برقرار رکھنے کے لیے انسولیٹنگ آئل کا استعمال کرتا ہے۔ 11kv سے 0.4kv 800kva کے تیل میں ڈوبے ہوئے ٹرانسفارمر کے فعال حصے ایک ویلڈیڈ اسٹیل ٹینک کے اندر رکھے جاتے ہیں جو موصل تیل سے بھرے ہوتے ہیں۔ تیل کولنگ میڈیم اور برقی موصلیت کا ذریعہ دونوں کے طور پر کام کرتا ہے، جو آپریشن کے دوران پیدا ہونے والی حرارت کو مؤثر طریقے سے اور محفوظ طریقے سے منتقل کرنے کی اجازت دیتا ہے۔ کولنگ کے طریقوں اور صلاحیت کی درجہ بندی کے مطابق، تیل میں ڈوبے ہوئے ٹرانسفارمرز کو عام طور پر قدرتی طور پر ٹھنڈے ہوئے تیل میں ڈوبے ہوئے ٹرانسفارمرز اور جبری ایئر کولڈ تیل میں ڈوبے ہوئے ٹرانسفارمرز میں درجہ بندی کیا جاتا ہے، جسے بالترتیب ONAN اور ONAF بھی کہا جاتا ہے۔

تیل میں ڈوبے ہوئے ٹرانسفارمر کے اہم اجزاء:

1. مقناطیسی کور

مقناطیسی کور مقناطیسی بہاؤ کے لیے راستہ فراہم کرتا ہے اور 11kv سے 0.4kv 800kva تیل میں ڈوبے ہوئے ٹرانسفارمر کا مرکزی حصہ بناتا ہے۔ یہ الیکٹرومیگنیٹک انڈکشن کے ذریعے ونڈنگز کے درمیان برقی توانائی کی منتقلی کو قابل بناتا ہے۔

2. وائنڈنگز

وائنڈنگز وولٹیج کی تبدیلی کے لیے درکار مقناطیسی میدان پیدا کرتی ہیں۔ وہ کور کے ارد گرد زخم کنڈکٹیو کنڈلیوں سے بنائے جاتے ہیں، جن میں سے وائنڈنگز کو خصوصی کاغذی مواد اور حفاظتی موصل تہوں کا استعمال کرتے ہوئے موصل کیا جاتا ہے۔ جیسے جیسے آپریٹنگ وولٹیج بڑھتا ہے، مناسب ڈائی الیکٹرک طاقت اور آپریشنل حفاظت کو یقینی بنانے کے لیے موٹی موصلیت کا اطلاق ہوتا ہے۔

3. ٹرانسفارمر ٹینک

ٹرانسفارمر ٹینک اندرونی اسمبلی کے لیے مکینیکل تحفظ فراہم کرنے کے لیے کور اور وائنڈنگز رکھتا ہے۔ ٹینک پر نصب بشنگ مناسب موصلیت کو برقرار رکھتے ہوئے وائنڈنگز کو پاور سسٹم سے منسلک کرنے کی اجازت دیتی ہے۔ ٹینک سے منسلک ریڈی ایٹرز بیرونی سطح کے رقبے کو بڑھاتے ہیں، جس سے گرمی کی کھپت بہتر ہوتی ہے اور ٹھنڈک کی کارکردگی میں اضافہ ہوتا ہے۔

4. موصلیت کا تیل

موصلیت کا تیل ٹینک کے اندرونی حصے کو بھرتا ہے اور دو ضروری کام انجام دیتا ہے۔ یہ توانائی بخش اجزاء کے درمیان برقی موصلیت فراہم کرتا ہے اور کولنگ میڈیم کے طور پر کام کرتا ہے۔ آپریشن کے دوران، تیل قدرتی طور پر گردش کرتا ہے یا ونڈنگز اور کور اسمبلی کے ارد گرد معاون بہاؤ کے راستوں کے ذریعے گردش کرتا ہے۔ یہ گرمی کو گرم مقامات سے دور لے جاتا ہے اور ٹینک اور ریڈی ایٹرز میں منتقل ہوتا ہے جہاں اسے آس پاس کے ماحول میں چھوڑا جاتا ہے۔

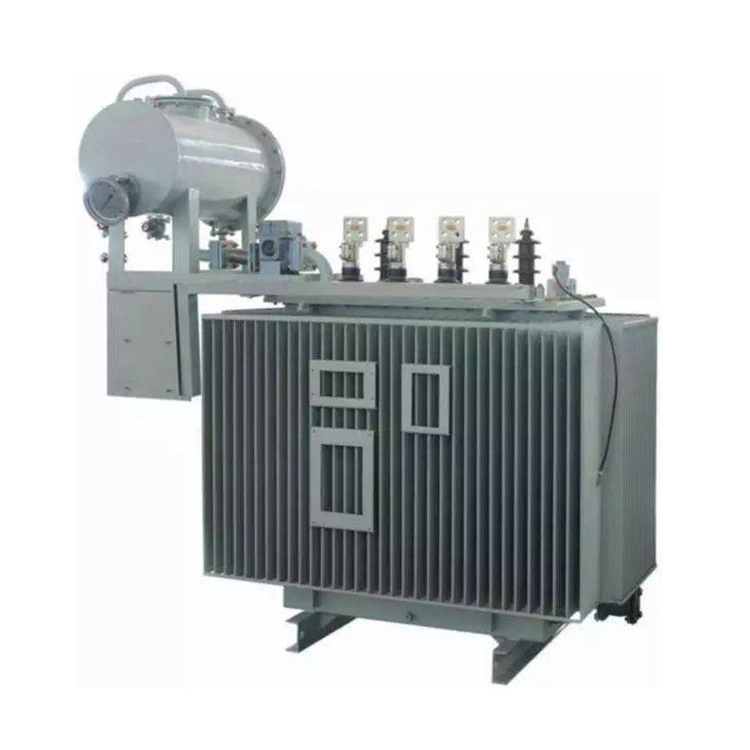

Oil Immersed Transformer 11kv To 0 4kv 800kva

تکنیکی تفصیلات:

پروڈکٹ کا نام		11kv سے 0.4kv 800kva تیل میں ڈوبا ہوا ٹرانسفارمر
شرح شدہ صلاحیت		800 kVA
ہائی سسٹم وولٹیج		12 kV
ریٹیڈ پرائمری وولٹیج		11 kV±2×2.5%
ثانوی وولٹیج کی درجہ بندی		400/230 V
چینجر کو تھپتھپائیں۔	قسم	DETC یا OLTC
	رینج	±2×2.5%، 5 پوزیشنز
کارکردگی		≥ 99%
رکاوٹ		4.5% ±10% رواداری کے ساتھ
زیادہ سے زیادہ درجہ حرارت		≤50 ℃
رشتہ دار نمی		95%

تیل میں ڈوبے ہوئے ٹرانسفارمرز کے اہم فوائد

1. بہترین موصلیت کی کارکردگی

11kv سے 0.4kv 800kva کے تیل میں ڈوبے ہوئے ٹرانسفارمر موصل تیل کی اعلی ڈائی الیکٹرک طاقت کی وجہ سے شاندار برقی موصلیت پیش کرتے ہیں۔ تیل بھی مؤثر گرمی کی کھپت فراہم کرتا ہے. یہ تیل میں ڈوبے ہوئے ٹرانسفارمرز کو ہائی وولٹیج اور ہائی پاور ایپلی کیشنز کے لیے موزوں بناتا ہے۔ 11kv سے 0.4kv 800kva تیل میں ڈوبے ہوئے ٹرانسفارمرز بڑے پیمانے پر پاور ٹرانسمیشن نیٹ ورکس، صنعتی سہولیات، اور سب اسٹیشنوں میں استعمال ہوتے ہیں جہاں بجلی کی ضرورت کے مطابق قابل اعتماد آپریشن کی ضرورت ہوتی ہے۔

2. موثر کولنگ اور طویل سروس لائف

تیل کی موصلیت کی ٹھنڈک کی صلاحیت بھاری لوڈنگ کے حالات میں بھی مستحکم آپریٹنگ درجہ حرارت کو برقرار رکھنے میں مدد کرتی ہے۔ خشک قسم کے ٹرانسفارمرز سے موازنہ کریں، یہ تیل میں ڈوبے ہوئے ٹرانسفارمرز کو زیادہ مؤثر طریقے سے زیادہ بوجھ کو سنبھالنے کی اجازت دیتا ہے اور طویل آپریشنل زندگی میں حصہ ڈالتا ہے۔ مناسب دیکھ بھال کے ساتھ، تیل میں ڈوبے ہوئے بہت سے ٹرانسفارمر دو سے تین دہائیوں تک سروس میں رہتے ہیں۔

3. لاگت سے موثر حل

اسی پاور ریٹنگ کے لیے، تیل میں ڈوبے ہوئے ٹرانسفارمرز عموماً کاسٹ رال ٹرانسفارمرز کے مقابلے میں بنانے کے لیے زیادہ کفایتی ہوتے ہیں۔ ان کی کم ابتدائی سرمایہ کاری کی لاگت انہیں افادیت، صنعتی منصوبوں، اور کارکردگی اور بجٹ کے درمیان توازن کے لیے بنیادی ڈھانچے کی ترقی کے لیے ایک پرکشش انتخاب بناتی ہے۔

4. سخت ماحول میں قابل اعتماد آپریشن

11kv سے 0.4kv 800kva کے تیل میں ڈوبے ہوئے ٹرانسفارمرز کو چیلنجنگ آپریٹنگ حالات میں قابل اعتماد طریقے سے کارکردگی کا مظاہرہ کرنے کے لیے ڈیزائن کیا گیا ہے، جس میں زیادہ محیط درجہ حرارت اور گرد آلود ماحول شامل ہیں۔ ان کی مضبوط تعمیر اور بیرونی خلل کے خلاف مضبوط مزاحمت مطالبہ ماحول میں مستحکم اور قابل اعتماد بجلی کی تقسیم کو یقینی بنانے میں مدد کرتی ہے۔
