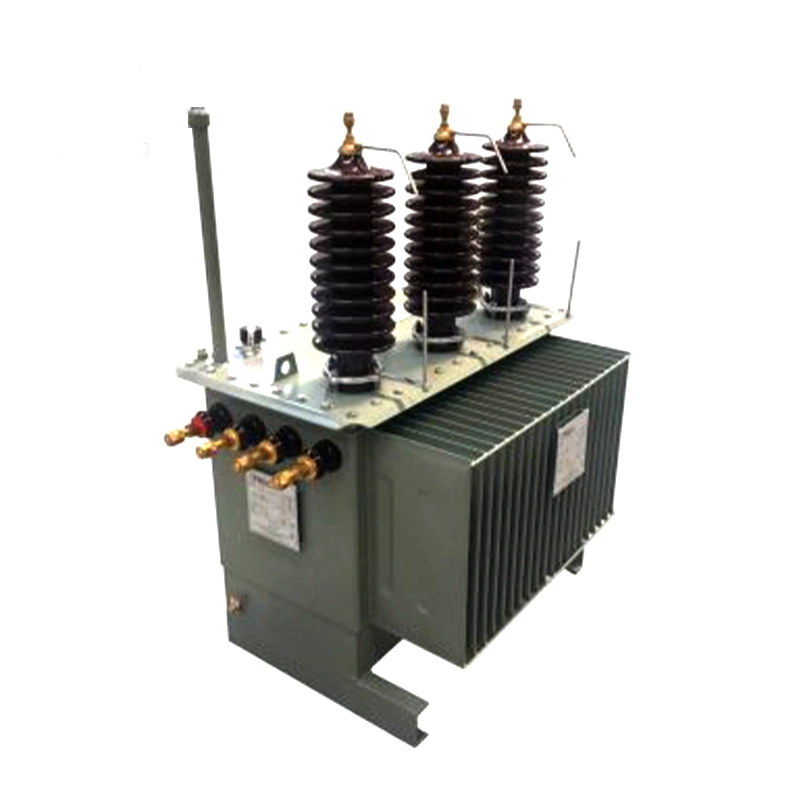

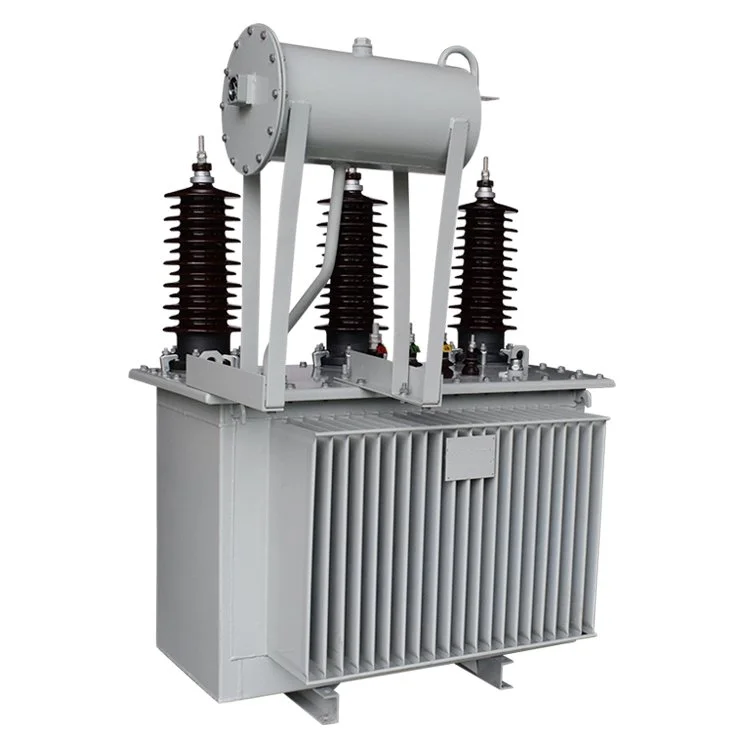

33kv 50kva دو وائنڈنگ آئل میں ڈوبا ہوا ٹرانسفارمر

33kv 50kva تیل میں ڈوبے ہوئے ٹرانسفارمرز کا کمیشننگ سے پہلے معائنہ اور جانچ

1. ظاہری شکل اور ساخت کا بصری معائنہ

اس بات کو یقینی بنانے کے لیے ایک جامع بصری معائنہ کیا جائے گا کہ 33kv 50kva دو وائنڈنگ آئل ڈوبا ہوا ٹرانسفارمر کسی بھی نظر آنے والے نقصان، خرابی، یا تیل کے رساو سے پاک ہے۔ تمام بیرونی اجزاء، بشمول ٹینک، ریڈی ایٹرز، بشنگ، اور پریشر ریلیف ڈیوائس کی جانچ پڑتال کی جائے گی تاکہ اس بات کی تصدیق کی جا سکے کہ وہ اچھی حالت میں ہیں اور مناسب طریقے سے انسٹال ہیں۔ تمام مکینیکل کنکشن کی سختی کے لیے تصدیق کی جائے گی۔ اس کے علاوہ، گراؤنڈنگ سسٹم کا معائنہ کیا جائے گا تاکہ یہ یقینی بنایا جا سکے کہ یہ صحیح طریقے سے نصب ہے اور قابل اعتماد ارتھنگ فراہم کرتا ہے، جو آپریشنل سیفٹی کے لیے ضروری ہے۔

2. موصلیت مزاحمت ٹیسٹ

موصلیت مزاحمت ٹیسٹ 33kv 50kva دو وائنڈنگ آئل ڈوبی ٹرانسفارمر موصلیت کے نظام کی حالت کا جائزہ لینے کا ایک اہم طریقہ ہے۔ ایک میگوہ میٹر کا استعمال فیز سے فیز اور ہر فیز کے درمیان زمین سے موصلیت کی مزاحمت کی پیمائش کے لیے کیا جائے گا۔ حاصل شدہ اقدار کا موازنہ کارخانہ دار کے مخصوص حوالہ ڈیٹا سے کیا جائے گا تاکہ اس بات کی تصدیق کی جا سکے کہ موصلیت کی کارکردگی مطلوبہ معیارات پر پورا اترتی ہے۔

3. ڈائی الیکٹرک ڈسپیشن فیکٹر ٹیسٹ

ڈائی الیکٹرک نقصان کا ٹیسٹ، جسے tan δ ٹیسٹ بھی کہا جاتا ہے، نمی کے داخل ہونے، موصلیت کی عمر بڑھنے، یا 33kv 50kva کے دو وائنڈنگ آئل ڈوبے ہوئے ٹرانسفارمر کے اندر ممکنہ جزوی خارج ہونے کا اندازہ لگانے کے لیے استعمال کیا جاتا ہے۔ ڈائی الیکٹرک کھپت کے عنصر کی پیمائش کرکے، موصلیت کے مواد کی حالت کا زیادہ جامع اندازہ لگایا جاسکتا ہے۔ یہ ٹیسٹ عام طور پر موصلیت کے خلاف مزاحمت کے ٹیسٹ کے ساتھ کیا جاتا ہے تاکہ موصلیت کی صحت کا مزید مکمل اندازہ حاصل کیا جا سکے۔

4. موڑ کا تناسب اور ویکٹر گروپ کی تصدیق

ڈیزائن کی وضاحتوں کی تعمیل کو یقینی بنانے کے لیے ٹرانسفارمر کے موڑ کے تناسب کی تصدیق کی جائے گی، جس میں 33kv 50kva کے دو وائنڈنگ آئل ڈوبے ہوئے ٹرانسفارمرز کے پرائمری وولٹیج اور سیکنڈری وولٹیج وائنڈنگز کے درمیان درست تناسب کی تصدیق بھی شامل ہے۔ ایک ہی وقت میں، بجلی کے نظام کی ضروریات کے مطابق، تین فیز وائنڈنگز کے مناسب فیز ڈسپلسمنٹ اور درست کنکشن کو یقینی بنانے کے لیے ویکٹر گروپ کو چیک کیا جائے گا۔

5. کوئی لوڈ ٹیسٹ نہیں۔

کوئی لوڈ ٹیسٹ 33kv 50kva کے دو وائنڈنگ آئل ڈوبی ٹرانسفارمر کے ساتھ نہیں کیا جاتا ہے جو پرائمری سائیڈ پر اینرجائزڈ ہوتا ہے جبکہ سیکنڈری سائیڈ کھلا رہتا ہے۔ مقصد یہ ہے کہ لوڈ کرنٹ نہ ہو اور لوڈ کے نقصانات نہ ہوں۔ یہ ٹیسٹ کور کے معیار، مقناطیسی بہاؤ کی تقسیم، اور سمیٹنے کی توازن کے حوالے سے اہم معلومات فراہم کرتا ہے۔ یہ مقناطیسی سرکٹ میں ممکنہ اسامانیتاوں کی شناخت میں بھی مدد کرتا ہے۔

6. شارٹ سرکٹ ٹیسٹ

شارٹ سرکٹ ٹیسٹ کے دوران، پرائمری وولٹیج وائنڈنگ پر ایک کم وولٹیج لاگو کیا جاتا ہے جبکہ سیکنڈری وولٹیج وائنڈنگ شارٹ سرکٹ ہوتی ہے، جس سے شارٹ سرکٹ کی رکاوٹ اور بوجھ کے نقصانات کی پیمائش ہوتی ہے۔ یہ ٹیسٹ 33kv 50kva کے دو وائنڈنگ آئل ڈوبے ہوئے ٹرانسفارمر کی لوڈ کنڈیشنز کی کارکردگی پر قیمتی ڈیٹا فراہم کرتا ہے، جس میں تھرمل رویہ، شارٹ سرکٹ برداشت کرنے کی صلاحیت، اور وائنڈنگز کی مکینیکل طاقت شامل ہے۔

7. تیل کے معیار کا تجزیہ اور تیل کی سطح کا معائنہ

33kv 50kva کے دو وائنڈنگ آئل میں ڈوبے ہوئے ٹرانسفارمرز کے لیے، انسولیٹنگ آئل کی حالت براہ راست آپریشنل کارکردگی اور سروس لائف کو متاثر کرتی ہے۔ شروع کرنے سے پہلے، تیل کے نمونے لیبارٹری تجزیہ کے لیے لیے جائیں گے تاکہ نمی کی مقدار، تیزابیت، اور ناپاکی کی سطح جیسے پیرامیٹرز کو چیک کیا جا سکے۔ تمام نتائج قابل اطلاق معیارات کے مطابق ہوں گے۔ اس کے علاوہ، ٹینک کے اندر تیل کی سطح کی تصدیق کی جائے گی تاکہ یہ یقینی بنایا جا سکے کہ یہ مطلوبہ حد کے اندر ہے، آپریشن کے دوران موثر کولنگ اور موصلیت کی ضمانت دیتا ہے۔

خلاصہ طور پر، 33kv 50kva کے دو وائنڈنگ آئل ڈوبے ہوئے ٹرانسفارمر کو سروس میں ڈالنے سے پہلے سخت معائنہ اور ٹیسٹوں کا ایک سلسلہ مکمل ہونا چاہیے۔ یہ طریقہ کار مستحکم کارکردگی، آپریشنل حفاظت اور طویل مدتی وشوسنییتا کو یقینی بناتے ہیں۔ مناسب پری کمیشننگ ٹیسٹنگ نہ صرف ممکنہ ناکامیوں کے خطرے کو کم کرتی ہے بلکہ 33kv 50kva دو وائنڈنگ آئل میں ڈوبے ہوئے ٹرانسفارمر کے محفوظ اور موثر طویل مدتی آپریشن کے لیے ایک ٹھوس بنیاد فراہم کرتی ہے۔
