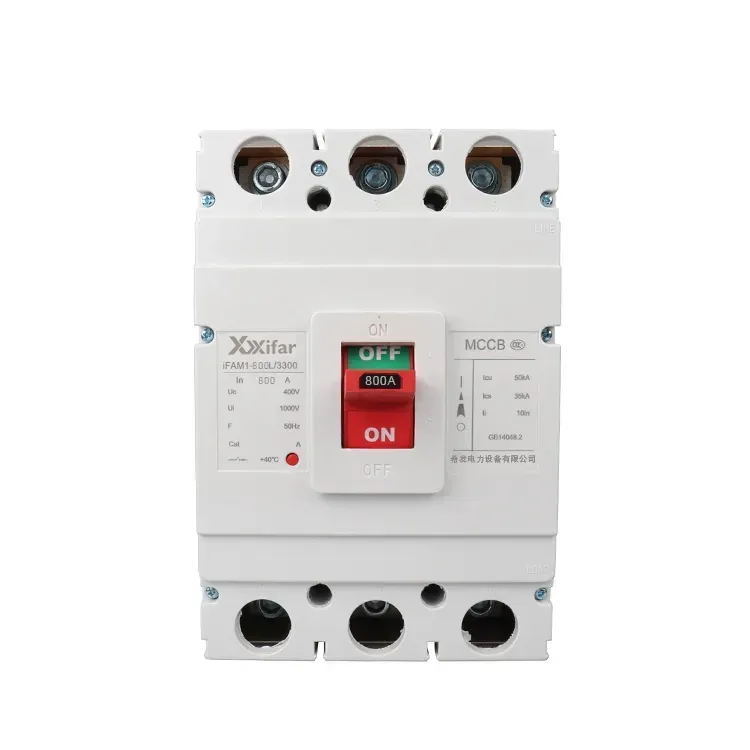

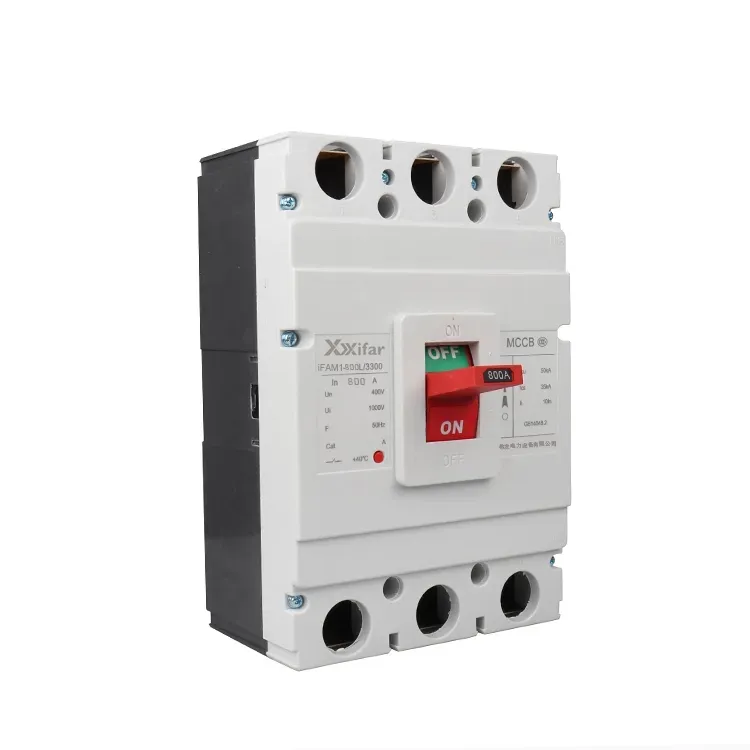

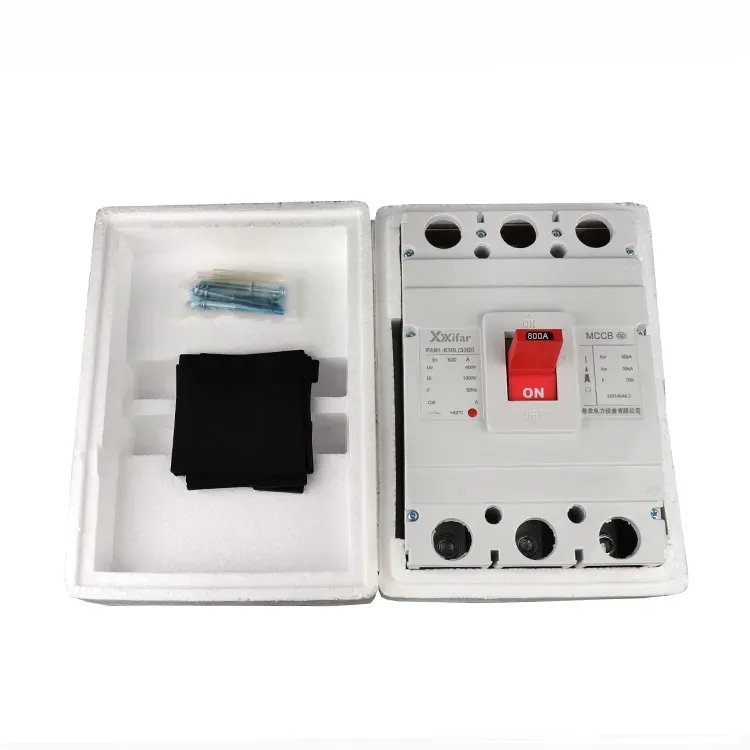

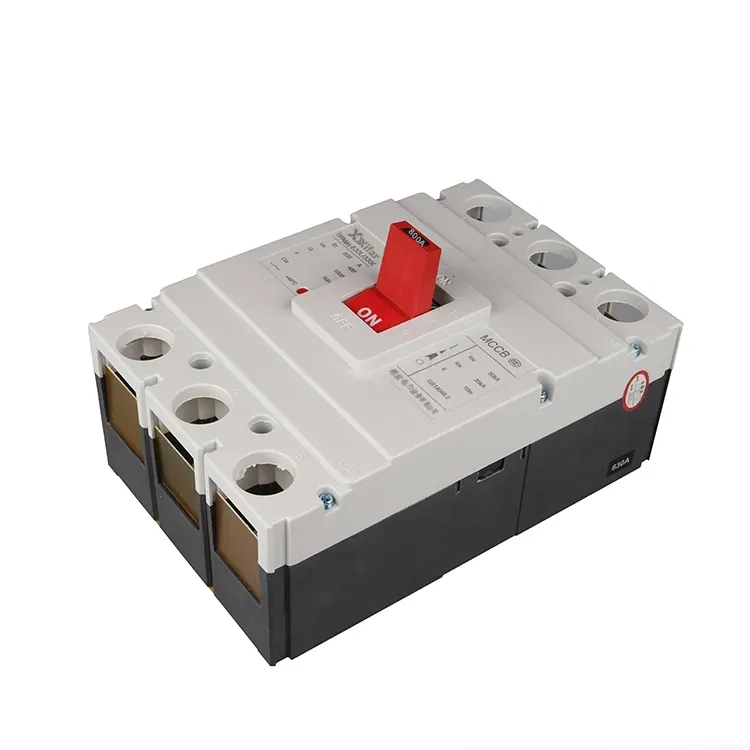

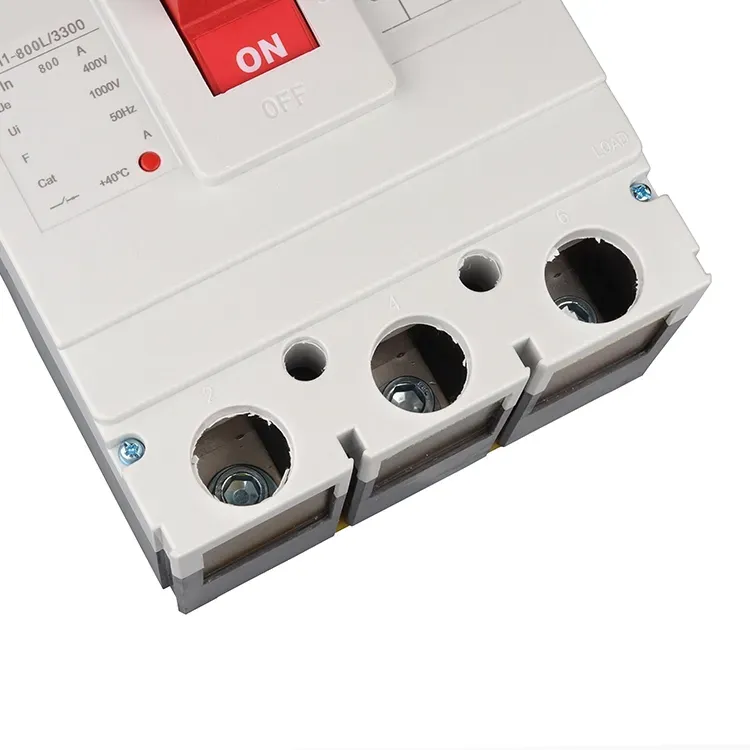

800 Amp 4pole الیکٹرک Mccb مولڈڈ کیس سرکٹ بریک

ایک 800 amp 4pole الیکٹرک mccb مولڈ کیس سرکٹ بریکر کائنٹ کی مختلف مانگ کو پورا کرنے کے لیے تھرمل میگنیٹک ٹرپ یونٹ یا الیکٹرانک ٹرپ یونٹ سے لیس ہو سکتا ہے۔ مزید، توسیعی یونٹ، جیسے انڈر وولٹیج ٹرپ کوائل، بقایا کرنٹ ڈیوائس اور موٹر پروٹیکشن یونٹ، 800 amp 4pole الیکٹرک mccb مولڈ کیس سرکٹ بریکر کو درخواست کی طلب کو پورا کرنے کے لیے مزید فنکشن حاصل کرنے کی اجازت دیتا ہے۔ تعارفی تحفظ کا فنکشن ذیل میں دکھایا گیا ہے۔

تھرمل مقناطیسی ٹرپ یونٹس کے تحفظ کے افعال:

1. اوورلوڈ تحفظ:

جب سرکٹ کرنٹ ریٹیڈ ویلیو سے زیادہ ہو جاتا ہے، تو 800 amp 4pole الیکٹرک mccb مولڈ کیس سرکٹ بریکر کی بائی میٹل پٹی گرم ہو جاتی ہے اور موڑ جاتی ہے، جو ٹرپ میکانزم کو متحرک کرتی ہے۔ ٹرپنگ ٹائم کرنٹ کے مربع کے الٹا متناسب ہے۔

2. شارٹ سرکٹ تحفظ:

شارٹ سرکٹ کی صورت میں، ہائی فالٹ کرنٹ برقی مقناطیسی قوت پیدا کرتا ہے، جو ٹرپ میکانزم کو تقریباً فوری طور پر کام کرنے کے لیے چلاتا ہے۔

اس طرح، تھرمل میگنیٹک 800A 4 قطب MCCBs عام طور پر دو مرحلے کا تحفظ فراہم کرتے ہیں، جو طویل عرصے سے تاخیر سے تحفظ اور فوری تحفظ ہے۔ اسے غیر منتخب قسم بھی کہا جاتا ہے۔

الیکٹرانک ٹرپ یونٹس کے تحفظ کے افعال

1. اوورلوڈ تحفظ:

800 amp 4pole الیکٹرک mccb مولڈ کیس سرکٹ بریکر پر ایک مائکرو پروسیسر درست تحفظ فراہم کرنے کے لیے سرکٹ کرنٹ کی مسلسل نگرانی اور حساب لگاتا ہے۔

2. شارٹ سرکٹ تحفظ:

800 amp 4pole الیکٹرک mccb مولڈ کیس سرکٹ بریکر پر پہلے سے طے شدہ تاخیر کو شارٹ سرکٹ کے حالات کے دوران سلیکٹیوٹی حاصل کرنے کے لیے لاگو کیا جاتا ہے۔

3. شارٹ سرکٹ تحفظ:

شدید خرابی کے حالات میں، 800 amp 4pole الیکٹرک mccb مولڈ کیس سرکٹ بریکر سرکٹ کو الگ کرنے کے لیے بغیر کسی تاخیر کے ٹرپ کرتا ہے۔

4. زمینی غلطی سے تحفظ:

اسے 800 amp 4pole الیکٹرک mccb مولڈ کیس سرکٹ بریکر پر زمینی خرابی کے کرنٹ کا پتہ لگانے اور ان میں خلل ڈالنے کے لیے ڈیزائن کیا گیا ہے۔

اس طرح، ایک الیکٹرانک 800A 4P MCCBs عام طور پر چار مرحلے کا تحفظ فراہم کرتا ہے، جو کہ طویل مدتی تاخیر سے تحفظ، مختصر وقت میں تاخیر، فوری تحفظ، اور زمینی غلطی سے تحفظ ہے۔ الیکٹرانک 800A 4P MCCB کو سلیکٹیو ٹائپ MCCB بھی کہا جاتا ہے۔

اضافی تحفظ کی خصوصیات:

1. انڈر وولٹیج تحفظ:

ایک 800 amp 4pole الیکٹرک mccb مولڈ کیس سرکٹ بریکر ایک انڈر وولٹیج ریلیز سے بھی لیس ہو سکتے ہیں جو سپلائی وولٹیج مقررہ حد سے نیچے گرنے پر 800A مولڈ کیس سرکٹ بریکر کو خود بخود ٹرپ کر دیتا ہے۔

2. بقایا موجودہ تحفظ:

کچھ ورژن، جیسے رساو سے بچاؤ کی قسمیں، زمین کے رساو کا پتہ لگا سکتی ہیں اور برقی جھٹکوں سے تحفظ فراہم کر سکتی ہیں۔

3. موٹر تحفظ:

موٹر پروٹیکشن MCCBs کو خاص طور پر موٹر سرکٹس کے لیے ڈیزائن کیا گیا ہے، جو اکثر D قسم کے ٹرپ کی خصوصیات کو استعمال کرتے ہوئے سٹارٹ اپ کے دوران ہائی انرش کرنٹ کو ایڈجسٹ کرتے ہیں۔

800 ایم پی 4 پول الیکٹرک ایم سی سی بی مولڈ کیس سرکٹ بریکر پیرامیٹر:
