چونکہ بجلی کی تقسیم کا نظام تیزی سے پیچیدہ ہوتا جا رہا ہے، وولٹیج کی درست پیمائش اور قابل اعتماد تحفظ پہلے سے کہیں زیادہ اہم ہے۔ اےسب اسٹیشن میں 13.8 Kv سنگل فیز پوٹینشل ٹرانسفارمرمیٹرنگ، مانیٹرنگ، ریلے پروٹیکشن، اور آٹومیشن سسٹمز کے لیے درست وولٹیج کی تبدیلی کو یقینی بنانے میں ایک اہم کردار ادا کرتا ہے۔
XiFaاعلیٰ معیار فراہم کرنے میں مہارت رکھتا ہے۔سب اسٹیشن میں 13.8 Kv سنگل فیز پوٹینشل ٹرانسفارمرجدید یوٹیلیٹی نیٹ ورکس، صنعتی سب اسٹیشنز، قابل تجدید توانائی کی سہولیات، اور بجلی کی تقسیم کے بنیادی ڈھانچے کے لیے ڈیزائن کیے گئے حل۔ یہ مضمون کام کے اصولوں، تعمیرات، فوائد، تکنیکی خصوصیات، ایپلی کیشنز، تنصیب کے تحفظات، اور ان ضروری سب سٹیشن اجزاء کی دیکھ بھال کی ضروریات کو تلاش کرتا ہے۔
ایک ممکنہ ٹرانسفارمر (PT)، جسے وولٹیج ٹرانسفارمر (VT) بھی کہا جاتا ہے، ایک آلہ ٹرانسفارمر ہے جو ہائی پرائمری وولٹیج کی سطح کو کم کرنے کے لیے ڈیزائن کیا گیا ہے تاکہ پیمائش کرنے والے آلات، پروٹیکشن ریلے، SCADA سسٹمز، اور نگرانی کے آلات کے لیے موزوں معیاری کم ثانوی وولٹیج تک پہنچ سکے۔

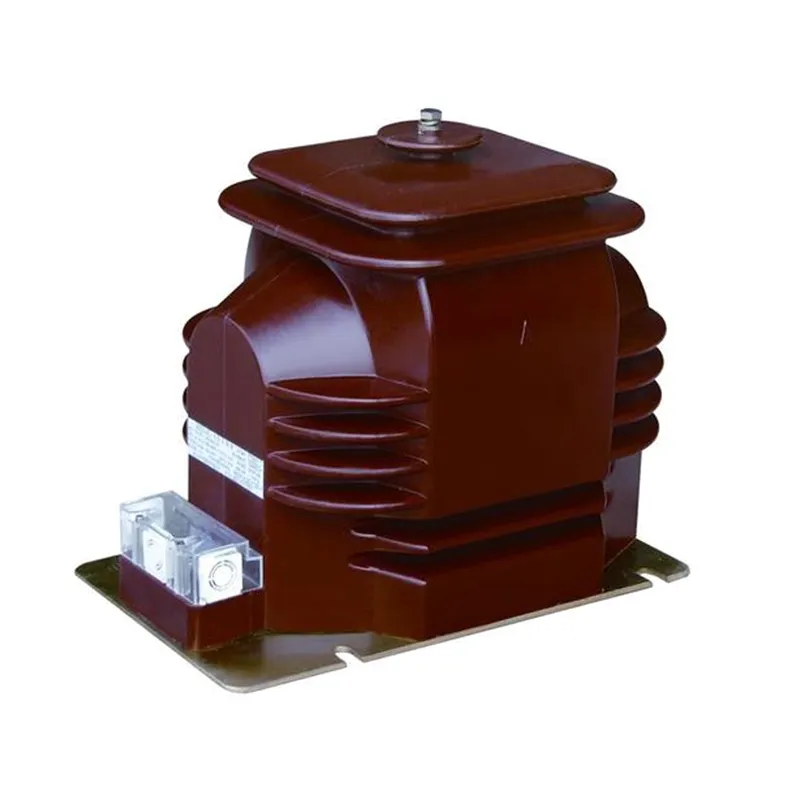

A سب اسٹیشن میں 13.8 Kv سنگل فیز پوٹینشل ٹرانسفارمرخاص طور پر 13.8 kV کے ارد گرد درمیانے وولٹیج پاور سسٹم وولٹیجز کو محفوظ اور قابل پیمائش آؤٹ پٹ جیسے 120V، 110V، یا دیگر معیاری اقدار میں تبدیل کرتا ہے۔
یہ ٹرانسفارمرز ہائی وولٹیج سرکٹس اور کم وولٹیج کنٹرول سسٹمز کے درمیان برقی تنہائی فراہم کرتے ہیں جبکہ اعلی پیمائش کی درستگی کو برقرار رکھتے ہیں۔
آپریٹنگ اصول برقی مقناطیسی انڈکشن پر مبنی ہے۔ جب بنیادی وائنڈنگ 13.8 kV نیٹ ورک سے منسلک ہوتی ہے، تو ٹرانسفارمر کور کے اندر مقناطیسی بہاؤ پیدا ہوتا ہے۔
یہ مقناطیسی بہاؤ ثانوی وائنڈنگ میں پرائمری اور سیکنڈری وائنڈنگز کے درمیان موڑ کے تناسب کے مطابق متناسب وولٹیج پیدا کرتا ہے۔
نتیجے میں کم وولٹیج سگنل محفوظ طریقے سے کھانا کھلا سکتا ہے:
پرائمری وولٹیج ویوفارم کو درست طریقے سے دوبارہ تیار کرکے، ٹرانسفارمر پورے سب اسٹیشن میں قابل اعتماد نگرانی اور تحفظ کو قابل بناتا ہے۔
ایک اعلیٰ معیار کا 13.8 kV ممکنہ ٹرانسفارمر کئی اہم اجزاء پر مشتمل ہوتا ہے جو آپریشنل حفاظت اور پیمائش کی درستگی کو یقینی بناتا ہے۔
| جزو | فنکشن |
|---|---|
| پرائمری سمیٹنا | میڈیم وولٹیج سسٹم سے براہ راست جڑا ہوا ہے۔ |
| سیکنڈری سمیٹنا | آلات کے لیے کم وولٹیج آؤٹ پٹ فراہم کرتا ہے۔ |
| مقناطیسی کور | مقناطیسی بہاؤ کو مؤثر طریقے سے منتقل کرتا ہے۔ |
| موصلیت کا نظام | ڈائی الیکٹرک طاقت اور حفاظت کو یقینی بناتا ہے۔ |
| چینی مٹی کے برتن یا پولیمر ہاؤسنگ | اندرونی اجزاء کو ماحولیاتی حالات سے بچاتا ہے۔ |
| ٹرمینل اسمبلی | محفوظ برقی کنکشن فراہم کرتا ہے۔ |
| گراؤنڈنگ سٹرکچر | آپریشنل حفاظت کو بہتر بناتا ہے۔ |
XiFa جیسے پریمیم مینوفیکچررز قابل اعتماد اور سروس کی زندگی کو زیادہ سے زیادہ کرنے کے لیے جدید موصلیت کا مواد اور درست وائنڈنگ تکنیک کا استعمال کرتے ہیں۔
اگرچہ پراجیکٹ کی ضروریات کے مطابق وضاحتیں مختلف ہوتی ہیں، لیکن ذیل کے پیرامیٹرز عام طور پر سب اسٹیشن ایپلی کیشنز میں پائے جاتے ہیں۔
| پیرامیٹر | عام قدر |
|---|---|
| شرح شدہ وولٹیج | 13.8 kV |
| فیز کی قسم | سنگل فیز |
| تعدد | 50Hz / 60Hz |
| سیکنڈری وولٹیج | 120V، 110V یا اپنی مرضی کے مطابق |
| درستگی کی کلاس | 0.2، 0.5، 1.0 |
| موصلیت کی سطح | IEC/ANSI معیارات کے مطابق |
| تنصیب | آؤٹ ڈور یا انڈور |
| کولنگ کا طریقہ | قدرتی ایئر کولنگ |
| پروٹیکشن کلاس | موسم مزاحم ڈیزائن |
ممکنہ ٹرانسفارمرز انتہائی درست وولٹیج اسکیلنگ فراہم کرتے ہیں، درست پیمائش اور نظام کے تجزیہ کو قابل بناتے ہیں۔
حفاظتی ریلے غیر معمولی آپریٹنگ حالات کا جلدی اور درست طریقے سے پتہ لگانے کے لیے درست وولٹیج ان پٹ پر انحصار کرتے ہیں۔
ہائی وولٹیج سرکٹس سے پیمائش کے آلات کو الگ کر کے، PTs نمایاں طور پر برقی خطرات کو کم کرتے ہیں۔
مسلسل وولٹیج کی نگرانی آپریشنل آگاہی کو بہتر بناتی ہے اور حفاظتی دیکھ بھال کے پروگراموں کی حمایت کرتی ہے۔
اعلیٰ معیار کے موصلیت کے نظام اور پائیدار مکانات کئی دہائیوں تک قابل اعتماد آپریشن کی اجازت دیتے ہیں۔
جدید سب سٹیشن تیزی سے ڈیجیٹل مانیٹرنگ اور آٹومیشن سسٹم پر انحصار کرتے ہیں جن کے لیے درست وولٹیج ڈیٹا کی ضرورت ہوتی ہے۔
13.8 kV سنگل فیز ممکنہ ٹرانسفارمر وسیع پیمانے پر متعدد شعبوں میں استعمال ہوتا ہے۔
جہاں بھی وولٹیج کی درست پیمائش اور تحفظ کی ضرورت ہوتی ہے، یہ ٹرانسفارمرز ایک اہم کردار ادا کرتے ہیں۔
صحیح PT کا انتخاب کرنے کے لیے انجینئرنگ کے کئی عوامل کا محتاط جائزہ لینے کی ضرورت ہے۔
یقینی بنائیں کہ ٹرانسفارمر برائے نام نظام وولٹیج اور موصلیت کی ضروریات سے میل کھاتا ہے۔
ریونیو میٹرنگ ایپلی کیشنز کو عام طور پر نگرانی کے عمومی نظاموں سے زیادہ درستگی کی کلاسز کی ضرورت ہوتی ہے۔
میٹرز، ریلے اور نگرانی کے آلات سے کل منسلک بوجھ کا حساب لگائیں۔
نمی، آلودگی کی سطح، اونچائی، درجہ حرارت، اور زلزلہ کی ضروریات پر غور کریں۔
IEC، ANSI، IEEE، اور مقامی افادیت کے معیارات کی تعمیل کی تصدیق کریں۔
طویل مدتی وشوسنییتا کے حصول کے لیے مناسب تنصیب ضروری ہے۔
ان طریقہ کار پر عمل کرنے سے کمیشن کے مسائل کم ہوتے ہیں اور آلات کی لمبی عمر میں بہتری آتی ہے۔
معمول کی دیکھ بھال مسلسل کارکردگی اور نظام کی وشوسنییتا کو یقینی بناتی ہے۔
| بحالی کی سرگرمی | تجویز کردہ تعدد |
|---|---|
| بصری معائنہ | ماہانہ |
| ٹرمینل کی تنگی کی جانچ | سہ ماہی |
| موصلیت مزاحمت ٹیسٹ | سالانہ |
| انسولیٹروں کی صفائی | جیسا کہ ضرورت ہے۔ |
| تھرمل معائنہ | سالانہ |
| انشانکن کی تصدیق | یوٹیلیٹی سٹینڈرڈز کے مطابق |
احتیاطی دیکھ بھال غیر متوقع بندش اور متبادل اخراجات کو نمایاں طور پر کم کرتی ہے۔
| فیچر | ممکنہ ٹرانسفارمر (PT) | موجودہ ٹرانسفارمر (CT) |
|---|---|---|
| مین فنکشن | وولٹیج کی پیمائش | موجودہ پیمائش |
| کنکشن | متوازی | سلسلہ |
| آؤٹ پٹ | کم وولٹیج | کم کرنٹ |
| عام ثانوی قدر | 110V یا 120V | 1A یا 5A |
| درخواست | میٹرنگ اور تحفظ | میٹرنگ اور تحفظ |
دونوں آلات ٹرانسفارمرز مکمل برقی نظام کی نگرانی اور تحفظ فراہم کرنے کے لیے مل کر کام کرتے ہیں۔
بجلی کی صنعت تیزی سے ڈیجیٹل سب سٹیشنز اور ذہین گرڈ انفراسٹرکچر کی طرف ترقی کر رہی ہے۔
مستقبل کی پیشرفت میں شامل ہیں:
XiFa جیسے مینوفیکچررز ان ابھرتی ہوئی صنعت کی ضروریات کو پورا کرنے کے لیے جدید ٹرانسفارمر ٹیکنالوجیز میں سرمایہ کاری جاری رکھے ہوئے ہیں۔
اس کا بنیادی مقصد ہائی وولٹیج کی سطح کو محفوظ طریقے سے معیاری کم وولٹیج تک کم کرنا ہے جو پیمائش، پیمائش اور حفاظتی آلات کے لیے موزوں ہیں۔
درست وولٹیج کی پیمائش قابل اعتماد بلنگ، نظام کی نگرانی، غلطی کا پتہ لگانے، اور تحفظ کوآرڈینیشن کو یقینی بناتی ہے۔
جی ہاں بہت سے ماڈلز خاص طور پر موسم سے مزاحم موصلیت اور ہاؤسنگ سسٹم کے ساتھ بیرونی تنصیب کے لیے بنائے گئے ہیں۔
مناسب دیکھ بھال کے ساتھ، اعلیٰ معیار کے ممکنہ ٹرانسفارمرز اکثر 25 سال سے زیادہ کی سروس لائف فراہم کرتے ہیں۔
IEC، ANSI، IEEE، اور یوٹیلیٹی کے مخصوص معیارات کا حوالہ عام طور پر ممکنہ ٹرانسفارمرز کے انتخاب اور انسٹال کرتے وقت دیا جاتا ہے۔
افادیت، صنعتی پلانٹس، قابل تجدید توانائی کی سہولیات، نقل و حمل کے نظام، کان کنی کے آپریشنز، اور کمرشل پاور نیٹ ورکس سب ان پر منحصر ہیں۔
A سب اسٹیشن میں 13.8 Kv سنگل فیز پوٹینشل ٹرانسفارمروولٹیج کی پیمائش، ریلے پروٹیکشن، انرجی میٹرنگ، اور پاور سسٹم کی نگرانی کے لیے ایک بنیادی جزو ہے۔ برقی تنہائی کو برقرار رکھتے ہوئے درست وولٹیج کی تبدیلی فراہم کرنے کی اس کی صلاحیت اسے جدید سب سٹیشنوں اور صنعتی پاور سسٹمز کے لیے ناگزیر بناتی ہے۔
خواہ یوٹیلیٹی ڈسٹری بیوشن نیٹ ورکس، قابل تجدید توانائی کے منصوبوں، یا صنعتی سہولیات کو سپورٹ کرنا ہو، تجربہ کار مینوفیکچرر سے قابل بھروسہ ٹرانسفارمر کا انتخاب آپریشنل سیفٹی، پیمائش کی درستگی اور سسٹم کی وشوسنییتا کو نمایاں طور پر بڑھا سکتا ہے۔
اپنے اگلے سب اسٹیشن پروجیکٹ کے لیے قابل اعتماد اور اعلیٰ کارکردگی کا حل تلاش کر رہے ہیں؟XiFaپیشہ ورانہ انجینئرڈ ممکنہ ٹرانسفارمرز پیش کرتا ہے جو بین الاقوامی معیار اور متنوع درخواست کی ضروریات کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے۔ہم سے رابطہ کریں۔آج ہی اپنے پروجیکٹ کی ضروریات پر بات کرنے، تکنیکی مدد کی درخواست کرنے، یا ہماری ماہر ٹیم سے حسب ضرورت کوٹیشن حاصل کرنے کے لیے۔
