سب اسٹیشن میں 13.8 کے وی سنگل فیز ممکنہ ٹرانسفارمر

To produce a reliable 13.8 kv single phase potential transformer in substation, Wenzhou XiFa Electric Power Equipment Co., Ltd adopts premium CRGO electrical steel as the main material of core to reduce the loss value and improve the accuracy class, and high strength enamelled copper wire as the main material of coil to ensure turns ratio and turn to turn insulation through precision winding. Ever more, each 13.8 kv single phase potential transformer in substation adopts the producing process of epoxy resin vacuum casting to make an overall solidified structure that is not easy to absorb moisture, which is suitable for hot, humid and dusty environments.

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Product Features:

سب اسٹیشن میں 13.8 کے وی سنگل فیز کے ممکنہ ٹرانسفارمر کو 13.8 کے وی کے بنیادی وولٹیج کو معیاری ثانوی وولٹیج ، جیسے 100 یا 110 وولٹ میں قدم رکھنے کے لئے ڈیزائن کیا گیا ہے۔ اس کے بعد کم وولٹیج کو متوازی سمیٹنے کو آلات اور حفاظتی ریلے کی پیمائش کرنے کے لئے فراہم کیا جاتا ہے ، جس سے بنیادی وولٹیج کی پیمائش کو کم وولٹیج آلات کے ساتھ بالواسطہ طور پر بنایا جاسکتا ہے۔ اس طرح کا نقطہ نظر آلے کے ڈیزائن کو آسان بناتا ہے ، لاگت کی بچت کرتا ہے ، اور دونوں سازوسامان اور آپریٹنگ اہلکاروں کی حفاظت کو یقینی بناتا ہے۔

13.8 کے وی سنگل فیز ممکنہ ٹرانسفارمر کا ورکنگ اصول بجلی کی تقسیم کے ٹرانسفارمر کی طرح ہی ہے ، جس میں تبدیلی کا تناسب بنیادی اور ثانوی کنڈلیوں میں موڑ کی تعداد سے طے ہوتا ہے۔ ثانوی موڑ کی تعداد میں اضافہ تناسب کو کم کرتا ہے ، جبکہ بنیادی موڑ کی تعداد میں اضافہ اس میں اضافہ کرتا ہے۔ یہ نوٹ کرنا ضروری ہے کہ کسی بھی حالت میں 13.8 کے وی سنگل مرحلے کے ممکنہ ٹرانسفارمر کے ثانوی سرکٹ کو آپریشن کے دوران مختصر گردش نہیں کیا جانا چاہئے۔

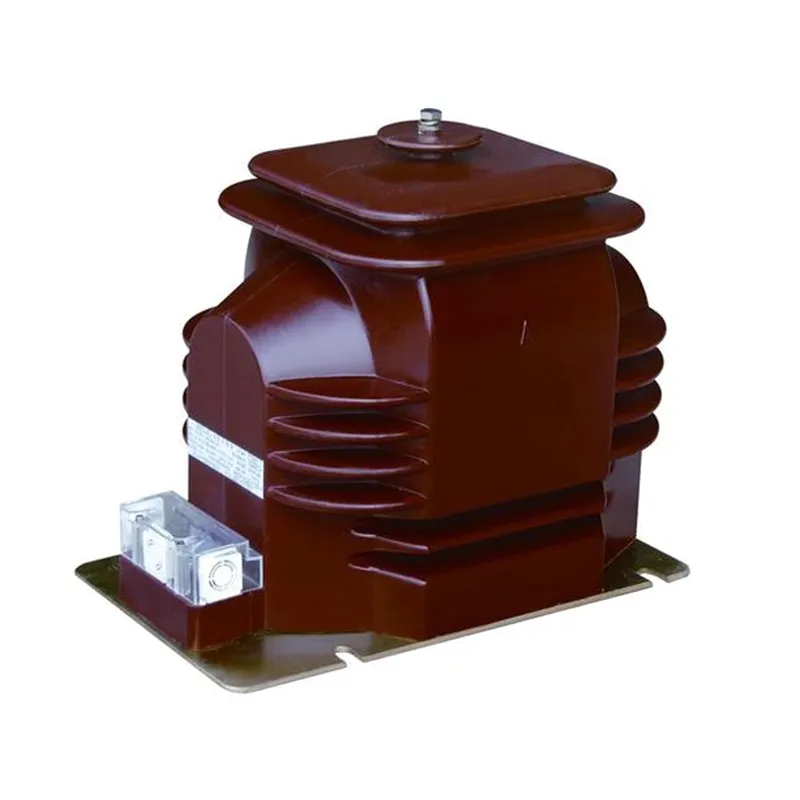

13 8 Kv Single Phase Potential Transformer In Substation

تکنیکی تفصیلات:

قسم	ریٹیڈ وولٹیج تناسب (کے وی)	درستگی کی کلاس	درستگی کی کلاس اور درجہ بندی شدہ آؤٹ پٹ کوس = 0.8				زیادہ سے زیادہ آؤٹ پٹ (VA)
			0.2	0.5	1	6(P)
JDZ11-15	(15/√3)/(0.1/√3)/(0.1/3)	0.2/6p 0.5/6p 1/6 پی	30	80	150	100	400
جے ڈی زیڈ 11-20	(20/√3)/(0.1/√3)/(0.1/3)
JDZ11-15	(15/√3)/(0.1/√3)/(0.1/√3)/(0.1/3)	0.2/0.2/6P 0.2/0.5/6P	15	20	N/A	100	2*200
JDZX11-20	(20/√3)/(0.1/√3)/(0.1/√3)/(0.1/3)

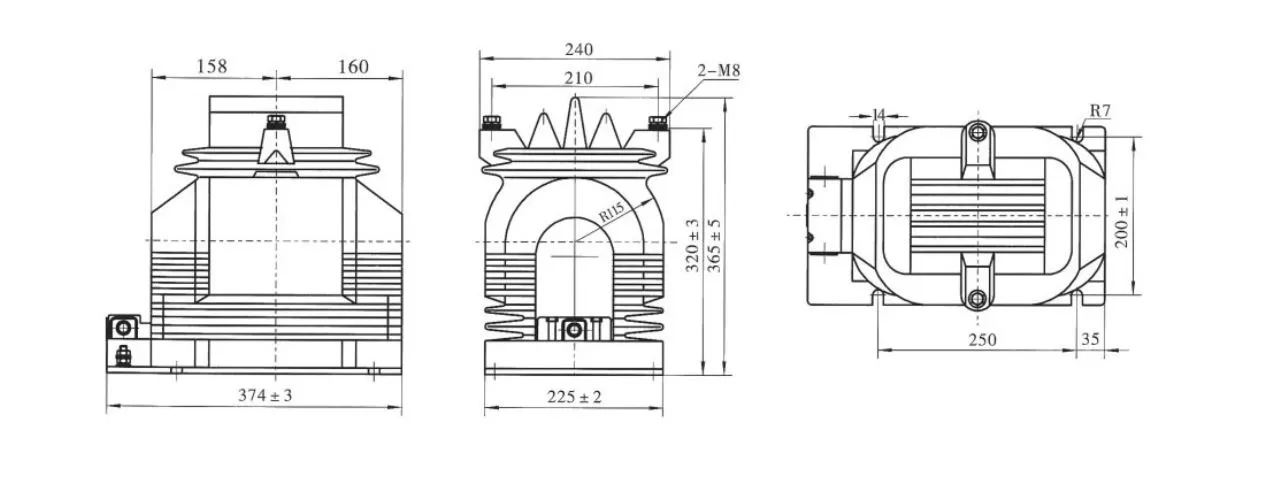

13 8 Kv Single Phase Potential Transformer In Substation

مصنوعات کے عمومی سوالنامہ:

س: 13.8 کے وی سنگل فیز ممکنہ ٹرانسفارمر 13.8 کے وی پاور ٹرانسفارمر سے کس طرح مختلف ہے؟

ج: جبکہ دونوں وولٹیج میں تبدیل کرنے والے آلات ہیں ، ایک 13.8 کے وی سنگل فیز ممکنہ ٹرانسفارمر بجلی کی منتقلی کے بجائے پیمائش اور تحفظ کے لئے ڈیزائن کیا گیا ہے۔ اس کا درجہ بند بوجھ نسبتا small چھوٹا ہوتا ہے ، عام طور پر VA میں اظہار کیا جاتا ہے ، جبکہ پاور ٹرانسفارمر ایک بڑی قیمت میں بوجھ سنبھالتے ہیں جو کے وی اے یا ایم وی اے میں شمار ہوتا ہے۔

س: 13.8 کے وی سنگل مرحلے کے ممکنہ ٹرانسفارمر میں موصلیت کے کون سے طریقے استعمال کیے جاتے ہیں؟

A: Most potential transformersاس وولٹیج کی سطح پر بیرونی تنصیبات کے لئے انڈور سروس یا چینی مٹی کے برتن/سلیکون ہاؤسنگ کے لئے ایپوسی رال کاسٹ موصلیت کا استعمال کریں۔ کچھ ڈیزائن ایک توسیع شدہ خدمت زندگی اور اعلی تھرمل صلاحیت کو حاصل کرنے کے لئے تیل میں ڈوبے ہوئے موصلیت کا استعمال کرتے ہیں۔

س: ایک سب اسٹیشن میں 13.8 کے وی سنگل فیز کے ممکنہ ٹرانسفارمر کو کس طرح جوڑنا چاہئے؟

A: مرحلے سے زمینی پیمائش کے لئے ، PT پرائمری ایک مرحلے اور زمین کے درمیان جڑا ہوا ہے۔ تین مرحلے کے نظام میں ، سنگل فیز پی ٹی ایس کا ایک سیٹ یا تین فیز پی ٹی یونٹ کا استعمال لائن سے لائن کی پیمائش کرنے کے لئے کیا جاسکتا ہے اور گراؤنڈ وولٹیجز کی لائن کی لائن کی پیمائش کی جاسکتی ہے۔

س: سب اسٹیشنوں میں 13.8 کے وی سنگل مرحلے کے ممکنہ ٹرانسفارمرز کے ساتھ کون سے مسائل پیدا ہوسکتے ہیں؟

A: عام مسائل میں موصلیت کا انحطاط ، کچھ سوئچنگ شرائط کے تحت فیرسوننس ، زیادہ بوجھ کی وجہ سے زیادہ گرمی ، اور ثانوی سرکٹ کھلی حالتیں جو خطرناک حد تک زیادہ وولٹیج کا سبب بن سکتی ہیں۔
