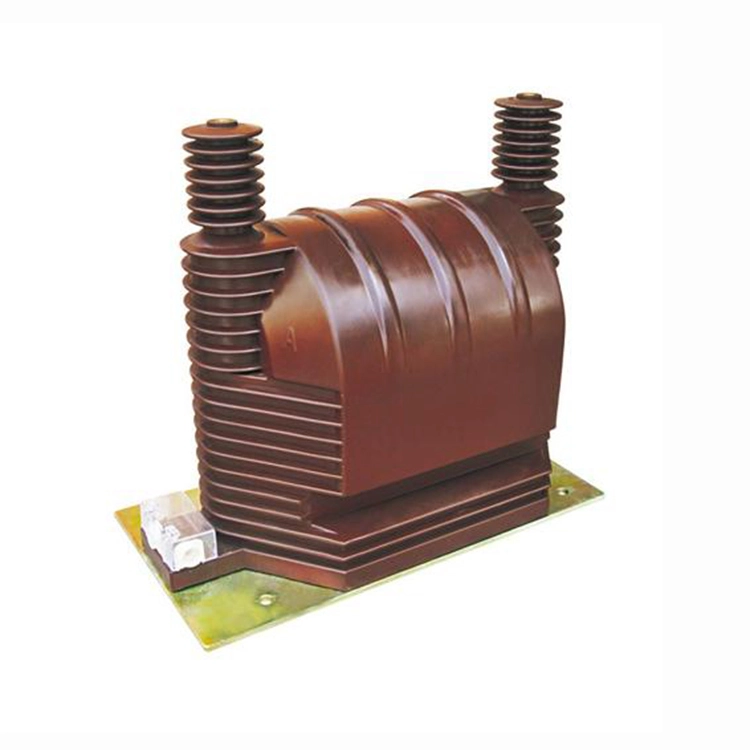

1. ساختی طور پر ، ایک 33KV ہائی وولٹیج سنگل فیز ممکنہ ٹرانسفارمر کو ایک چھوٹی سی صلاحیت اور اعلی تناسب مرحلہ پاور ٹرانسفارمر کے طور پر سمجھا جاسکتا ہے۔ تاہم ، پاور ٹرانسفارمر کے برعکس ، aممکنہ ٹرانسفارمربوجھ کی فراہمی کے لئے توانائی کی منتقلی نہیں کرتا ہے۔ اس کے بجائے ، یہ پیمائش اور تحفظ پر ایک اہم کردار ادا کرتا ہے۔
2. ثانوی سرکٹ ماپنے والے آلات ، حفاظتی ریلے ، اور خودکار آلات سے منسلک ہے جس میں وولٹیج کنڈلی ایک انتہائی اعلی اور بنیادی طور پر مستقل رکاوٹ پیش کرتی ہے۔ اس کے نتیجے میں ، ثانوی موجودہ کم سے کم ہے ، جو پاور ٹرانسفارمر کی بوجھ کی حالت کی طرح ہے۔ 33KV ہائی وولٹیج سنگل فیز ممکنہ ٹرانسفارمر کی بجلی کی کھپت انتہائی کم ہے ، اور ثانوی وولٹیج عملی طور پر حوصلہ افزائی EMF کے برابر ہے ، جو مستقل پرائمری وولٹیج کے ذریعہ طے ہوتا ہے۔ یہ وولٹیج کی پیمائش کے لئے مطلوبہ درستگی کی سطح کو یقینی بناتا ہے۔
3. ممکنہ ٹرانسفارمروں کی ثانوی سمیٹ کو کبھی بھی مختصر نہیں ہونا چاہئے۔ عام آپریشن کے تحت ، 33KV ہائی وولٹیج سنگل فیز ممکنہ ٹرانسفارمر کا بوجھ ایک اعلی رکاوٹ آلہ ہے ، لیکن اگر کوئی شارٹ سرکٹ ہوتا ہے تو ، صرف محدود عنصر سمیٹنے کی رکاوٹ ہے۔ اس سے زیادہ شارٹ سرکٹ موجودہ کا سبب بن سکتا ہے ، جس کی وجہ سے میٹر ریڈنگ ، جھوٹی ریلے آپریشن ، یا بجلی کے ٹرانسفارمر کو مستقل نقصان بھی ہوسکتا ہے۔
4. ثانوی سمیٹ اور صفر تسلسل سمیٹ دونوں کے ٹرمینل کو گراؤنڈ کرنا ضروری ہے۔ اگر گراؤنڈنگ نہیں ہے تو ، پرائمری سسٹم پر ہونے والی غلطی ان سمیٹوں پر خطرناک حد تک ہائی وولٹیج کی حوصلہ افزائی کرسکتی ہے ، جو منسلک آلات ، ریلے اور اہلکاروں کی حفاظت کو سنگین خطرات لاحق ہے۔
| قسم | ریٹیڈ وولٹیج تناسب (کے وی) | درستگی کی کلاس | درستگی کی کلاس اور درجہ بندی شدہ آؤٹ پٹ کوس = 0.8 | زیادہ سے زیادہ آؤٹ پٹ (VA) | |||
| 0.2 | 0.5 | 1 | 3 | ||||
| jdz9-35q | 35/0.1 | 0.2 0.5 1 3 | 30 | 120 | 240 | 600 | 1200 |
| 35/0.1/0.1 | 0.2/0.2 (0.5) | 30 | 30 | n/a | n/a | 600 | |
| 0.5/0.5 | n/a | 60 | |||||
س: 33KV ہائی وولٹیج سنگل فیز ممکنہ ٹرانسفارمر کا درجہ بند بوجھ کیا ہے؟
A: درخواست کے لحاظ سے عام طور پر درجہ بندی کا بوجھ 25 VA سے 200 VA تک ہوتا ہے۔ یہ ٹرانسفارمر کو اوورلوڈ کیے بغیر آلات اور تحفظ ریلے کی پیمائش کے لئے مستحکم درستگی کو یقینی بناتا ہے۔
س: 33KV ہائی وولٹیج سنگل فیز ممکنہ ٹرانسفارمر گراؤنڈ کیسے ہے؟
A: حوالہ کی صلاحیت کو برقرار رکھنے اور حفاظت کو یقینی بنانے کے لئے ثانوی سمیٹ عام طور پر ایک نقطہ پر گراؤنڈ کی جاتی ہے۔ یہ تیرتے ہوئے وولٹیج سے بچنے اور موصلیت کی ناکامی کے خطرے کو کم کرنے میں مدد کرتا ہے۔
س: کیا ایک ہی مرحلے کے پی ٹی کو تین مرحلے کی پیمائش کے لئے منسلک کیا جاسکتا ہے؟
A: یقینا تین مرحلے کے نظام کے ل three ، تین سنگل فیز پی ٹی ایس کو اسٹار یا اوپن ڈیلٹا انتظام میں منسلک کیا جاسکتا ہے ، جس کا انحصار اس بات پر ہوتا ہے کہ اگر فیز ٹو فیز ٹو فیز اور فیز ٹو گراؤنڈ وولٹیج کی نگرانی کرنے کی ضرورت ہے یا نہیں۔
