A کررENT ٹرانسفارمر (CT)جدید برقی اور بجلی کے نظاموں میں ایک اہم جز ہے ، جو براہ راست بجلی سے رابطے کے بغیر موجودہ پیمائش ، نظام کے تحفظ ، اور توانائی کی نگرانی کو قابل بناتا ہے۔ حفاظت ، درستگی اور طویل مدتی نظام کی وشوسنییتا کو یقینی بنانے کے لئے صحیح سی ٹی کا انتخاب ضروری ہے۔
اس گہرائی میں گائیڈ میں ، ہم دریافت کرتے ہیں کہ موجودہ ٹرانسفارمر کس طرح کام کرتے ہیں ، سی ٹی کی مختلف اقسام ، کلیدی انتخاب کے معیار ، درستگی کی کلاسیں ، تنصیب کے بہترین طریقوں اور حقیقی دنیا کی ایپلی کیشنز۔ چاہے آپ صنعتی بجلی کے نظام کو ڈیزائن کررہے ہو ، توانائی کی نگرانی کو اپ گریڈ کر رہے ہو ، یا پروٹیکشن ریلے کے لئے سی ٹی ایس کا انتخاب کر رہے ہو ، اس مضمون سے آپ کو باخبر فیصلہ کرنے میں مدد ملے گی۔

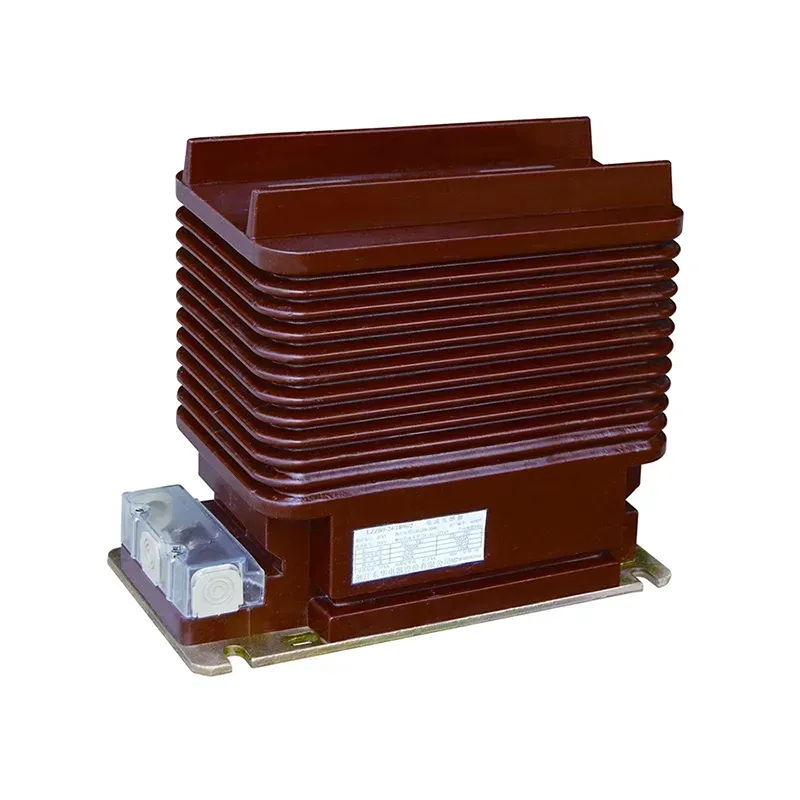

A موجودہ ٹرانسفارمر (سی ٹی)ایک ایسا آلہ ٹرانسفارمر ہے جو اعلی ، نچلے ، معیاری سطح پر اعلی متبادل موجودہ (AC) اقدار کو کم کرنے کے لئے ڈیزائن کیا گیا ہے جس کو میٹر ، پروٹیکشن ریلے ، یا کنٹرول آلات کے ذریعہ محفوظ طریقے سے ماپا یا نگرانی کی جاسکتی ہے۔
سی ٹی ایس میں وسیع پیمانے پر استعمال ہوتا ہے:
برقی مقناطیسی انڈکشن کا استعمال کرکے ، ایک سی ٹی اعلی وولٹیج سرکٹس اور کم وولٹیج پیمائش کے سازوسامان کے مابین برقی تنہائی فراہم کرتا ہے ، جس سے نظام کی حفاظت میں نمایاں بہتری آتی ہے۔
موجودہ ٹرانسفارمر کا آپریٹنگ اصول پر مبنی ہےالیکٹرو میگنیٹک انڈکشن کا فراڈے کا قانون. جب موجودہ پرائمری کنڈکٹر کے ذریعے بہتا ہے تو ، یہ کور کے ارد گرد مقناطیسی فیلڈ تیار کرتا ہے۔ یہ مقناطیسی بہاؤ ثانوی سمیٹ میں متناسب موجودہ کی حوصلہ افزائی کرتا ہے۔
مثال کے طور پر ، ایک سی ٹی کی درجہ بندی کی گئی1000a: 5aپیمائش کے آلات کے ل 1000 1000 ایمپیرس پرائمری کرنٹ کو قابل انتظام 5 ایمپیرس میں تبدیل کرتا ہے۔
ونڈو سی ٹی ایس میں ایک سرکلر اوپننگ کی خصوصیت ہے جس کے ذریعے پرائمری کنڈکٹر گزرتا ہے۔ وہ کمپیکٹ ، قابل اعتماد ، اور عام طور پر سوئچ گیئر اور تقسیم پینلز میں استعمال ہوتے ہیں۔
اسپلٹ کور سی ٹی ایس پرائمری کنڈکٹر کو منقطع کیے بغیر انسٹال کیا جاسکتا ہے ، جس سے وہ موجودہ سسٹم اور توانائی کے آڈٹ کو دوبارہ تیار کرنے کے لئے مثالی بناتے ہیں۔
بار قسم کے سی ٹی ایک بلٹ ان پرائمری کنڈکٹر کا استعمال کرتے ہیں اور بہترین میکانکی طاقت کے ساتھ اعلی موجودہ ایپلی کیشنز کے لئے ڈیزائن کیے گئے ہیں۔
ان سی ٹی ایس میں پرائمری سمیٹنے کے متعدد موڑ شامل ہیں اور کم موجودہ ، اعلی درستگی کی پیمائش کی درخواستوں کے لئے استعمال ہوتے ہیں۔
صحیح سی ٹی کو منتخب کرنے کے لئے توازن کی کارکردگی ، حفاظت اور قیمت کی ضرورت ہے۔ ذیل میں غور کرنے کے لئے سب سے اہم معیار ہیں:
ایک پرائمری موجودہ درجہ بندی کے ساتھ سی ٹی کا انتخاب کریں جو آپ کے سسٹم کے زیادہ سے زیادہ آپریٹنگ کرنٹ سے مماثل یا تھوڑا سا زیادہ سے زیادہ ہے۔
درستگی کی کلاس اس بات کا تعین کرتی ہے کہ سی ٹی کس طرح پرائمری کرنٹ کو دوبارہ پیش کرتا ہے۔ یہ خاص طور پر بلنگ اور تحفظ کے نظام کے لئے اہم ہے۔
بوجھ سے مراد CT ثانوی سے منسلک کل بوجھ (VA میں) ہے۔ درجہ بندی کے بوجھ سے تجاوز کرنے سے درستگی کم ہوجاتی ہے اور زیادہ گرمی کا سبب بن سکتا ہے۔
مینوفیکچررز پسند کرتے ہیںxifaزیادہ سے زیادہ کارکردگی اور طویل مدتی وشوسنییتا کو یقینی بناتے ہوئے مخصوص نظام کی ضروریات کو پورا کرنے کے لئے اپنی مرضی کے مطابق سی ٹی حل فراہم کریں۔
درستگی کی کلاسیں مخصوص شرائط کے تحت سی ٹی کی جائز غلطی کی وضاحت کرتی ہیں۔
صحیح درستگی کی کلاس کا انتخاب نظام کی کارکردگی کو برقرار رکھتے ہوئے ، IEC اور IEEE جیسے معیارات کی تعمیل کو یقینی بناتا ہے۔
جدید بجلی کے بنیادی ڈھانچے میں ، سی ٹی ایس ذہین نگرانی اور پیش گوئی کرنے والی بحالی کی حکمت عملی کو چالو کرنے میں اہم کردار ادا کرتے ہیں۔
محفوظ اور درست سی ٹی آپریشن کو یقینی بنانے کے لئے مناسب تنصیب ضروری ہے۔
غلط تنصیب خطرناک حد سے زیادہ وولٹیجز اور غلط پڑھنے کا باعث بن سکتی ہے۔
| سی ٹی کی قسم | اہم فائدہ | عام ایپلی کیشن |
|---|---|---|
| ونڈو سی ٹی | کمپیکٹ اور معاشی | سوئچ گیئر پینل |
| اسپلٹ کور سی ٹی | آسان تنصیب | توانائی retrofiting |
| بار قسم سی ٹی | اعلی موجودہ صلاحیت | سب اسٹیشن |
| زخم ct | اعلی درستگی | کم موجودہ پیمائش |
ایک کھلی سرکٹیڈ سی ٹی سیکنڈری خطرناک حد تک ہائی وولٹیج تیار کرسکتی ہے ، جس سے حفاظت کا سنگین خطرہ اور ممکنہ طور پر نقصان دہ سامان پیدا ہوسکتا ہے۔
روایتی سی ٹی ایس صرف AC موجودہ کے لئے ڈیزائن کیا گیا ہے۔ ڈی سی پیمائش کے لئے ، ہال اثر سینسر کی ضرورت ہے۔
مناسب تنصیب اور آپریٹنگ شرائط کے ساتھ ، ایک اعلی معیار کا سی ٹی 20-30 سال یا اس سے زیادہ جاری رہ سکتا ہے۔
ضروری نہیں۔ اعلی درستگی سے لاگت میں اضافہ ہوتا ہے۔ درستگی کی کلاس درخواست کی اصل ضروریات سے مماثل ہونی چاہئے۔
حق کا انتخاب کرناموجودہ ٹرانسفارمر (سی ٹی)محفوظ ، موثر اور قابل اعتماد بجلی کے نظام کو ڈیزائن کرنے کا ایک اہم اقدام ہے۔ سی ٹی کی اقسام ، درستگی کی کلاسوں ، اور اطلاق کی ضروریات کو سمجھنے سے ، انجینئرز اور سسٹم ڈیزائنرز کارکردگی کو نمایاں طور پر بہتر کرسکتے ہیں اور آپریشنل خطرات کو کم کرسکتے ہیں۔
اگر آپ قابل اعتماد اور اپنی مرضی کے مطابق موجودہ ٹرانسفارمر حل تلاش کر رہے ہیں ،xifaدرستگی ، استحکام ، اور بین الاقوامی معیارات کی تعمیل کے لئے انجنیئر سی ٹی مصنوعات کی ایک وسیع رینج پیش کرتا ہے۔
اپنے پروجیکٹ کے لئے مثالی موجودہ ٹرانسفارمر کو منتخب کرنے یا تکنیکی مدد کی درخواست کرنے کے بارے میں مزید جاننے کے لئے ،ہم سے رابطہ کریںآج اور ہمارے ماہرین کو اعتماد کے ساتھ آپ کے سسٹم کو طاقت دینے میں مدد کریں۔
