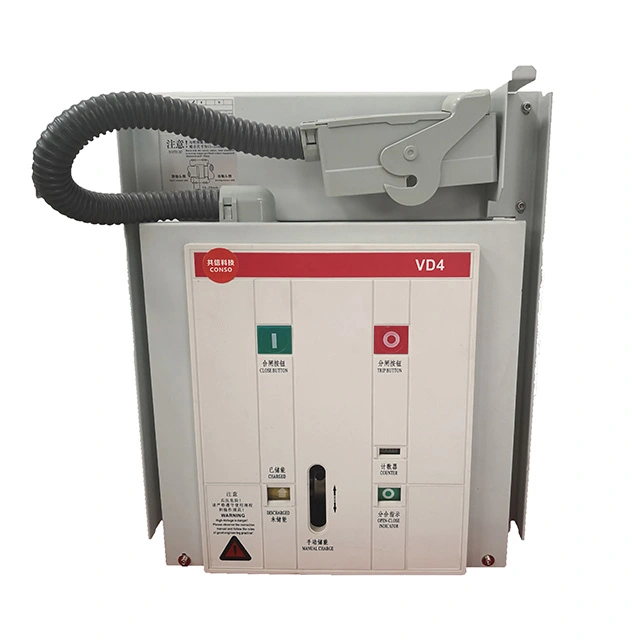

A ویکیوم سرکٹ بریکر (VCB)درمیانے وولٹیج پاور سسٹم میں سب سے قابل اعتماد اور وسیع پیمانے پر استعمال ہونے والے سوئچنگ ڈیوائسز میں سے ایک ہے۔ ویکیوم کو اے آر سی سے باہر نکالنے والے میڈیم کے طور پر استعمال کرکے ، وی سی بی ایس اعلی موصلیت کی کارکردگی ، لمبی خدمت کی زندگی ، کم سے کم دیکھ بھال ، اور بہترین ماحولیاتی مطابقت۔
اس گہرائی گائیڈ میں ، ہم وضاحت کریں گےویکیوم سرکٹ بریکر کیا ہے, یہ کیسے کام کرتا ہے، اس کیکلیدی اجزاء, دوسرے سرکٹ توڑنے والوں سے زیادہ فوائد، اورعام ایپلی کیشنز. یہ مضمون انجینئروں کی مدد کے لئے ڈیزائن کیا گیا ہے ، ای پی سی کے ٹھیکیدار ، اور پاور سسٹم کے فیصلے کرنے والے واضح طور پر سمجھتے ہیں کہ جدید برقی نیٹ ورکس میں وی سی بی کیوں ترجیحی انتخاب بن چکے ہیں۔
A ویکیوم سرکٹ بریکر (VCB)الیکٹریکل سوئچ گیئر کی ایک قسم ہے جو مداخلت کرکے برقی سرکٹس کی حفاظت کے لئے ڈیزائن کی گئی ہے عام اور غلطی کی صورتحال کے تحت موجودہ بہاؤ۔ تیل یا گیس سرکٹ توڑنے والوں کے برعکس ، ایک VCB استعمال کرتا ہےاعلی ویکیوم ماحولآرک کوئنچنگ میڈیم کے طور پر۔
جب بریکر کے اندر رابطے الگ ہوجاتے ہیں تو ، پیدا ہونے والے الیکٹرک آرک کو آئنائز ایبل کی عدم موجودگی کی وجہ سے خلا میں جلدی سے بجھا دیا جاتا ہے ذرات یہ ویکیوم سرکٹ توڑنے والوں کو درمیانی وولٹیج کی حدود کے ل extremely انتہائی موثر اور محفوظ بنا دیتا ہے ، عام طور پر سے3.3 کے وی سے 36 کے وی.
ویکیوم سرکٹ بریکر کا کام کرنے والا اصول رب پر مبنی ہےویکیوم میں ڈائیلیٹرک طاقت کی تیزی سے بازیابی. جب کوئی غلطی واقع ہوتی ہے تو ، بریکر میکانزم مہر بند ویکیوم رکاوٹ کے اندر رابطوں کو الگ کرتا ہے۔
یہ موثر آرک معدومیت ہی وجہ ہے کہ ویکیوم سرکٹ توڑنے والے کے لئے جانا جاتا ہےاعلی توڑنے کی گنجائشاورطویل برقی برداشت.
| اجزاء | تقریب |
|---|---|
| ویکیوم رکاوٹ | آرک کو بجھاتا ہے اور موجودہ بہاؤ میں خلل ڈالتا ہے |
| فکسڈ اور متحرک رابطے | طرز عمل اور الیکٹریکل کرنٹ میں خلل ڈالیں |
| آپریٹنگ میکانزم | رابطوں کو کھولنے اور بند کرنے کے لئے مکینیکل توانائی فراہم کرتا ہے |
| موصل دیوار | برقی تنہائی اور حفاظت کو یقینی بناتا ہے |
| کنٹرول سرکٹ | ٹرپنگ ، بند ہونے اور تحفظ کی منطق کا انتظام کرتا ہے |
روایتی ٹیکنالوجیز کے مقابلے میں ، ویکیوم سرکٹ توڑنے والے کارکردگی کے لئے متوازن حل فراہم کرتے ہیں ، استحکام ، اور لائف سائیکل لاگت۔
| خصوصیت | وی سی بی | SF₆ CB | آئل سی بی |
|---|---|---|---|
| آرک میڈیم | ویکیوم | SF₆ GAS | تیل |
| دیکھ بھال | بہت کم | میڈیم | اعلی |
| ماحولیاتی اثر | ماحول دوست | اعلی (گرین ہاؤس گیس) | آلودگی کا خطرہ |
| عام وولٹیج | 36 کے وی تک | 800 کے وی تک | 33 کے وی تک |
ویکیوم سرکٹ توڑنے والے بڑے پیمانے پر استعمال ہوتے ہیں:
مینوفیکچررز پسند کرتے ہیںxifaملاقات کے لئے ڈیزائن کردہ ویکیوم سرکٹ بریکر حل فراہم کریں بین الاقوامی معیارات اور متنوع درخواست کی ضروریات۔
وی سی بی کا انتخاب کرتے وقت ، مندرجہ ذیل عوامل پر غور کریں:
ویکیوم سرکٹ توڑنے والوں کا سب سے بڑا فائدہ ان کا ہےکم بحالی کی طلب. چونکہ تبدیل کرنے کے لئے کوئی تیل یا گیس نہیں ہے ، لہذا معمول کے معائنہ بنیادی طور پر مکینیکل حصوں اور کنٹرول سرکٹس پر مرکوز کرتے ہیں۔
عام آپریٹنگ حالات میں ، ایک وی سی بی کی خدمت زندگی کو حاصل کرسکتا ہے20–30 سال.
ویکیوم محفوظ اور قابل اعتماد مداخلت کو یقینی بناتے ہوئے ، عمدہ ڈائیلیٹرک طاقت اور تیز رفتار آرک معدومیت فراہم کرتا ہے۔
ہاں۔ VCBs تیل یا SF₆ گیس کا استعمال نہیں کرتے ہیں ، جس سے وہ سب سے زیادہ ماحول دوست سرکٹ بریکر ٹیکنالوجیز میں سے ایک بن جاتے ہیں۔
ویکیوم سرکٹ توڑنے والے بنیادی طور پر 36 کے وی تک میڈیم وولٹیج سسٹم میں استعمال ہوتے ہیں۔
عام طور پر ، وی سی بی کو ہر چند سالوں میں وقتا فوقتا معائنہ کے ساتھ کم سے کم دیکھ بھال کی ضرورت ہوتی ہے۔
اگر آپ قابل اعتماد ، موثر اور ماحولیاتی طور پر ذمہ دار ویکیوم سرکٹ بریکر حل تلاش کر رہے ہیں ،xifaجدید پاور سسٹم کے مطابق تیار کردہ مصنوعات کی ایک وسیع رینج پیش کرتا ہے۔ بلا جھجکہم سے رابطہ کریںاپنے منصوبے کے لئے ماہر کی مدد ، تکنیکی رہنمائی ، اور اپنی مرضی کے مطابق حل حاصل کرنے کے ل .۔
