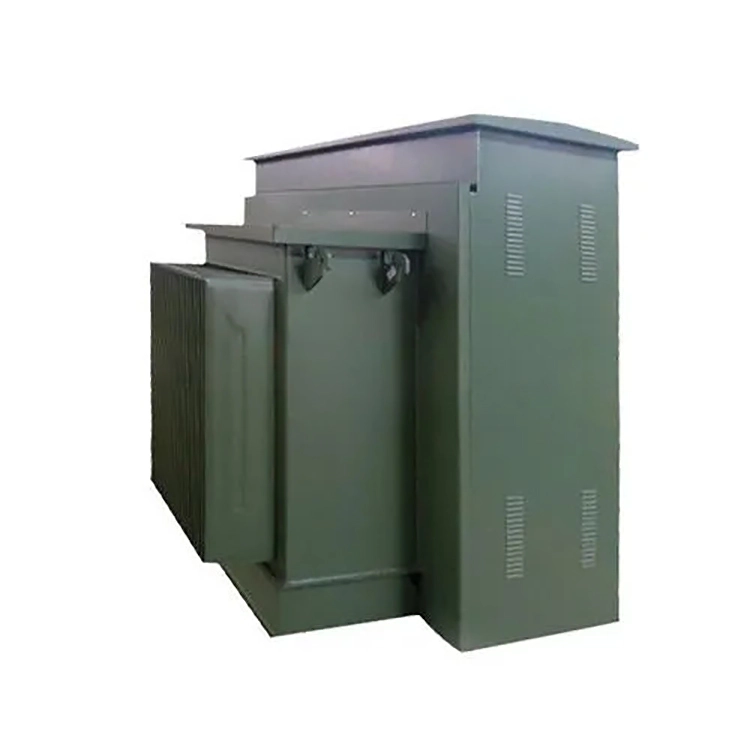

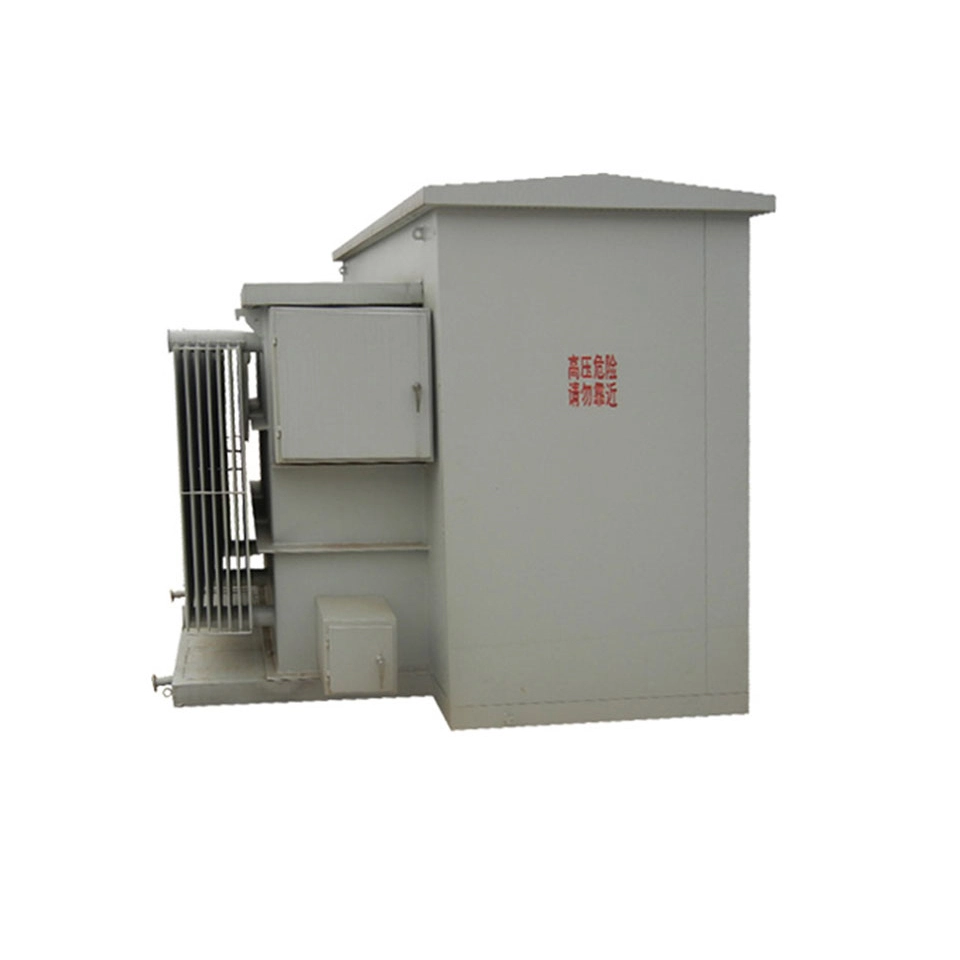

2.5mva منرل آئل پیڈ ماونٹڈ پاور ٹرانسفارمر

معدنی تیل موصلیت اور کولنگ میڈیم کے طور پر کام کرتا ہے، اور پاور ٹرانسفارمر انڈسٹری میں سب سے زیادہ روایتی اور بالغ موصلیت کا انتخاب ہے۔ لہذا 2.5mva منرل آئل پیڈ ماونٹڈ پاور ٹرانسفارمر بہترین برقی موصلیت کی کارکردگی، اچھی تھرمل چالکتا، اور لاگت کی تاثیر کے فوائد کا حامل ہے۔ قدرتی ایسٹرز جیسے متبادل موصلیت کے سیالوں کے مقابلے میں، اگرچہ معدنی تیل کا اگنیشن پوائنٹ کم ہوتا ہے، لیکن آپریشن کے دوران سرد علاقوں میں اس میں کم درجہ حرارت کی روانی اور زیادہ قابل اعتماد ہوتی ہے۔

پلگ ان ٹرانسفارمر دو قسم کی آنے والی لائن کو سپورٹ کرتا ہے: پہلی رنگ نیٹ ورک فیڈر کی قسم ہے، جو پرائمری بشنگ کے دو سیٹ (کل 6، آنے والی اور جانے والی لائنوں کے لیے) اور ایک اندرونی چار پوزیشن لوڈ سوئچ سے لیس ہے۔ یہ سیریز میں ٹرانسفارمر کو رنگ نیٹ ورک سرکٹ سے جوڑ سکتا ہے، فالٹ آئسولیشن اور نان اسٹاپ مینٹیننس کو فعال کرتا ہے۔ اس ترتیب کے لیے عام طور پر 2.5mva منرل آئل پیڈ ماؤنٹڈ پاور ٹرانسفارمر کی سفارش کی جاتی ہے۔ ریڈیل فیڈر کی قسم صرف ایک پرائمری بشنگ سے لیس ہوتی ہے اور کم لاگت کے ساتھ ایک لائن پاور سپلائی فراہم کرتی ہے لیکن اس کے مطابق قابل اعتماد کم ہوتی ہے۔

شارٹ سرکٹ کی رکاوٹ ٹرانسفارمر کا ایک اہم پیرامیٹر ہے، جو سسٹم شارٹ سرکٹ کرنٹ اور وولٹیج ریگولیشن کی شرح کی سطح کو براہ راست متاثر کرتا ہے۔ پیڈ ماونٹڈ پاور ٹرانسفارمر کی عام رکاوٹ ویلیو 5.0% سے 7.5% ہے، اور ڈیزائن کے ہدف کی قدر عام طور پر 5.75% پر سیٹ کی جاتی ہے۔ 5.75% کی رکاوٹ کا مطلب یہ ہے کہ جب ثانوی طرف تین فیز کا شارٹ سرکٹ ہوتا ہے، تو شارٹ سرکٹ کرنٹ ریٹیڈ کرنٹ کا تقریباً 1/0.0575 ہوتا ہے، جو ریٹیڈ کرنٹ سے تقریباً 17.4 گنا زیادہ ہوتا ہے۔ مثال کے طور پر 400V کم وولٹیج سائیڈ کو لے کر، ریٹیڈ کرنٹ تقریباً 3608A ہے، اور شارٹ سرکٹ کرنٹ تقریباً 62.8kA ہے، جو اس حد کے اندر ہے جس کا درمیانی وولٹیج سوئچ گیئر برداشت کر سکتا ہے۔

مکمل لوڈ کے دوران، وولٹیج ڈراپ تقریباً 5.75% ہے، جو عام صنعتی بوجھ کے لیے قابل قبول ہے۔ IEC 60076 معیار کے مطابق، 2.5mva منرل آئل پیڈ ماونٹڈ پاور ٹرانسفارمر میں تھرمل اثرات اور متحرک استحکام کے اثرات کو برداشت کرنے کی شارٹ سرکٹ کی صلاحیت ہے۔

تکنیکی پیرامیٹر:

س: 2.5mva کے منرل آئل پیڈ پر لگے پاور ٹرانسفارمر کے لیے، جب یہ ہلکے بوجھ یا لمبے عرصے تک لوڈ کی حالت میں کام کر رہا ہو تو اس کے لوڈ نہ ہونے پر کیوں توجہ دینا ضروری ہے؟

A: چونکہ لوڈ کا کوئی نقصان بنیادی طور پر دو حصوں پر مشتمل ہوتا ہے: پہلا، ہسٹریسیس نقصان: توانائی کا نقصان اس وقت پیدا ہوتا ہے جب آئرن کور کو بار بار مقناطیسی میدان میں مقناطیس کیا جاتا ہے۔ دوسرا، ایڈی کرنٹ کا نقصان: باری باری مقناطیسی فیلڈ کے ذریعہ آئرن کور میں گردش کرنے والے کرنٹ کی وجہ سے گرمی کا نقصان۔

یہاں تک کہ اگر پاور ٹرانسفارمر کا ثانوی سائیڈ مکمل طور پر کھلا ہوا ہے یا ان لوڈ شدہ حالت میں ہے، تب بھی اس کا بنیادی سائیڈ بغیر کسی لوڈ نقصان کی مستقل مقدار استعمال کرتا ہے۔ اور لوڈ کا کوئی نقصان نہ ہونے کی وجہ سے بجلی کے بلوں کی مقدار درست اور مسلسل جمع ہوتی ہے۔ 3000 گھنٹے سے زیادہ کے چلنے کے وقت والے منظرناموں کے لیے، ماڈل کا انتخاب کرتے وقت، ترجیح ان لوگوں کو دی جانی چاہیے جن میں لوڈ کے کم نقصانات ہوں (جیسے اعلی مقناطیسی چالکتا پر مبنی سلکان اسٹیل شیٹس یا بے ساختہ الائے کور کا استعمال)۔ یہاں تک کہ اگر ابتدائی پروکیورمنٹ لاگت میں 15 سے 20% تک اضافہ ہو جائے، تب بھی فرق کو بجلی کی لاگت کی بچت کے ذریعے دو سالوں میں حاصل کیا جا سکتا ہے۔

سامان

پروڈکٹ ڈیٹیل

رنگ کی قسم

ٹرمینل کی قسم

ٹرانسفارمر باڈی

پروڈکٹ عمل میں ہے۔

ٹیسٹ سینٹر

سمیٹنے والی ورکشاپ
