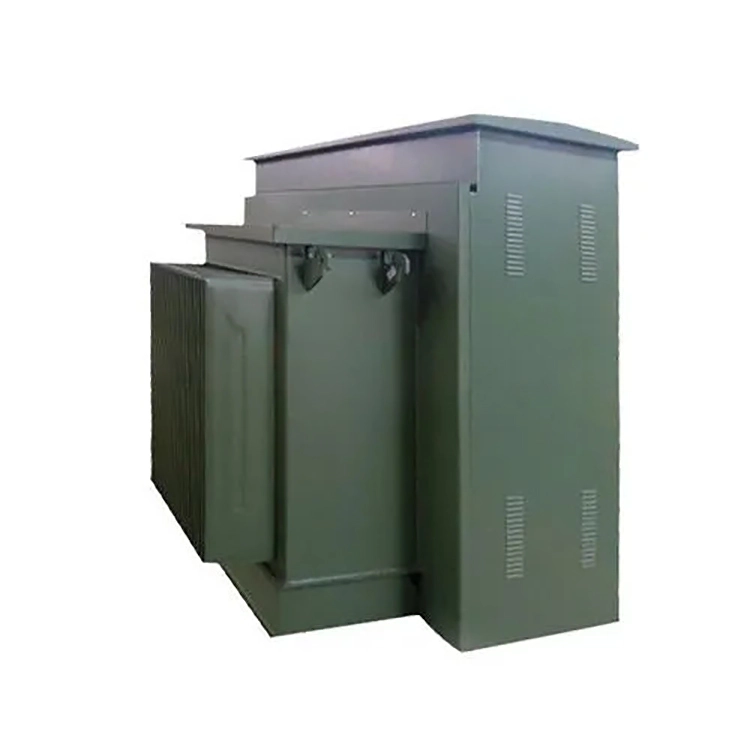

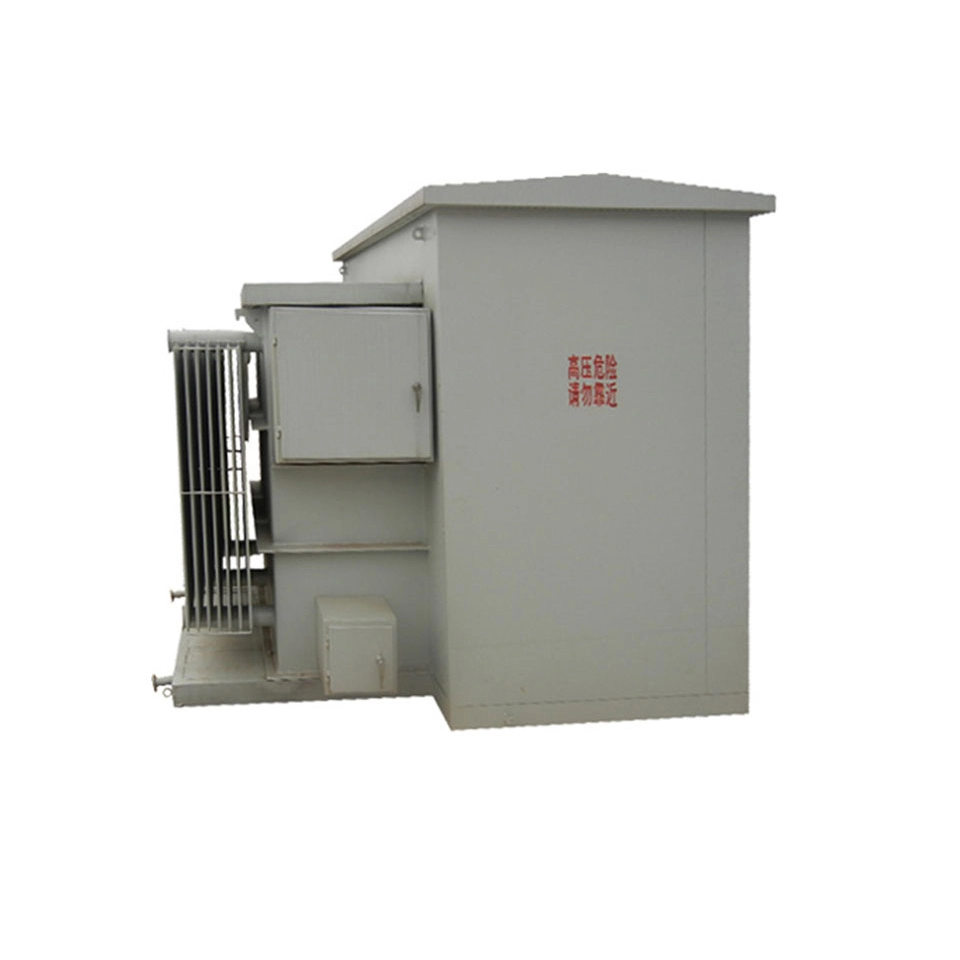

100 Kva 3 فیز پیڈ ماؤنٹڈ ٹرانسفارمر

100 kva 3 فیز پیڈ ماونٹڈ ٹرانسفارمر ایک مربوط بیرونی بجلی کی تقسیم کا مکمل سامان ہے۔ کابینہ کے اندرونی حصے کو تین آزاد چیمبروں میں تقسیم کیا گیا ہے: ہائی وولٹیج چیمبر، ٹرانسفارمر چیمبر، اور کم وولٹیج چیمبر۔

یہ ہائی وولٹیج سوئچز، فیوز، لائٹنگ آریسٹرز، مین ٹرانسفارمر باڈی، کم وولٹیج ڈسٹری بیوشن سوئچز، میٹرز اور مختلف حفاظتی آلات کو مربوط کرتا ہے۔ مجموعی ترتیب صاف ستھرا اور کمپیکٹ ہے، اور بجلی کی تقسیم کا کوئی علیحدہ کمرہ بنانے کی ضرورت نہیں ہے۔

ٹرانسفارمر کی معیاری وولٹیج کی تفصیلات۔ یہ Dyn11 کنکشن گروپ کو اپناتا ہے اور 50 ہرٹز صنعتی فریکوئنسی پر کام کرتا ہے۔ اعلی اور کم وولٹیج کی درجہ بندی شدہ کرنٹ ضروریات کو پورا کرنے کے لیے مماثل ہیں۔ ٹرانسفارمر کی ترسیل کی کارکردگی مستحکم اور قابل اعتماد ہے۔ 100 kva 3 فیز پیڈ ماونٹڈ ٹرانسفارمر میں گرمی کی کھپت کی بہترین صلاحیتیں ہیں۔ اس کی دو ٹھنڈک شکلیں ہیں: تیل میں ڈوبی ہوئی خود کولنگ اور خشک قسم کی ایئر کولنگ۔ اس میں دھول اور بارش کے خلاف حفاظتی خصوصیات بھی ہیں۔

آپریٹنگ نقصان کم ہے، چلانے کا شور چھوٹا ہے، اور یہ اوورلوڈ، شارٹ سرکٹ، اور بجلی کی ہڑتال کے لیے متعدد حفاظتی تحفظ کے میکانزم سے لیس ہے۔ اس میں مضبوط مخالف مداخلت کی صلاحیت ہے، ایک طویل عرصے تک پیچیدہ بیرونی ماحولیاتی آپریشنز کے مطابق ڈھال سکتی ہے، بجلی کی فراہمی کا بہترین استحکام ہے، اور بعد میں دیکھ بھال اور مرمت نسبتاً آسان ہے۔

تکنیکی تفصیلات:

سوال: 100 kva 3 فیز کے پیڈ ماؤنٹڈ ٹرانسفارمر کے لیے، جب اسے باہر نصب کیا جاتا ہے، تو دو کنفیگریشنز کو الگ کیوں کیا جانا چاہیے، یعنی "رنگ نیٹ ورک فیڈر ٹائپ" اور "ریڈیل فیڈر ٹائپ"؟

A: ریڈی ایشن فیڈر کنفیگریشن کے تحت، ٹرانسفارمر کا پرائمری سائیڈ صرف ایک کیبل سے جڑا ہوا ہے، اور اندر کوئی لوڈ سوئچ نہیں ہے، جس کے نتیجے میں ایک سادہ ڈھانچہ اور کم قیمت ہے۔ تاہم، اس طریقہ کی مہلک خرابی یہ ہے کہ جب 100 kva 3 فیز پیڈ ماؤنٹڈ ٹرانسفارمر کو دیکھ بھال کی ضرورت ہوتی ہے یا کیبل کا یہ حصہ ناکام ہوجاتا ہے، تو فیڈر کی پوری بجلی کی سپلائی منقطع ہوجاتی ہے، جس کی وجہ سے ایک ہی لائن پر موجود تمام ڈاؤن اسٹریم صارفین کو مکمل طور پر بجلی بند کردی جاتی ہے۔ بجلی کی فراہمی کی وشوسنییتا مکمل طور پر ایک چینل کے تسلسل پر منحصر ہے۔

رِنگ نیٹ ورک فیڈر کنفیگریشن کے تحت، 100 kva 3 فیز پیڈ ماؤنٹڈ ٹرانسفارمر کا پرائمری سائیڈ دو آنے والے انٹرفیس پورٹس اور بلٹ ان لوڈ سوئچ کے ساتھ محفوظ ہے، جسے سیریز میں رنگ نیٹ ورک سرکٹ سے جوڑا جا سکتا ہے۔ جب ٹرانسفارمر کو خود آپریشن سے باہر نکالنے کی ضرورت ہوتی ہے یا ایک طرف کی کیبل فیل ہو جاتی ہے، لوڈ سوئچ کو 100 kva 3 فیز پیڈ ماؤنٹڈ ٹرانسفارمر کو رنگ نیٹ ورک سے الگ کرنے کے لیے آپریٹ کیا جا سکتا ہے، جبکہ رنگ نیٹ ورک کی مین ٹرنک لائن کے تسلسل کو برقرار رکھتے ہوئے، دوسرے صارفین کو اس قابل بناتا ہے کہ وہ دوسری طرف سے بجلی کی سپلائی کی جا سکے۔ مین لائن میں خلل ڈالے بغیر دیکھ بھال اور کیبل کی خرابیوں سے بجلی کی بندش کے علاقے میں توسیع کیے بغیر صرف ناقص حصے کو الگ کرنا۔ اگرچہ اس ترتیب میں ایک بنیادی سائیڈ سوئچ کا سامان اور دوسری آنے والی بشنگ کا اضافہ ہوتا ہے، لیکن لاگت تقریباً 15% سے 20% تک بڑھ جاتی ہے، لیکن تقسیم کے نظام کے بجلی کی دستیابی کے اشاریوں کو نمایاں طور پر بہتر کرتی ہے۔

سامان

پروڈکٹ ڈیٹیل

رنگ کی قسم

ٹرمینل کی قسم

ٹرانسفارمر باڈی

پروڈکٹ عمل میں ہے۔

ٹیسٹ سینٹر

سمیٹنے والی ورکشاپ
