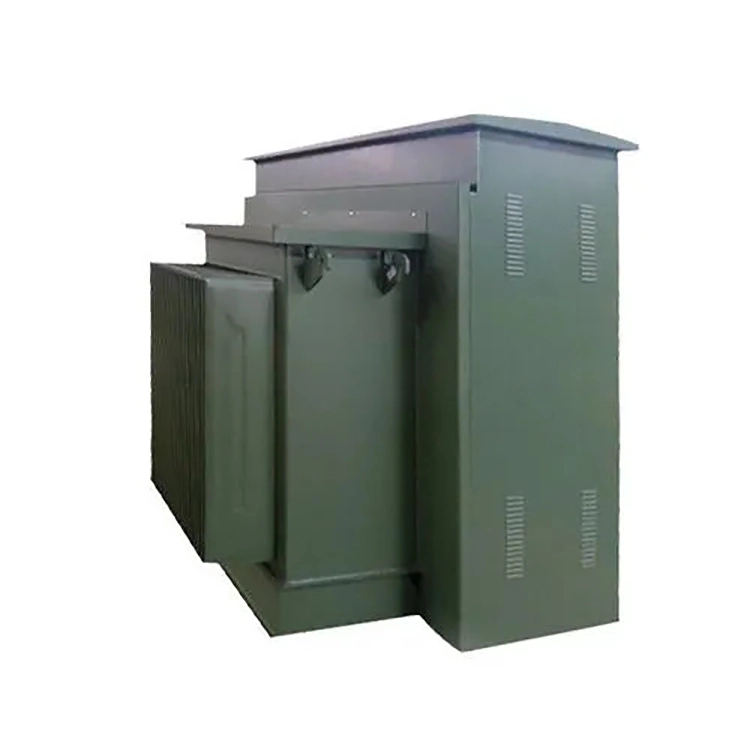

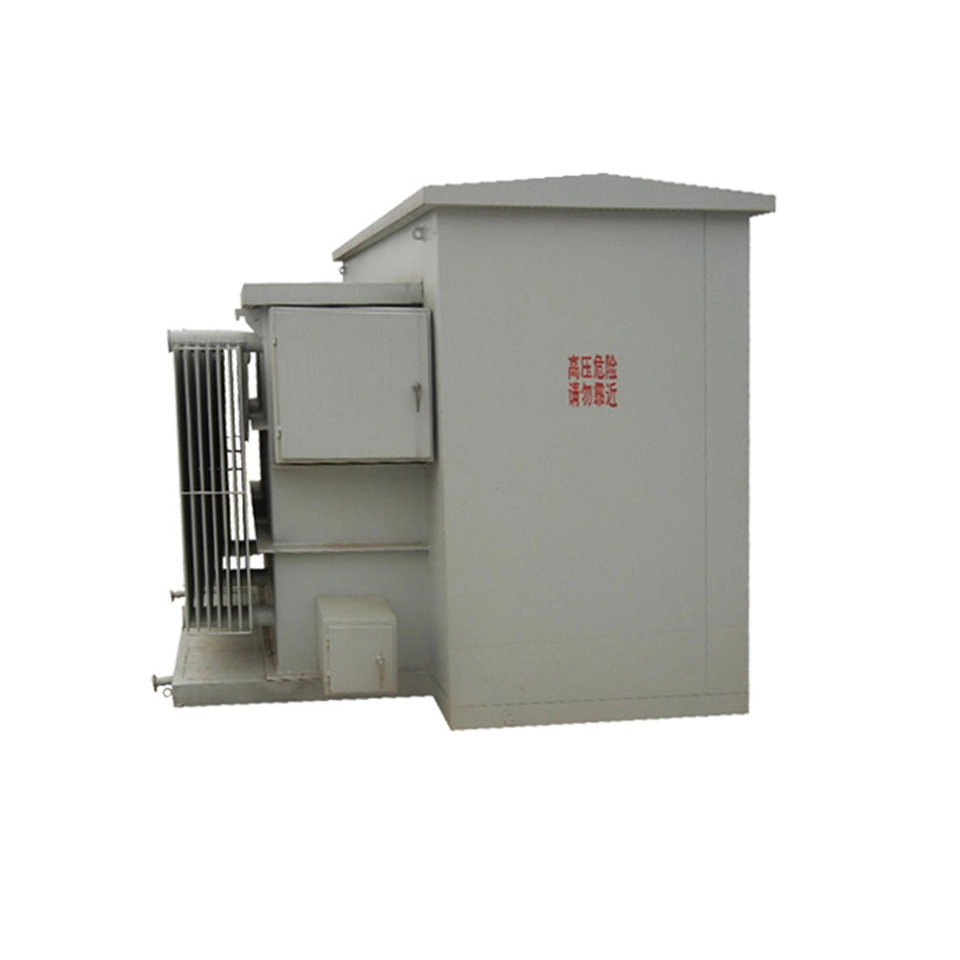

تیل سے بھرا ہوا پیڈ ماونٹڈ ٹرانسفارمر 1000kva

آئل فلڈ پیڈ ماونٹڈ ٹرانسفارمر 1000kva ایک تین فیز ڈسٹری بیوشن ٹرانسفارمر ہے جو خاص طور پر آؤٹ ڈور گراؤنڈ انسٹالیشن کے لیے ڈیزائن کیا گیا ہے جس کی ریٹیڈ گنجائش 1000 kva ہے۔ یہ براہ راست پری کاسٹ کنکریٹ فاؤنڈیشن پر نصب کیا جاتا ہے، بجائے اس کے کہ اسے معطل یا زیر زمین دفن کیا جائے۔ برقی موصلیت اور تھرمل مینجمنٹ کو حاصل کرنے کے لیے آئرن کور اور ونڈنگ مکمل طور پر تیل کی موصلیت میں ڈوب جاتے ہیں، جس سے تیل کی اعلی ڈائی الیکٹرک طاقت اور حرارت کی کھپت کی خصوصیات کا استعمال کیا جاتا ہے۔

تیل سے بھرے پیڈ ماونٹڈ ٹرانسفارمر 1000kva کا شیل نالیدار تیل کے ٹینک سے بنا ہے، اور ONAN کولنگ حاصل کرتے ہوئے، نالیدار پلیٹوں کا استعمال کرکے گرمی کی کھپت کی سطح کو بڑھایا جاتا ہے۔ لہروں کی لچکدار خاصیت درجہ حرارت کی تبدیلیوں کی وجہ سے موصل تیل کے حجم کی توسیع کو جذب کر سکتی ہے۔ اس کا مکمل طور پر مہر بند ڈھانچہ اس بات کو یقینی بناتا ہے کہ موصل کا تیل بیرونی ہوا کے ساتھ رابطے میں نہیں آتا ہے، مؤثر طریقے سے آکسیجن اور نمی کی مداخلت کی وجہ سے تیل کے معیار کو خراب ہونے اور موصل مواد کی عمر بڑھنے سے روکتا ہے۔

تیل سے بھرے پیڈ ماونٹڈ ٹرانسفارمر 1000kva کی پوری ساخت تین الگ الگ کمپارٹمنٹس پر مشتمل ہے: ہائی وولٹیج کا کمرہ، کم وولٹیج کا کمرہ اور ٹرانسفارمر کا کمرہ۔ کم وولٹیج والے کمرے کا دروازہ تھری پوائنٹ لاک سے لیس ہے۔ ہائی وولٹیج والے کمرے کا دروازہ صرف کم وولٹیج والے کمرے کا دروازہ کھولنے کے بعد ہی کھولا جا سکتا ہے تاکہ ہائی وولٹیج کی طرف لائیو آپریشن کو روکا جا سکے۔ ہائی وولٹیج اور کم وولٹیج دونوں اطراف NEMA گراؤنڈنگ ٹرمینلز سے لیس ہیں۔

برقی اور تحفظ کی ترتیب کے لحاظ سے، یہ تیل سے بھرا ہوا پیڈ ماونٹڈ ٹرانسفارمر 1000kva مختلف کنکشن گروپس جیسے Dyn11، Yyn0 کو سپورٹ کرتا ہے، جو مختلف لوڈ خصوصیات کے لیے موزوں ہیں۔ ہائی وولٹیج سائیڈ لوڈ سوئچ اور فیوز کے دوہری تحفظ کو مربوط کرتی ہے، اور پریشر ریلیز والو، تیل کے درجہ حرارت اور تیل کی سطح کی نگرانی سے لیس ہے۔ یہ DOE 2016 کے توانائی کی کارکردگی کے معیار پر پورا اترتا ہے، جس کی کارکردگی ≥ 99.2% ہے، اور محفوظ اور قابل اعتماد ہے۔

تکنیکی پیرامیٹر

ایک صنعتی پارک تیل سے بھرا ہوا پیڈ ماونٹڈ ٹرانسفارمر 1000kva خریدنے کا ارادہ رکھتا ہے، جو بنیادی طور پر تین فیز غیر مطابقت پذیر موٹروں، واٹر پمپوں اور دیگر پاور آلات کو بجلی فراہم کرے گا۔ تین فیز کا بوجھ بنیادی طور پر متوازن ہوتا ہے، لیکن سائٹ کے ماحول میں بہت زیادہ دھول ہوتی ہے، اور ٹرانسفارمر کی ابتدائی خریداری کی لاگت نسبتاً کم ہوتی ہے۔ کیا کنکشن گروپ کو Dyn11 یا Yyn0 کے طور پر ترجیح دی جانی چاہیے؟ کیوں؟

کارکردگی کے موازنہ کی بنیاد پر، Dyn11 کنکشن گروپ کو ترجیحی انتخاب ہونا چاہیے۔ تین فیز کے عدم توازن کے خلاف مزاحمت کرنے کی صلاحیت کے لحاظ سے، Dyn11 نیوٹرل لائن کرنٹ کو فیز کرنٹ کے 75% سے زیادہ تک پہنچنے کی اجازت دیتا ہے، جبکہ Yyn0 اسے عام طور پر 25% تک محدود کرتا ہے۔ ہارمونک دبانے کے لحاظ سے، Dyn11 کا ہائی وولٹیج سائیڈ ٹرائی اینگل کنکشن تیسرے ہارمونک کے لیے گردشی راستہ فراہم کر سکتا ہے، مؤثر طریقے سے وولٹیج ویوفارم ڈسٹورشن سے بچتا ہے، جبکہ Yyn0 میں نسبتاً اوسط دبانے کی صلاحیت ہے۔ سنگل فیز گراؤنڈنگ فالٹ کرنٹ کے لحاظ سے، Dyn11 ایک بڑا فالٹ کرنٹ پیدا کرتا ہے، جو ریلے پروٹیکشن کے لیے قابل اعتماد طریقے سے پتہ لگانا اور عمل کرنا آسان ہے، جب کہ Yyn0 کا فالٹ کرنٹ نسبتاً چھوٹا ہے، جس سے تحفظ کی ترتیب مزید مشکل ہوتی ہے۔

مجموعی طور پر، Dyn11 جدید مخلوط بوجھ جیسے LED لائٹنگ، متغیر فریکوئنسی ایئر کنڈیشنرز، اور چارجنگ پائلز کے لیے زیادہ موزوں ہے، جب کہ Yyn0 صرف تین فیز سختی سے متوازن خالص بجلی کے بوجھ اور لاگت کے لیے انتہائی حساس منصوبوں کے لیے موزوں ہے۔ لہذا، کسی خاص پابندی کے تحت، تیل سے بھرے پیڈ ماونٹڈ ٹرانسفارمر 1000kva کے کنکشن گروپ کو Dyn11 کے طور پر ترجیح دی جانی چاہیے۔
