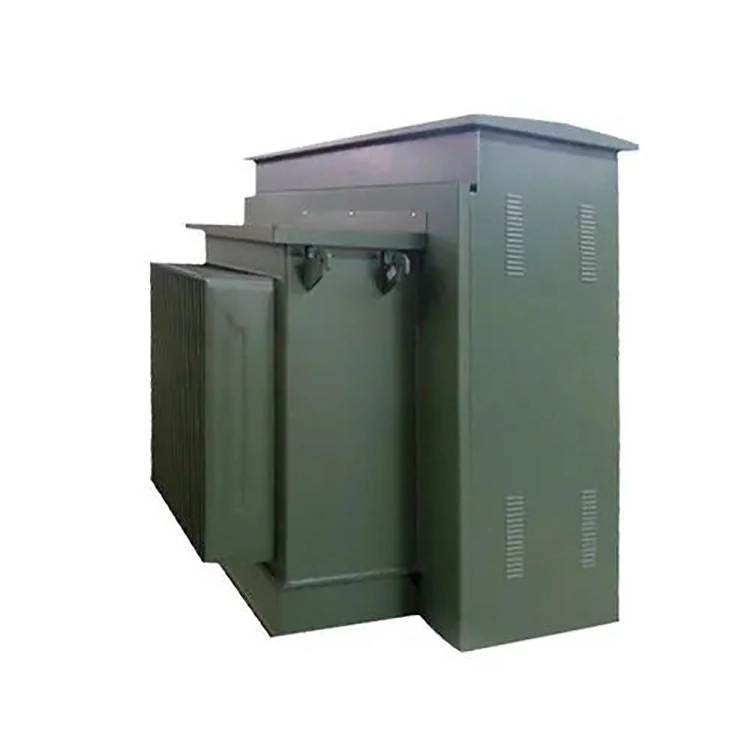

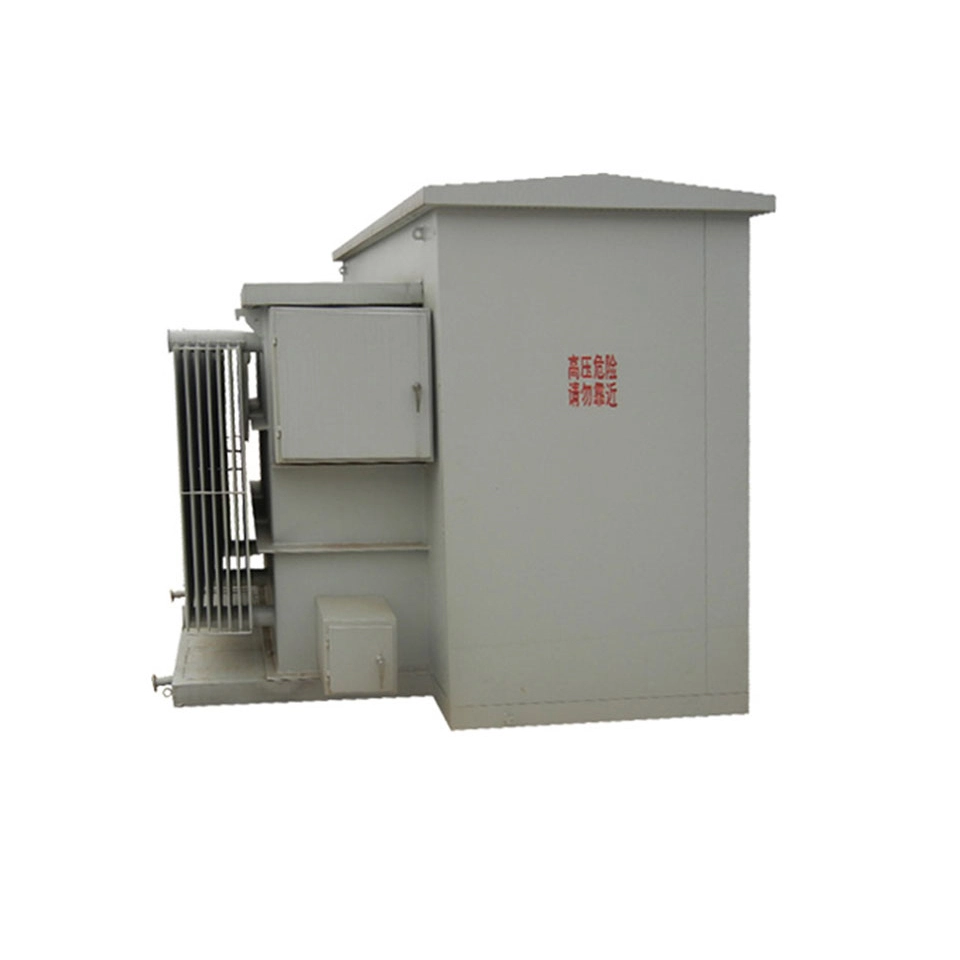

33 0.4kv 1250kva سنگل فیز پیڈ ماونٹڈ ٹرانسفارمر

33 0.4kv 1250kva سنگل فیز پیڈ ماونٹڈ ٹرانسفارمر ایک اعلیٰ حل ہے جو خاص طور پر بڑے زیر زمین پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ اس میں محفوظ اور موسم سے پاک کیسنگ ہے اور یہ جدید ترین بغیر برقی رابطہ یا لائیو رابطہ کنفیگریشنز سے لیس ہے، جو اہلکاروں کی حفاظت کو زیادہ سے زیادہ اور عوامی مقامات پر چھیڑ چھاڑ کو روکتا ہے۔ یہ 33 0.4kv 1250kva سنگل فیز پیڈ ماونٹڈ ٹرانسفارمر ANSI، IEEE کے معیارات اور توانائی کی کارکردگی کے تقاضوں کی تعمیل کرتا ہے، اور زیادہ سے زیادہ 33kV پرائمری وولٹیج کو لچکدار سیکنڈری وولٹیجز میں تبدیل کر سکتا ہے، بہترین شارٹ سرکٹ پروٹیکشن کی صلاحیتیں فراہم کرتا ہے اور بڑے کمرشل ایپلی کیشنز کے لیے خاموشی سے کام کرتا ہے۔

تکنیکی پیرامیٹر:

اس 33 0.4kv 1250kva سنگل فیز پیڈ ماؤنٹڈ ٹرانسفارمر ایپلی کیشن میں، 0.4kV کو عام طور پر دیگر وولٹیج کی سطحوں کے بجائے کم وولٹیج کی طرف کیوں استعمال کیا جاتا ہے؟

400V (تین فیز) / 230V (سنگل فیز) IEC معیاری کم وولٹیج پاور ڈسٹری بیوشن سسٹم میں عام وولٹیج کی سطحیں ہیں، اور بڑے پیمانے پر رہائشی، تجارتی اور ہلکی صنعتی ایپلی کیشنز میں استعمال ہوتی ہیں۔ کم وولٹیج سوئچ کیبنٹ، سرکٹ بریکرز اور کیبلز جیسے آلات کے لیے، وہ بالغ ہیں اور 400V کی سطح پر ان کی قیمت کا کارکردگی کا تناسب زیادہ ہے۔ سنگل فیز 230V اضافی وولٹیج میں کمی کی ضرورت کے بغیر عام لائٹنگ، ساکٹ اور گھریلو آلات کو براہ راست بجلی فراہم کر سکتا ہے۔

0.4kV کو عام طور پر رہائشی یا تجارتی علاقے میں 200 سے 500 میٹر کے فاصلے پر منتقل کیا جا سکتا ہے (≤5% کی عام وولٹیج کی کمی کو پورا کرنے کے لیے)۔ 1250kVA اکثر بڑے لوڈ پوائنٹس پر استعمال کیا جاتا ہے جیسے شاپنگ سینٹرز، کیمپس، میڈیکل سینٹرز، لوڈ سینٹر کے قریب واقع ٹرانسفارمر کے ساتھ۔ 0.4kV کافی ہے اور زیادہ وولٹیج کی ضرورت نہیں ہے۔

جب اس طرح کے تین 33 0.4kv 1250kva سنگل فیز پیڈ ماونٹڈ ٹرانسفارمرز کو تین فیز گروپ (کل گنجائش 3750kVA) بنانے کے لیے استعمال کیا جاتا ہے، اس کے مقابلے میں ایک ہی صلاحیت کے ایک تین فیز ٹرانسفارمر کے استعمال کے مقابلے۔ لوڈ ڈسٹری بیوشن، نیوٹرل پوائنٹ گراؤنڈنگ، اور پروٹیکشن کنفیگریشن کے لحاظ سے اہم فرق اور احتیاطیں کیا ہیں؟

جب تین فیز کنفیگریشن میں تین 33 0.4kv 1250kva سنگل فیز پیڈ ماونٹڈ ٹرانسفارمرز استعمال کیے جاتے ہیں، تو اسی صلاحیت کے سنگل فیز ٹرانسفارمر سے بنیادی فرق مندرجہ ذیل ہے:

لوڈ کی تقسیم سختی سے متوازن ہونی چاہیے۔ بصورت دیگر، ایک مخصوص مرحلے میں اوورلوڈ غیر جانبدار نقطہ پر شدید انحراف کا سبب بنے گا اور اس کی تلافی نہیں کی جا سکتی جیسا کہ تین فیز ٹرانسفارمر میں باہمی مقناطیسی میدان کے تعامل کے ذریعے ہوتا ہے۔

سب سے پہلے، نیوٹرل پوائنٹ گراؤنڈنگ کے لیے، تین 33 0.4kv 1250kva سنگل فیز پیڈ ماونٹڈ ٹرانسفارمرز کے کم وولٹیج کے نیوٹرل پوائنٹس کو بیرونی طور پر منسلک کرنے اور پھر ایک ہی پوائنٹ پر گراؤنڈ کرنے کی ضرورت ہے۔ بصورت دیگر، گردش کرنے والے دھارے اور زمینی ممکنہ فرق واقع ہونے کا امکان ہے۔ اس کے برعکس، تین فیز ٹرانسفارمرز کے نیوٹرل پوائنٹس براہ راست اندرونی طور پر نکالے جاتے ہیں اور زمین پر سادہ اور قابل اعتماد ہوتے ہیں۔

دوسرا، تحفظ کے لحاظ سے، سنگل فیز گروپ میں ہر 33 0.4kv 1250kva سنگل فیز پیڈ ماونٹڈ ٹرانسفارمرز کے ہائی وولٹیج سائیڈ کو فیوز کے ساتھ آزادانہ طور پر کنفیگر کیا گیا ہے۔ ایک فیز میں خرابی کی صورت میں، باقی دو فیز اب بھی بجلی کی فراہمی کے قابل ہو سکتے ہیں۔ لہٰذا، فیز فیل ہونے کا الارم شامل کرنا ضروری ہے، اور ایک صفر ترتیب تحفظ کو خاص طور پر کم وولٹیج والے حصے کے لیے ڈیزائن کرنے کی ضرورت ہے۔ اس کے برعکس، تین فیز ٹرانسفارمرز میں عام طور پر ایک متحد ٹرپ ہوتا ہے، اور پروٹیکشن کوآرڈینیشن آسان ہوتا ہے۔

مجموعی طور پر، 33 0.4kv 1250kva سنگل فیز پیڈ ماونٹڈ ٹرانسفارمرز گروپ توسیع میں لچکدار، نقل و حمل میں آسان ہے، لیکن اس میں پیچیدہ تحفظ، لوڈ بیلنس کے لیے زیادہ تقاضے، اور کل لاگت اور فرش کا بڑا رقبہ ہے۔ یہ مرحلہ وار تعمیر یا منظرناموں کے لیے موزوں ہے جس میں ایک ہی فیز بوجھ مرکزی بوجھ کے طور پر ہو۔

سامان

پروڈکٹ ڈیٹیل

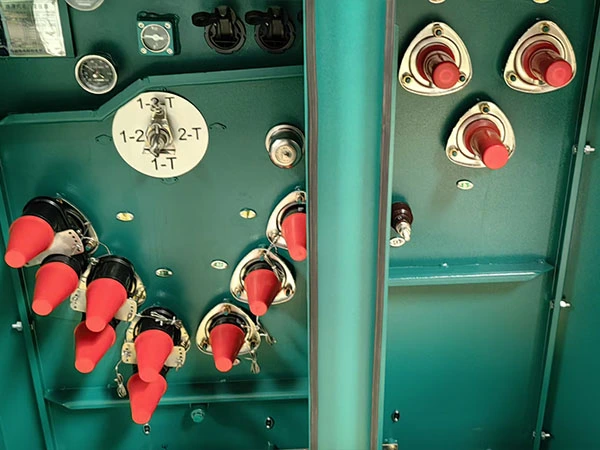

رنگ کی قسم

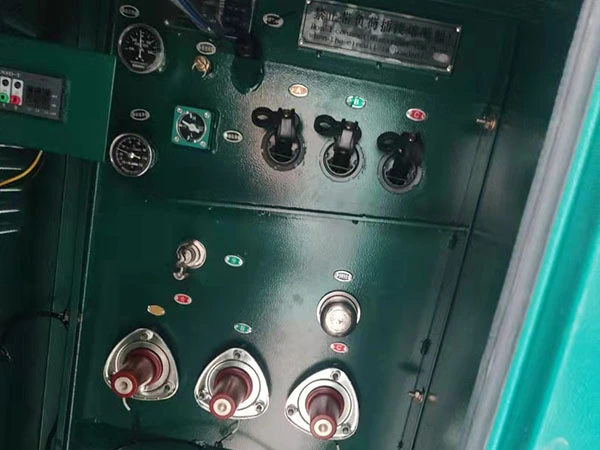

ٹرمینل کی قسم

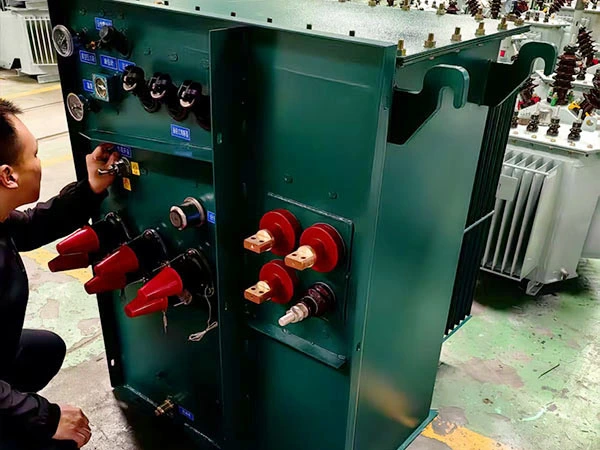

ٹرانسفارمر باڈی

پروڈکٹ عمل میں ہے۔

ٹیسٹ سینٹر

سمیٹنے والی ورکشاپ
