کنکشن Dyn11 پیڈ ماونٹڈ ٹرانسفارمر 2000kva

Wenzhou XiFa Electric Power Equipment Co., Ltd ایک پیشہ ور ٹرانسفارمر بنانے والی کمپنی ہے اور ہائی اور کم وولٹیج ٹرانسفارمرز کی تیاری اور تیاری پر توجہ مرکوز کرتی ہے۔ ہماری مصنوعات میں تیل میں ڈوبے ہوئے ڈسٹری بیوشن ٹرانسفارمرز، ایپوکسی ڈرائی ٹائپ ٹرانسفارمرز اور صنعتی خصوصی ٹرانسفارمرز شامل ہیں۔ کنکشن dyn11 پیڈ ماونٹڈ ٹرانسفارمر 2000kva ایک پروڈکٹ ہے جو توانائی کی بچت، موثر، اور بہترین موصلیت کی کارکردگی کا حامل ہے۔ یہ متعدد قومی سرٹیفیکیشنز کی ضروریات کو پورا کرتا ہے اور بیرون ملک پاور پروجیکٹس، صنعتی سہولیات، اور پاور ٹرانسمیشن اور ڈسٹری بیوشن پروجیکٹس کے لیے اعلیٰ معیار کے پاور سپلائی کا سامان اور معاون خدمات فراہم کر سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کنکشن dyn11 پیڈ ماونٹڈ ٹرانسفارمر 2000kva ایک تین فیز تیل میں ڈوبا ہوا ڈسٹری بیوشن ٹرانسفارمر ہے جس میں پیڈ ماونٹڈ ہاؤسنگ ڈیزائن ہے۔ یہ براہ راست بیرونی زمین پر نصب کیا جا سکتا ہے اور بڑے پیمانے پر صنعتی پارکوں، تجارتی کمپلیکس اور شہری تقسیم کے نیٹ ورک وغیرہ میں استعمال کیا جاتا ہے.

بنیادی خصوصیت Dyn11 ویکٹر گروپ میں ہے، ہائی وولٹیج سائیڈ ایک مثلث (D) میں جڑی ہوئی ہے، کم وولٹیج سائیڈ ایک ستارے (Y) میں جڑی ہوئی ہے جس میں نیوٹرل پوائنٹ الگ کیا گیا ہے، اور کم وولٹیج سائیڈ وولٹیج کا مرحلہ ہائی وولٹیج سائیڈ سے 30° پیچھے رہ جاتا ہے۔ کنکشن کا یہ طریقہ متعدد ٹرانسفارمرز کے متوازی آپریشن میں اور صفر ترتیب کرنٹ کو دبانے میں اسے منفرد فوائد دیتا ہے۔

نیوٹرل پوائنٹ گراؤنڈنگ کے ساتھ اسٹار کنکشن کی آپریٹنگ حالت کے تحت، نان لائنر بوجھ (جیسے فریکوئنسی کنورٹرز، ایل ای ڈی ڈرائیونگ پاور سپلائیز، UPS فرنٹ اینڈ ریکٹیفائر) سے پیدا ہونے والا تیسرا ہارمونک کرنٹ ڈیلٹا وائنڈنگ کے اندر ایک بند لوپ بنائے گا۔ مخصوص طریقہ کار مندرجہ ذیل ہے: تیسری ہارمونک کرنٹ وقتی مرحلے کے لحاظ سے ایک دوسرے کے ساتھ مرحلے میں ہیں اور ستارے کی طرف نیوٹرل لائن سے باہر نہیں نکل سکتے، لیکن ڈیلٹا وائنڈنگ کے اندر گردش کر سکتے ہیں اور حرارت کی صورت میں اپنی توانائی کو ضائع کر سکتے ہیں۔

ناپے گئے اعداد و شمار سے پتہ چلتا ہے کہ کنکشن dyn11 پیڈ ماونٹڈ ٹرانسفارمر 2000kva کم وولٹیج کی طرف تیسری ہارمونک ڈسٹورشن ریٹ کو تقریباً 60% سے 80% تک کم کر سکتا ہے، اس طرح کم وولٹیج بس پر وولٹیج ویوفارم کو مؤثر طریقے سے صاف کر سکتا ہے اور الیکٹرونک آلات کی ایکویوینٹ سروس لائف کو بڑھا سکتا ہے۔

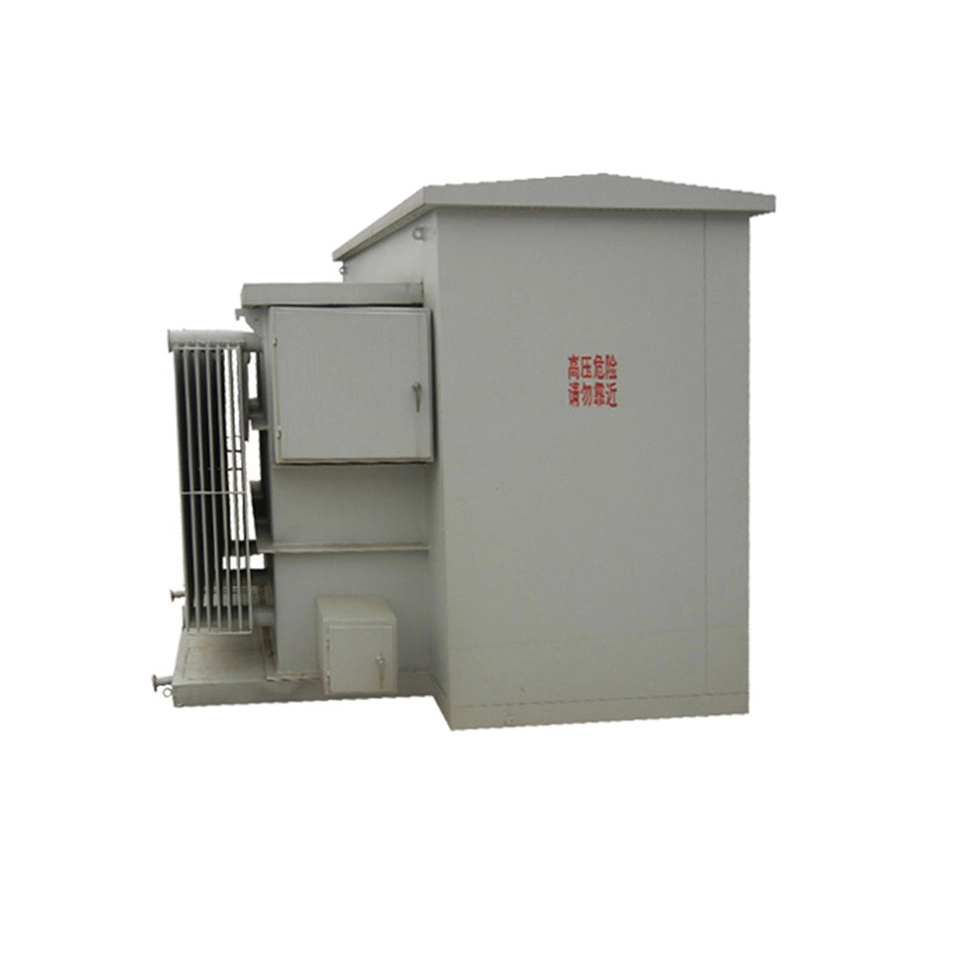

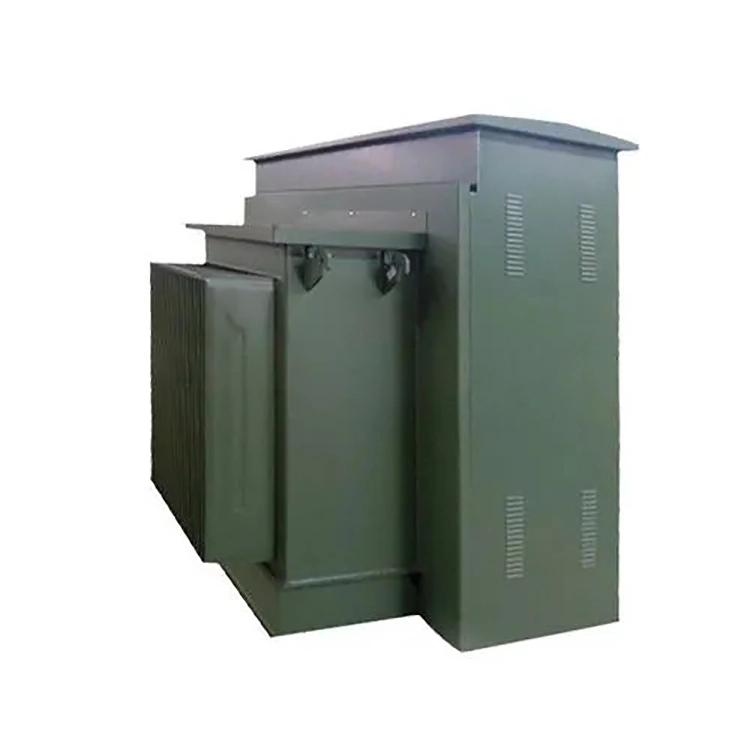

Connection Dyn11 Pad Mounted Transformer 2000kva

تکنیکی پیرامیٹر:

پروڈکٹ کا نام:	کنکشن dyn11 پیڈ ماونٹڈ ٹرانسفارمر 2000kva
فیز نمبر:	3 مرحلہ،
تعدد:	50/60 ہرٹج
کنکشن کی علامت:	Dyn11
HV وولٹیج:	11 kV / 12 kV / 20 kV / 33 kV
LV وولٹیج:	0.415 kV / 0.433 kV / 0.690 kV
ٹیپ کرنے کی حد:	±2×2.5% یا ±5%
کولنگ کلاس:	اونان / اونااف
کوئی لوڈ نقصان نہیں:	≤ 1800 W
لوڈ نقصان:	≤ 16000 W

س: کنکشن dyn11 پیڈ ماونٹڈ ٹرانسفارمر 2000kva کے لیے، چھوٹے صلاحیت والے ٹرانسفارمرز کے تجربے کی براہ راست پیروی کرنے کے بجائے اس کے نیوٹرل پوائنٹ اور گراؤنڈنگ تسلسل کے ایلیکیٹنگ طریقہ پر کیوں خصوصی توجہ دی جانی چاہیے؟

A: کنکشن dyn11 پیڈ ماونٹڈ ٹرانسفارمر 2000kva کے کم وولٹیج کی طرف ریٹیڈ کرنٹ 3000A تک پہنچ گیا ہے (ایک مثال کے طور پر 400V)، جو عام چھوٹی صلاحیت والے آلات سے بہت زیادہ ہے۔ اگرچہ Dyn11 کنکشن ہائی وولٹیج کی طرف صفر ترتیب کرنٹ کو الگ کر سکتا ہے، لیکن کم وولٹیج کی طرف غیر جانبدار نقطہ کو انتہائی بڑے غیر متوازن کرنٹ کو برداشت کرنے کی ضرورت ہے۔ مثال کے طور پر، سنگل فیز لائٹنگ یا کنٹرول سرکٹس کی ایک بڑی تعداد کو بجلی فراہم کرتے وقت، نیوٹرل کرنٹ فیز کرنٹ کے 50% سے زیادہ تک پہنچ سکتا ہے۔

اگر پروجیکٹ میں 1000kVA سے کم ٹرانسفارمرز کی مشق کو آنکھ بند کر کے اپنایا جاتا ہے، تو پتلی نیوٹرل بس بارز کا استعمال کرتے ہوئے یا صرف ایک ہی گراؤنڈنگ لنک پر انحصار کرنے سے نیوٹرل پوائنٹ زیادہ گرم ہو جائے گا، کنکشن ٹرمینلز پگھل جائیں گے، اور یہاں تک کہ شدید نیوٹرل پوائنٹ کی نقل مکانی ہو جائے گی، جس سے سنگل فیز کے آلات کی ایک بڑی تعداد جل جائے گی۔

لہذا، آرڈر دیتے وقت، ضرورت کو واضح طور پر بتانا ضروری ہے: نیوٹرل بس بار کا کراس سیکشنل ایریا فیز لائن کے 70% سے کم نہیں ہونا چاہیے (اسے ایک ہی کراس سیکشن کا ہونا تجویز کیا جاتا ہے)، اور ایک ڈیٹیچ ایبل گراؤنڈنگ لنک پلیٹ اور ایک نیوٹرل پوائنٹ اوورلوڈ مانیٹرنگ ڈیوائس سے لیس ہونا چاہیے۔ اس نکتے کو نظر انداز کرنے سے، کنکشن dyn11 پیڈ ماونٹڈ ٹرانسفارمر 2000kva آپریشن کے آدھے سال کے اندر نیوٹرل پوائنٹ برن آؤٹ حادثے کا شکار ہو سکتا ہے، جبکہ معمول کے فیکٹری ٹیسٹ اس پوشیدہ خطرے کو بے نقاب نہیں کر سکتے۔
