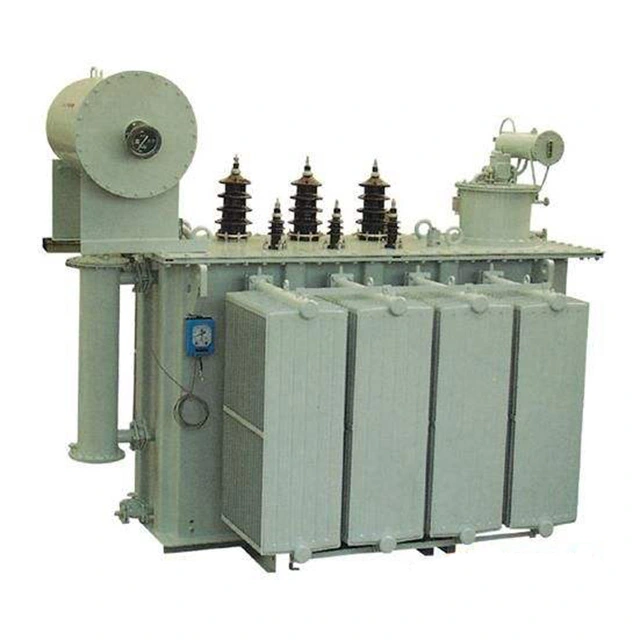

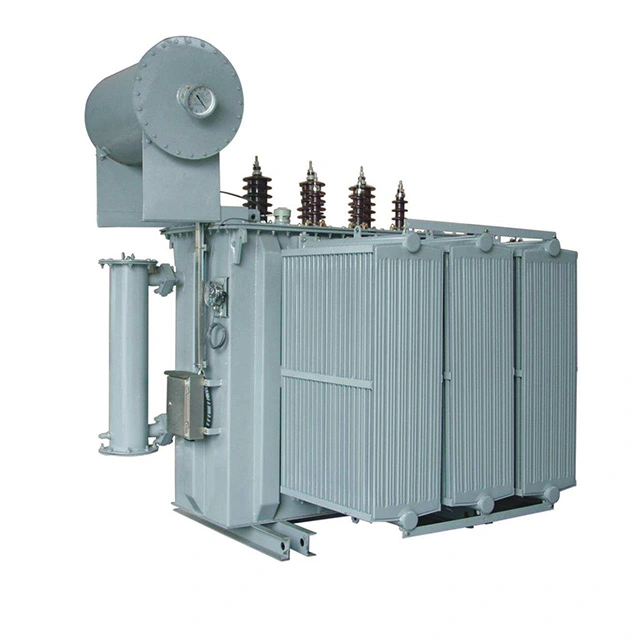

آؤٹ ڈور پاور ٹرانسفارمر 10 Mva 33 سے 6.6 Kv

آؤٹ ڈور پاور ٹرانسفارمر 10 mva 33 سے 6.6 kv جس کی گنجائش 10 mva ہے اور 33 سے 6.6 kv کی وولٹیج کی حد ہے، ایک قسم کا آؤٹ ڈور پاور ٹرانسفارمر ہے۔ اس کی درجہ بندی شدہ وولٹیج 10 mva ہے، جس میں ہائی وولٹیج کی طرف 33 kv اور کم وولٹیج کی طرف 6.6 kv ہے۔ یہ صنعتی اور کان کنی کے اداروں کے ساتھ ساتھ صنعتی پارکوں کے لیے ایک مرکزی دھارے کے درمیانے درجے کے ٹرانسفارمر کا سامان ہے، اور مکمل طور پر IEC کے معیارات کی تعمیل کرتا ہے۔ آؤٹ ڈور پاور ٹرانسفارمر 10 mva 33 سے 6.6 kv بنیادی طور پر وائنڈنگز، آئرن کور اور انسولیٹنگ آئل کے تین حصوں پر مشتمل ہوتا ہے۔

وائنڈنگز ٹرانسفارمر کا برقی حصہ ہیں۔ یہ عام طور پر موصل شدہ فلیٹ تانبے کے تار یا گول تانبے کے تار کو سمیٹنے والے سانچے پر سمیٹ کر بنایا جاتا ہے۔ بیرونی پاور ٹرانسفارمر 10 mva 33 سے 6.6 kv کے آئرن کور کالم پر وائنڈنگز نصب ہیں۔ کم وولٹیج وائنڈنگز اندرونی پرت پر ہوتی ہیں، اور ہائی وولٹیج وائنڈنگ کم وولٹیج وائنڈنگ کے باہر نصب ہوتی ہیں۔ کم وولٹیج وائنڈنگز اور آئرن کور کے درمیان، اور ہائی وولٹیج وائنڈنگز اور کم وولٹیج وائنڈنگز کے درمیان، موصلیت کا سامان ان کو الگ کرنے کے لیے آستین بنانے کے لیے استعمال کیا جاتا ہے، تاکہ موصلیت حاصل کی جا سکے۔

آئرن کور بیرونی پاور ٹرانسفارمر 10 ایم وی اے 33 سے 6.6 کے وی کا اہم مقناطیسی راستہ ہے۔ یہ عام طور پر 0.35 یا 0.5 ملی میٹر کی موٹائی کے ساتھ گرم رولڈ یا کولڈ رولڈ سلکان اسٹیل شیٹس پر مشتمل سلکان کو اسٹیک کرکے بنایا جاتا ہے اور انسولیٹنگ پینٹ کے ساتھ لیپت ہوتا ہے۔ آئرن کور کو دو حصوں میں تقسیم کیا گیا ہے: آئرن کور کالم اور یوک۔ لوہے کا کور کالم سمیٹنے سے لیس ہے، اور جوئے کو مقناطیسی سرکٹ کو بند کرنے کے لیے استعمال کیا جاتا ہے۔ لوہے کے بنیادی ڈھانچے کی بنیادی شکلوں میں دل کی قسم اور خول کی قسم شامل ہیں۔

تکنیکی پیرامیٹر:

آؤٹ ڈور پاور ٹرانسفارمر 10 ایم وی اے 33 سے 6.6 کے وی کی انسٹالیشن کی مختلف شکلیں کیا ہیں؟

پاور انجینئرنگ میں، آؤٹ ڈور ٹرانسفارمرز کی تنصیب بنیادی طور پر دو شکلوں پر مشتمل ہوتی ہے: قطب پر نصب تنصیب اور زمین پر نصب تنصیب۔ اس سے کوئی فرق نہیں پڑتا ہے کہ کوئی بھی طریقہ اپنایا جائے، حفاظت ہمیشہ پہلے آتی ہے۔ ٹرانسفارمر کے آس پاس سب سے نمایاں جگہ پر، راہگیروں کو قریب نہ آنے کی یاد دلانے کے لیے ایک نمایاں انتباہی نشان لٹکایا جانا چاہیے۔

زمین پر نصب آؤٹ ڈور پاور ٹرانسفارمر 10 mva 33 سے 6.6 kv کے لیے، اس کے ارد گرد ایک حفاظتی باڑ جس کی اونچائی 1.7 میٹر سے کم نہیں ہونی چاہیے، اور باڑ اور ٹرانسفارمر پلیٹ فارم کے درمیان کافی محفوظ آپریشن کی جگہ ہونی چاہیے۔

کھمبوں یا ٹاورز پر تنصیب کے لیے، یہ ضروری ہے کہ تمام ہائی اور کم وولٹیج لیڈز کو موصل کنڈکٹرز کا استعمال کرنا چاہیے اور کم وولٹیج والا حصہ ننگی بس بار بھی استعمال کر سکتا ہے۔ زنگ اور سنکنرن کو روکنے کے لیے استعمال ہونے والے لوہے کے تمام پرزوں کو جستی بنایا جانا چاہیے۔

اگر تنصیب زمین پر کی جاتی ہے تو، بنیاد کی اونچائی عام طور پر تقریباً 500 ملی میٹر ہوتی ہے۔ اس بنیاد کو عام طور پر اینٹوں یا ڈالے ہوئے کنکریٹ کا استعمال کرتے ہوئے بنایا جاتا ہے، اور پھر سطح کو 1:2 سیمنٹ مارٹر سے ہموار کیا جاتا ہے۔ ٹرانسفارمر کے لیے رننگ ٹریک کے طور پر کام کرنے کے لیے فلیٹ اسٹیل یا چینل اسٹیل کو سطح پر بچھانے کی ضرورت ہے۔

تنصیب کے دوران، یہ یقینی بنانا ضروری ہے کہ ٹریک برابر ہے اور ٹریک گیج ٹرانسفارمر کے وہیل گیج سے بالکل میل کھاتا ہے تاکہ مستحکم آپریشن کو یقینی بنایا جا سکے۔
