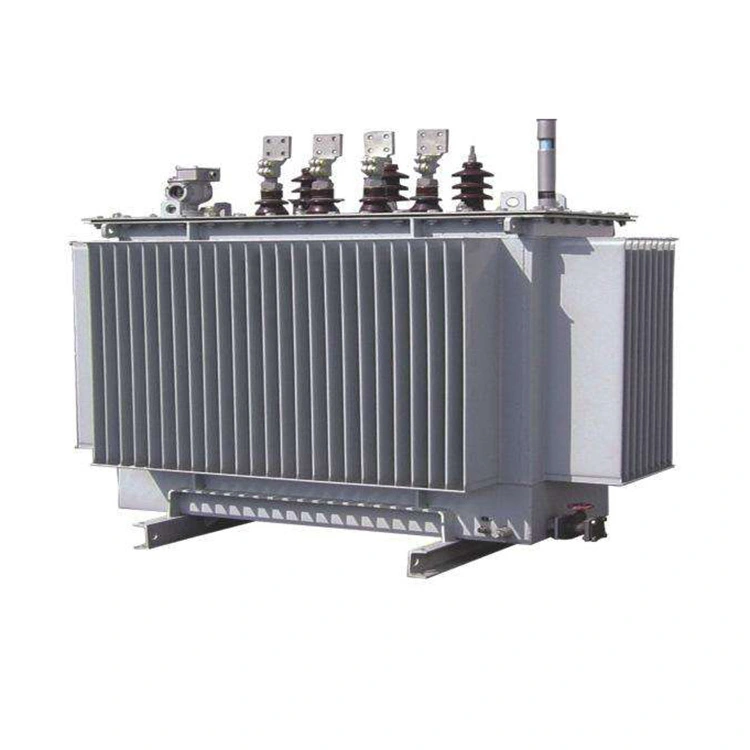

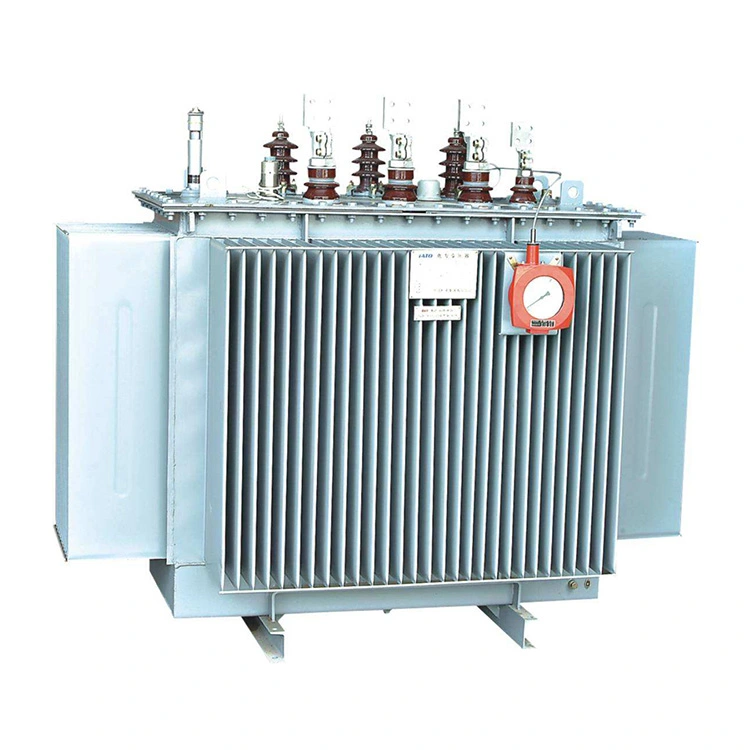

لوڈ ٹیپ چینج پاور ٹرانسفارمر پر 11kv 1000 Kva

لوڈ ٹیپ چینج پاور ٹرانسفارمر پر 11kv 1000 kva کا کور سبھی اعلی معیار کے اناج پر مبنی کولڈ رولڈ سلکان اسٹیل شیٹس کا استعمال کرتے ہیں۔ ڈھانچہ مکمل طور پر مائل اور سوراخوں کے بغیر ہے، اور کور تین یا پانچ سیون کے ساتھ ملٹی لیول سٹیپڈ شکل کا ہے۔ ہوا کا نقصان اور شور کم ہے۔ رولڈ کور کو سیون کے بغیر خصوصی آلات کا استعمال کرتے ہوئے براہ راست رول کیا جاتا ہے، مقناطیسی مزاحمت کو کم کرتا ہے اور اس کے نتیجے میں ہوا کا کم نقصان ہوتا ہے۔

وائنڈنگز اعلیٰ معیار کے تانبے کے تار کا استعمال کرتی ہیں۔ وہ آکسیجن سے پاک تانبے کی سلاخوں یا تانبے کے کنڈلیوں کو کھینچ کر بنائے جاتے ہیں۔ اس کی شکلوں میں بیلناکار، نئی سرپل، اور تقسیم کی قسمیں، وغیرہ شامل ہیں، جو لوڈ ٹیپ چینج پاور ٹرانسفارمر پر 11kv 1000 kva کو یقینی بناتی ہے جس میں کافی برقی طاقت، مکینیکل طاقت، اور حرارت کی کھپت کی صلاحیت موجود ہے۔

آئل ٹینک اعلیٰ معیار کی سٹیل پلیٹوں سے بنی ہوتی ہے جس کو ایک ساتھ ویلڈ کیا جاتا ہے۔ گرمی کی کھپت کے اجزاء چپ کی قسم کے ہیٹ سنک، توسیعی ہیٹ سنکس یا نالیدار تیل کے ٹینک استعمال کرتے ہیں۔ آئل ٹینک فیکٹری میں قابل اعتماد سگ ماہی ٹیسٹ سے گزرتا ہے۔ اندرونی اور بیرونی سطحوں کو تیزاب سے دھونے اور فاسفیٹ کرنے کے بعد، لوڈ ٹیپ چینج پاور ٹرانسفارمر پر 11kv 1000 kva کو تین بیس اور ایک سطح کی کوٹنگ سے پینٹ کیا جاتا ہے، جو سنکنرن مزاحم اور خوبصورت دونوں ہے۔

تکنیکی تفصیلات:

س: لوڈ ٹیپ چینج پاور ٹرانسفارمرز پر 11kv 1000 kva کے کور کے طور پر سلیکون اسٹیل شیٹس کیوں استعمال ہوتی ہیں؟

A: عام ٹرانسفارمر کور عام طور پر سلکان اسٹیل شیٹس سے بنے ہوتے ہیں۔ سلکان اسٹیل ایک قسم کا اسٹیل ہے جس میں سلکان ہوتا ہے، جس میں سلکان کا مواد 0.8% سے 4.8% تک ہوتا ہے۔ سلیکان سٹیل کو ٹرانسفارمر کے کور کے طور پر استعمال کرنا اس لیے ہے کہ سلکان سٹیل خود ایک انتہائی مقناطیسی مواد ہے۔ ایک متحرک کنڈلی میں، یہ ایک بڑی مقناطیسی انڈکشن کی شدت پیدا کر سکتا ہے، اس طرح ٹرانسفارمر کا حجم کم ہو جاتا ہے۔

ہم جانتے ہیں کہ حقیقت میں، لوڈ نل کی تبدیلی پر 11kv 1000 kva پاور ٹرانسفارمر ایک متبادل موجودہ حالت میں کام کرتا ہے۔ بجلی کا نقصان نہ صرف کنڈلی کی مزاحمت میں ہوتا ہے بلکہ متبادل برقی مقناطیسی اثر کی وجہ سے آئرن کور میں بھی موجود ہوتا ہے۔ آئرن کور میں بجلی کی کمی کو عام طور پر "لوہے کا نقصان" کہا جاتا ہے، اور یہ دو وجوہات کی وجہ سے ہوتا ہے: ایک "ہسٹریسیس نقصان"، اور دوسرا "ایڈی کرنٹ نقصان"۔

ہسٹریسیس کا نقصان ہسٹریسس کے رجحان کی وجہ سے میگنیٹائزیشن کے دوران کور کے ذریعہ پیدا ہونے والا لوہے کا نقصان ہے۔ اس نقصان کی شدت مواد کے مقناطیسی ہسٹریسیس لوپ سے منسلک علاقے کے متناسب ہے۔ سلیکون اسٹیل کا مقناطیسی ہسٹریسیس لوپ تنگ ہے، اس لیے اسے ٹرانسفارمر کے بنیادی حصے کے طور پر استعمال کرنے سے ہسٹریسیس کا کم نقصان ہوتا ہے، جس سے حرارت کی ڈگری نمایاں طور پر کم ہوجاتی ہے۔

دریں اثنا، سلیکون عناصر کی موجودگی کی وجہ سے، سلیکان سٹیل آئرن کور مواد کی مزاحمتی صلاحیت کو نمایاں طور پر بڑھا سکتا ہے، جس سے آئرن کور کے اندر متبادل مقناطیسی میدان سے پیدا ہونے والے ایڈی کرنٹ کو مؤثر طریقے سے دبایا جا سکتا ہے، اور ایڈی کرنٹ کے نقصانات کو بہت کم کیا جا سکتا ہے۔

سلیکون اسٹیل شیٹس کا پرتدار اور اسٹیک شدہ ڈھانچہ، ان کی اپنی کم نقصان کی خصوصیات کے ساتھ مل کر، لوڈ ٹیپ چینج پاور ٹرانسفارمر آئرن کور پر 11kv 1000 kva کو قابل بناتا ہے کہ پاور فریکوئنسی AC حالات کے تحت درجہ حرارت میں کم اضافہ ہو، اور زیادہ توانائی کو موثر اور مستحکم طریقے سے کام کر سکے۔
