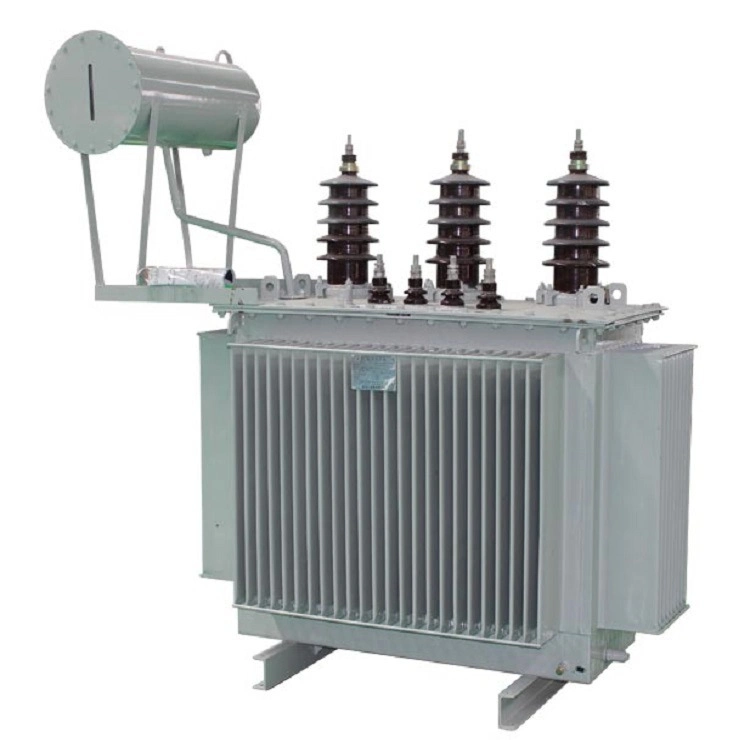

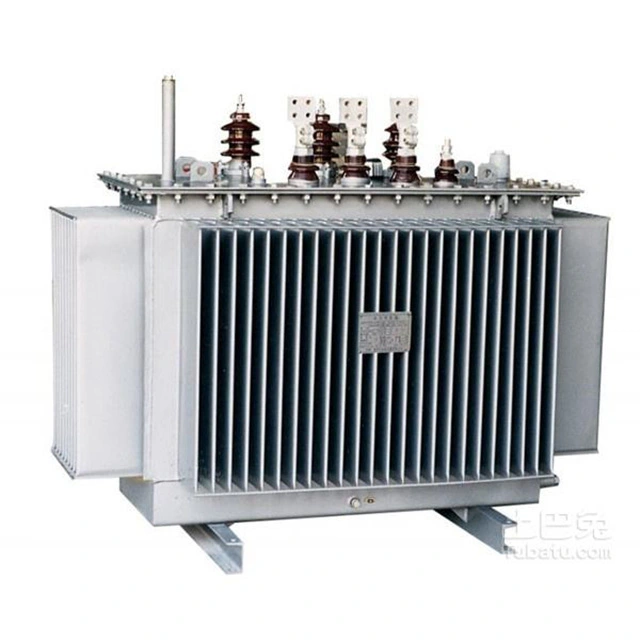

500kva ڈسٹری بیوشن الیکٹرک پاور ٹرانسفارمر

500kva ڈسٹری بیوشن الیکٹرک پاور ٹرانسفارمر مندرجہ ذیل اہم فوائد کو نمایاں کرتا ہے: بہتر حفاظت کے لیے جدید موصلیت کی ٹیکنالوجی۔ کم شور آپریشن اور کم سے کم دیکھ بھال کی ضروریات۔ یہ خاص طور پر تجارتی اور صنعتی ماحول میں موثر آپریشن کے لیے ڈیزائن کیا گیا ہے، جس میں 500kVA صلاحیت ہے جو لاگت کی تاثیر اور ماحولیاتی کارکردگی دونوں پیش کرتی ہے۔

صارف لاگت اور کارکردگی کے درمیان توازن حاصل کرنے کے لیے ایلومینیم وائنڈنگز کا انتخاب کر سکتے ہیں، یا بہتر چالکتا، کم نقصانات، اور اعلیٰ حرارت کی مزاحمت کے لیے تانبے کی وائنڈنگز کا انتخاب کر سکتے ہیں۔

درجہ حرارت میں اضافے کو 150 ℃، 115 ℃ یا 80 ℃ کے طور پر منتخب کیا جاسکتا ہے۔ مؤخر الذکر کارکردگی کو بہتر بنا سکتا ہے اور اعلی محیطی درجہ حرارت یا مسلسل بوجھ کے تحت موصلیت کی زندگی کو بڑھا سکتا ہے، اور 220 ° C یا اس سے زیادہ گریڈ تک مواد استعمال کر سکتا ہے۔

500kva ڈسٹری بیوشن الیکٹرک پاور ٹرانسفارمر کی انکلوژر کی اقسام میں ہوادار NEMA 1 انکلوژرز شامل ہیں جو انڈور خشک ماحول کے لیے موزوں ہیں، NEMA 3R انکلوژرز جن میں رین پروف کور آؤٹ ڈور/نم ماحول کے لیے موزوں ہیں، اور مکمل طور پر بند انکلوژرز جو کہ ڈسٹ پروف، نمی سے محفوظ رہنے والے علاقوں کے لیے موزوں ہیں۔

تکنیکی پیرامیٹر:

ایک شیٹ میں پروسیسنگ کے بجائے سلیکون سٹیل کے پورے ٹکڑے کو کور کے طور پر استعمال کیوں نہیں کرتے؟

اس کی وجہ یہ ہے کہ شیٹ نما کور ایک اور قسم کے لوہے کے نقصان "ایڈی کرنٹ نقصان" کو کم کر سکتا ہے۔ جب 500kva ڈسٹری بیوشن الیکٹرک پاور ٹرانسفارمر کام کر رہا ہوتا ہے، تو کوائل میں ایک متبادل کرنٹ ہوتا ہے، اور اس سے پیدا ہونے والا مقناطیسی بہاؤ قدرتی طور پر متبادل ہوتا ہے۔ یہ بدلتا ہوا مقناطیسی بہاؤ آئرن کور میں ایک حوصلہ افزائی کرنٹ پیدا کرتا ہے۔ آئرن کور میں پیدا ہونے والا محرک کرنٹ مقناطیسی بہاؤ کے لیے کھڑے ہوائی جہاز کے اندر ایک سرکلر پیٹرن میں گردش کرتا ہے، اس لیے اسے ایڈی کرنٹ کہا جاتا ہے۔ ایڈی کرنٹ کا نقصان بھی آئرن کور کو گرم کرنے کا سبب بنتا ہے۔

ایڈی کرنٹ کے نقصان کو کم کرنے کے لیے، 500kva ڈسٹری بیوشن الیکٹرک پاور ٹرانسفارمر کا آئرن کور باہمی طور پر موصل سیلیکون اسٹیل شیٹس کو اسٹیک کرکے بنایا جاتا ہے، تاکہ ایڈی کرنٹ ایک چھوٹے کراس سیکشن کے ذریعے ایک تنگ، لمبے سرکٹ میں بہتا ہے، اس طرح ایڈی کرنٹ کے راستے پر مزاحمت میں اضافہ ہوتا ہے۔ ایک ہی وقت میں، سلکان اسٹیل میں سلکان مواد کی مزاحمت کو بڑھاتا ہے، جو ایڈی کرنٹ کو کم کرنے میں بھی کردار ادا کرتا ہے۔

500kva ڈسٹری بیوشن الیکٹرک پاور ٹرانسفارمر کور کے لیے، عام طور پر، 0.35 ملی میٹر موٹی کولڈ رولڈ سلکان اسٹیل شیٹس کا انتخاب کیا جاتا ہے۔ مطلوبہ کور کے سائز کے مطابق اسے لمبی شیٹ میں کاٹا جاتا ہے۔ اصولی طور پر، ایڈی کرنٹ کو کم کرنے کے لیے، سلکان اسٹیل شیٹ جتنی پتلی اور اوورلیپنگ شیٹ کی پٹیاں جتنی تنگ ہوں گی، اثر اتنا ہی بہتر ہوگا۔ یہ نہ صرف ایڈی کرنٹ کے نقصان کو کم کرتا ہے، درجہ حرارت میں اضافے کو کم کرتا ہے، بلکہ سلکان سٹیل شیٹس کے مواد کو بھی بچاتا ہے۔

تاہم، سلیکون اسٹیل شیٹ ٹرانسفارمر کور بناتے وقت، یہ نہ صرف مذکورہ بالا سازگار عوامل پر مبنی ہوتا ہے، کیونکہ اس طرح سے آئرن کور بنانے سے کام کا وقت بہت بڑھ جائے گا اور آئرن کور کے مؤثر کراس سیکشن کو کم کیا جائے گا۔ لہذا، سلیکون سٹیل کی چادروں کے ساتھ ٹرانسفارمر کور بناتے وقت، مخصوص صورتحال پر غور کرنا، فوائد اور نقصانات کا وزن کرنا، اور زیادہ سے زیادہ سائز کا انتخاب کرنا ضروری ہے۔
