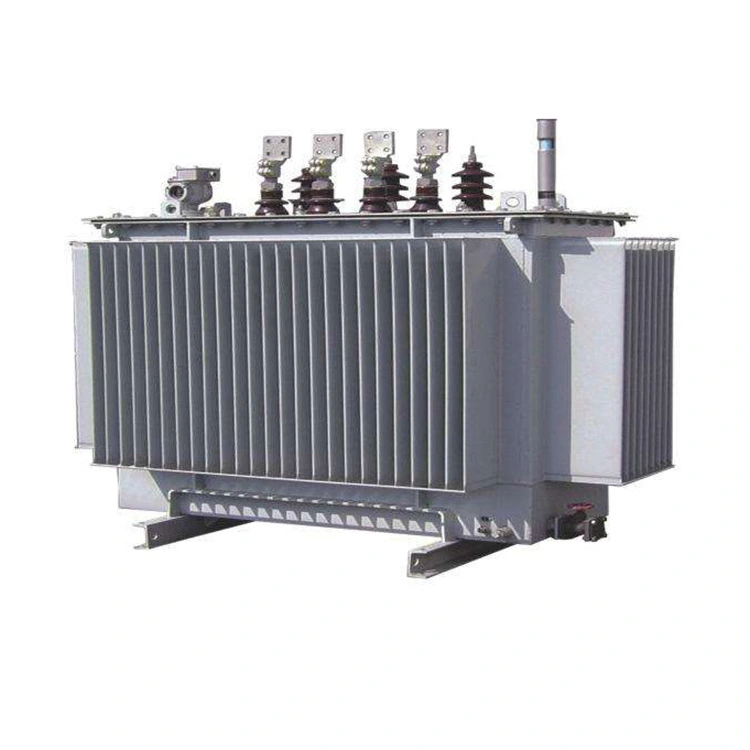

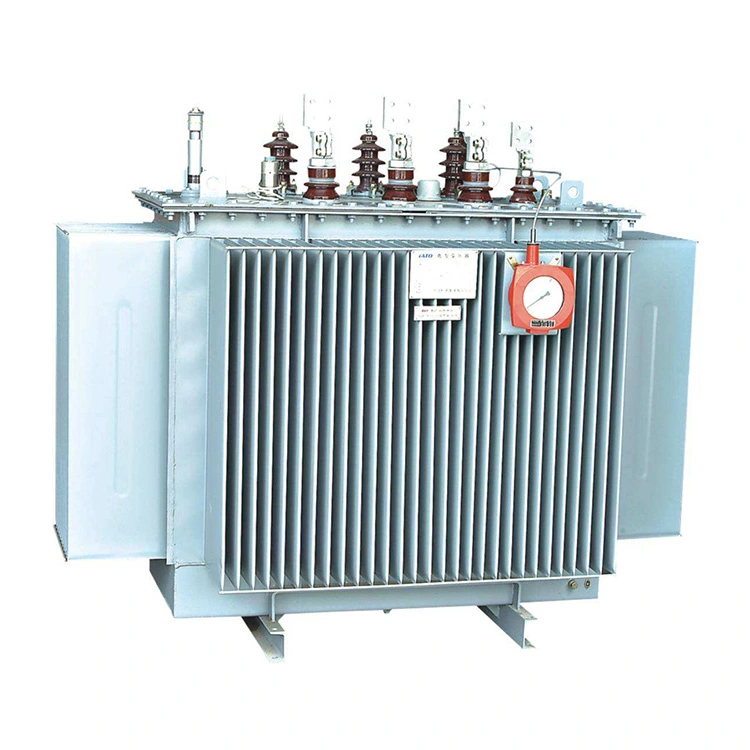

10kv 1600kva تیل میں ڈوبا ہوا پاور ٹرانسفارمر

10kv 1600kva تیل میں ڈوبی ہوئی پاور ٹرانسفارمر کا کور اعلیٰ معیار کی کولڈ رولڈ سلکان اسٹیل شیٹس کو اسٹیک کرکے بنایا گیا ہے۔ یہ نمایاں طور پر بغیر لوڈ ہونے والے نقصان اور بغیر لوڈ کرنٹ کو کم کرتا ہے۔ اس کی تنگی کو یقینی بنانے اور شور کو کم سے کم کرنے کے لیے کور ایک ساتھ جڑا ہوا ہے۔ ہائی وولٹیج اور کم وولٹیج دونوں وائنڈنگز آکسیجن فری تانبے سے زخم ہیں۔ کم وولٹیج وائنڈنگ ڈبل سرپل یا چار سرپل ڈھانچہ اپناتی ہے، جب کہ ہائی وولٹیج وائنڈنگ ایک کثیر پرت والی بیلناکار ساخت کو اپناتی ہے۔

10kv 1600kva تیل میں ڈوبی ہوئی پاور ٹرانسفارمر لنکیج Dyn11 ٹیکنالوجی کو اپناتا ہے، جو پاور گرڈ پر ہارمونکس کے اثرات کو کم کرتا ہے اور بجلی کی فراہمی کے معیار کو بہتر بناتا ہے۔ یہ مکمل طور پر مہر بند ڈھانچہ اپناتا ہے، جو سروس کی زندگی کو بڑھاتا ہے۔

10kv 1600kva تیل میں ڈوبا ہوا پاور ٹرانسفارمر دیکھ بھال سے پاک ہے اور اصل پیمائش شدہ شور معیار سے کم ہے۔ عام تیل میں ڈوبے ہوئے ٹرانسفارمرز کے برعکس، مکمل طور پر سیل شدہ ٹرانسفارمرز کو آئل ٹینک کی ضرورت نہیں ہوتی ہے۔ تیل کے حجم میں تبدیلیوں کو تیل کے ٹینک میں نالیدار پلیٹوں کی لچک کے ذریعہ خود بخود ایڈجسٹ اور معاوضہ دیا جاسکتا ہے۔

تکنیکی پیرامیٹر:

10kv 1600kva تیل میں ڈوبے ہوئے پاور ٹرانسفارمر کی خصوصیات

1. اس کا بنیادی حصہ 0.18 سے 0.3 ملی میٹر موٹی اورینٹڈ سلکان سٹیل شیٹس کو سٹیمپنگ اور شیئرنگ کے عمل کے ذریعے اسٹیک کر کے بنایا گیا ہے، جو اچھی استحکام کو یقینی بناتا ہے۔

2. کنڈلی خالص تانبے سے بنی ہے۔ ہائی وولٹیج سرکٹس کے لیے، پولیمائیڈ انامیلڈ تار استعمال کیا جاتا ہے۔ جبکہ کم وولٹیج سرکٹس کے لیے، آکسیجن فری کاپر وائر یا تانبے کے ورق کو شارٹ سرکٹ مزاحمتی کارکردگی کو بہتر بنانے کے لیے اپنایا جاتا ہے۔

3."'Dyn11' کنکشن کی علامت کا استعمال ہائی آرڈر ہارمونکس کے اثر سے بچ سکتا ہے۔ یہ مؤثر طریقے سے غیر معاوضہ بوجھ کے اثرات کے خلاف مزاحمت کرتا ہے اور بجلی کی فراہمی کے معیار کو بہتر بناتا ہے۔"

4.10kv 1600kva تیل میں ڈوبا ہوا پاور ٹرانسفارمر کور سے ہوا کے بلبلوں کو ہٹانے کے لیے ویکیوم آئل انجیکشن کا استعمال کرتا ہے، جس سے موصلیت کی کارکردگی کے استحکام کو یقینی بنایا جاتا ہے۔

5. ٹرانسفارمر فیکٹری چھوڑنے سے پہلے سخت معائنہ سے گزرتا ہے، اور IEC اور ISO معیارات کی مکمل تعمیل کرتا ہے۔

مکمل طور پر سیل شدہ تیل میں ڈوبے ہوئے ٹرانسفارمرز کی تیاری کا عمل اور ساخت عام تیل میں ڈوبے ہوئے ٹرانسفارمرز سے مختلف ہے۔

(1)مکمل طور پر سیل شدہ تیل میں ڈوبے ہوئے ٹرانسفارمر کی باڈی ویکیوم کے نیچے تیل سے بھری ہوئی ہے، جو ٹرانسفارمر کی طویل مدتی آپریشنل زندگی کو یقینی بنا کر، موصلیت کے مواد سے نمی اور ہوا کو مکمل طور پر ہٹاتا ہے۔

(2) مکمل طور پر مہر بند 10kv 1600kva تیل میں ڈوبے ہوئے پاور ٹرانسفارمرز کے لیے، آئل ٹینک ایک نالیدار قسم کا ٹینک یا ٹوٹنے والا ہیٹ ڈسپیشن ڈیوائس اپناتا ہے، اور تیل کے ذخائر کو ختم کر دیا جاتا ہے۔ تیل کے حجم میں تبدیلی کی تلافی آئل ٹینک کی لچک سے ہوتی ہے۔

چونکہ مکمل طور پر سیل شدہ تیل میں ڈوبے ہوئے ٹرانسفارمر کا جسم ہوا سے الگ تھلگ ہے، تیل اور ہوا کے درمیان کوئی رابطہ نہیں ہے، لہذا موصلیت گیلی نہیں ہوگی اور عمر بڑھنے کی شرح بہت کم ہوجائے گی۔ نتیجے کے طور پر، ٹرانسفارمر کی وشوسنییتا اور سروس کی زندگی کو بہتر بنایا گیا ہے. آپریشن سے پہلے معائنہ کی ضرورت نہیں ہے، لہذا صارف اخراجات کو بچا سکتے ہیں.
