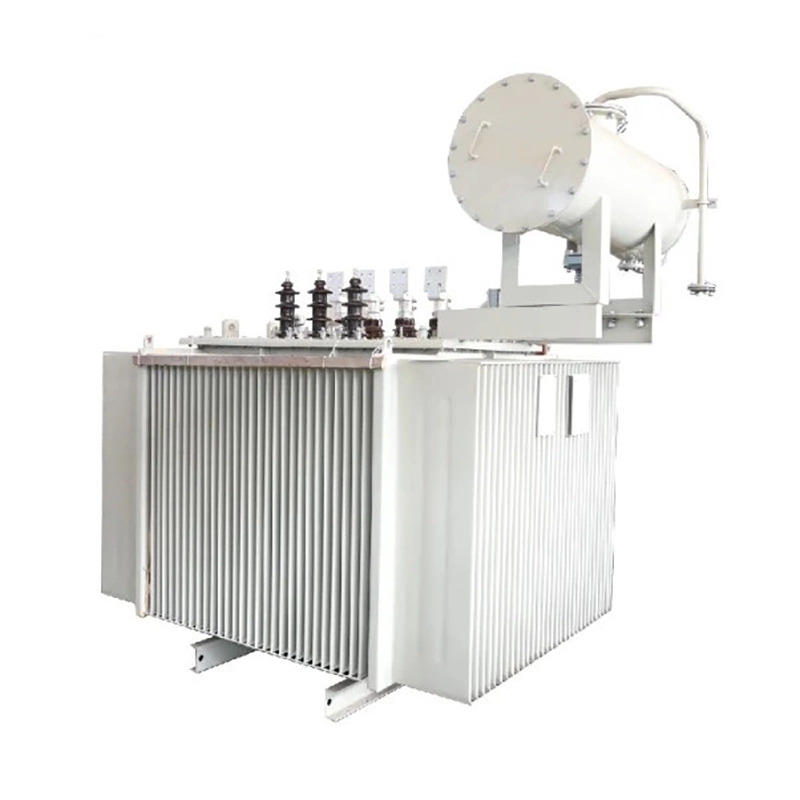

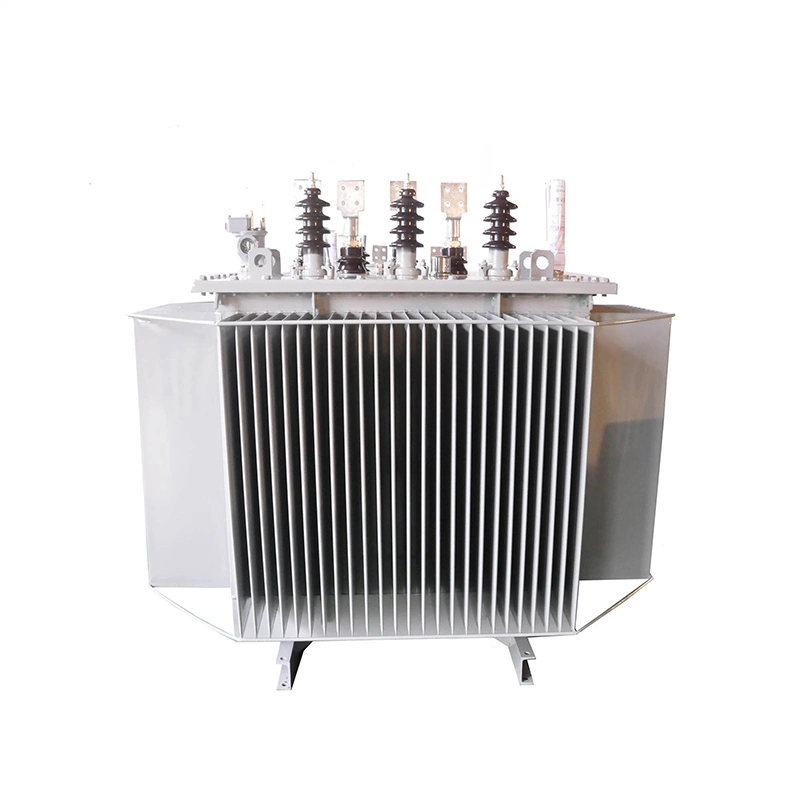

22kv پاور ٹرانسفارمر 1000kva تیل ڈوبا ہوا ہے۔

ڈوبی ہوئی 22kv پاور ٹرانسفارمر 1000kva تیل کا کور اعلی مقناطیسی جذب کرنے والے اناج پر مبنی کولڈ رولڈ فیرائٹ مقناطیسی کور سے بنا ہے۔ کور پرتدار کور کے مکمل طور پر مائل مشترکہ ڈھانچے کے ساتھ ہے۔ کور کالم میں ملٹی لیول سٹیپڈ سرکلر کراس سیکشن ہوتا ہے، اور یوک اور کور کا کراس سیکشنل ایریا ایک ہی ہوتا ہے۔

22kv پاور ٹرانسفارمر 1000kva تیل میں ڈوبی ہوئی تیل میں ڈوبی ہوئی تیل کی ٹینک لہراتی دیواروں پر مشتمل ہے۔ اندرونی حصہ ڈسٹ پروف پینٹ کے ساتھ لیپت ہے اور پینٹ کی تہہ مضبوط ہے۔ لہراتی ہیٹ سنک کا ٹھنڈک اثر ہوتا ہے اور اس کی سختی ماحولیاتی درجہ حرارت کے ضابطے کی وجہ سے ٹرانسفارمر آئل کے وزن میں ہونے والی تبدیلیوں کی تلافی کر سکتی ہے۔

لہذا، سیل شدہ ٹرانسفارمر میں تیل کا ذخیرہ نہیں ہوتا ہے، جس سے ٹرانسفارمر کی مجموعی نسبتہ اونچائی کم ہوتی ہے۔ جب 22kv پاور ٹرانسفارمر 1000kva تیل کو ڈبویا جاتا ہے تو، ویکیوم آئل فلنگ پروسیسنگ ٹیکنالوجی کو اپنایا جاتا ہے، جو ٹرانسفارمر میں موجود نمی کو مکمل طور پر ہٹاتا ہے، اور ٹرانسفارمر کا تیل ہوا کے ساتھ رابطے میں نہیں آتا ہے۔

یہ مؤثر طریقے سے پانی اور آکسیجن کو ٹرانسفارمر میں داخل ہونے سے روکتا ہے اور ٹرانسفارمر کی موصلیت کو مسلسل خراب کرنے کا سبب بنتا ہے۔ ٹرانسفارمر کے تیل کی عمر بڑھنے کا امکان ہے، لہذا تیل کے نمونے کے باقاعدگی سے ٹیسٹ کرانے کی ضرورت نہیں ہے۔

22kv پاور ٹرانسفارمر 1000kva تیل میں ڈوبی ہوئی تکنیکی پیرامیٹر:

22kv پاور ٹرانسفارمر 1000kva آئل کا آئرن کور کیوں زمین میں ڈوبا ہوا ہے؟

جب پاور ٹرانسفارمر عام طور پر کام کر رہا ہوتا ہے، تو لوہے کے کور میں قابل اعتماد گراؤنڈنگ پوائنٹ ہونا ضروری ہے۔ گراؤنڈ کیے بغیر، آئرن کور اور گراؤنڈ کے درمیان تیرتا ہوا وولٹیج آئرن کور اور زمین کے درمیان وقفے وقفے سے ٹوٹ پھوٹ کا سبب بنے گا۔ ایک بار جب آئرن کور کو صرف ایک نقطہ پر گراؤنڈ کیا جاتا ہے، تو آئرن کور پر تیرتی صلاحیت بننے کا امکان ختم ہوجاتا ہے۔ تاہم، جب آئرن کور میں ایک سے زیادہ گراؤنڈنگ پوائنٹ ہوتے ہیں، تو آئرن کور کے درمیان غیر مساوی صلاحیت گراؤنڈنگ پوائنٹس کے درمیان گردش کرنے والی کرنٹ بنائے گی، جس سے آئرن کور کے متعدد گراؤنڈنگ پوائنٹس پر زیادہ گرم ہو جائیں گے۔ یہ ایک ملٹی پوائنٹ گراؤنڈنگ فالٹ کا باعث بن سکتا ہے جہاں آئرن کور شارٹ ہو جاتا ہے، جس کے نتیجے میں لوہے کے نقصان میں اضافہ ہوتا ہے، جو ٹرانسفارمر کی کارکردگی اور معمول کے کام کو سنجیدگی سے متاثر کرتا ہے، اور گیس کی بھاری کارروائی کی وجہ سے ٹرپ کا سبب بھی بن سکتا ہے۔

جلی ہوئی اور پگھلی ہوئی لوکل آئرن کور لوہے کے چپس کے درمیان شارٹ سرکٹ کا سبب بن سکتی ہے، جس سے لوہے کے نقصان میں اضافہ ہو سکتا ہے اور ٹرانسفارمر کی کارکردگی اور نارمل آپریشن کو سنجیدگی سے متاثر کر سکتا ہے، جس کی مرمت کے لیے آئرن کور کی سلیکون سٹیل شیٹس کو تبدیل کرنے کی ضرورت ہوتی ہے۔ اس لیے، 22kv پاور ٹرانسفارمر 1000kva تیل میں ڈوبے ہوئے متعدد گراؤنڈنگ پوائنٹس کی اجازت نہیں ہے۔ اس میں صرف ایک گراؤنڈنگ پوائنٹ ہو سکتا ہے اور ہونا چاہیے۔
