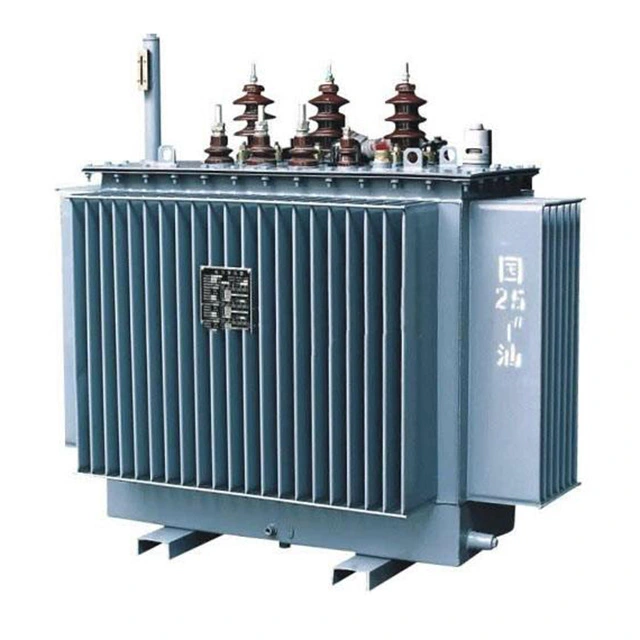

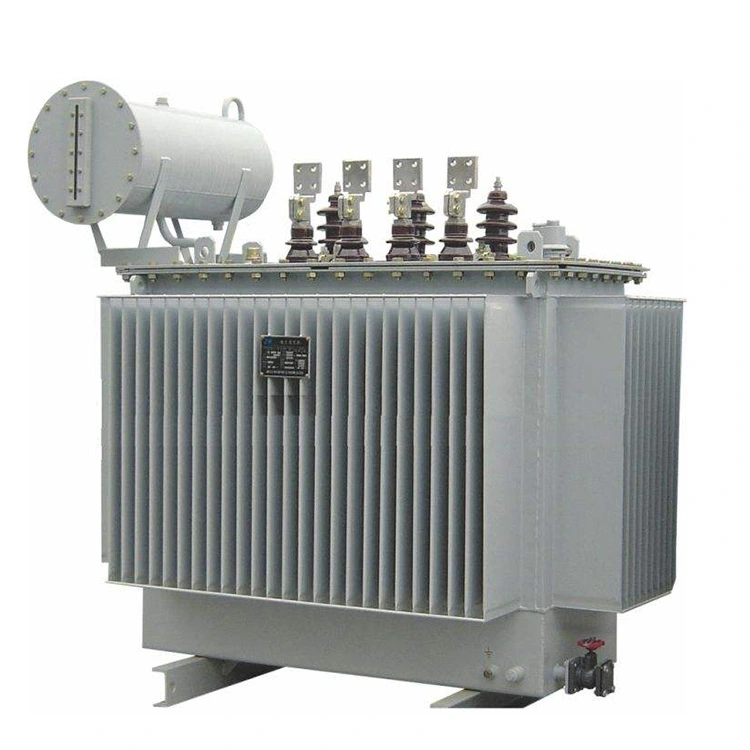

الیکٹرک 3 فیز 10kv 400kva پاور ٹرانسفارمر

الیکٹرک 3 فیز 10kv 400kva پاور ٹرانسفارمر بنیادی طور پر کور، وائنڈنگز، آئل ٹینک، کولنگ ڈیوائس اور پروٹیکشن ڈیوائس جیسے اجزاء پر مشتمل ہوتا ہے۔ کور سبھی بنیادی قسم کے ڈھانچے کو اپناتے ہیں، اور عام طور پر بنیادی قسم کا ڈھانچہ اوورلیپنگ اسمبلی کے عمل کو استعمال کرتا ہے۔ وائنڈنگز تھری فیز پاور ٹرانسفارمر کے سرکٹ کا حصہ ہیں۔

3 فیز 10kv 400kva پاور ٹرانسفارمر کی ہائی اور کم وولٹیج بشنگ چینی مٹی کے برتن موصل ٹیوبیں ہیں جن میں کنڈکٹر ہوتے ہیں۔ وہ ٹرانسفارمر کے بنیادی اور ثانوی وائنڈنگز کے کنکشن اور لیڈ آؤٹ سروں کو ٹھیک کرنے اور موصل کرنے کے لیے استعمال ہوتے ہیں۔

آئل ٹینک ٹینک باڈی، ٹینک کور، گرمی کی کھپت کا آلہ اور آئل ڈسچارج والو پر مشتمل ہے۔ اس کے اہم کام ٹرانسفارمر کو مکمل طور پر ضم کرنا اور گرمی کی کھپت فراہم کرنا ہے۔ اندر وائنڈنگز، ایک کور اور ٹرانسفارمر آئل ہیں۔

3 فیز 10kv 400kva پاور ٹرانسفارمر کا تیل نہ صرف گردش کرنے والی ٹھنڈک اور گرمی کی کھپت کا کام کرتا ہے بلکہ اس کا اثر موصلیت کا بھی ہوتا ہے۔ وائنڈنگز اور ٹینک باڈی (ٹینک کی دیواروں اور ٹینک کے نیچے) کے درمیان ایک خاص فاصلہ ہے، جو ٹینک میں تیل کی موصل تہہ سے الگ تھلگ ہے۔

دھماکہ پروف پائپ، اس کا کام ایندھن کے ٹینک میں دھماکے سے ہونے والے حادثات کو روکنا ہے۔ ٹیپ چینجر کا استعمال ٹرانسفارمر کے آؤٹ پٹ وولٹیج کو ایڈجسٹ کرنے کے لیے ٹرانسفارمر کے وائنڈنگز میں موڑ کی تعداد کو تبدیل کرنے کے لیے کیا جاتا ہے۔ 3 فیز 10kv 400kva پاور ٹرانسفارمر کے ذریعے وولٹیج کو ریگولیٹ کرنے کا طریقہ یہ ہے کہ اس کے ایک وائنڈنگ پر ٹیپس لگانا، وائنڈنگ میں موڑ کے کچھ حصے کو ہٹانا یا شامل کرنا، اس طرح موڑ کی تعداد میں تبدیلی اور وولٹیج کے تناسب کو تبدیل کرنے کا مقصد حاصل کرنا ہے۔

تکنیکی پیرامیٹر:

سوال: 3 فیز 10kv 400kva پاور ٹرانسفارمر کا کور حرارت کو کیسے ختم کرتا ہے؟

A: ٹرانسفارمر کے عام آپریشن کے دوران، کور لوہے کی کمی کی وجہ سے گرمی پیدا کرتا ہے۔ کور کا وزن اور حجم جتنا زیادہ ہوگا، اتنی ہی گرمی پیدا ہوگی۔ ٹرانسفارمر کے تیل کا درجہ حرارت 95 ڈگری سے زیادہ عمر بڑھنے کا خطرہ ہے، لہذا کور کی سطح کے درجہ حرارت کو اس درجہ حرارت سے زیادہ سے زیادہ نیچے رکھنا چاہیے۔ اس کے لیے کور کی گرمی کی کھپت کے ڈھانچے کی ضرورت ہوتی ہے تاکہ کور کی گرمی کو تیزی سے ختم کیا جا سکے۔ گرمی کی کھپت کا ڈھانچہ بنیادی طور پر کور کی گرمی کی کھپت کی سطح کو بڑھانا ہے۔ کور کی گرمی کی کھپت میں بنیادی طور پر تیل کے چینل کی گرمی کی کھپت اور کور کی ایئر چینل کی گرمی کی کھپت شامل ہے۔

بڑی صلاحیت والے تیل میں ڈوبے ہوئے ٹرانسفارمرز میں، آئل چینلز کو اکثر کور کے لیمینیشن کے درمیان سیٹ کیا جاتا ہے تاکہ گرمی کی کھپت کے اثر کو بڑھایا جا سکے۔ آئل چینلز دو قسم کے ہوتے ہیں: ایک سلکان سٹیل شیٹس کے متوازی، اور دوسرا سٹیل کی چادروں پر کھڑا ہے۔ مؤخر الذکر ترتیب میں گرمی کی کھپت کا بہتر اثر ہوتا ہے، لیکن ساخت زیادہ پیچیدہ ہے۔

خشک قسم کے ٹرانسفارمرز میں، کور ایئر کولڈ ہوتا ہے۔ اس بات کو یقینی بنانے کے لیے کہ بنیادی درجہ حرارت قابل اجازت قدر سے زیادہ نہ ہو، ایئر چینلز اکثر آئرن کور کالموں اور جوئے میں نصب کیے جاتے ہیں۔
