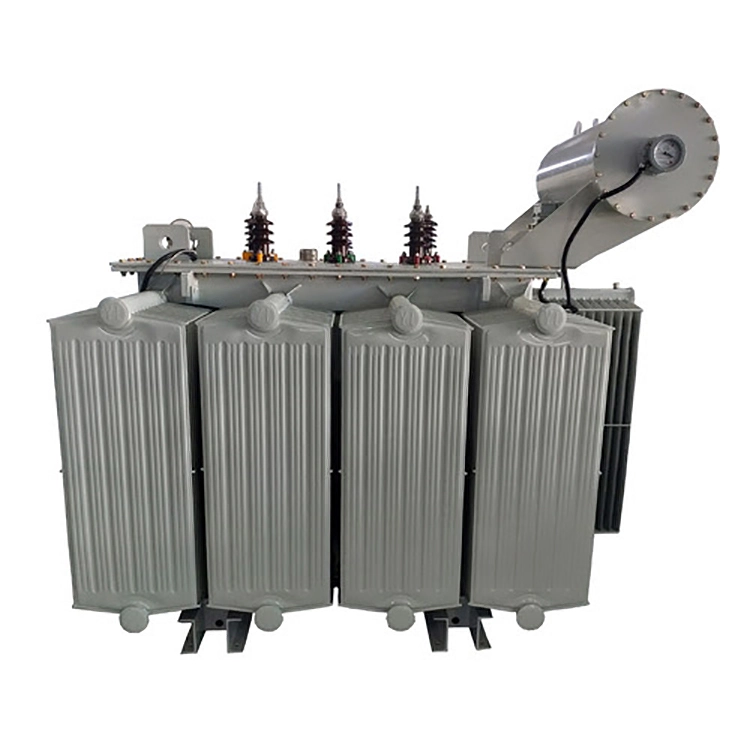

33kv 2.5 Mva تیل میں ڈوبا ہوا بے ساختہ الائے کور ٹرانسفارمر

صارفین کی اعلیٰ کوالٹی اور کم نقصان والی بجلی کی مانگ کو پورا کرنے کے لیے، وینزو XiFa الیکٹرک پاور ایکوئپمنٹ کمپنی، لمیٹڈ نے 33kv 2.5 mva آئل میں ڈوبا ہوا امورفوس الائے کور ٹرانسفارمر تیار اور تیار کیا ہے۔ یہ سبز اور توانائی بچانے والے بے ساختہ کھوٹ کے مواد سے بنا ہے۔ جب ہلکے بوجھ کی حالت میں کام کرتے ہیں یا طویل عرصے تک کوئی بوجھ نہیں ہوتا ہے، تو بجلی کے اخراجات میں سالانہ بچت کافی ہوتی ہے۔ عام طور پر، زیادہ ابتدائی خریداری لاگت 3 سے 5 سال کے اندر بجلی کی بچت کے ذریعے وصول کی جا سکتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

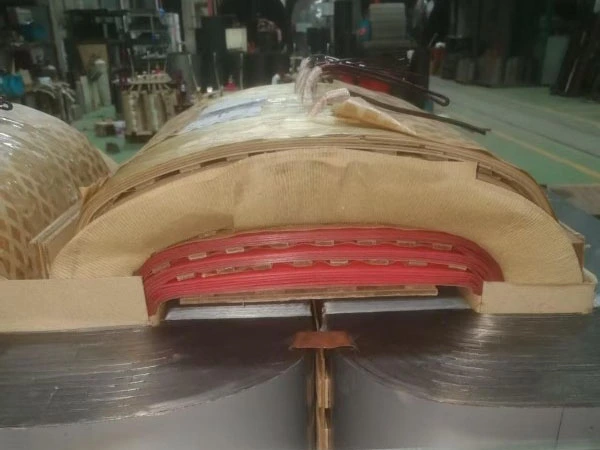

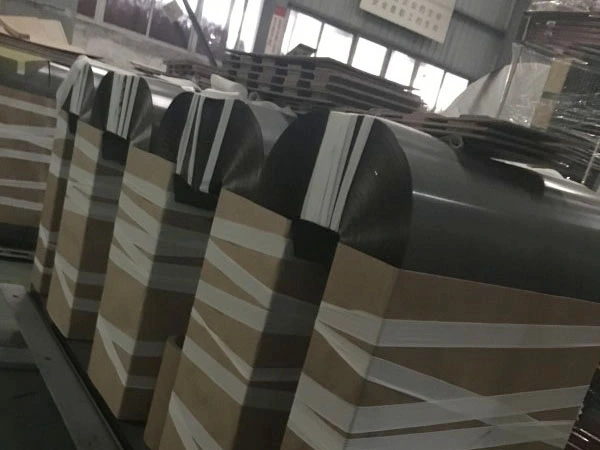

33kv 2.5 mva آئل میں ڈوبی ہوئی امورفوس الائے کور ٹرانسفارمر کا کور لوہے پر مبنی بے ترتیب الائے سٹرپس کی بند لوپ وائنڈنگ سے بنایا گیا ہے۔ لیمینیٹڈ ایئر گیپس کے بغیر مربوط ڈھانچہ ہسٹریسس اور ایڈی کرنٹ کے نقصانات کو نمایاں طور پر کم کرتا ہے۔ روایتی سلکان اسٹیل کور کے مقابلے میں، کوئی لوڈ نقصان بہت کم ہوتا ہے۔ کور کالم اور یوک ایپوکسی شیشے کے چپکنے والے کے ذریعہ آپس میں جڑے ہوئے ہیں ، جس سے مجموعی سختی مضبوط ہوتی ہے اور آپریٹنگ کمپن اور شور کو مؤثر طریقے سے دباتی ہے۔

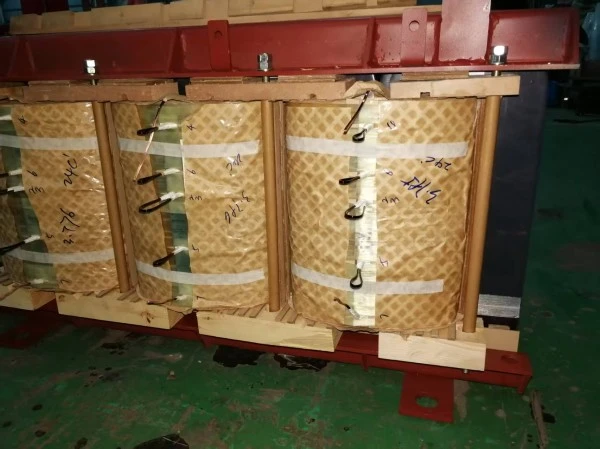

33kv 2.5 mva آئل میں ڈوبی ہوئی امورفوس الائے کور ٹرانسفارمر کی وائنڈنگز اعلیٰ پاکیزگی والے تانبے کے کنڈکٹرز کا استعمال کرتی ہیں اور ان کو ملٹی لیئر انسولیشن کوٹنگ کے عمل کے ساتھ ملایا جاتا ہے جو ہائی وولٹیج کے حالات کے لیے موزوں ہوتا ہے۔ بہتر سرپل اور مسلسل انٹرلیویڈ وائنڈنگ ڈھانچے کے ساتھ مل کر، یہ سمیٹنے والی برقی فیلڈ کو یکساں طور پر تقسیم کرتا ہے، جو موصلیت کی رواداری اور اخترتی کے خلاف مزاحمت کو بہتر بناتا ہے۔ 33kv 2.5 mva آئل میں ڈوبے ہوئے امورفوس الائے کور ٹرانسفارمر کا ہائی وولٹیج سائیڈ ±2×2.5% بغیر کسی ایکسائٹیشن وولٹیج ریگولیشن گیئرز سے لیس ہے، جو گرڈ وولٹیج کے اتار چڑھاو کے ضابطے کی ضروریات کے عین مطابق ڈھال سکتا ہے۔

باکس باڈی نالیدار اسٹیل پلیٹوں کی انٹیگرل ویلڈنگ سے بنتی ہے۔ نالیدار خول کے انکولی ہیٹ ایکسچینج ڈھانچے پر انحصار کرتے ہوئے، یہ بیرونی حرارت کی کھپت کے آلے کی ضرورت کے بغیر موصل تیل کی موثر قدرتی گردش کولنگ حاصل کر سکتا ہے، جو طویل مدتی مسلسل آپریشن کے لیے موزوں ہے۔ 33kv 2.5 mva آئل میں ڈوبی ہوئی امورفوس الائے کور ٹرانسفارمر IEC 296 معیارات کے مطابق ماحول دوست معدنی موصلی تیل سے بھرا ہوا ہے، جو بہترین تھرمل چالکتا اور موصلیت کی کارکردگی کو یکجا کرتا ہے، اندرونی لائیو اجزاء کو مؤثر طریقے سے الگ کرتا ہے اور موصلیت کی خرابی کے خطرے سے بچاتا ہے۔

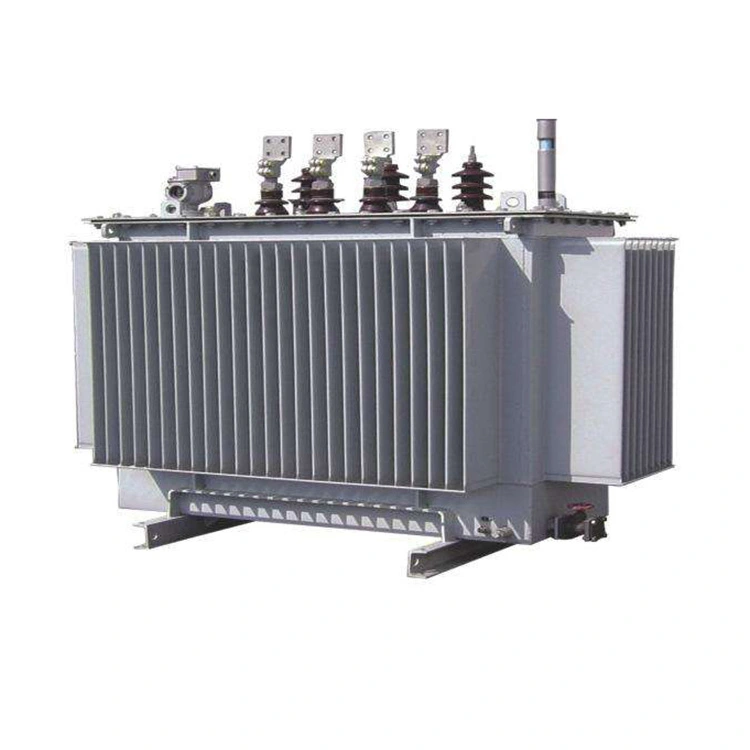

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

تکنیکی پیرامیٹر:

پروڈکٹ کا نام	33kv 2.5 ایم وی اے آئل ڈوبا ہوا بے ساختہ الائے کور ٹرانسفارمر
شرح شدہ تعدد	50 ہرٹج / 60 ہرٹز (اپنی مرضی کے مطابق)
ہائی وولٹیج (HV)	33 kV
HV ٹیپ رینج	±2×2.5% یا ±5%
کم وولٹیج (LV)	0.4 kV (400V)؛ اپنی مرضی کے مطابق: 415V، 433V، 480V
کنکشن گروپ	Dyn11 (معیاری)؛ Yyn0 اختیاری
کولنگ کی قسم	ONAN
موصلیت کی کلاس	کلاس اے
موصلیت کی سطح	HV: LI170AC70 / LV: LI10AC3
P0	≤ 1080 W
Pk@75℃	≤ 16800 W
شارٹ سرکٹ کی رکاوٹ	6.5% ; اختیاری: 6% / 7% / 8%
کوئی لوڈ کرنٹ نہیں۔	≤ 0.45%

اہم خصوصیات:

1. الٹرا توانائی کی بچت: بے ترتیب الائے کور کا استعمال کرتے ہوئے، روایتی S9/S11 قسم کے سلیکون اسٹیل شیٹ ٹرانسفارمرز کے مقابلے میں کوئی لوڈ نقصان تقریباً 70% سے 80% تک کم ہو جاتا ہے۔ 33kv 2.5 mva آئل میں ڈوبا ہوا امورفوس الائے کور ٹرانسفارمر خاص طور پر دیہی پاور گرڈز اور صنعتوں میں طویل مدتی آپریشن کے لیے موزوں ہے جہاں لوڈ ہمیشہ پوری صلاحیت پر نہیں ہوتا ہے۔

2. مکمل طور پر سیل بند دیکھ بھال مفت: تیل کا ٹینک تیل کو ہوا سے رابطہ کرنے سے روکنے کے لیے مکمل طور پر مہر بند ڈھانچہ اپناتا ہے، موصلیت کے تیل کو گیلے ہونے اور عمر بڑھنے سے بچاتا ہے۔ 33kv 2.5 mva تیل میں ڈوبا ہوا بے ساختہ الائے کور ٹرانسفارمر 50 سال کی بحالی سے پاک زندگی حاصل کرسکتا ہے اور یہ سخت بیرونی ماحول کے لیے موزوں ہے۔

3. اعلیٰ وشوسنییتا: کم وولٹیج وائنڈنگ تانبے کے ورق سے زخم ہے، جبکہ ہائی وولٹیج وائنڈنگ تانبے کے تار سے زخم ہے۔ مضبوط شارٹ سرکٹ مزاحمت اور بجلی گرنے کے خلاف مزاحمت کے ساتھ، ساخت کمپیکٹ ہے،
