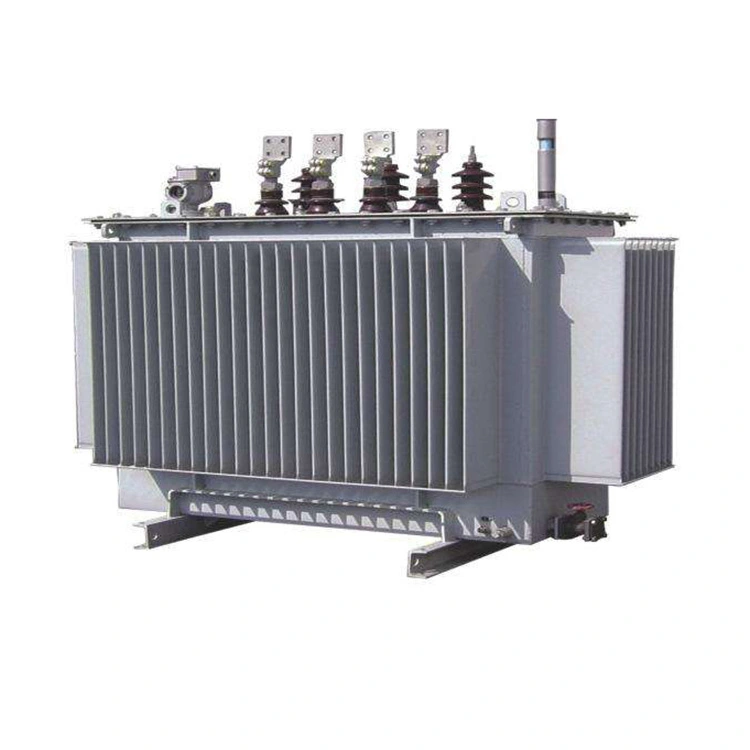

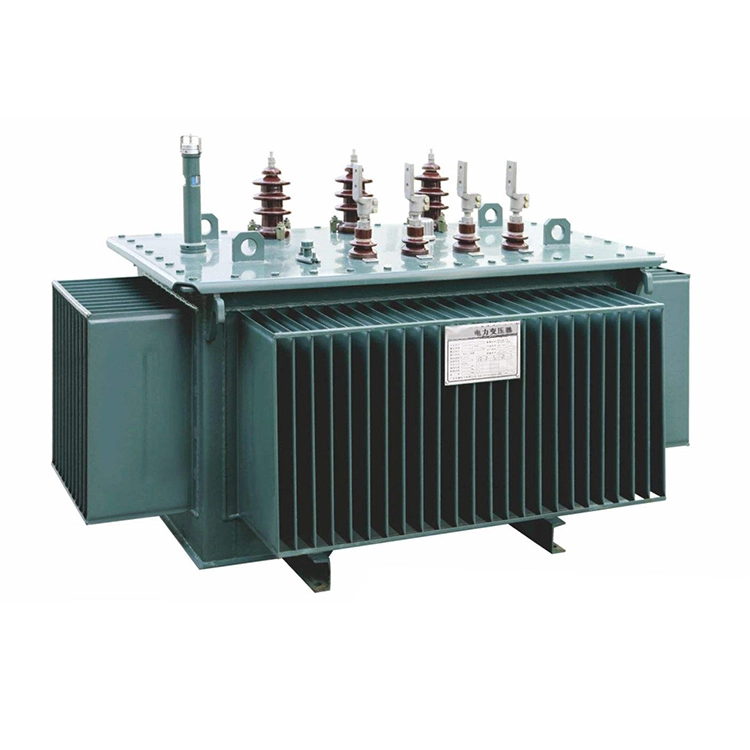

800kva امورفوس الائے آئل ڈوبا ہوا ٹرانسفارمر

800kva بے ساختہ الائے آئل ڈوبا ہوا ٹرانسفارمر توانائی بچانے والے مواد کی ایک نئی قسم سے بنا ہے۔ اس کا بنیادی مواد‘ بے ساختہ مرکب سے بنا ہوا ہے، جس میں اعلی مقناطیسی پارگمیتا اور انتہائی کم ہسٹریسیس نقصان ہے، جو بغیر لوڈ توانائی کی کارکردگی کو نمایاں طور پر بڑھا سکتا ہے اور GB/T 20052 یا IEC 60076 کے معیارات کی تعمیل کرتا ہے۔ اور اس کا ٹھنڈا کرنے کا طریقہ تیل میں ڈوبا ہوا ہے۔

800kva ایمورفوس الائے آئل ڈوبی ہوئی ٹرانسفارمر کی مہر بند ڈھانچہ نمی پروف اور سنکنرن مزاحم کے لیے موزوں ہے، آؤٹ ڈور یا انڈور سب اسٹیشنز کے لیے موزوں ہے، جس کی اونچائی ≤1000m ہے اور ماحولیاتی درجہ حرارت میں ≤55K اضافہ ہے۔

اس 800kva بے ساختہ الائے آئل ڈوبے ہوئے ٹرانسفارمر کا سب سے بڑا فائدہ انتہائی کم لوڈ نقصان میں ہے۔ یہ ٹرانسفارمر تقریباً 300–450W ہے (سلیکون اسٹیل شیٹ کے مقابلے جو کہ تقریباً 1000–1500W ہے)، جو روایتی سلکان اسٹیل شیٹ ٹرانسفارمرز سے 60 سے 75% کم ہے۔ ایک ہی وقت میں، اس میں کم شور (≤55 سے 60 dB)، مضبوط اوورلوڈ صلاحیت، طویل عمر، اور عام طور پر 25 سے 30 سال تک استعمال کیا جا سکتا ہے۔ تاہم، قیمت زیادہ ہے (تقریباً 20% سے 40% زیادہ مہنگے ٹرانسفارمرز کے مقابلے میں سلیکون سٹیل کی چادروں والے اسی تصریح کے)۔

لہذا، 800kva بے ساختہ الائے آئل ڈوبا ہوا ٹرانسفارمر صنعتی، تجارتی یا بجلی کی تقسیم کے منظرناموں کے لیے اعلی توانائی کی کارکردگی کے تقاضوں کے لیے موزوں ہے۔

تکنیکی پیرامیٹر:

س: 800kva بے ساختہ الائے آئل ڈوبی ہوئی ٹرانسفارمر کا لوڈ نقصان سیلیکون اسٹیل شیٹس سے بنے اسی صلاحیت والے ٹرانسفارمر کے مقابلے میں نمایاں طور پر کم کیوں ہے؟

A: سب سے پہلے، بے ساختہ کھوٹ کی پٹی کی موٹائی صرف 20 سے 30 µm ہے، جو کہ روایتی سلکان اسٹیل شیٹس (230 سے ​​350 µm) کی موٹائی کا تقریباً دسواں حصہ ہے۔ اس تعلق کے مطابق کہ ایڈی کرنٹ کا نقصان موٹائی کے مربع کے متناسب ہے، 800 kVA کور میں ایڈی کرنٹ کا نقصان نمایاں طور پر کم ہو گیا ہے۔ ایک ہی وقت میں، بے ساختہ کھوٹ کی مزاحمتی صلاحیت سلکان اسٹیل شیٹس کے مقابلے میں تقریباً 2.5 گنا زیادہ ہے، جو مقناطیسی بہاؤ میں تبدیلی کے وقت تہوں کے درمیان گردش کرنے والے موجودہ نقصان کو مزید کمزور کرتی ہے۔

دوم، ہسٹریسیس لوپ تنگ ہے اور جبر کم ہے۔ بے ساختہ کھوٹ میں اناج کی حد کے نقائص کے بغیر ایک بے ساختہ ڈھانچہ ہے، اور مقناطیسی ڈومین پلٹنے کی مزاحمت چھوٹی ہے۔ جبر سلیکون اسٹیل کی چادروں سے صرف 1/3 سے 1/5 ہے۔ یہ میگنیٹائزیشن کے ہر چکر کے لیے درکار توانائی کو نمایاں طور پر کم کرتا ہے اور ہسٹریسیس کے نقصان کو بہت کم کرتا ہے۔

سوم، کام کرنے والے مقناطیسی بہاؤ کی کثافت کا ڈیزائن نسبتاً کم ہے۔ 800kva بے ساختہ الائے آئل ڈوبی ٹرانسفارمر کے لیے، درجہ بند مقناطیسی بہاؤ کثافت عام طور پر 1.35 سے 1.45T پر سیٹ کی جاتی ہے، جو سلیکون اسٹیل کی چادروں کی 1.65 سے 1.75T سے کم ہوتی ہے۔ چونکہ لوہے کا نقصان مقناطیسی بہاؤ کثافت کے مربع یا اس سے زیادہ طاقت کے متناسب ہے، مناسب طریقے سے مقناطیسی بہاؤ کثافت کو کم کرنے سے یونٹ کے بڑے پیمانے پر نقصان میں نمایاں کمی واقع ہو سکتی ہے۔

مندرجہ بالا میکانزم کی بنیاد پر، 800kva کے بے ساختہ الائے آئل ڈوبے ہوئے ٹرانسفارمر کا کوئی بوجھ نقصان عام طور پر S13 یا S14 گریڈ کی سلکان سٹیل شیٹس والے اسی صلاحیت کے ٹرانسفارمر کے صرف 30% سے 40% ہوتا ہے۔ یہ خاص طور پر بجلی کی تقسیم کے حالات کے لیے موزوں ہے جہاں سامان اکثر ہلکے بوجھ یا اسٹینڈ بائی حالات میں ہوتا ہے۔

پروسیسنگ میں بے ساختہ کھوٹ ٹرانسفارمر

سامان

جانچ کا مرکز

شپنگ میں ٹرانسفارمر
