480v 400 Amp 3 فیز منقطع سوئچ

Wenzhou XiFa Electric Power Equipment Co., Ltd ایک ماہر فیکٹری ہے جو 480v 400 amp 3 فیز ڈس کنیکٹ سوئچ تیار کرتی ہے۔ بغیر کسی تاخیر کے مختصر لیڈ ٹائم کی ضمانت دینے کے لیے، Wenzhou XiFa Electric Power Equipment Co., Ltd کے پاس اسٹوریج میں 400 amp 3 فیز ڈس کنیکٹ سوئچ کی انوینٹری ہے۔ بڑے حجم کے آرڈرز کو آرڈر سے 7 سے 15 کام کے دنوں میں تیار کرنے کی ضرورت ہے۔ دریں اثنا، Wenzhou XiFa Electric Power Equipment Co., Ltd ایک 400 amp 3 فیز ڈس کنیکٹ سوئچ کو کلائنٹس کے مطالبات جیسے کہ وولٹیج کی سطح، استعمال کے ماحول وغیرہ کے مطابق اپنی مرضی کے مطابق بنا سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

480v 400 amp 3 فیز منقطع سوئچ بند ہونے کی حالت میں تین فیز AC 400 amp ریٹیڈ کرنٹ لے جائے گا۔ اس کا ڈھانچہ پر ایک سادہ اور کمپیکٹ ڈیزائن ہے جو کومپیکٹ سب اسٹیشن اور الیکٹریکل پینل میں بڑے پیمانے پر لاگو ہوتا ہے۔ 480v 400 amp 3 فیز منقطع سوئچ کی اہم خصوصیت آرک بجھانے کی صلاحیت اور لوڈ آپریشن نہیں ہے۔

480v 400 amp 3 فیز منقطع سوئچ دیکھ بھال کے دوران آپریٹر کے تحفظ کو یقینی بنانے کے لیے مرئی اور قابل اعتماد رابطہ منقطع کرتا ہے۔ 480v 400 amp 3 فیز منقطع سوئچ کا کام بغیر بوجھ کے ماحول میں کرنٹ کو منقطع کرنا ہے۔ کہنے کا مطلب یہ ہے کہ، 480v 400 amp 3 فیز منقطع سوئچ سرکٹ بریکر سے پہلے بند ہو رہا ہو گا، اور بجلی کی تقسیم کے نظام میں سرکٹ بریکر کے بعد ٹرپ ہو گا۔

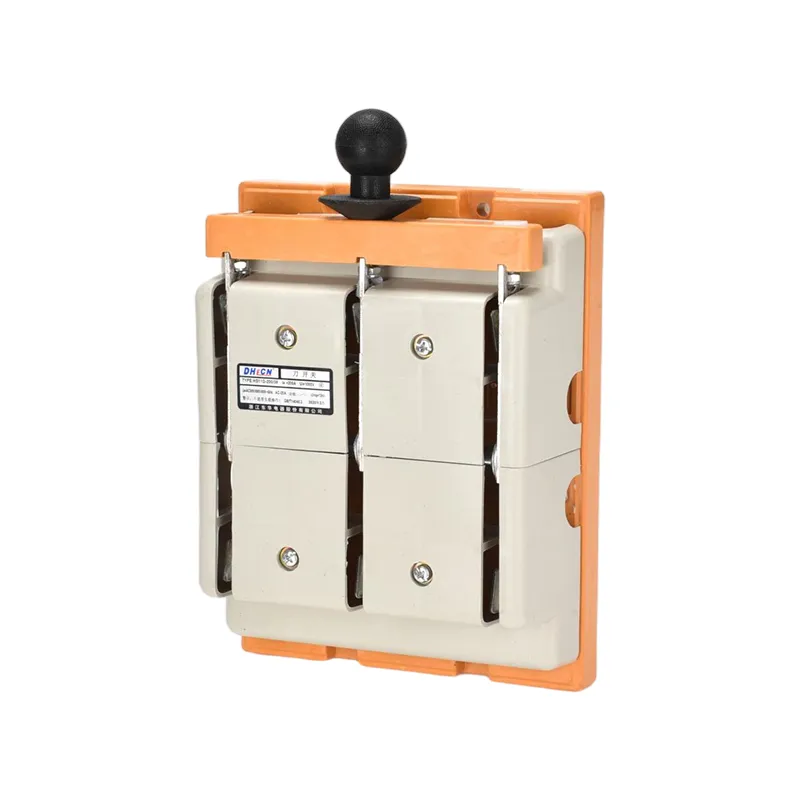

480v 400 Amp 3 Phase Disconnect Switch

پیداوار پیرامیٹر:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ڈائی الیکٹرک طاقت (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
کام کرنے والا موجودہ le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
موٹر پاور (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
بنانے اور توڑنے کی صلاحیت
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA چوٹی قدر)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
مکینیکل لائف (اوقات)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
برقی زندگی (اوقات)
Ue=660V ریٹیڈ کرنٹ لی
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کلوگرام)
3 کھمبے۔	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 کھمبے۔	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
آپریٹنگ ٹارک (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

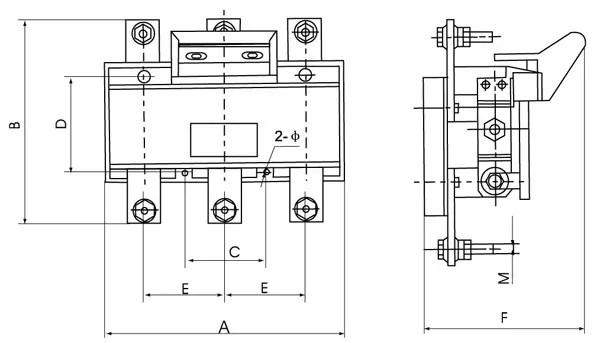

فرنٹ رِنگ کی قسم

شرح شدہ موجودہ (A)	فریم کا سائز (ملی میٹر)					تنصیب کا سائز (ملی میٹر)
شرح شدہ موجودہ (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	ایم 12	80	190	φ7
630	270	300	100	170	ایم 16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

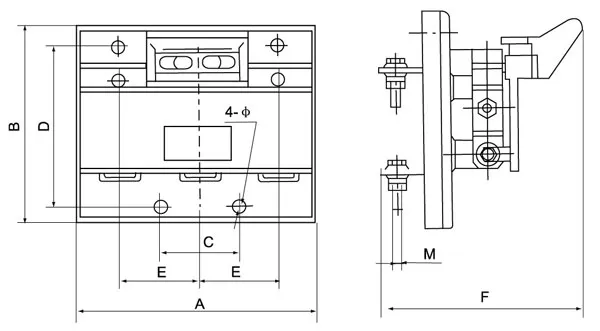

نایاب مروڑ کی قسم

شرح شدہ موجودہ (A)	فریم کا سائز (ملی میٹر)					تنصیب کا سائز (ملی میٹر)
شرح شدہ موجودہ (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	ایم 12	80	190	φ7
630	270	300	100	220	ایم 16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

پیداوار کے اکثر پوچھے گئے سوالات:

سوال: 480v 400 amp 3 فیز منقطع سوئچ کا بنیادی مقصد کیا ہے؟

A: ایک 480v 400 amp 3 فیز منقطع سوئچ برقی آلات کی خدمت کرنے سے پہلے بجلی کو الگ کرنے کا ایک محفوظ طریقہ فراہم کرتا ہے۔ 480 وولٹ اور 400 ایم پی ایس پر، اس قسم کے سوئچ کو عام طور پر کمرشل اور صنعتی ایپلی کیشنز میں موٹرز، HVAC سسٹمز، مشینری یا ڈسٹری بیوشن پینلز کو بجلی کاٹنے کے لیے استعمال کیا جاتا ہے۔

سوال: میں کیسے جان سکتا ہوں کہ آیا 400 ایم پی ایس میری درخواست کے لیے صحیح درجہ بندی ہے؟

A: آپ کو اپنے سسٹم کی ضرورت کے زیادہ سے زیادہ کرنٹ کی بنیاد پر سوئچ کا سائز دینا چاہیے۔ ایک 400A سوئچ موزوں ہے جب منسلک لوڈ یا پینل کو 400 amps تک کرنٹ کو سنبھالنے کے لیے ڈیزائن کیا گیا ہو۔ منتخب کرنے سے پہلے ہمیشہ مسلسل آپریٹنگ کرنٹ اور شارٹ سرکٹ کی درجہ بندی کے تقاضوں کو چیک کریں۔

س: فیزیبل اور نان فیزیبل منقطع سوئچز میں کیا فرق ہے؟

A: Fusible: overcurrent تحفظ کے لیے فیوز شامل ہیں۔ یہ منقطع ہونے کا ذریعہ اور سرکٹ تحفظ دونوں فراہم کرتا ہے۔

غیر فعال: صرف طاقت کو الگ کرتا ہے لیکن تحفظ فراہم نہیں کرتا ہے۔ اگر آپ کو بلٹ ان تحفظ کی ضرورت ہو تو فیزیبل کا انتخاب کریں۔ اگر تحفظ پہلے سے ہی اپ اسٹریم بریکرز کے ذریعہ سنبھال لیا گیا ہو تو ناقابل عمل۔
