3 فیز 200 Amp نان فیوزڈ ڈس کنیکٹ سوئچ

پیشہ ورانہ تیاری کے طور پر، وینزو زیفا الیکٹرک پاور ایکوئپمنٹ کمپنی، لمیٹڈ ہر 3 فیز 200 ایم پی نان فیوزڈ ڈس کنیکٹ سوئچ تیار کرنے کے لیے کوالٹی کنٹرول سسٹم کی سختی سے پیروی کرتا ہے۔ 3 فیز 200 amp نان فیوزڈ ڈس کنیکٹ سوئچ کی ورکشاپ میں، مینیجر تیز رفتار اور بغیر کسی تاخیر کی ترسیل کو یقینی بنانے کے لیے ہموار چلنے والے ہر پیداواری عمل کا معائنہ کریں گے۔ منقطع سوئچ ختم ہونے پر، مین سرکٹ اور موصلیت کے پرزوں پر ہموار اور قابل اعتماد سوئچنگ ایکشن اور پاور فریکوئنسی کو برداشت کرنے والے وولٹیج ٹیسٹ کی تصدیق کے لیے فیکٹری کی ایک سیریز سے گزرنا ضروری ہوتا ہے جیسا کہ مکینیکل آپریشن ٹیسٹ۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

3 فیز 200 ایم پی نان فیوزڈ ڈس کنیکٹ سوئچ کو بہتر طور پر جاننے کے لیے، ہم پاور سسٹم میں فنکشن سے نان فیوزڈ ڈس کنیکٹ سوئچ متعارف کروا سکتے ہیں۔ یہ ذیل میں دکھایا جا سکتا ہے:

1. پاور آئسولیشن: برقی آلات کے معائنے یا دیکھ بھال کے دوران، 3 فیز 200 amp نان فیوزڈ ڈس کنیکٹ سوئچ کھولنے سے سروس کے تحت آلات کو لائیو پارٹس سے مکمل طور پر الگ کر دیا جاتا ہے، جس سے ایک واضح وقفہ پیدا ہوتا ہے اور عملے کی حفاظت کو یقینی بنایا جاتا ہے۔

2. سوئچنگ آپریشنز: پاور سسٹم کے آپریشن میں، 3 فیز 200 amp نان فیوزڈ ڈس کنیکٹ سوئچ سرکٹ بریکرز کے ساتھ مل کر کام کرتے ہیں تاکہ سرکٹس کی آپریٹنگ کنفیگریشن کو تبدیل کیا جا سکے- مثال کے طور پر، بس بارز کو منتقل کرنا یا سپلائی کے راستوں کو تبدیل کرنا: لچکدار سسٹم کنٹرول کو فعال کرنا۔

3. چھوٹے کرنٹ بنانا اور توڑنا: 3 فیز 200 amp نان فیوزڈ منقطع سوئچز چھوٹے کرنٹ سرکٹس کو براہ راست منسلک یا منقطع کر سکتے ہیں جیسے ان لوڈڈ شارٹ لائنز، وولٹیج ٹرانسفارمرز، اور سرج گرفتاریوں کو، سرکٹ بریکر کو چلانے کی ضرورت کے بغیر، اس طرح معمول کی کارروائیوں کو آسان بنایا جا سکتا ہے۔

4. پروٹیکشن ڈیوائسز کے ساتھ کوآرڈینیشن: جب کوئی خرابی واقع ہوتی ہے، 3 فیز 200 amp نان فیوزڈ ڈس کنیکٹ سوئچ سرکٹ بریکر کے ٹرپ ہونے کے بعد خرابی والے حصے کو الگ کر دیتا ہے، خرابی کی توسیع کو روکتا ہے اور سسٹم کے مستحکم آپریشن کی حمایت کرتا ہے۔

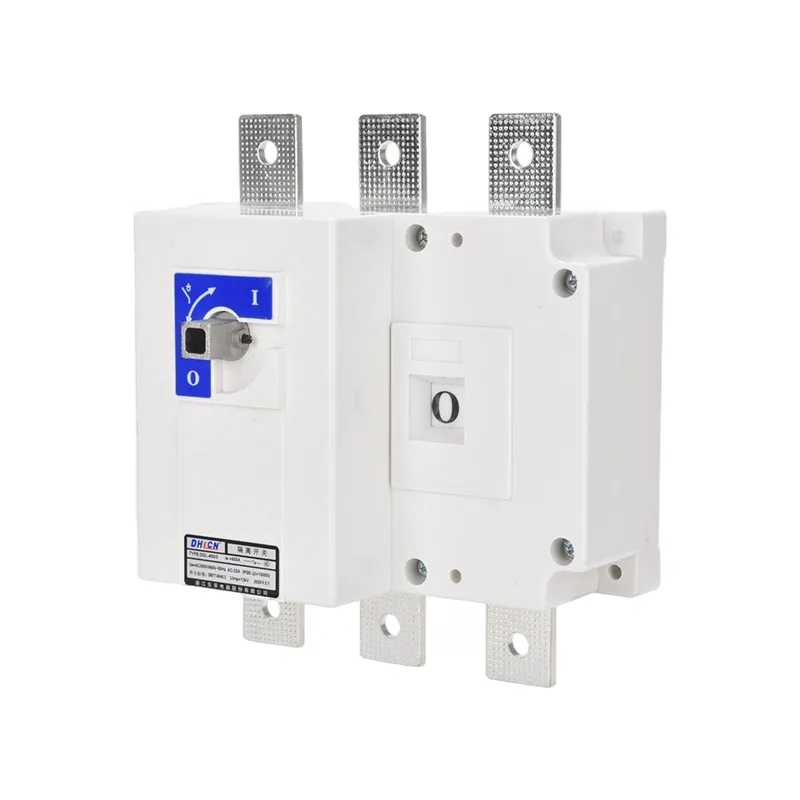

3 Phase 200 Amp Non Fused Disconnect Switch

پروڈکٹ پیرامیٹر:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ڈائی الیکٹرک طاقت (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
کام کرنے والا موجودہ le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
موٹر پاور (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
بنانے اور توڑنے کی صلاحیت
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA چوٹی قدر)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
مکینیکل لائف (اوقات)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
برقی زندگی (اوقات)
Ue=660V ریٹیڈ کرنٹ لی
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کلوگرام)
3 کھمبے۔	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 کھمبے۔	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
آپریٹنگ ٹارک (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

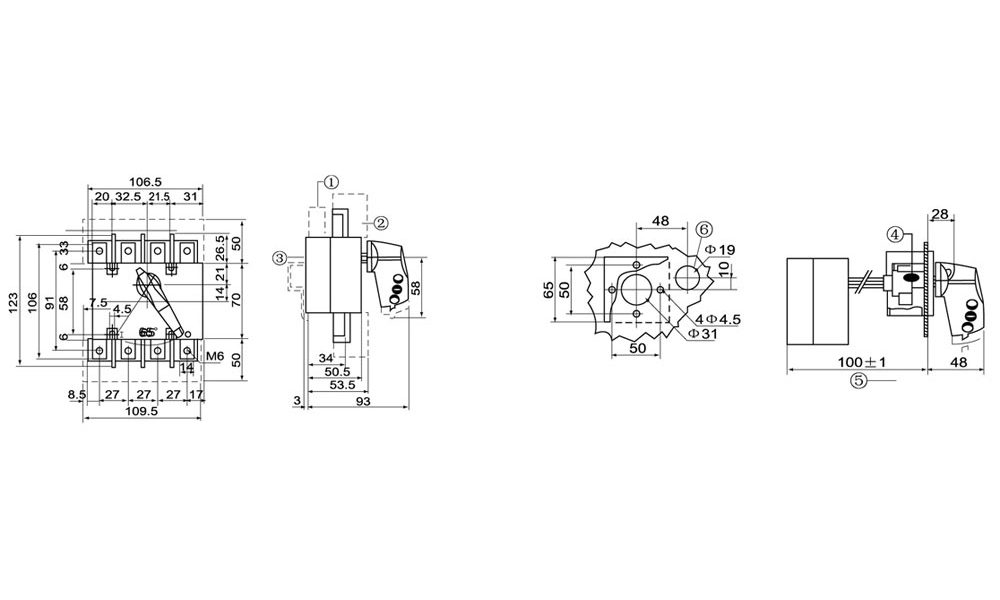

3 Phase 200 Amp Non Fused Disconnect Switch

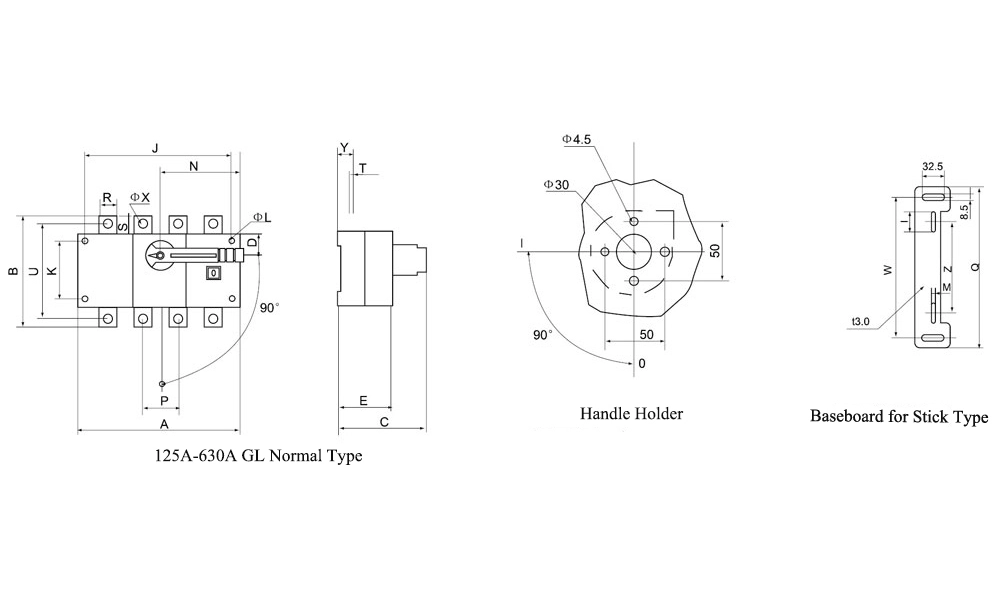

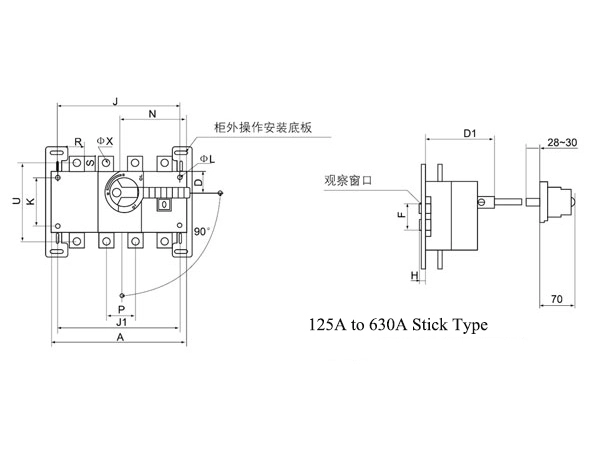

قسم	فریم کا سائز اور تنصیب کا سائز
GL-125～630A	A	B	C	D	D1	E	φL	J	جے 1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

قسم	سائز
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

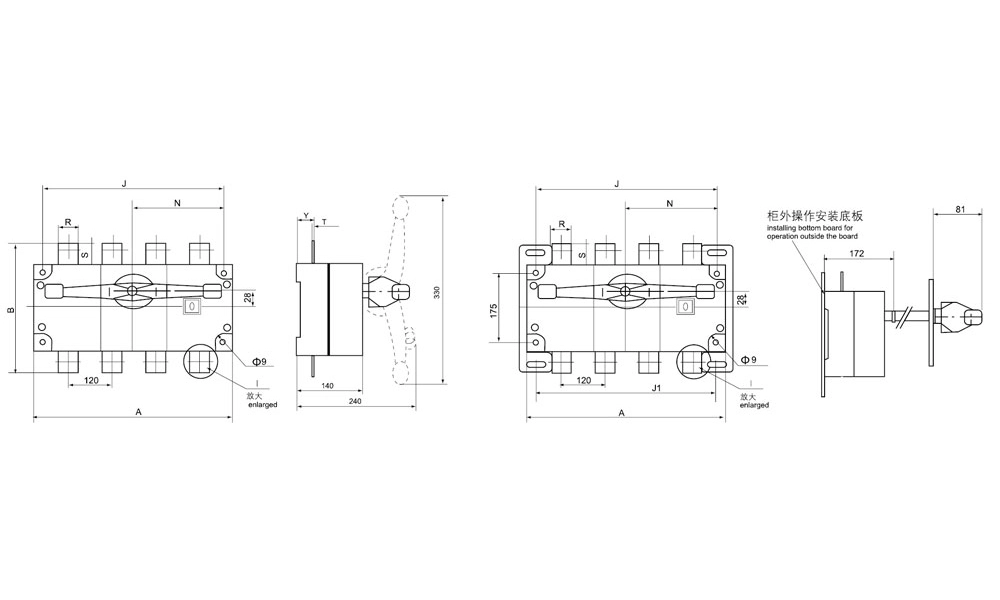

قسم	فریم کا سائز اور تنصیب کا سائز
GL-1000～4000A	A	B	J	جے 1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

پروڈکٹ کے اکثر پوچھے گئے سوالات:

سوال: 3 فیز 200A نان فیوزڈ ڈس کنیکٹ سوئچ کا بنیادی کام کیا ہے؟

A: 3 فیز 200A نان فیوزڈ ڈس کنیکٹ سوئچ دیکھ بھال اور حفاظت کے لیے آلات یا سرکٹس سے بجلی کو دستی طور پر الگ کرنے کا ذریعہ فراہم کرتا ہے۔ فیوزڈ سوئچ کے برعکس، اس میں اوور کرنٹ پروٹیکشن شامل نہیں ہے- یہ صرف سرکٹ کو کھولتا اور بند کرتا ہے۔

سوال: 3 فیز 200A نان فیوزڈ ڈس کنیکٹ سوئچ عام طور پر کس قسم کی ایپلی کیشنز میں استعمال ہوتا ہے؟

A: نان فیوزڈ منقطع عام طور پر اس وقت انسٹال ہوتے ہیں جب اوور کرنٹ تحفظ پہلے سے ہی اپ اسٹریم بریکر یا فیوز کے ذریعہ فراہم کیا جاتا ہے۔ وہ اکثر HVAC یونٹس، موٹرز، مشین ٹولز، یا ڈسٹری بیوشن پینلز کے لیے مقامی تنہائی کے آلات کے طور پر استعمال ہوتے ہیں۔

سوال: 200 ایم پی کی درجہ بندی کیوں منتخب کریں؟

A: 200A کی درجہ بندی ان سسٹمز کے لیے موزوں ہے جہاں زیادہ سے زیادہ مسلسل لوڈ کرنٹ 200 amps سے زیادہ نہیں ہے۔ یہ درجہ بندی اکثر درمیانے سائز کی تجارتی اور ہلکی صنعتی سہولیات میں استعمال ہوتی ہے جہاں برانچ سرکٹس یا انفرادی بوجھ کو محفوظ تنہائی کی ضرورت ہوتی ہے۔

سوال: 3 فیز 200A نان فیوزڈ ڈس کنیکٹ سوئچ کے لیے کون سی وولٹیج ریٹنگز دستیاب ہیں؟

A: زیادہ تر 3 فیز 200A نان فیوزڈ ڈس کنیکٹس کو 600 وولٹ AC تک درجہ دیا جاتا ہے، جس میں 240V اور 480V سب سے زیادہ عام ہیں۔ ہمیشہ تصدیق کریں کہ ڈیوائس کی درجہ بندی سسٹم وولٹیج سے ملتی ہے یا اس سے زیادہ ہے۔
