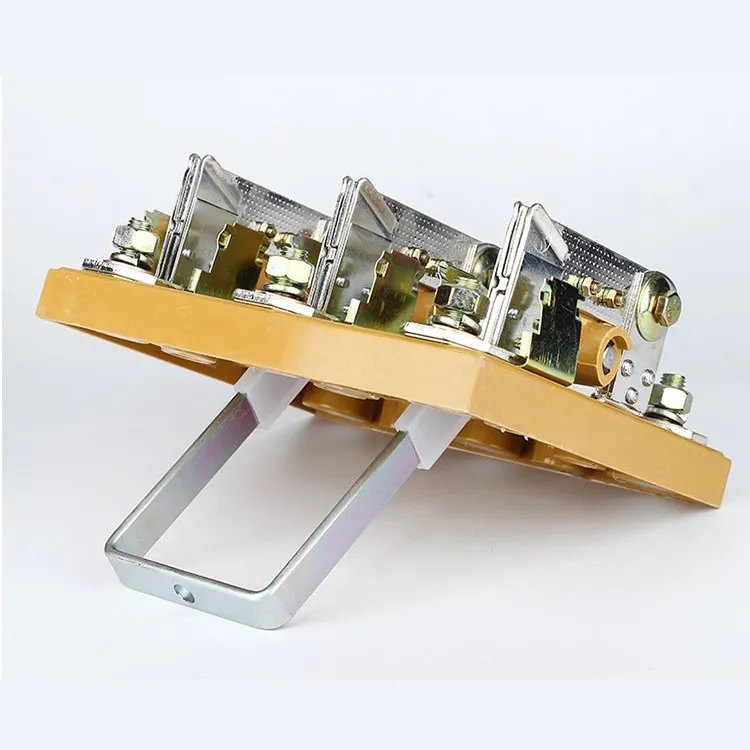

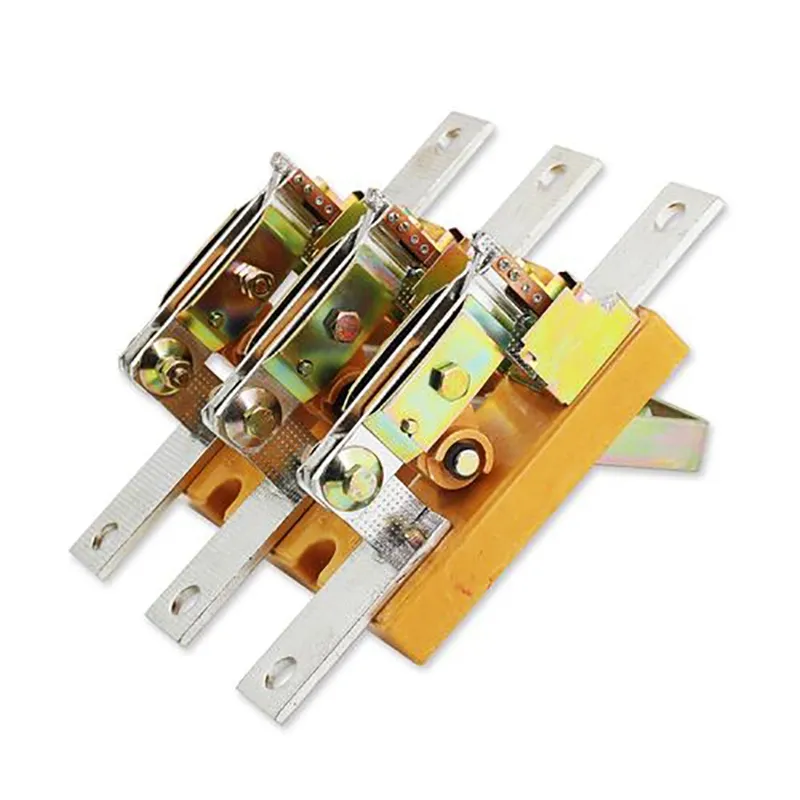

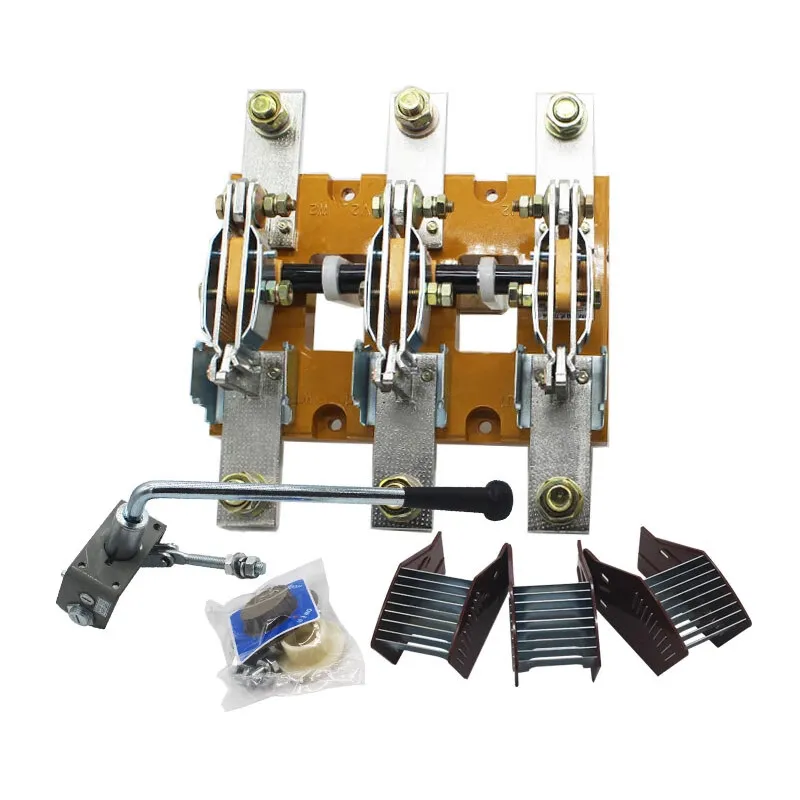

الیکٹریکل کیبنٹ 800 Amp 3 فیز منقطع سوئچ

ایک قابل اعتماد الیکٹریکل کیبنٹ 800 amp 3 فیز منقطع سوئچ تیار کرنے کے لیے، Wenzhou XiFa Electric Power Equipment Co., Ltd نے طویل خدمت زندگی کو یقینی بنانے کے لیے اعلیٰ معیار کے تانبے کے رابطوں اور مضبوط ہاؤسنگ کو اپنایا ہے۔ دریں اثنا، ہر الیکٹریکل کیبنٹ 800 amp 3 فیز منقطع سوئچ کا ایک کمپیکٹ اور سادہ ڈیزائن ہے جو نہ صرف بصری پر ایک واضح منقطع نقطہ فراہم کرتا ہے بلکہ پینل یا دیوار پر چڑھنے کے لیے بھی موزوں ہے۔ دریں اثنا، یہ ضروری ہے کہ ہر برقی کابینہ 800 amp 3 فیز منقطع سوئچ کو تیز ترسیل سے پہلے فیکٹری ٹیسٹ سے گزرنا پڑے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ایک 800 amp 3 فیز منقطع سوئچ ایک ایسا آلہ ہے جو بنیادی طور پر بجلی کے ذرائع کو الگ تھلگ کرنے، سوئچنگ آپریشن انجام دینے، اور کم کرنٹ سرکٹس کو جوڑنے یا منقطع کرنے کے لیے استعمال ہوتا ہے۔ اس میں آرک بجھانے کی صلاحیت نہیں ہے۔ کھلی پوزیشن میں، رابطے واضح طور پر نظر آنے والے وقفے کے ساتھ ایک مخصوص موصلیت کا فاصلہ برقرار رکھتے ہیں۔ بند پوزیشن میں ہونے پر، سوئچ ایک مقررہ مدت کے لیے عام آپریٹنگ کرنٹ کے ساتھ ساتھ غیر معمولی حالات، جیسے شارٹ سرکٹ کرنٹ، کو برداشت کرنے کے قابل ہوتا ہے۔

زیادہ تر صورتوں میں، 800 amp 3 فیز منقطع سوئچ کو کم وولٹیج کے الگ تھلگ کرنے والے کے طور پر لاگو کیا جاتا ہے، یعنی ان کی درجہ بندی 1 kV سے کم وولٹیج کے لیے کی جاتی ہے۔ اگرچہ ان کے آپریٹنگ اصول اور تعمیر نسبتاً آسان ہیں، لیکن یہ بڑی مقدار میں تیار کیے جاتے ہیں، اور ان کی وشوسنییتا اہم ہے۔ نتیجے کے طور پر، وہ سب سٹیشنوں اور پاور پلانٹس کے ڈیزائن، تعمیر، اور محفوظ آپریشن میں اہم کردار ادا کرتے ہیں۔

800 amp 3 فیز منقطع سوئچ کی وضاحتی خصوصیت یہ ہے کہ یہ لوڈ کرنٹ میں خلل نہیں ڈال سکتا۔ یہ صرف اس وقت کھلا یا بند ہو سکتا ہے جب سرکٹ کرنٹ سے پاک ہو۔ 800 amp 3 فیز منقطع سوئچ کے عام حوالہ جات ان کے افعال، خصوصیات، درجہ بندی، ایپلی کیشنز، اینٹی غلط آپریشن میں بہتری، دیکھ بھال کے طریقوں اور عام مسائل کا احاطہ کرتے ہیں۔

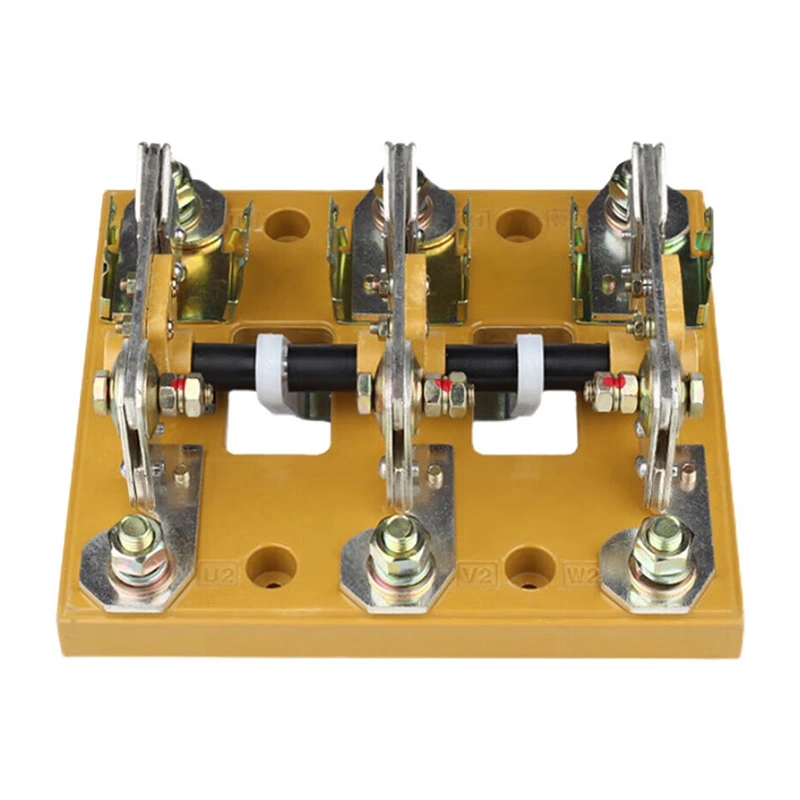

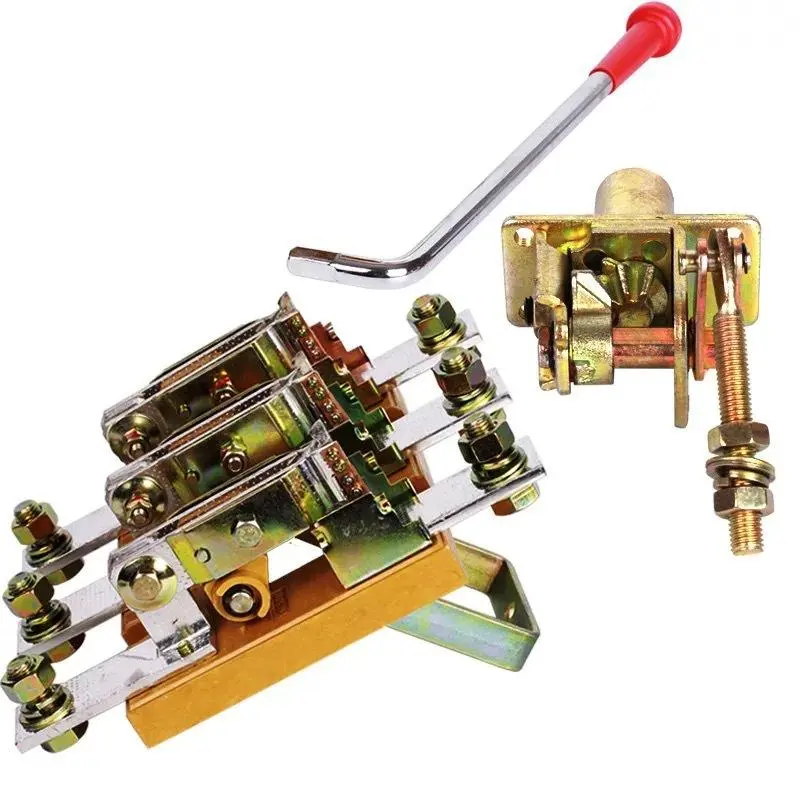

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

پیداوار پیرامیٹر:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ڈائی الیکٹرک طاقت (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
کام کرنے والا موجودہ le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
موٹر پاور (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
بنانے اور توڑنے کی صلاحیت
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA چوٹی قدر)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
مکینیکل لائف (اوقات)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
برقی زندگی (اوقات)
Ue=660V ریٹیڈ کرنٹ لی
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
وزن (کلوگرام)
3 کھمبے۔	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 کھمبے۔	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
آپریٹنگ ٹارک (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

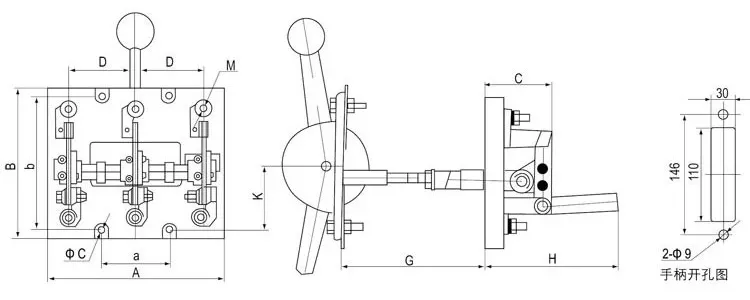

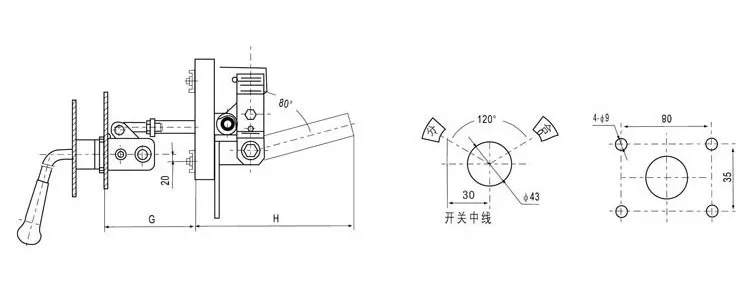

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

قسم		فریم کا سائز (ملی میٹر)						تنصیب کا سائز (ملی میٹر)
قسم		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	ایم 12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	ایم 12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	ایم 16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	ایم 16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

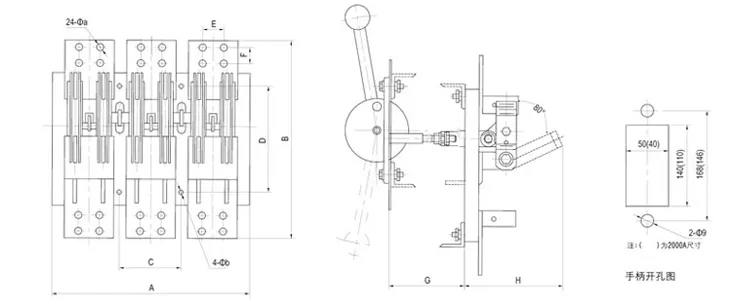

قسم	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

پیداوار کے اکثر پوچھے گئے سوالات:

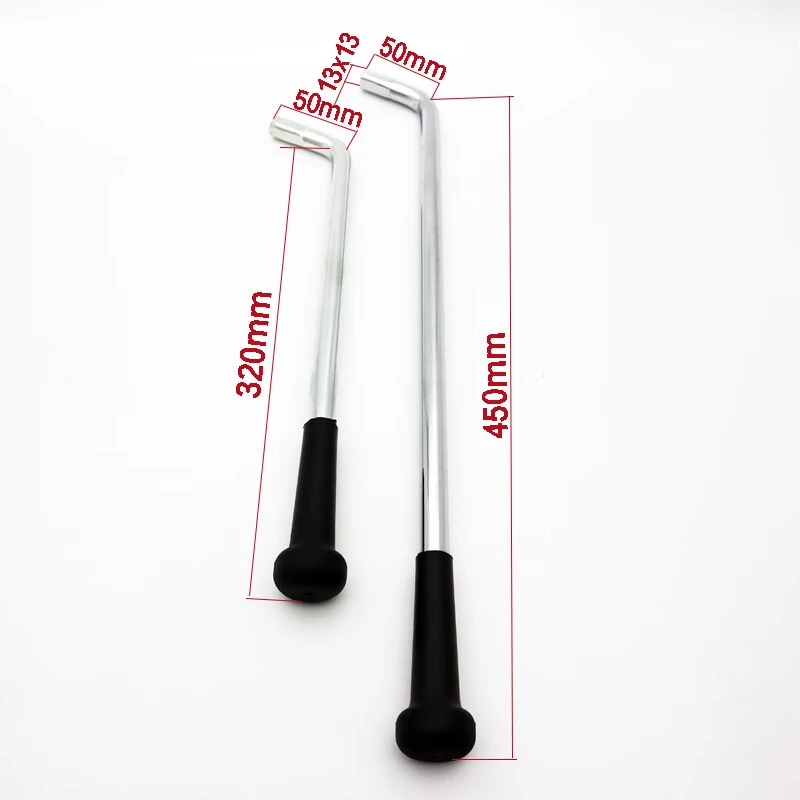

سوال: میں ہینڈل کی مختلف اقسام (روٹری بمقابلہ لیور) کے درمیان کیسے انتخاب کروں؟

A: روٹری ہینڈل: کومپیکٹ، اکثر موٹر کنٹرول سینٹرز یا تنگ جگہوں میں استعمال ہوتے ہیں۔

لیور ہینڈل: بڑا اور زیادہ دکھائی دینے والا، اس وقت ترجیح دی جاتی ہے جب آن/آف کے واضح اشارے کی ضرورت ہو۔

انتخاب جگہ، حفاظتی مرئیت، اور آپریٹر کی ترجیح پر منحصر ہے۔

سوال: کیا 800 amp 3 فیز منقطع سوئچ کسی بھی سمت میں نصب کیا جا سکتا ہے؟

A: عام طور پر، حفاظت اور کوڈ کی ضروریات کو پورا کرنے کے لیے 800 amp 3 فیز منقطع سوئچ کو عمودی طور پر نصب کیا جانا چاہیے۔ کچھ ڈیزائن لچک کی اجازت دیتے ہیں، لیکن ہمیشہ مینوفیکچرر کی ہدایات اور مقامی برقی کوڈز پر عمل کریں۔

سوال: کیا 800 amp 3 فیز ڈس کنیکٹ سوئچ لاک آؤٹ/ٹیگ آؤٹ (LOTO) کے طریقہ کار کو سپورٹ کرتا ہے؟

A: ہاں، اس میں 800 amp 3 فیز ڈس کنیکٹ سوئچ شامل ہے، زیادہ تر ماڈلز OSHA لاک آؤٹ/ٹیگ آؤٹ حفاظتی تقاضوں کی تعمیل کو یقینی بنانے کے لیے پیڈ لاک ایبل ہینڈلز سے لیس ہیں۔ یہ تکنیکی ماہرین کو حادثاتی طور پر دوبارہ پیدا ہونے کے خطرے کے بغیر سامان کو محفوظ طریقے سے سروس کرنے کی اجازت دیتا ہے۔
