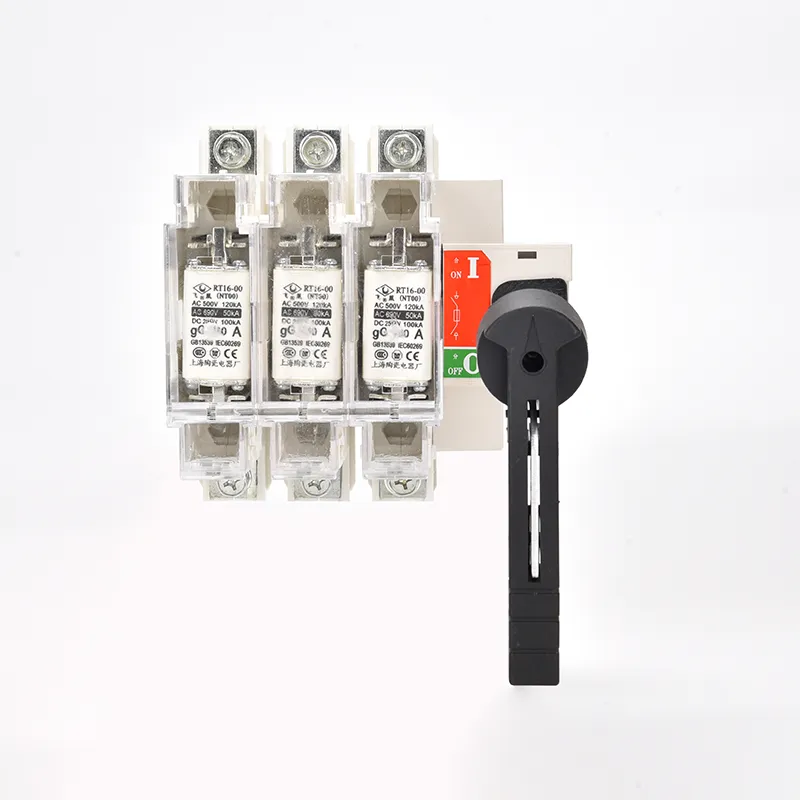

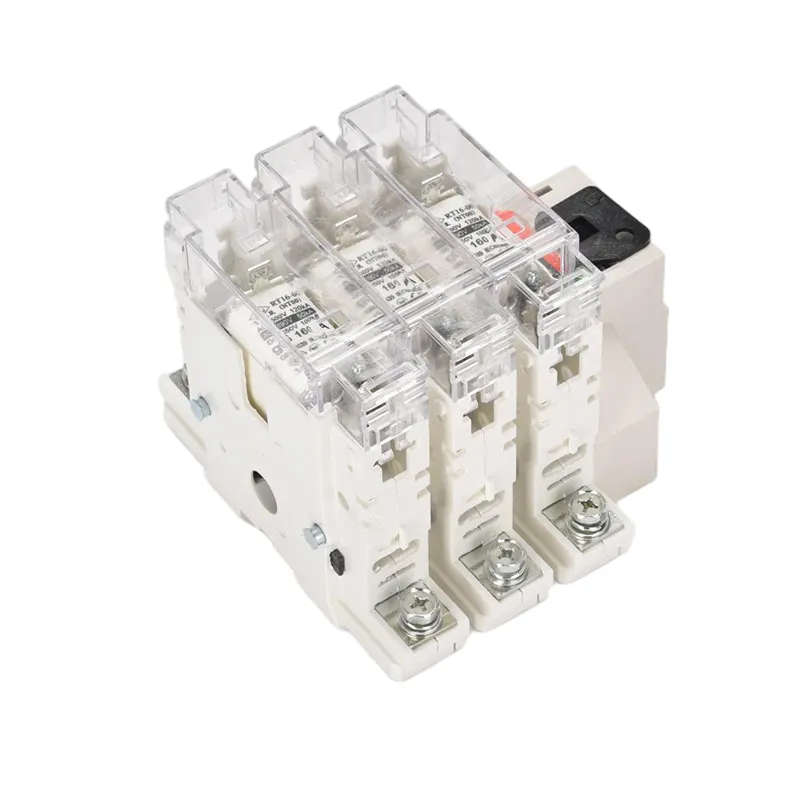

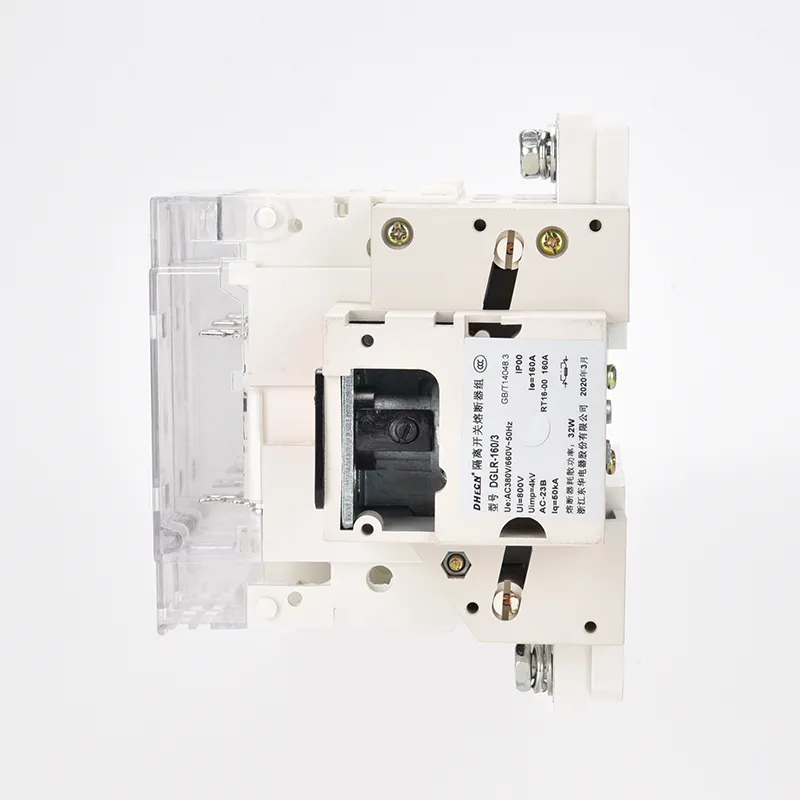

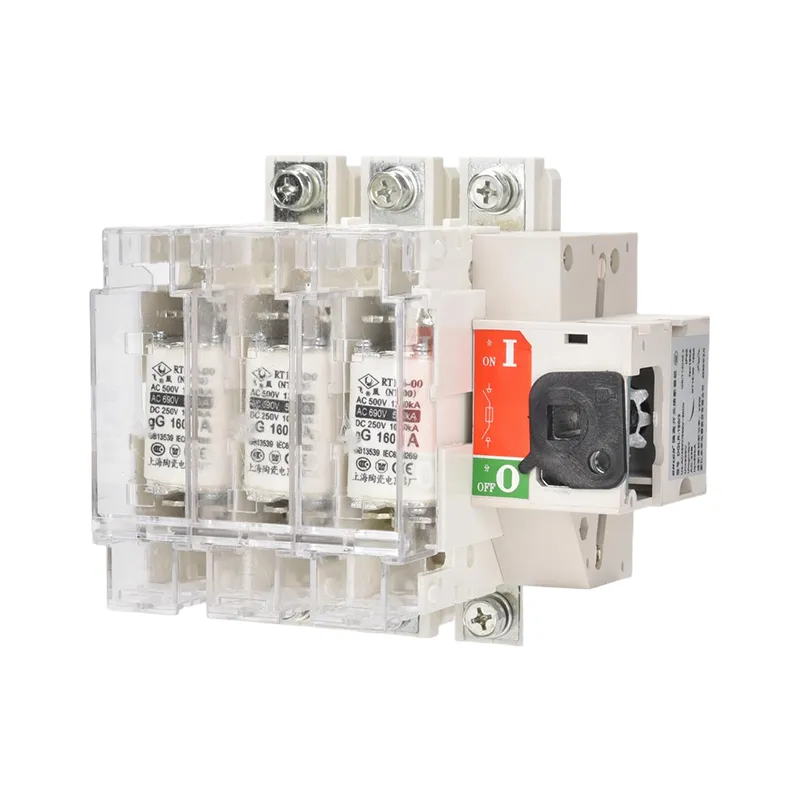

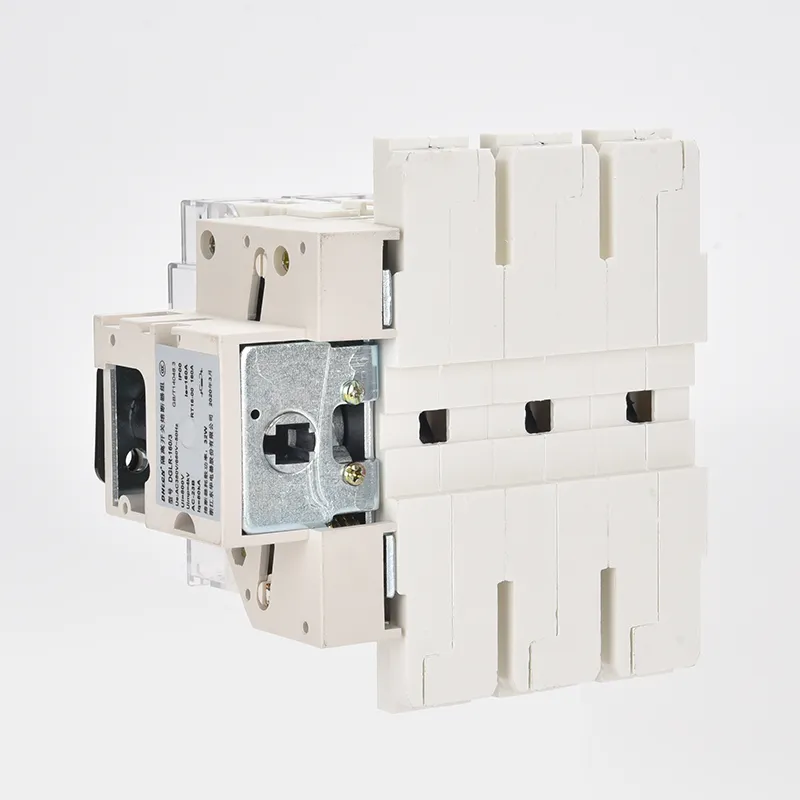

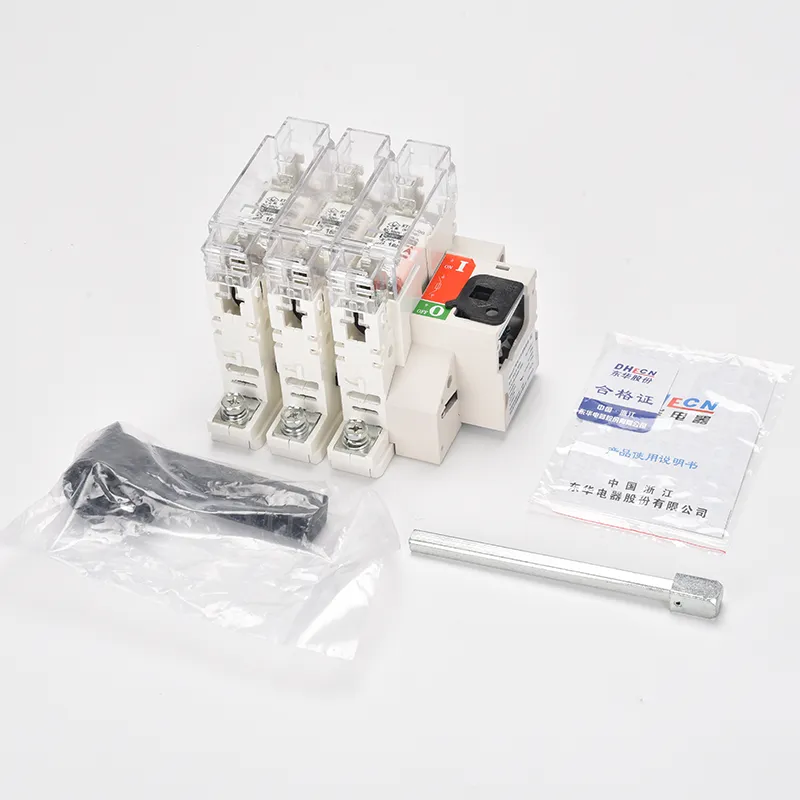

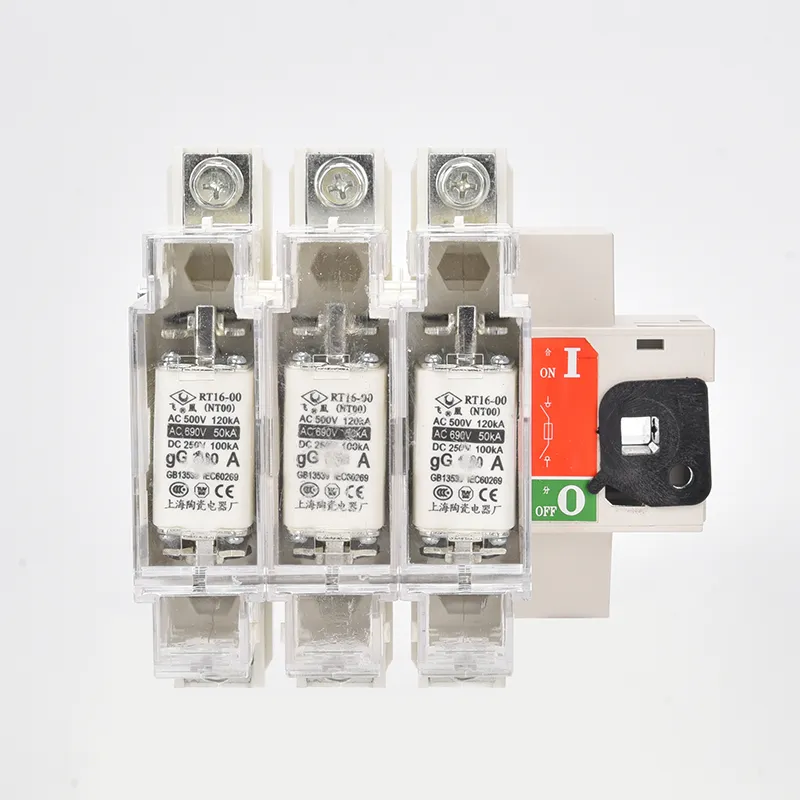

480 وولٹ 3 فیز 400 Amp فیوزڈ ڈس کنیکٹ سوئچ

ایک خصوصی تیاری کے طور پر، Wenzhou XiFa Electric Power Equipment Co., Ltd نے 480 وولٹ 3 فیز 400 amp فیوزڈ ڈس کنیکٹ سوئچ 10 سال سے زیادہ عرصے میں تیار کیا ہے۔ Wenzhou XiFa الیکٹرک پاور ایکوئپمنٹ کمپنی، لمیٹڈ ہر 480 وولٹ 3 فیز 400 amp فیوزڈ ڈس کنیکٹ سوئچ کو ڈیزائن کرنے کے لیے "سادہ اور موثر" کے اصول کا استعمال جاری رکھے ہوئے ہے تاکہ نہ صرف یہ بہترین بریکنگ اور آئسولیشن کارکردگی ہو، بلکہ شارٹ سرکٹ اور اوور لوڈ پروٹیکشن بھی ہو۔ Wenzhou XiFa Electric Power Equipment Co.,Ltd میں، تکنیکی ٹیم کا مقصد ایک 480 وولٹ 3 فیز 400 amp فیوزڈ ڈس کنیکٹ سوئچ ڈیزائن کرنا ہے جو کہ کم ناکامی کی شرح اور دیکھ بھال سے پاک ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

480 وولٹ 3 فیز 400 amp فیوزڈ ڈس کنیکٹ سوئچ برقی سرکٹس میں اہم کردار ادا کرتا ہے۔ فیوز اور چاقو کے سوئچ کے افعال کو ملا کر، یہ حفاظتی صلاحیتوں اور آسان آپریشن دونوں کو پیش کرتا ہے۔ اپنے منفرد مکینیکل ڈیزائن اور درست آپریشن کی بدولت، 480 وولٹ 3 فیز 400 amp فیوزڈ ڈس کنیکٹ سوئچ جدید برقی نظاموں میں ایک ناگزیر جزو بن گیا ہے۔

1. عام آپریشن کے دوران، منقطع سوئچ بجلی کے کنکشن اور منقطع ہونے کو کنٹرول کرتا ہے، سرکٹ کے ہموار تسلسل کو یقینی بناتا ہے۔ جب دیکھ بھال کی ضرورت ہوتی ہے تو، فیوزڈ منقطع سوئچ ایک واضح جسمانی رابطہ منقطع نقطہ فراہم کرتا ہے، اہلکاروں اور سامان کی حفاظت کرتا ہے۔

2. اوورلوڈ یا شارٹ سرکٹ کی صورت میں، سوئچ کے اندر موجود فیوز کا عنصر تیزی سے پگھل جاتا ہے، فالٹ کرنٹ میں خلل ڈالتا ہے اور سرکٹ اور منسلک آلات دونوں کو نقصان سے بچاتا ہے۔

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

پروڈکٹ پیرامیٹر:

فریم کرنٹ اے	فیوز کی شرح شدہ کرنٹ (A)	فیوز کا موڈ
63	10، 20، 30، 40، 50، 63	00C
160	63، 80، 100، 125، 160	0
250	160	0
250	200، 250	1
400	300، 315، 400	2
630	400، 500، 630	3

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

سامنے کی قسم

قسم	فیوز کا سائز	فریم کا سائز اور تنصیب کا سائز
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0۔00	164	162	28۔30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0۔00	200	162	28۔30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28۔30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28۔30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28۔30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28۔30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

قسم	فیوز کا سائز	فریم کا سائز اور تنصیب کا سائز
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	جے 2	جے 1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

ایک طرف کی قسم

قسم	فیوز کا سائز	فریم کا سائز اور تنصیب کا سائز
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0۔00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0۔00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

قسم	فیوز کا سائز	فریم کا سائز اور تنصیب کا سائز
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	جے 2	جے 1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

مصنوعات کی بحالی:

1. نارمل سروس میں ڈالے جانے سے پہلے، 480 وولٹ 3 فیز 400 amp فیوزڈ ڈس کنیکٹ سوئچ کو عمودی پوزیشن میں نصب کیا جانا چاہیے اور کور پلیٹ کو ہٹا دینا چاہیے۔

2. مناسب شارٹ سرکٹ توڑنے کی صلاحیت اور موجودہ محدود کارکردگی کو یقینی بنانے کے لیے، 480 وولٹ 3 فیز 400 amp فیوزڈ ڈس کنیکٹ سوئچ کو درست درجہ بندی کے فیوز کے ساتھ لگانا چاہیے۔

3. فیوز لنک کو تبدیل کرتے وقت، لوڈ سرکٹ کو سب سے پہلے منقطع ہونا چاہیے اور منقطع سوئچ کور کو کھولنا یا ہٹا دینا چاہیے۔ اس کے بعد فیوز کو برقرار رکھنے والی پلیٹ کے نیچے اسپرنگ کلپ کو آہستہ سے دبا کر چھوڑا جا سکتا ہے۔ گائیڈ سلاٹ کے ساتھ نیچے کی جگہ پر سلائیڈ کرکے ایک نیا فیوز انسٹال کیا جاتا ہے۔

4. اگرچہ آرک چیمبر کو اوپری ساکٹ سے آسانی سے داخل یا نکالا جا سکتا ہے، لیکن غیر ضروری ہٹانے سے گریز کیا جانا چاہیے۔ تنصیب کے دوران، اسے احتیاط سے ہینڈل کیا جانا چاہئے اور آہستہ آہستہ داخل کیا جانا چاہئے جب تک کہ یہ مکمل طور پر بیٹھ نہ جائے۔

5. 480 وولٹ 3 فیز 400 amp فیوزڈ ڈس کنیکٹ سوئچ کے رابطوں کو اچھی حالت میں رکھنے کے لیے، دھول، تیل، یا دیگر ذخائر کا باقاعدہ معائنہ اور صفائی کی ضرورت ہے۔ اس کے علاوہ، ہموار آپریشن کو برقرار رکھنے اور سروس کی زندگی کو بڑھانے کے لیے آپریٹنگ میکانزم کے حرکت پذیر حصوں پر وقتاً فوقتاً پھسلن کا اطلاق کیا جانا چاہیے۔

ہاٹ ٹیگز: 480 وولٹ منقطع سوئچ، 3 فیز 400 ایم پی فیوز ڈس کنیکٹ، انڈسٹریل فیوزڈ ڈس کنیکٹ سوئچ
