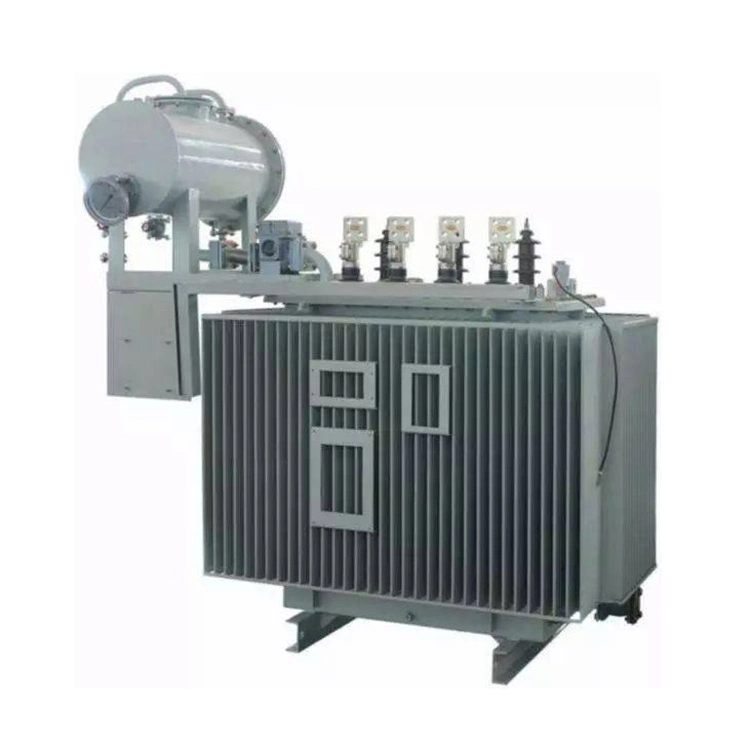

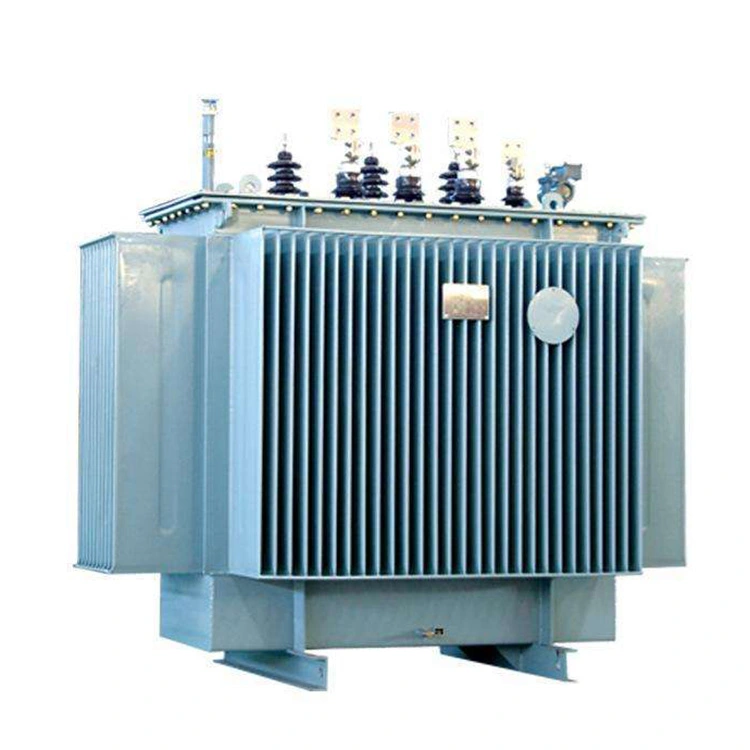

800kva 10kv سٹیپ اپ آئل فلڈ پاور ٹرانسفارمر

800kva 10kv سٹیپ اپ آئل سے بھرے پاور ٹرانسفارمرز وولٹیج ٹرانسفارمیشن اور پاور ڈسٹری بیوشن کے لیے الیکٹریکل پاور سسٹمز میں بڑے پیمانے پر استعمال ہوتے ہیں۔ برقی مقناطیسی انڈکشن کے اصول کو استعمال کرتے ہوئے، وہ مختلف پاور نیٹ ورکس اور اختتامی صارفین کی ضروریات کو پورا کرنے کے لیے وولٹیج کی سطح کو اوپر یا نیچے کرتے ہیں۔ ان کی قابل اعتماد موصلیت اور ٹھنڈک کی کارکردگی کی وجہ سے، 800kva 10kv سٹیپ اپ آئل سے بھرے پاور ٹرانسفارمرز عام طور پر سب سٹیشنوں، صنعتی سہولیات، تجارتی ترقیات، اور زرعی بجلی کے نظام میں نصب کیے جاتے ہیں۔

1. آپریٹنگ اصول اور اہم اجزاء

800kva 10kv اسٹیپ اپ آئل سے بھرے پاور ٹرانسفارمر کے بنیادی اجزاء مقناطیسی کور، وائنڈنگز، انسولیٹنگ آئل اور ٹینک اسمبلی ہیں۔

کور عام طور پر اعلی معیار کے اناج پر مبنی سلکان اسٹیل لیمینیشن یا زخم کے بنیادی ڈھانچے سے تیار کیا جاتا ہے تاکہ ہسٹریسس اور ایڈی کرنٹ نقصانات کو کم کیا جاسکے۔ وائنڈنگز، جو ڈیزائن کی ضروریات کے مطابق تانبے یا ایلومینیم کے کنڈکٹرز سے بنی ہو سکتی ہیں، مطلوبہ تبدیلی کے تناسب کو حاصل کرنے کے لیے ترتیب دیے گئے ہائی وولٹیج اور کم وولٹیج کے کنڈلیوں پر مشتمل ہوتے ہیں۔

ٹرانسفارمر ٹینک معدنی تیل کی موصلیت سے بھرا ہوا ہے، جو دو ضروری کام کرتا ہے۔ سب سے پہلے، یہ توانائی بخش حصوں اور زمینی اجزاء کے درمیان برقی موصلیت فراہم کرتا ہے۔ دوسرا، یہ قدرتی تیل کی گردش کے ذریعے ہوا اور کور سے گرمی کو دور لے کر ٹھنڈک کے ذریعے کام کرتا ہے۔ معیاری ONAN کولنگ سسٹم میں، تیل سے گرمی کو ٹینک کی دیواروں میں منتقل کیا جاتا ہے اور پھر ارد گرد کی ہوا میں پھیل جاتی ہے۔

انکلوژر کو زندہ حصوں کے ساتھ حادثاتی رابطے اور غیر ملکی اشیاء کے داخل ہونے سے تحفظ فراہم کرنے کے لیے ڈیزائن کیا گیا ہے، جو عام سروس کے حالات میں محفوظ اور قابل اعتماد آپریشن کو یقینی بناتا ہے۔

2. کارکردگی کی خصوصیات اور عام ایپلی کیشنز

800kva 10kv سٹیپ اپ آئل سے بھرے پاور ٹرانسفارمرز ریٹنگز کی وسیع رینج میں دستیاب ہیں، چھوٹے ڈسٹری بیوشن یونٹس سے لے کر ٹرانسمیشن نیٹ ورکس میں استعمال ہونے والے بڑے پاور ٹرانسفارمرز تک۔ عام تقسیمی ٹرانسفارمر کی درجہ بندی 100 kVA سے 2500 kVA تک ہوتی ہے، عام وولٹیج کے امتزاج جیسے 10 kV/0.4 kV، 11 kV/0.415 kV۔

کلیدی برقی پیرامیٹرز میں عام طور پر شامل ہیں: شرح شدہ بجلی کی گنجائش، بنیادی اور ثانوی وولٹیج کی درجہ بندی، رکاوٹ وولٹیج، کوئی لوڈ نقصان نہیں، لوڈ کا نقصان، فریکوئنسی۔

800kva 10kv تیل سے بھرے پاور ٹرانسفارمرز کو متنوع موسمی حالات کے لیے موزوں بنانے کے لیے تقریباً -25°C سے +40°C کے محیطی درجہ حرارت میں قابل اعتماد طریقے سے کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ ان کی تین فیز کنفیگریشن کو صنعتی اور یوٹیلیٹی پاور سسٹمز میں بڑے پیمانے پر اپنایا جاتا ہے، جبکہ قابل اطلاق برقی مقناطیسی مطابقت کے معیارات کی تعمیل قریبی آلات میں مداخلت کو کم کرنے میں مدد کرتی ہے۔

3. فوائد اور حفاظتی خصوصیات

800kva 10kv سٹیپ اپ آئل سے بھرے پاور ٹرانسفارمرز کا ایک بڑا فائدہ ان کی بہترین موصلیت اور کولنگ کی صلاحیت ہے۔ ٹرانسفارمر کے تیل میں ہوا سے بہت زیادہ ڈائی الیکٹرک طاقت ہوتی ہے، جو مناسب برقی کلیئرنس کو برقرار رکھتے ہوئے کمپیکٹ ڈیزائن کی اجازت دیتا ہے۔ ایک ہی وقت میں، تیل آپریشن کے دوران پیدا ہونے والی حرارت کو مؤثر طریقے سے جذب اور منتقل کرتا ہے، جو اعلی کارکردگی اور طویل سروس لائف میں حصہ ڈالتا ہے۔

تیل نمی کے خلاف ایک حفاظتی رکاوٹ بھی فراہم کرتا ہے، جو مرطوب ماحول میں موصلیت کے خراب ہونے کے خطرے کو کم کرتا ہے۔ یہ 800kva 10kv کے اسٹیپ اپ آئل سے بھرے پاور ٹرانسفارمرز کو خاص طور پر بیرونی تنصیبات اور مختلف موسمی حالات کے سامنے آنے والے مقامات کے لیے موزوں بناتا ہے۔

آپریشنل حفاظت کو بڑھانے کے لیے، 800kva 10kv سٹیپ اپ آئل سے بھرے پاور ٹرانسفارمرز حفاظتی آلات جیسے پریشر ریلیف والوز سے لیس ہیں۔ کسی اندرونی خرابی کی صورت میں جو ٹینک کے اندر ضرورت سے زیادہ دباؤ کا سبب بنتا ہے، والو خود کار طریقے سے مکینیکل نقصان کو روکنے کے لیے دباؤ چھوڑ دیتا ہے۔ ٹرانسفارمر کی درجہ بندی اور اطلاق پر منحصر ہے، اضافی تحفظ کے نظام میں تیل کی سطح کے اشارے، درجہ حرارت کی نگرانی کرنے والے آلات، بوچھولز ریلے، اور گیس کا پتہ لگانے کے نظام شامل ہو سکتے ہیں۔

Wenzhou XiFa Electrical Power Equipment Co., Ltd. تنصیب کی مخصوص رکاوٹوں یا آپریشنل تقاضوں کو پورا کرنے کے لیے بنیادی کنفیگریشنز، وائنڈنگ میٹریل، اور مکینیکل انتظامات کو بھی اپنی مرضی کے مطابق بنا سکتا ہے۔

تکنیکی تفصیلات:

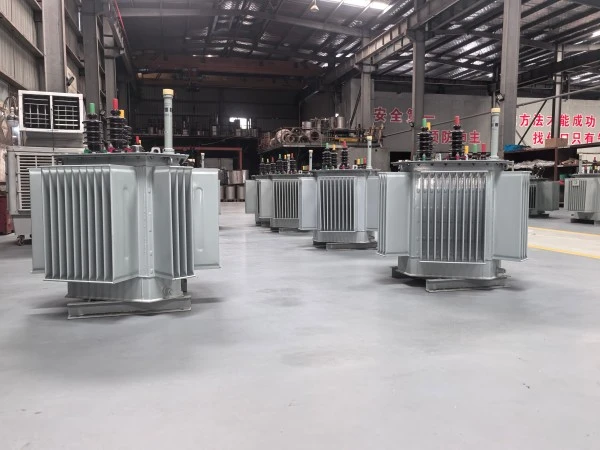

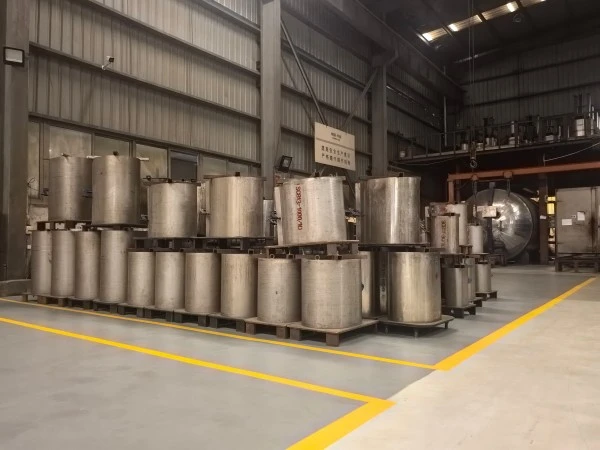

ورکشاپ

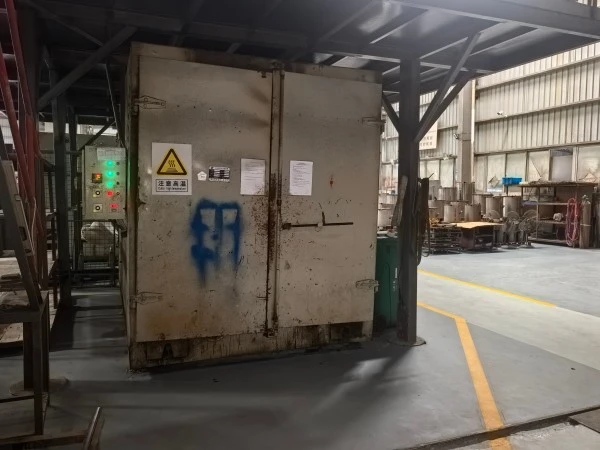

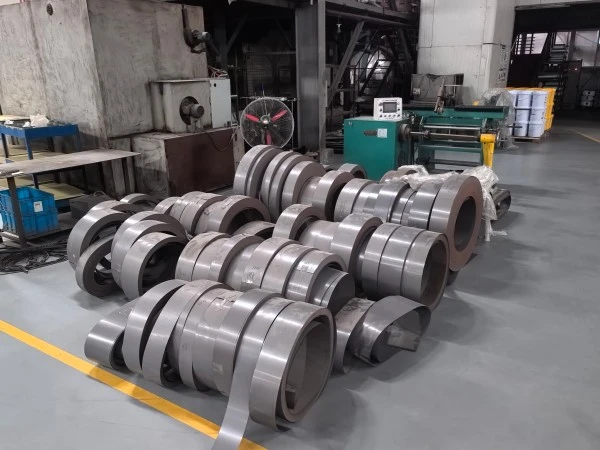

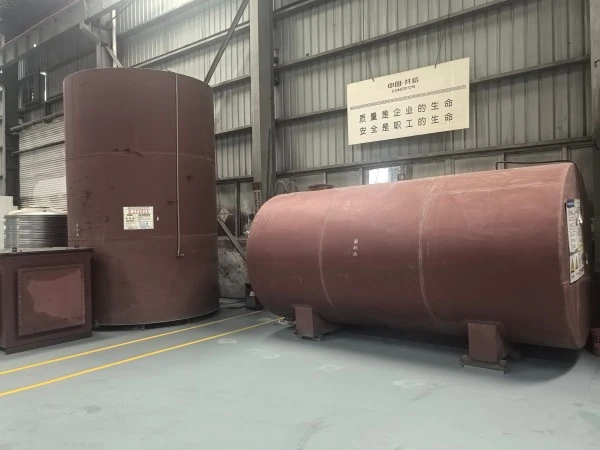

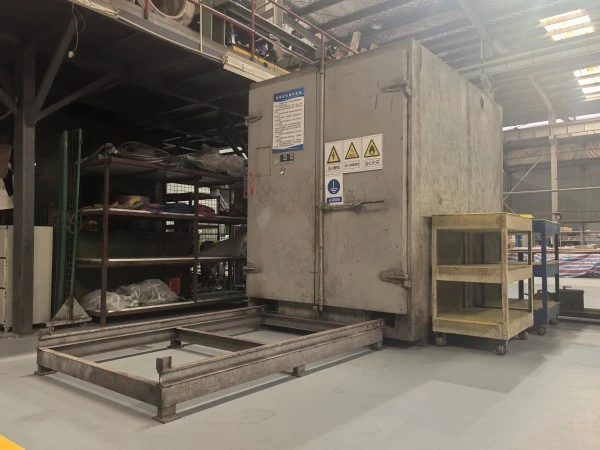

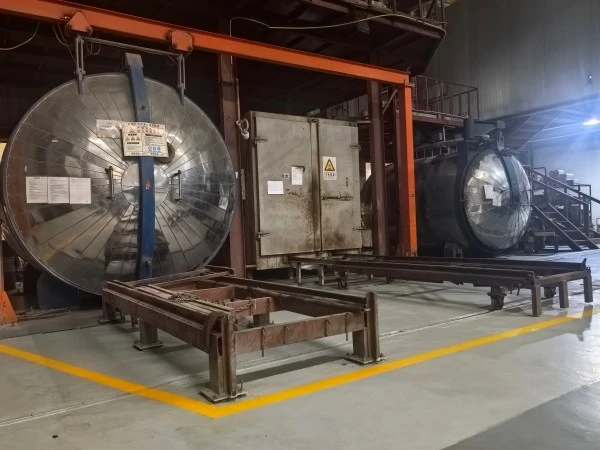

سامان

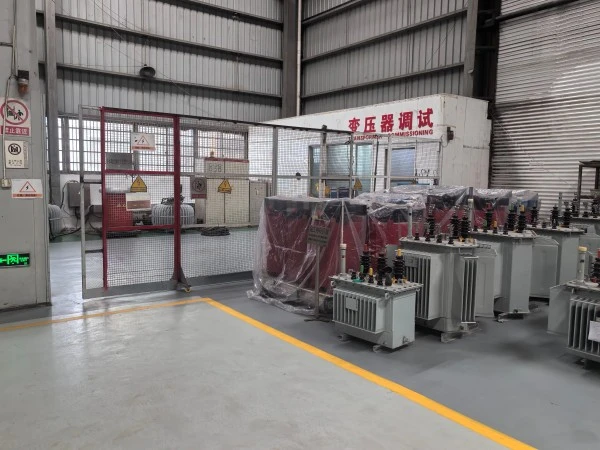

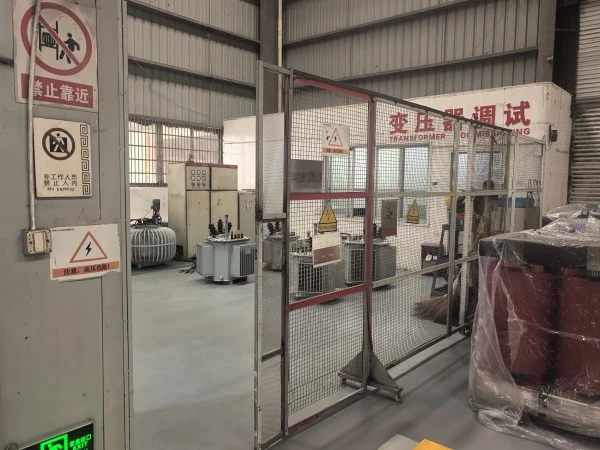

ٹیسٹ
