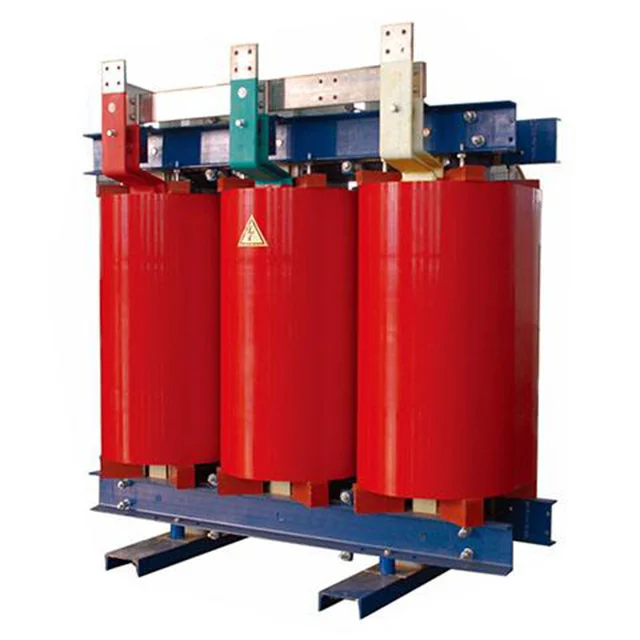

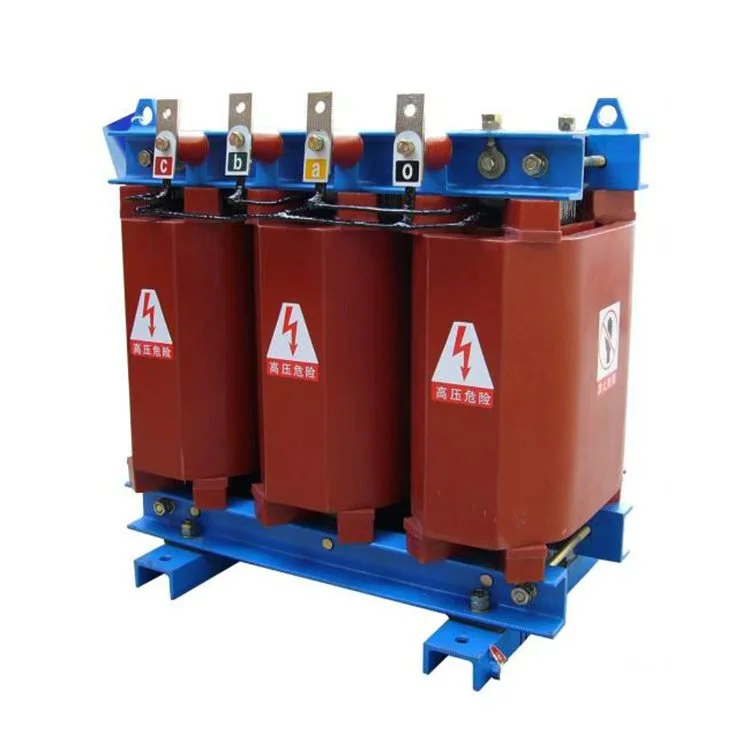

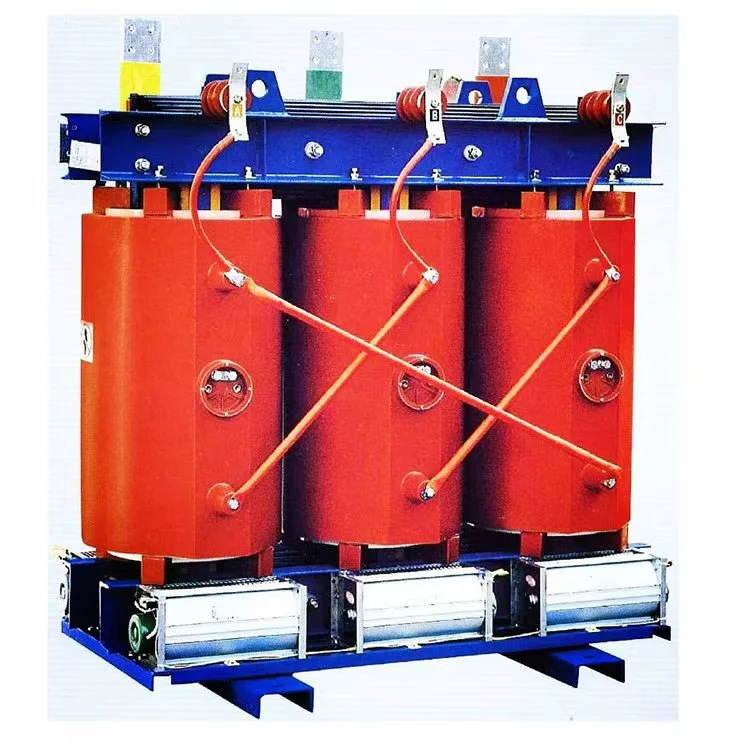

کاپر 160 KVA 6.6kV 440V ڈرائی ٹائپ سٹیپ ڈاون ٹرانسفارمر

کاپر 160 kVA 6.6kV 440V ڈرائی ٹائپ سٹیپ ڈاؤن ٹرانسفارمر کی وائرنگ کا طریقہ

ٹرانسفارمر کے ان پٹ اور آؤٹ پٹ ٹرمینلز کو شارٹ سرکٹ کریں، پھر شارٹ ٹرمینلز اور گراؤنڈ وائر کے درمیان موصلیت کی مزاحمت کو جانچنے کے لیے میگوہومیٹر کا استعمال کریں۔ 1000V megohmmeter استعمال کرتے وقت، مزاحمت کی قدر 2 MΩ سے زیادہ ہونی چاہیے۔

ان پٹ اور آؤٹ پٹ پاور کیبلز کے کراس سیکشن کو موجودہ درجہ بندی کے تقاضوں کو پورا کرنا چاہیے۔ موجودہ کثافت کو 2–2.5 A فی mm² پر ترتیب دینے کی سفارش کی جاتی ہے۔

ٹرانسفارمر ٹرمینل بلاک پر بس بار کے رنگوں کے مطابق تین فیز ان پٹ اور آؤٹ پٹ پاور تاروں کو جوڑیں: پیلے سے فیز اے، سبز سے فیز بی، اور فیز سی سے سرخ۔ نیوٹرل تار کو کاپر 160 kVA 6.6kV 440V ڈرائی ٹائپ سٹیپ ڈاؤن ٹرانسفارمر کے ٹرمینل نیوٹرل سے منسلک ہونا چاہیے۔ زمینی تار کو ٹرانسفارمر انکلوژر سے جوڑا جانا چاہیے۔ ان پٹ اور آؤٹ پٹ وائرنگ کو چیک کریں کہ یہ درست ہے۔

سب سے پہلے کاپر 160 kVA 6.6kV 440V خشک قسم کے اسٹیپ ڈاؤن ٹرانسفارمر کو بغیر کسی بوجھ کے حالات میں انرجائز کریں، مشاہدہ کریں اور پیمائش کریں کہ آیا ان پٹ اور آؤٹ پٹ وولٹیجز ضروریات کو پورا کرتے ہیں۔ ایک ہی وقت میں، یونٹ کے اندر کسی بھی غیر معمولی حالات کی جانچ کریں، جیسے کہ غیر معمولی شور، آرکنگ، عجیب بو وغیرہ۔ اگر کوئی غیر معمولی چیز پائی جاتی ہے، تو فوری طور پر ان پٹ پاور سپلائی کو منقطع کر دیں۔

لوڈ ٹیسٹ مکمل نہ ہونے اور سب کچھ نارمل ہونے کے بعد، لوڈ کو منسلک کیا جا سکتا ہے۔

پروڈکٹ پیرامیٹرز:

کاپر 160 kVA 6.6kV 440V خشک قسم کا سٹیپ ڈاؤن ٹرانسفارمر اکثر پوچھے گئے سوالات

سوال: کیا یہ ٹرانسفارمر 60 ہرٹج آپریشن کو سنبھال سکتا ہے؟

A: ہاں۔ اسے 50/60 ہرٹج دوہری تعدد کے لیے ڈیزائن کیا جا سکتا ہے۔ براہ کرم ہمیں آرڈر پر مطلع کریں۔

سوال: کیا 160 کے وی اے کے لیے تانبے یا ایلومینیم وائنڈنگ بہتر ہے؟

A: کاپر کم نقصانات اور چھوٹے سائز لیکن زیادہ قیمت پیش کرتا ہے۔ ایلومینیم اقتصادی ہے. ہم مسلسل زیادہ بوجھ کے چکروں کے لیے تانبے کی سفارش کرتے ہیں۔

سوال: معیاری ڈیزائن کے لیے زیادہ سے زیادہ اونچائی کتنی ہے؟

A: سطح سمندر سے 1,000 میٹر۔ زیادہ اونچائی کے لیے (مثلاً، 2,000m)، ڈیریٹنگ لاگو ہوتی ہے۔ ہمارے انجینئرز سے رابطہ کریں۔

سوال: لیڈ ٹائم کب تک ہے؟

A: معیاری نان کسٹم یونٹ: 15-20 کام کے دن۔ حسب ضرورت نلکوں/انکلوژر کے ساتھ: 25-30 دن۔

سازوسامان کی پیداوار

نیم تیار شدہ مصنوعات

پروٹیکشن انکلوژر IP21

ٹرانسفارمر کور

ٹرانسفارمر وائنڈنگ

ٹیسٹ سینٹر

سمیٹنے والی ورکشاپ
