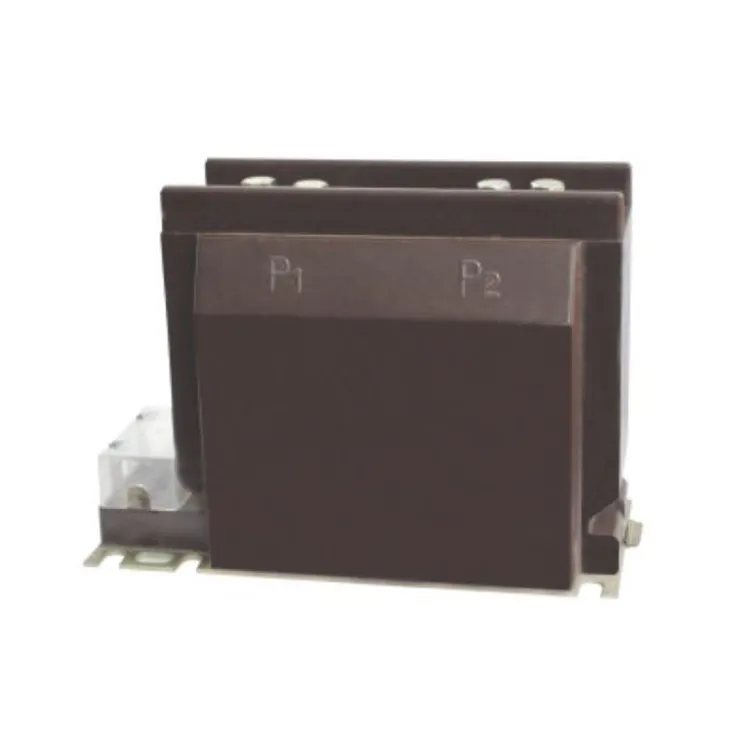

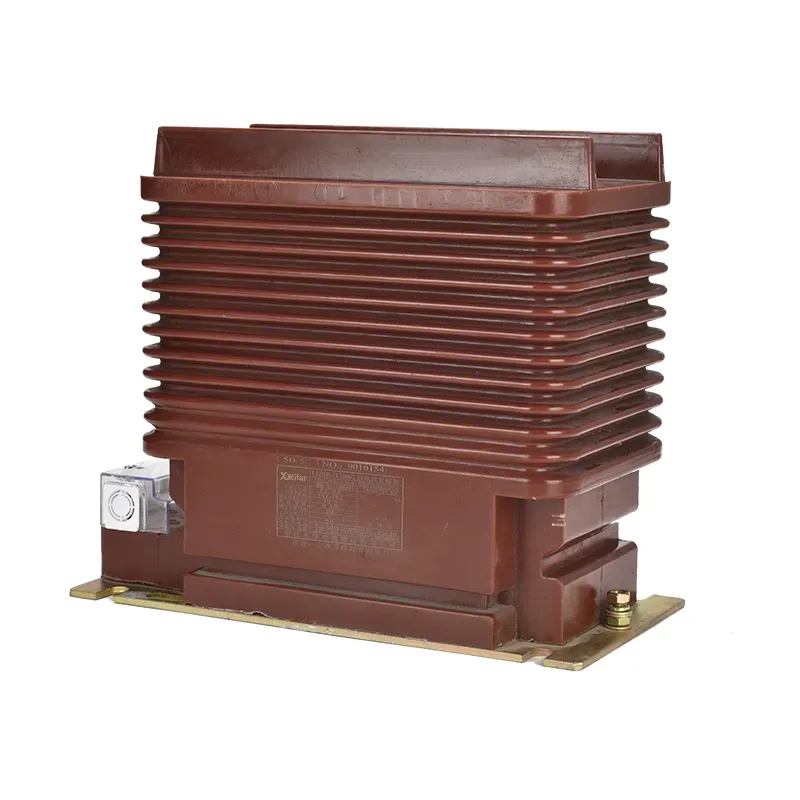

200 A، 300 A، 500 A، اور 800 A کی بنیادی درجہ بندیوں کے ساتھ موجودہ ٹرانسفارمر ct اور ایک معیاری 5 A سیکنڈری آؤٹ پٹ 10 سے 35 kv وولٹیج لیول پاور سسٹمز میں قابل اعتماد موجودہ پیمائش اور تحفظ کے اطلاق کے لیے ڈیزائن کیا گیا ہے۔
ہر موجودہ ٹرانسفارمر ct 200 300 500 800 5a پوری آپریٹنگ رینج میں درست تناسب پر بہترین کارکردگی کو برقرار رکھنے کے لیے ایک درست زخم کاپر کنڈکٹر اور ٹھوس معیار کا مقناطیسی کور استعمال کرتا ہے۔ موجودہ ٹرانسفارمر ct 200 300 500 800 5a مختلف بوجھ کے حالات میں مستحکم ثانوی پیداوار فراہم کرنے کے لیے بنایا گیا ہے، تاکہ انہیں میٹرنگ اور پروٹیکشن سرکٹس دونوں کے لیے موزوں بنایا جا سکے۔
ہاؤسنگ پائیدار، شعلہ ریٹارڈنٹ موصل مواد سے تیار کیا گیا ہے جو نمی اور ماحولیاتی تناؤ کے خلاف بہترین مزاحمت پیش کرتا ہے۔ کمپیکٹ ڈیزائن سوئچ گیئر پینلز، کنٹرول کیبنٹ اور پاور ڈسٹری بیوشن بورڈز میں آسان تنصیب کی اجازت دیتا ہے۔
| قسم | بنیادی شرح شدہ کرنٹ (A) | درستگی کی کلاس | درستگی کی کلاس اور ریٹیڈ آؤٹ پٹ cosΦ=0.8 | شوری ٹائم تھرمل کرنٹ (kA/S) | ریٹیڈ ڈائنامک کرنٹ(kA) | |||
| 0.2 (s) | 0.5 (s) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 سے 600 | 45 | 112.5 | ||||||
| 750 سے 1250 | 80 | 160 | ||||||
سوال: موجودہ ٹرانسفارمر ct 200 300 500 800 5a میں 200/5A جیسے CT تناسب کا کیا مطلب ہے؟
A: موجودہ ٹرانسفارمر ct 200 300 500 800 5a میں، 200/5A کے CT تناسب کا مطلب ہے کہ جب 200 ایمپیئر پرائمری کنڈکٹر سے گزرتے ہیں، تو سیکنڈری وائنڈنگ 5 ایمپیئر فراہم کرتی ہے۔ یہی اصول دوسرے تناسب پر لاگو ہوتا ہے: 300/5A، 500/5A، 800/5A، وغیرہ۔ یہ تناسب یقینی بناتا ہے کہ بڑے بنیادی دھاروں کو محفوظ پیمائش اور تحفظ کے لیے معیاری ثانوی قدر تک کم کیا جا سکتا ہے۔
سوال: میں صحیح CT تناسب کا انتخاب کیسے کروں؟
A: CT کا تناسب سسٹم کے زیادہ سے زیادہ لوڈ کرنٹ کے مطابق منتخب کیا جانا چاہیے۔ مثال کے طور پر، اگر آپ کا فیڈر عام طور پر 180 A لے جاتا ہے جس میں کبھی کبھار 220 A تک کی چوٹی ہوتی ہے، تو 200/5A CT موزوں ہوگا۔ اگر کرنٹ 450 سے 500 A تک پہنچنے کی توقع ہے، تو 500/5A CT زیادہ مناسب ہوگا۔ مقصد یہ ہے کہ اوور سائزنگ دونوں سے پرہیز کیا جائے، جو کم بوجھ پر درستگی کو کم کرتا ہے، اور سائز کے نیچے، جس سے سنترپتی کا خطرہ ہوتا ہے۔
سوال: موجودہ ٹرانسفارمر ct 200 300 500 800 5a کے لیے کون سی درستگی کی کلاسیں دستیاب ہیں؟
A: میٹرنگ کے مقاصد کے لیے، عام کلاسوں میں 0.2، 0.2S، 0.5، اور 0.5S شامل ہیں۔ تحفظ کے لیے، عام کلاسیں 5P10، 10P10، یا 10P20 ہیں۔ مطلوبہ طبقے کا انحصار اس بات پر ہے کہ آیا CT کا استعمال ریونیو میٹرنگ، عمومی نگرانی، یا تحفظ کے ریلے کے لیے کیا جائے گا۔
