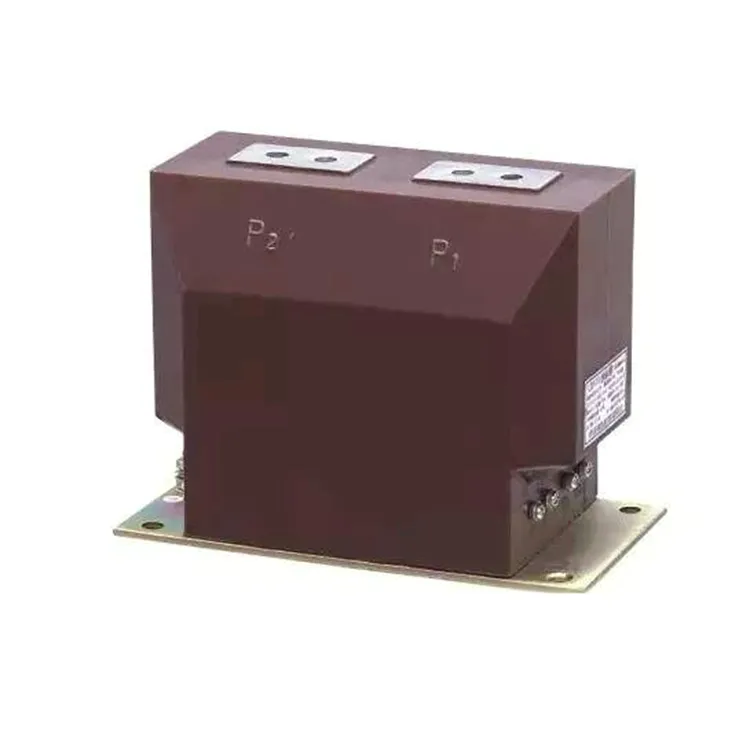

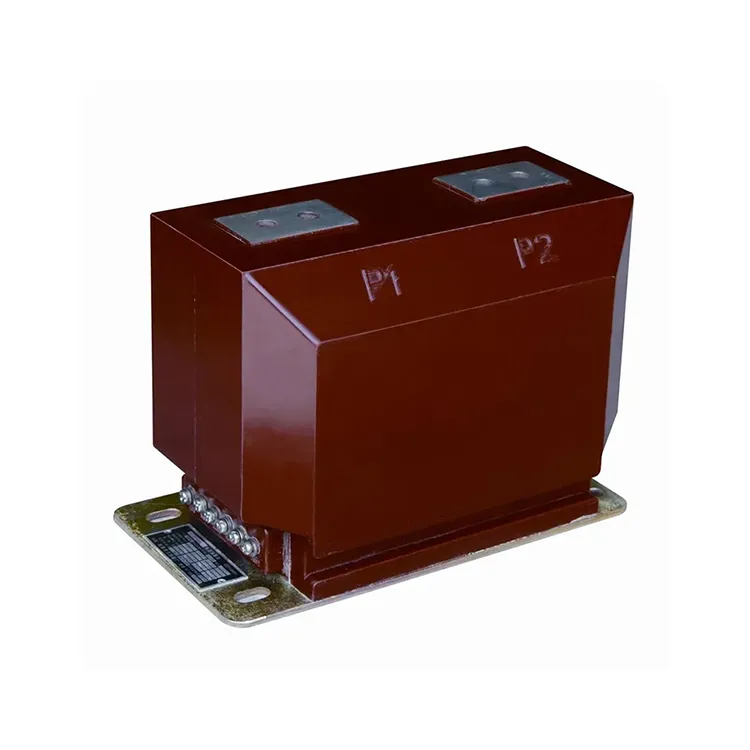

رال کاسٹ الیکٹریکل سی ٹی موجودہ ٹرانسفارمر ایک انڈور ، ایپوسی رال ، ویکیوم کاسٹ ، پوسٹ ٹائپ یونٹ ہے جو 10KV وولٹیج لیول پاور سسٹم کے لئے ڈیزائن کیا گیا ہے جس کی درجہ بندی کی تعدد 50 ہرٹج ہے۔ یہ بنیادی طور پر موجودہ پیمائش ، توانائی کی پیمائش ، اور حفاظتی ریلے کے لئے استعمال ہوتا ہے۔
رال کاسٹ الیکٹریکل سی ٹی کرنٹ ٹرانسفارمر ایک مکمل طور پر منسلک ایپوسی رال کاسٹنگ کے عمل کو اپناتا ہے ، جس میں بنیادی اعلی گریڈ کے مقناطیسی مواد سے بنایا جاتا ہے ، اور بنیادی اور ثانوی دونوں کنڈلیوں کو بنیادی کے ساتھ مل کر رال میں سرایت کیا جاتا ہے۔ یہ تعمیر موصلیت ، نمی کی مزاحمت ، اور آلودگی کے خلاف مزاحمت پر عمدہ کارکردگی فراہم کرتی ہے۔ رال کاسٹ الیکٹریکل سی ٹی کرنٹ ٹرانسفارمر کی سطح کے لئے کوئی اضافی کوٹنگ کی ضرورت نہیں ہے ، اور موجودہ ٹرانسفارمر کو متعدد پوزیشنوں پر نصب کیا جاسکتا ہے۔
رینج میں پیمائش کرنے والی کلاسوں ، جیسے 0.2s اور 0.5s ، اور تحفظ کلاس ، جیسے 10p10 اور 10p20 دونوں کا احاطہ کیا گیا ہے۔ ایک ملٹی تناسب کا ڈیزائن ایک رال کاسٹ الیکٹریکل سی ٹی موجودہ ٹرانسفارمر پر دستیاب ہے ، تاکہ دھات سے ڈھکے ہوئے بجلی کے پینلز میں استعمال کے ل well اسے اچھی طرح سے موزوں بنایا جاسکے۔
| قسم | پرائمری ریٹیڈ کرنٹ (A) | درستگی کی کلاس | درستگی کی کلاس اور درجہ بندی شدہ آؤٹ پٹ کوس = 0.8 | شوری ٹائم تھرمل کرنٹ (کا/ایس) | متحرک موجودہ (KA) کی درجہ بندی | ||||
| 0.2 (s) | 0.5 (s) | 10p10 | 10p15 | 10p20 | |||||
| lzzbj9-10 | 5-150 | 0.2s/0.5 0.2s/10p 0.2/10p 0.5s/10p 0.5/10p | 10 | 10 | 15 | 15 | 10 | 100i1n | 250i1n |
| 200-300 | 31.5 | 80 | |||||||
| 400-500 | 45 | 112 | |||||||
| 600-1000 | 63 | 130 | |||||||
| 1200-1500 | 80 | 160 | |||||||
| 2000-2500 | 100 | 180 | |||||||
س: رال کاسٹ الیکٹریکل سی ٹی موجودہ ٹرانسفارمر کا انتخاب کرتے وقت کسی کو کون سے تکنیکی پیرامیٹرز کی جانچ پڑتال کرنی چاہئے؟
A: منتخب کرتے وقت مندرجہ ذیل کلیدی پیرامیٹرز کی جانچ پڑتال ہوگی:
1. ایکسیوریسی کلاس: پیمائش/پیمائش (جیسے 0.2s یا 0.5) اور تحفظ کے مقاصد (جیسے 10p10 ، 5p10 ، وغیرہ) کے لئے۔
2. پرائمری موجودہ اور ثانوی موجودہ (تبدیلی کا تناسب)۔
3. شارٹ ٹائم تھرمل کرنٹ (ITH) اور مختصر وقت کی موجودہ صلاحیت (غلطی کے حالات کے ل))۔
4. انولیشن کی سطح (وولٹیج کا مقابلہ ، تسلسل وولٹیج کی درجہ بندی ، وغیرہ)۔
5. ماحولیاتی رواداری: درجہ حرارت کی حد ، اونچائی ، نمی ، آلودگی کی سطح۔
6. برڈن: VA بوجھ سیکنڈری کو بغیر کسی درستگی کے گاڑی چلانی ہوگی۔
س: کون سے ماحول یا ایپلی کیشنز میں رال کاسٹ الیکٹریکل سی ٹی موجودہ ٹرانسفارمر خاص طور پر موزوں ہیں؟
A: مندرجہ ذیل ماحول یا اطلاق رال کاسٹ الیکٹریکل سی ٹی موجودہ ٹرانسفارمر کے لئے موزوں ہے:
1. انڈور سوئچ گیئر ، جہاں جگہ محدود ہے اور موصلیت بہت ضروری ہے۔
2. سخت یا آلودہ ماحول (دھول ، نمی ، کیمیائی مادے) میں جہاں کھلے حصے یا تیل کو ہراساں کیا جاسکتا ہے۔
3. طویل مدت کے دوران مستحکم ، درست پیمائش کی ضرورت کے لئے پیمائش اور تحفظ کے سرکٹس میں۔
4. درخواستیں جہاں کم دیکھ بھال اور اعلی وشوسنییتا اہم ہے۔
