معاون رابطوں کے ساتھ 1600 Amp 3 قطب Mccb

WenZhou XiFa الیکٹرک پاور ایکوئپمنٹ کمپنی، لمیٹڈ معاون رابطوں کے ساتھ 1600 amp 3 قطب mccb تیار کرنے اور سپلائی کرنے والی ایک تجربہ کار فیکٹری ہے، جن میں سے سروس شارٹ سرکٹ توڑنے کی صلاحیت 50kA تک پہنچ سکتی ہے، جہاں اب بھی درست تحفظ فراہم کر سکتی ہے، بغیر کسی غلط فیصلے کے یا کسی بڑے کرنٹ کو مسترد کیے بغیر۔ معاون رابطے اجازت دیتے ہیں کہ 1600 amp 3 قطب mccb مولڈ کیس سرکٹ بریکر غلط کام سے بچنے کے لیے انٹر لاکنگ کنٹرول کا کام رکھتا ہے، اسی دوران تقسیم بورڈز کو اسٹیٹس انڈیکیٹر پیش کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

معاون رابطے پیرامیٹر کے ساتھ 1600 amp 3 قطب mccb:

ریٹیڈ فریم کرنٹ	1600
کھمبوں کی تعداد	3 قطب؛ 3P; 3 مرحلہ
ریٹیڈ ورکنگ کرنٹ	1000A; 1250A; 1600A
تعدد	60Hz یا 50Hz
حتمی شارٹ سرکٹ توڑنے کی صلاحیت	50 kA/70 kA
سروس شارٹ سرکٹ توڑنے کی صلاحیت	35 kA/50 kA
ریٹیڈ ورکنگ وولٹیج	400 وی؛ 690 وی
شرح شدہ موصلیت وولٹیج	800V؛ 1000 وی
مکینیکل سروس لائف	10000 بار
الیکٹریکل سروس لائف	2000 بار
قوس کا فاصلہ	≤100 ملی میٹر

Size

پروڈکٹ موڈ	قطب	طول و عرض
پروڈکٹ موڈ	قطب	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 amp 3 قطب mccb معاون رابطوں کے ساتھ تعارف:

معاون رابطوں کے ساتھ ایک 1600 amp 3 قطب مولڈ کیس سرکٹ بریکر MCCB کو کم وولٹیج کی تقسیم کے نظام میں خود بخود کرنٹ کو روکنے کے لیے ڈیزائن کیا گیا ہے۔ جب اوورلوڈ یا شارٹ سرکٹ ہوتا ہے، تو یہ بجلی کی فراہمی کو ٹرپ کر کے الگ کر دیتا ہے۔

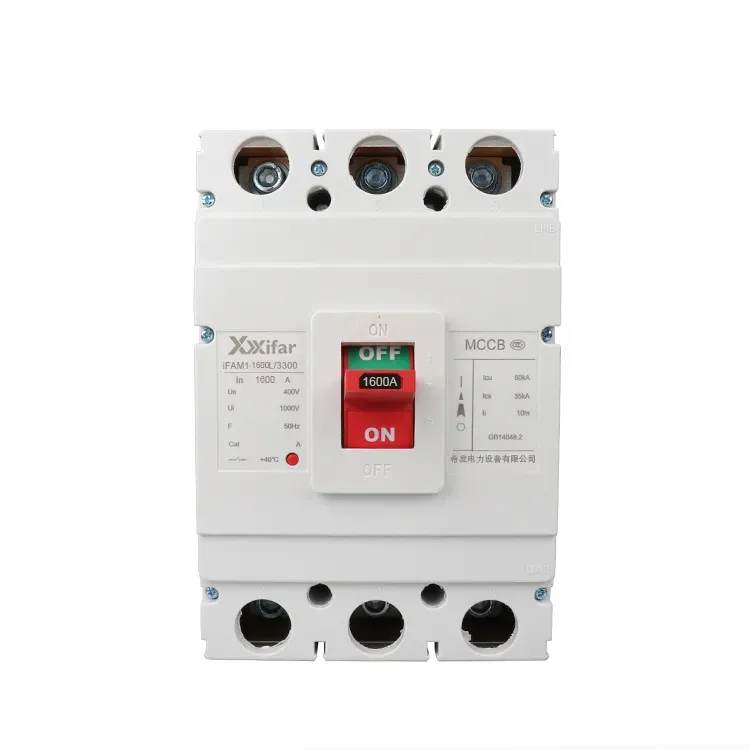

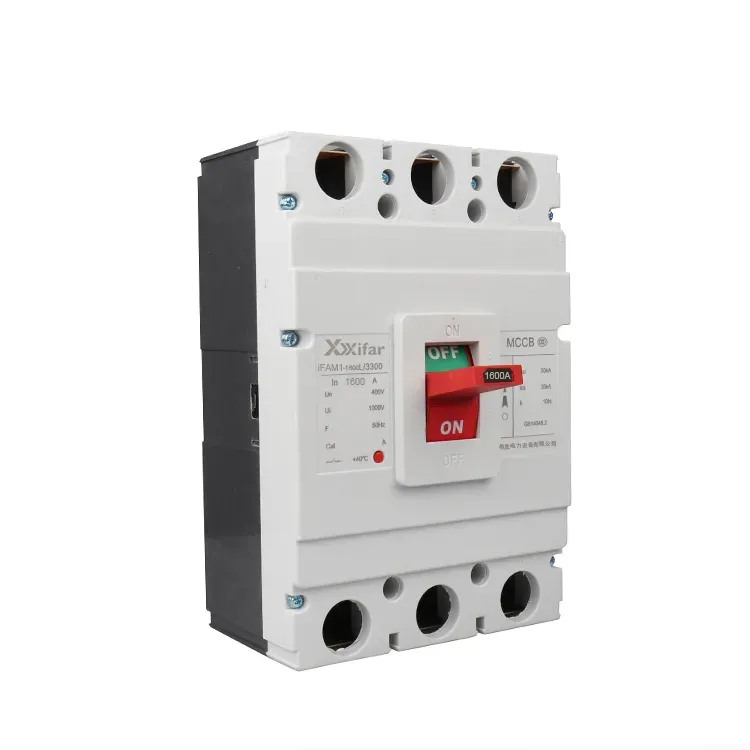

1600 Amp 3 Pole Mccb With Auxiliary Contacts

معاون رابطوں کے ساتھ ایک 1600 amp 3 قطب mccb ایک مولڈ انسولیٹنگ کیس کا استعمال کرتا ہے تاکہ لائیو کنڈکٹرز کو گراؤنڈ دھاتی حصوں سے الگ کیا جا سکے۔ ڈیوائس کے اندر، تحفظ بنیادی طور پر تھرمل اور مقناطیسی میکانزم کے ذریعے حاصل کیا جاتا ہے۔ اوورلوڈ حالات میں، تھرمل یونٹ میں ایک دائمی عنصر گرم ہوتا ہے اور جھک جاتا ہے کیونکہ کرنٹ درجہ بندی کی حد سے تجاوز کر جاتا ہے۔ یہ حرکت ٹرپنگ میکانزم کو متحرک کرتی ہے، جس کی وجہ سے معاون رابطوں کے ساتھ 1600 amp 3 قطب mccb کا ہینڈل آف پوزیشن پر سوئچ کرتا ہے اور سرکٹ کو کاٹتا ہے۔ شارٹ سرکٹ کے لیے، کرنٹ کا اچانک اضافہ معاون رابطوں کے ساتھ 1600 amp 3 قطب mccb کے کوائل میں ایک مضبوط مقناطیسی میدان پیدا کرتا ہے۔ جب برقی مقناطیسی قوت کور کی بہار کی قوت پر قابو پا لیتی ہے، تو حرکت پذیر کور کو اندر کھینچ لیا جاتا ہے، ٹرپ بار کو چلاتے ہوئے اور بریکر کو فوری طور پر کھول دیا جاتا ہے، اس طرح شارٹ سرکٹ سے تحفظ ملتا ہے۔

وسیع تر معنوں میں، ایئر انسولیٹڈ سرکٹ بریکرز میں ایئر سرکٹ بریکر ACBs، مولڈ کیس سرکٹ بریکر MCCBs، اور چھوٹے سرکٹ بریکر MCBs شامل ہیں۔ مولڈ کیس سرکٹ بریکر MCCBs عام طور پر تین فیز پاور کے لیے تین ٹرمینلز سے لیس ہوتے ہیں، جن کا ورکنگ وولٹیج تقریباً 380 V ہے، جو انہیں صنعتی تقسیم کے نظام اور موٹر تحفظ کے لیے موزوں بناتا ہے، جن میں سے ورکنگ کرنٹ رہائشی مانگ سے بڑا ہوتا ہے، جیسے کہ 1600 amp 3 قطب mccb معاون رابطہ کے ساتھ۔ اس کے برعکس، چھوٹے سرکٹ بریکرز عام طور پر سنگل فیز پاور کے لیے ڈیزائن کیے گئے ہیں، جن میں سے ورکنگ وولٹیج تقریباً 220 V ہے اور ورکنگ کرنٹ معاون رابطوں کے ساتھ 3 پول مولڈ کیس سرکٹ بریکر MCCB سے نسبتاً کم ہے۔ چھوٹے سرکٹ بریکر ٹرمینل ڈسٹری بیوشن سسٹم کی تعمیر میں استعمال ہوتے ہیں۔ اس وجہ سے، معیاری 1600 amp 3 قطب MCCBs مولڈ کیس سرکٹ بریکر عام رہائشی استعمال کے لیے نہیں ہیں۔
