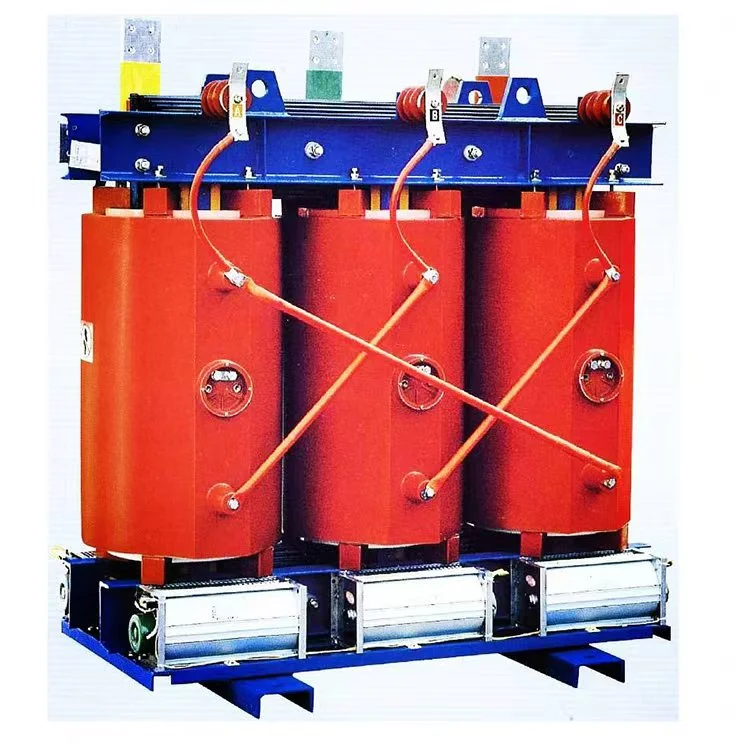

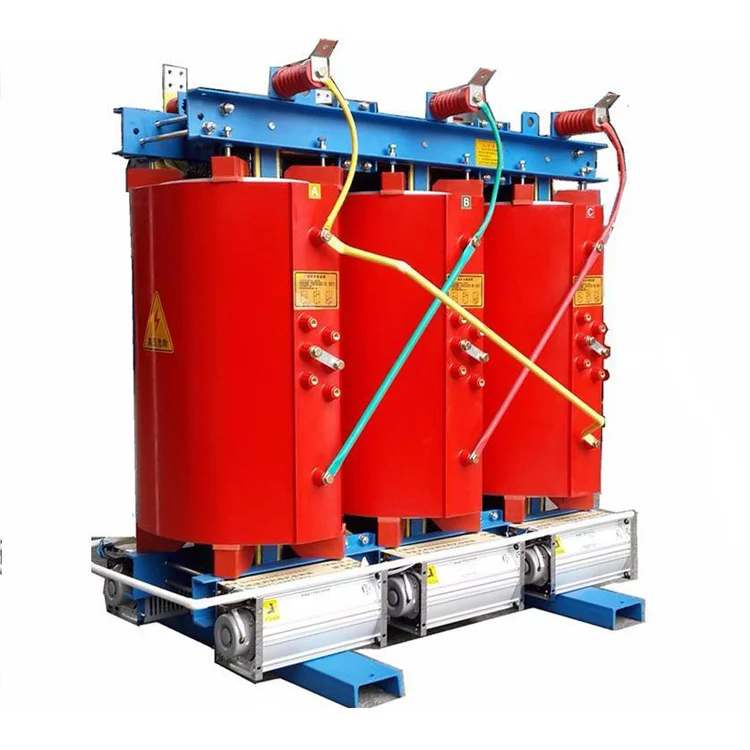

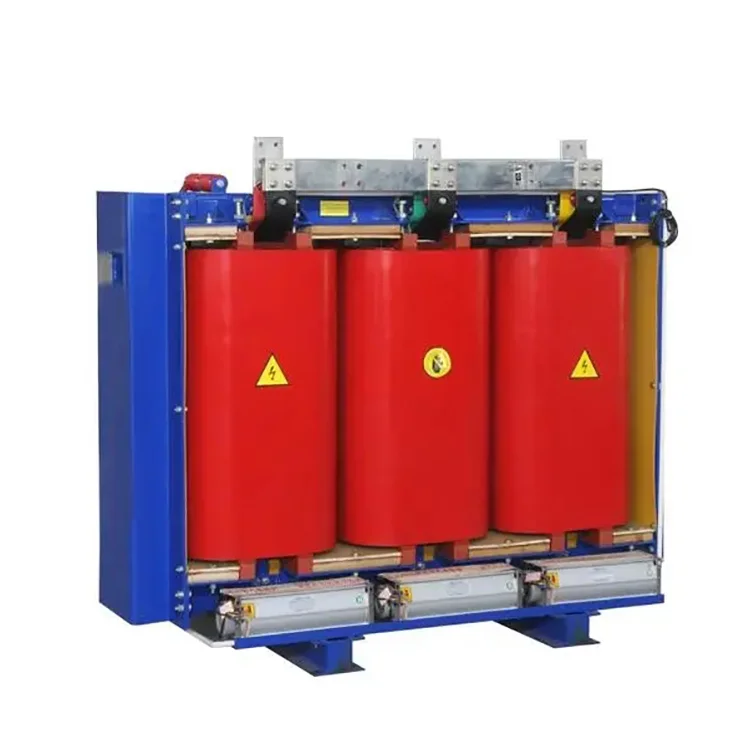

2500 KVA 11 سے 0.4 KV ڈرائی ٹائپ ٹرانسفارمر

2500 kVA 11 سے 0.4 kV خشک قسم کا ٹرانسفارمر بنیادی طور پر درج ذیل اجزاء پر مشتمل ہوتا ہے: ٹرانسفارمر کور، ٹرانسفارمر وائنڈنگز، ٹرانسفارمر موصلیت، ٹرانسفارمر کنڈکٹرز، ٹرانسفارمر کولنگ ڈیوائس، اور درجہ حرارت ماپنے والا آلہ۔

کنڈلی

2500 kVA 11 سے 0.4 kV خشک قسم کے ٹرانسفارمر کوائلز کو ہائی پریسیئن سمیٹنے والی مشینوں پر زخم لگے ہیں۔ کم وولٹیج وائنڈنگ فوائل وائنڈنگ کنسٹرکشن کو اپناتی ہے۔ بڑی صلاحیت والے ٹرانسفارمرز کے لیے، وینٹیلیشن ڈکٹیں محفوظ ہیں۔ سمیٹنے کے بعد، ویکیوم خشک کیا جاتا ہے. معدنیات سے متعلق اور مضبوطی کے عمل کو سختی سے عمل کے معیار کے مطابق انجام دیا جاتا ہے، اس بات کو یقینی بناتے ہوئے کہ کنڈلی کے اندر کوئی بلبلے یا خالی جگہیں نہیں ہیں، جس سے ٹرانسفارمر کو زیادہ سے زیادہ کام کرنے کا موقع ملتا ہے۔

کور

2500 kVA 11 سے 0.4 kV خشک قسم کے ٹرانسفارمر کی اس سیریز کا بنیادی حصہ اعلیٰ معیار، اعلیٰ پارگمیتا اناج پر مبنی کولڈ رولڈ سلکان سٹیل شیٹس سے بنا ہے۔ اعلی درجے کی سلکان اسٹیل شیٹ کٹنگ لائنز اور 45° مکمل طور پر میٹرڈ اسٹیپ لیپ کور اسٹیکنگ تکنیک کو اپنایا گیا ہے۔ بنیادی اعضاء کلاس F یک سمتی گلاس فائبر ٹیپ کے ساتھ جکڑے ہوئے ہیں، اور کور جوئے پر سوراخ کیے بغیر پل پلیٹوں کی ایک نئی ساخت کو ٹھیک کرنے کے لیے استعمال کیا جاتا ہے۔ بنیادی سطح کو epoxy رال کے ساتھ لیپت کیا جاتا ہے، جو رساو کے بہاؤ کے اثر کو کم کرتا ہے، مقناطیسی سرکٹ کی تقسیم کو مؤثر طریقے سے بہتر بناتا ہے، اور بنیادی شور کو کم کرتا ہے، کوئی لوڈ نقصان نہیں ہوتا، اور بغیر لوڈ کرنٹ۔ اس سے ڈسٹری بیوشن ٹرانسفارمر کے ظاہری معیار میں نمایاں بہتری آتی ہے۔

ہائی وولٹیج وائنڈنگ

2500 kVA 11 سے 0.4 kV خشک قسم کے ٹرانسفارمر کی ہائی وولٹیج وائنڈنگ ایک سیگمنٹڈ پرت کی ساخت کو اپناتی ہے، جو وائنڈنگ کی تہوں کے درمیان وولٹیج کو بہت کم کر دیتی ہے۔ یہ فلر کے ساتھ ویکیوم کاسٹ ایپوکسی رال سے بنتا ہے، وائنڈنگ کے اندرونی جزوی خارج ہونے والے مادہ کی سطح کو کم کرتا ہے اور کوائل کی برقی کارکردگی کو بہتر بناتا ہے۔ سمیٹنے والی تہوں کے درمیان موصلیت DMD epoxy رال پری پریگ کپڑا استعمال کرتی ہے، جو برداشت کرنے والی وولٹیج کی طاقت کو بڑھاتا ہے۔ سمیٹنے والی سطح فائبرگلاس میش فیبرک سے بھری ہوئی ہے، جو کوائل کی اثر سختی کو بہتر بناتی ہے، ڈسٹری بیوشن ٹرانسفارمر کی شارٹ سرکٹ برداشت کرنے کی صلاحیت کو بڑھاتی ہے۔ کنڈلی کبھی خشک نہیں ہوتی اور نہ ہی ٹوٹتی ہے۔

کم وولٹیج وائنڈنگ:

کم وولٹیج وائنڈنگ فوائل کنسٹرکشن کو اپناتی ہے۔ حرارت کی کھپت کی صلاحیت کو بڑھانے کے لیے کوائل میں ریڈیل کولنگ ڈکٹ کا استعمال کیا جاتا ہے۔ 2500 kVA 11 سے 0.4 kV خشک قسم کے ٹرانسفارمر کی کم وولٹیج وائنڈنگ کی تہوں کے درمیان موصلیت DMD epoxy رال پری پریگ کپڑا استعمال کرتی ہے۔ سروں کو سیل کر دیا جاتا ہے اور ایپوکسی رال کے ساتھ برتن بنایا جاتا ہے، جس کے نتیجے میں انضمام ٹھیک ہو جاتا ہے۔

پروڈکٹ پیرامیٹرز:

سازوسامان کی پیداوار

نیم تیار شدہ مصنوعات

پروٹیکشن انکلوژر IP21

ٹرانسفارمر کور

ٹرانسفارمر وائنڈنگ

ٹیسٹ سینٹر

سمیٹنے والی ورکشاپ
