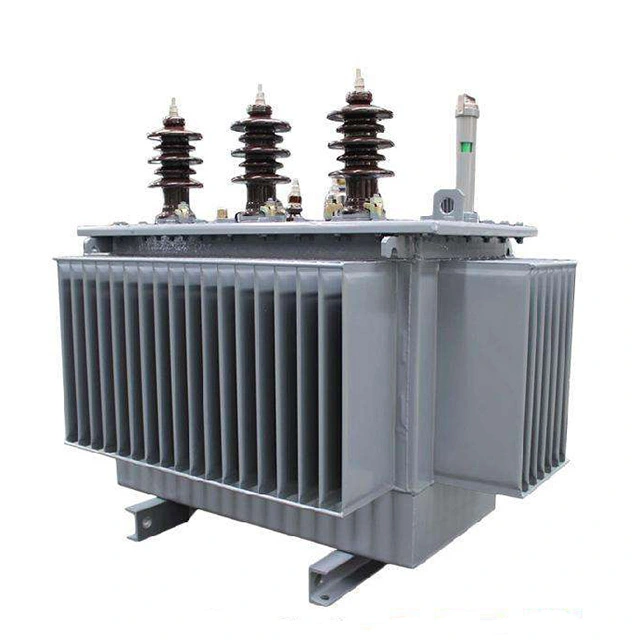

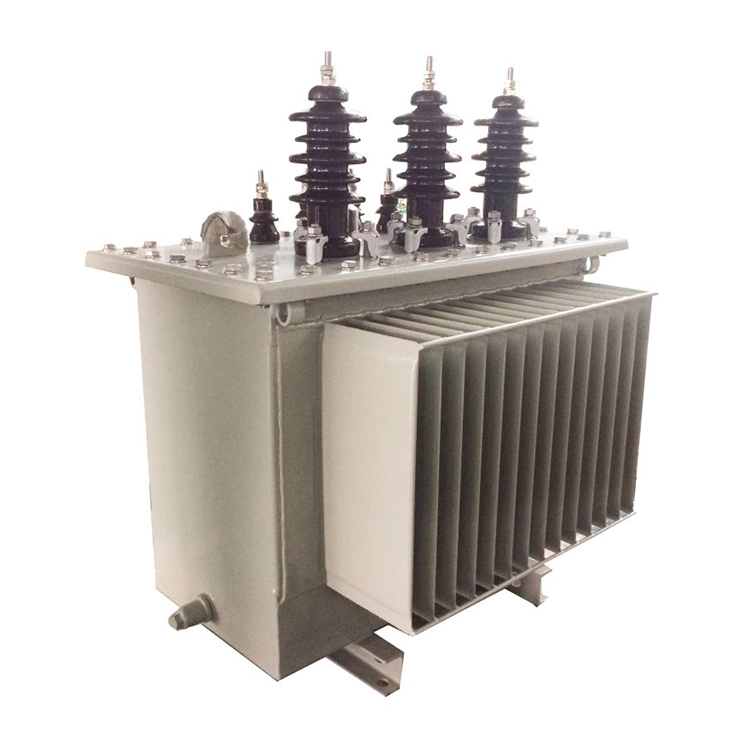

80kva 3 فیز سٹیپ اپ پاور ٹرانسفارمرز 415v سے 11kv تک

80kva 3 فیز اسٹیپ اپ پاور ٹرانسفارمرز 415v سے 11kv پرائمری وائنڈنگ کے ذریعے 415V کا کم وولٹیج الٹرنیٹنگ کرنٹ حاصل کرتے ہیں۔ مقناطیسی فیلڈ کو مرتکز کیا جاتا ہے اور پرائمری وائنڈنگ سے لیمینیٹڈ آئرن کور کے ذریعے سیکنڈری وائنڈنگ کی طرف جاتا ہے، اور ایک ہائی وولٹیج الٹرنیٹنگ کرنٹ 1V کے نسبتاً کم نقصان کے ساتھ ہوتا ہے۔

80kva 3 فیز اسٹیپ اپ پاور ٹرانسفارمرز 415v سے 11kv بنیادی طور پر لمبی دوری کی پاور ٹرانسمیشن، فوٹو وولٹک/ونڈ پاور کے گرڈ کنکشن، اور صنعتی ہائی وولٹیج پاور سپلائی کے لیے استعمال ہوتے ہیں۔ عام اقسام میں تیل میں ڈوبا ہوا، کاپر وائنڈنگز، اور Dyn11 کنکشن شامل ہیں، جو IEC 60076/GB 1094 معیارات کی تعمیل کرتے ہیں۔

تکنیکی پیرامیٹر:

80kva 3 فیز اسٹیپ اپ پاور ٹرانسفارمرز 415v سے 11kv کے آپریشن کے دوران کس قسم کے ٹیسٹ کیے جائیں؟

اس بات کو یقینی بنانے کے لیے کہ ٹرانسفارمر عام طور پر کام کرتا ہے، درج ذیل ٹیسٹوں کو کثرت سے کیا جانا چاہیے:

(1) درجہ حرارت کی جانچ۔ آیا ٹرانسفارمر کی آپریٹنگ حالت نارمل ہے اور درجہ حرارت کی سطح بہت اہم ہے۔ ضوابط کے مطابق، اوپری تہہ کے تیل کا درجہ حرارت 85 ° C سے زیادہ نہیں ہونا چاہئے (درجہ حرارت میں اضافہ 55 ° C سے زیادہ نہیں ہونا چاہئے)۔ عام طور پر، ٹرانسفارمرز مخصوص درجہ حرارت کی پیمائش کے آلات سے لیس ہوتے ہیں۔

(2) لوڈ ٹیسٹ۔ 80kva 3 فیز اسٹیپ اپ پاور ٹرانسفارمرز 415v سے 11kv کے استعمال کی شرح کو بہتر بنانے اور بجلی کے نقصان کو کم کرنے کے لیے، یہ ضروری ہے کہ ٹرانسفارمر آپریشن کے دوران بجلی کی فراہمی کی اصل صلاحیت کا تعین کرے۔ پیمائش کا کام عام طور پر ہر موسم میں بجلی کی کھپت کی چوٹی کے دوران کیا جاتا ہے، اور ایمیٹر پر ایک کلیمپ کا استعمال کرتے ہوئے براہ راست پیمائش کی جاتی ہے۔ موجودہ قدر ٹرانسفارمر کے ریٹیڈ کرنٹ کا 70 سے 80% ہونا چاہیے۔ اگر یہ اس حد سے زیادہ ہے، تو یہ اوور لوڈنگ کی نشاندہی کرتا ہے اور اسے فوری طور پر ایڈجسٹ کیا جانا چاہیے۔

(3) وولٹیج ٹیسٹ وولٹیج کے تغیر کی حد درجہ بندی شدہ وولٹیج کے ±5% کے اندر ہونی چاہیے۔ اگر یہ اس حد سے تجاوز کرتا ہے تو، نل چینجر کو ایڈجسٹمنٹ کے لیے استعمال کیا جانا چاہیے تاکہ وولٹیج کو مخصوص رینج کے اندر لے جایا جا سکے۔ عام طور پر، سیکنڈری وائنڈنگ ٹرمینل وولٹیج اور اختتامی صارف کے ٹرمینل وولٹیج کو وولٹ میٹر کا استعمال کرتے ہوئے ماپا جاتا ہے۔

(4) موصلیت مزاحمت ٹیسٹ. 80kva 3 فیز اسٹیپ اپ پاور ٹرانسفارمرز 415v سے 11kv تک کو نارمل آپریٹنگ حالت میں رکھنے کے لیے، موصلیت کی عمر بڑھنے اور حادثات کو روکنے کے لیے موصلیت مزاحمت ٹیسٹ کرایا جانا چاہیے۔ ٹیسٹ کے دوران، ٹرانسفارمر کے آپریشن کو روکنے کی کوشش کریں اور ٹرانسفارمر کی موصلیت مزاحمت کی قدر کی پیمائش کرنے کے لیے میگوہ میٹر کا استعمال کریں۔ ماپا مزاحمت گزشتہ ماپا قدر کے 70٪ سے کم نہیں ہونا چاہئے. میگوہومیٹر کا انتخاب کرتے وقت، کم وولٹیج کوائل 500v وولٹیج کی سطح استعمال کر سکتی ہے۔
